Rozvodné skrine pre podlahové kúrenie: Funkcie, typy a inštalácia

Rozvodné skrine pre podlahové kúrenie sú neodmysliteľnou súčasťou moderných vykurovacích systémov. Slúžia na estetické a funkčné uloženie rozdeľovača (kolektora) podlahového vykurovania alebo podlahového kúrenia. Tieto skrine riešia niekoľko problémov naraz: skrývajú technické komponenty pred pohľadom, zabezpečujú efektívne a praktické pripojenie potrubí k celému systému vykurovania a zároveň poskytujú priestor pre montáž ďalších pripojení a meracích prístrojov.

V porovnaní s otvoreným vedením potrubí je použitie rozvodnej skrine oveľa efektívnejšie a esteticky príjemnejšie. Skrinka chráni drahé technické jednotky pred vonkajšími vplyvmi a zároveň zabezpečuje prehľadnosť a jednoduchý prístup k systému pre kontrolu či opravy.

Funkcie a výhody rozvodných skríň

Rozvodná skriňa na vykurovanie plní niekoľko kľúčových funkcií:

• Estetické ukrytie: Skrinka diskrétne ukrýva samotný rozdeľovač a ostatné technické komponenty, čím prispieva k celkovému vzhľadu interiéru.
• Centrálne pripojenie: V skrinke sa vykonáva spojenie potrubí podlahového kúrenia s hlavným systémom zásobovania teplom.
• Montážna platforma: Poskytuje priestor pre inštaláciu ovládacích, regulačných a meracích prístrojov, ako aj ďalších pripojení.
• Ochrana komponentov: Chráni technické jednotky pred mechanickým poškodením, prachom a inými vonkajšími vplyvmi.
• Bezpečnosť: Niektoré modely sú vybavené zámkami, ktoré bránia neoprávnenému prístupu, čím zvyšujú bezpečnosť, najmä v domácnostiach s deťmi.
• Jednoduchosť údržby a opráv: Vďaka prehľadnému usporiadaniu a ľahkému prístupu sú opravy a údržba systému jednoduchšie.

Konštrukcia a komponenty rozvodnej skrine

Rozvodná skriňa je zvyčajne vyrobená z odolného materiálu, ako je kov (oceľový plech) alebo kvalitný plast. Jej konštrukcia sa skladá z:

• Telo (rám): Uzavretá kovová alebo plastová schránka, často s odnímateľnými alebo stacionárnymi dverami. Môže mať štrbiny alebo otvory pre napájanie komunikácií a priechod potrubí.
• Upevňovacie systémy: Slúžia na bezpečné upevnenie skrine vo výklenku alebo na stene. Môžu to byť konzoly, nastaviteľné svorky, rozpery alebo kotvy. Pri vstavaných skriniach sú často súčasťou aj nastaviteľné nožičky pre presné usadenie.
• Dvere: Sú vybavené zámkom alebo západkou na ochranu obsahu pred neoprávneným prístupom. Dvere môžu byť plné alebo s ventilačnou mriežkou.

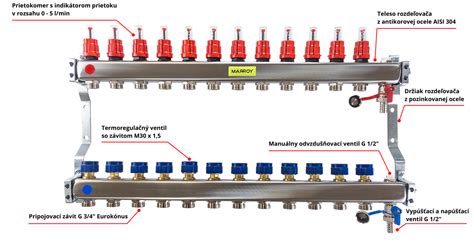

Vo vnútri skrinky sa nachádza rozdeľovač (kolektor), ktorý je kľúčovým prvkom systému podlahového kúrenia. Rozdeľovač mieša teplú vodu z kotla s chladnejšou vodou vracajúcou sa z okruhov, aby sa dosiahla požadovaná teplota. Môže byť vybavený prietokomermi pre nastavenie prietoku vody v jednotlivých okruhoch a servopohonmi pre automatickú reguláciu teploty v spolupráci s termostatmi.

Typy rozvodných skríň

Rozvodné skrine sa primárne delia na dva základné typy podľa spôsobu montáže:

1. Vstavané (zabudované) skrine

Tieto skrine sú určené na montáž do výklenku v stene, pod sadrokartónový obklad alebo do vnútra stavebných konštrukcií. Ich výhodou je nenápadnosť a dokonalé začlenenie do interiéru.

• Charakteristika: Zvyčajne majú nelakované bočné strany, pretože sú súčasťou výklenku. Hĺbka sa pohybuje okolo 12 cm, s možnosťou nastavenia pomocou výsuvných nožičiek.
• Inštalácia: Vyžaduje prípravu výklenku v stene pred alebo počas stavebných prác. Po osadení skrinky sa priestor medzi stenou a skrinkou vyplní maltou a tmelom.
• Výhody: Minimálne zasahujú do priestoru, esteticky pôsobivé.
• Nevýhody: Vyžadujú prípravu steny, zložitejšia dodatočná montáž.

2. Vonkajšie (nadomietkové) skrine

Vonkajšie skrine sa montujú priamo na povrch steny. Sú ideálnym riešením v prípadoch, kedy nie je možné alebo praktické vysekať výklenok v stene (napr. pri rekonštrukciách, v panelových domoch s tenkými stenami alebo pri tvrdom materiáli stien).

• Charakteristika: Majú povrchovú úpravu (často práškovou farbou odolnou voči korózii) na všetkých stranách. Otvory pre potrubia sú zakryté odnímateľnými lištami.
• Inštalácia: Jednoduchšia montáž priamo na stenu pomocou skrutiek a hmoždiniek.
• Výhody: Jednoduchá a rýchla montáž, vhodné pre dodatočnú inštaláciu.
• Nevýhody: Sú viditeľnejšie v interiéri.

Výber správnej rozvodnej skrine

Pri výbere vhodnej rozvodnej skrine je potrebné zohľadniť niekoľko faktorov:

• Typ a veľkosť rozdeľovača: Skriňa musí byť dostatočne priestranná pre konkrétny model rozdeľovača a ďalšie komponenty.
• Počet vykurovacích okruhov: Podľa počtu vetiev podlahového kúrenia je potrebné zvoliť zodpovedajúci rozmer a počet pripojovacích miest.
• Spôsob montáže: Rozhodnite sa, či preferujete vstavanú alebo vonkajšiu montáž na základe konštrukcie vášho domu a možností inštalácie.
• Materiál a povrchová úprava: Odolnosť voči korózii a mechanickému poškodeniu je dôležitá pre dlhú životnosť.
• Dizajn a farba: Skriňa by mala esteticky dopĺňať interiér. Najčastejšie sa stretávame s bielou, béžovou alebo sivou farbou.
• Príslušenstvo: Niektoré skrine môžu byť vybavené dodatočnými prvkami, ako sú montážne konzoly, výsuvné nohy alebo ventilačné mriežky.

Je dôležité zvoliť skriňu, ktorá umožňuje dostatočný priestor pre napojenie potrubí a káblov, ako aj pre prípadný servis alebo doplnenie ďalších prvkov.

Inštalácia rozvodnej skrine

Správna inštalácia rozvodnej skrine je kľúčová pre bezproblémovú funkciu celého systému podlahového kúrenia. Proces inštalácie sa líši v závislosti od typu skrine:

Inštalácia vstavanej skrine:

1. Príprava výklenku: V stene sa vytvorí výklenok zodpovedajúci rozmerom skrine, s ohľadom na hrúbku poteru a podlahovej krytiny.
2. Označenie a drážkovanie: Na stene sa vyznačí pozícia pre potrubia a samotnú skrinku. Pomocou drážkovacej frézy sa vytvoria otvory.
3. Umiestnenie skrinky: Skriňa sa vloží do výklenku a pomocou bočných kotiev sa pripevní. Dôležité je zabezpečiť jej presné vyrovnanie pomocou vodováhy.
4. Pripojenie rozdeľovača: Nainštaluje sa rozdeľovač a pripoja sa jednotlivé okruhy podlahového kúrenia.
5. Dokončovacie práce: Priestor medzi stenou a skrinkou sa vyplní montážnou penou, maltou a tmelom.

Inštalácia vonkajšej skrine:

1. Výber miesta: Určí sa vhodné miesto na stene s ohľadom na polohu rozdeľovača a dostupnosť potrubí.
2. Označenie a vŕtanie: Na stene sa pomocou vodováhy vyznačia montážne body. Vyvŕtajú sa otvory pre hmoždinky.
3. Upevnenie skrine: Skriňa sa pomocou skrutiek pevne priskrutkuje k stene.
4. Pripojenie rozdeľovača: Nainštaluje sa rozdeľovač a pripoja sa potrubia.

Dôležité upozornenia:

• Pri inštalácii vstavanej skrine je potrebné zohľadniť konečnú skladbu podlahy a správne nastaviť výšku skrinky tak, aby bola spodná hrana ochranného plechu proti zatečeniu poteru umiestnená tesne pod horným okrajom nanášaného poteru.
• Je nevyhnutné zabezpečiť voľný prístup k dverám skrinky a jej vnútornej výplni.
• Pri všetkých inštalačných prácach je odporúčané dodržiavať pokyny výrobcu a v prípade pochybností sa obrátiť na kvalifikovaného odborníka.

Populárni výrobcovia a veľkosti

Na trhu je dostupných mnoho výrobcov rozvodných skríň, medzi najznámejšie patria Valtec (Taliansko), Grota (Rusko), Wester (Impulse, Rusko), GorMax a ďalší. Tieto spoločnosti ponúkajú širokú škálu produktov, od štandardných až po špecifické konfigurácie.

Štandardné rozmery pre vstavané aj vonkajšie skrine sú zvyčajne:

• Hĺbka: cca 120 mm
• Výška: cca 650 mm
• Šírka: od 465 mm do 1900 mm (v závislosti od počtu okruhov a modelu)

Niektoré modely môžu mať aj nastaviteľné nožičky, ktoré umožňujú zvýšenie výšky o cca 100 mm, čo uľahčuje presné usadenie.

Záver

Rozvodná skriňa pre podlahové kúrenie je praktickým a nevyhnutným prvkom, ktorý zabezpečuje nielen estetické uloženie komponentov, ale aj efektívnu a bezpečnú prevádzku celého vykurovacieho systému. Správny výber a profesionálna inštalácia sú zárukou dlhodobej spoľahlivosti a komfortu.
