Stúpačky vykurovania: Funkcia, materiály a inštalácia

Viacpodlažné budovy sú vybavené vertikálne umiestnenými potrubiami, ktoré slúžia na distribúciu tokov chladiacej kvapaliny. Tieto potrubia sa nazývajú stúpačky vykurovania. Pokladajú sa cez priechodnú cestu pozdĺž všetkých poschodí budovy a cez byty, pričom v každom z nich je odbočka na pripojenie radiátorov. Vzhľadom na to, že životnosť takýchto potrubí zriedka presahuje 25-30 rokov, osobitná pozornosť sa venuje ich obnove a výmene. Pre úspešnú obnovu je nevyhnutné poznať konštrukčné vlastnosti stúpačky spolu s jej komponentmi. Hlavným účelom stúpačky je distribúcia chladiacej kvapaliny medzi spotrebiteľov v bytovom dome.

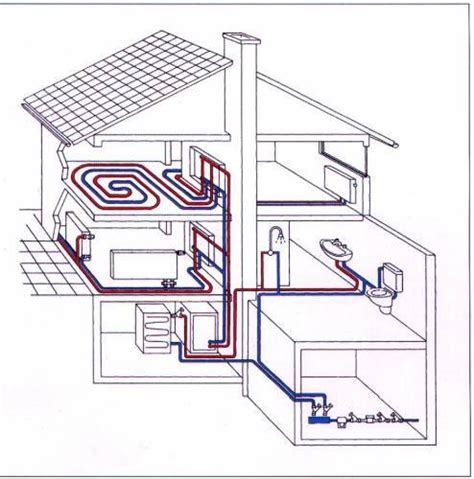

Funkcia a rozloženie stúpačiek vykurovania

Pred aktualizáciou stúpacej konštrukcie je dôležité pochopiť jej funkčný účel, ktorý zahŕňa:

• Distribúcia nosiča tepla (toky ohriatej vody) medzi spotrebiteľmi.
• Jeho dodávka do vykurovacích zón v byte (radiátory).
• Vyváženie hydraulického zaťaženia systému.

Ukazovatele funkčnosti spoločného stúpača pre dom priamo súvisia so zvláštnosťami rozloženia chladiacej kvapaliny v jednotlivých bytoch. Vo vchodoch typických mestských domov je v priemere zabezpečených od 4 do 8 vykurovacích vertikál. V viacizbových bytoch ich počet môže dosahovať až 4 kusy.

Vo väčšine použitých schém stúpačka slúži na dodávanie horúcej chladiacej kvapaliny a na odstraňovanie ochladenej vodnej hmoty. Takáto organizácia prepravy je typická pre jednorúrkový systém obsahujúci „návrat“. Pri dvojrúrkovom vedení je každá z týchto funkcií vykonávaná samostatnou vetvou hlavného vedenia prechádzajúcou cez podlahu a strop bytu.

Hydraulické vyváženie stúpačiek

Vyrovnanie hydraulického zaťaženia je nevyhnutné na vyrovnanie tlaku v celej výške stúpacej konštrukcie. Potreba je z dôvodu zložitosti schémy rozvodu vodného toku, ktorá má veľa zákrut a zákrut. Tento faktor bude potrebné zohľadniť pri samostatnom pripájaní ďalších batérií, napríklad pri generálnej oprave systému.

Výber materiálu pre stúpačky vykurovania

Systém samostatného vykurovania pre obytné budovy je často zastaraná schéma, ktorá sa stále nachádza vo väčšine budov minulého storočia. Bol vyvinutý s prihliadnutím na dispozičné riešenie bytov a jeho zmena po uplynutí životnosti potrubia je takmer nemožná. Jedinou možnosťou pre vlastníka je ich výmena výberom modernejšieho a spoľahlivejšieho materiálu. Pred zakúpením rúr je dôležité venovať pozornosť ich priemeru, ktorý sa volí rovnako ako pri ostatných prvkoch systému.

Nové produkty musia spĺňať nasledujúce požiadavky:

• Vydržať vysokú teplotu chladiacej kvapaliny, ako aj jej prudké poklesy.
• Nezrútiť sa pri zvýšenom tlaku v systéme a možných hydraulických rázoch.
• Umožňovať možnosť izolácie v otvorených priestoroch vedenia (napríklad vo viacpodlažných súkromných domoch).

Všetky tieto požiadavky spĺňajú tradičné oceľové, ako aj moderné polypropylénové alebo kovoplastové rúry.

Porovnanie materiálov pre stúpačky

Užívateľ si musí zvoliť preferovanú možnosť porovnaním charakteristík:

• Polypropylénové rúry sú veľmi vhodné na inštaláciu a údržbu a tiež majú relatívne nízku cenu. Nepodliehajú korózii a na rozdiel od kovových náprotivkov majú dlhú životnosť.
• Rúry vyrobené zo zosieťovaného polyetylénu (SP) a ich kovoplastové analógy sú pevnejšie a odolnejšie, ale ich cena je vyššia.
• Medené rúry sú pevné a nehrdzavejúce, majú najvyšší prenos tepla, ich významnou nevýhodou sú však vysoké náklady.
• Pri kovoplastových výrobkoch patrí k nevýhodám nízka spoľahlivosť spojenia v prípade použitia armatúr. Pri výraznom poklese tlaku na týchto miestach môže dôjsť k netesnostiam.

Najlepšou možnosťou pre bežné použitie sú polypropylénové rúry s označením PN25. Môžu sa však použiť pri teplotách nepresahujúcich 90 stupňov Celzia.

Výmena a inštalácia stúpačiek vykurovania

Výmena kúrenia v bytových domoch sa zvyčajne redukuje na presun potrubí na vhodnejšie miesto s ich úplnou obnovou. Najlepšie je to urobiť nie počas vykurovacej sezóny, keď je dom odpojený od tepelnej stanice. Pred zmenou na nové vzorky budete musieť vyriešiť nasledujúce problémy:

• Získať povolenie od organizácie dodávajúcej teplo (ÚK).
• Pripraviť polotovary potrubí a novú schému zapojenia.

V zime je otázka výmeny navyše koordinovaná s obyvateľmi bytov pripojených k stúpačke.

Vlastnosti výmeny a pripojenia radiátorov

Pri výmene stúpačky by sa mali vykurovacie články (radiátory), ktoré sú k nej pripojené, súčasne aktualizovať podľa predtým vypracovaného spínacieho diagramu. Budete tiež musieť pripraviť celú sadu zariadení, bez ktorých radiátory nebudú schopné efektívne vykurovať miestnosť. Ich postroj obsahuje nasledujúce prvky:

• Uzatváracie ventily, používané na dávkovanie objemov chladiacej kvapaliny v radiátoroch a ich prekrývanie.
• Termostat, ktorého hlavným účelom je automatická stabilizácia teploty tepelného toku.
• Mechanizmus na odstránenie vzduchových zátok (Mayevského žeriav).

Pre jednorúrkový systém je potrebný kus potrubia spájajúci vstup a výstup radiátora (obtok). Jeho priemer sa berie o veľkosť menšiu ako priemer stúpačky a dĺžka sa volí s prihliadnutím na vzdialenosť medzi vykurovacími rúrami. Pomocou obtoku je možné zabrániť podtlakovým zónam v systéme.

Ako riadiace zariadenie je povolené inštalovať snímače tlaku a teploty do potrubia radiátora. Aby sa zabránilo tvorbe blokád, je v ňom namontovaný filter s hrubými okami. Pretože nie je možné odstrániť stúpačku, je často obložená v súlade s dizajnom miestnosti.

Prípravné postupy pred výmenou stúpačky

Pred výmenou stúpačky zo starých potrubí ju budete musieť odpojiť od dodávky tepla, čo súvisí s organizačnými a technickými ťažkosťami. Na vyriešenie tohto problému budú potrebné nasledujúce prípravné postupy:

• Podanie žiadosti na správcovskú spoločnosť (UK) zodpovednú za dodávku tepla do bytového domu.
• Dohoda s jej zástupcom o načasovaní výmeny.
• Prerokovanie problému so susedmi pri vchode, ktorí sa priamo zaoberajú odpojením stúpačky od dodávky tepla.

Posledný bod je najťažšie realizovateľný, čo opäť potvrdzuje výhodnosť prác v letnom období. V takom prípade chladiaca kvapalina v stúpačke čiastočne alebo úplne chýba a prebiehajúca oprava nijako neovplyvňuje susedné byty.

Technické špecifikácie a povolenia

V každom prípade pred aktualizáciou distribučného systému budete musieť urobiť nasledovné:

• Dostávať technické špecifikácie od spoločnosti dodávajúcej teplo s parametrami komponentov systému a v nich špecifikovanou schémou potrubia.
• Nákup všetkého potrebného vybavenia vrátane potrubí a radiátorov.
• Dohodnúť čas prerušenia dodávky tepla s družstvom alebo radou obyvateľov.

Pred začatím práce je stúpačka v suteréne odpojená od ústredného kúrenia.

Profesionálna inštalácia stúpačiek

Stúpačka je aktualizovaná nezávisle alebo sú na to prizvaní profesionálni pracovníci. Druhá možnosť je výhodnejšia, keď sa vykurovacie radiátory prenášajú súčasne s výmenou. Ak objem práce nie je príliš veľký, je výhodnejšie rokovať s miestnym inštalatérom. Za primeraný poplatok vykoná všetky prípravné operácie, vďaka čomu budete môcť okamžite začať s inštalačnými prácami.

Stačí, aby sa vlastník bytu dohodol na čase ich konania a pozval inštalatéra tesne pred začatím demontáže starej stúpačky. Ten bude musieť ísť dole do suterénu budovy a zavrieť požadovaný ventil. Po odpojení stúpačky od systému zásobovania teplom tiež pomôže vypustiť zvyškovú vodnú hmotu z potrubí.

Vykurovanie pivnice a jeho napojenie na systém

Vykurovanie pivnice rodinného domu je dôležitou súčasťou zabezpečenia pohodlia a funkčnosti podzemného priestoru. Pri rekonštrukcii vykurovacieho systému v dvojpodlažnom rodinnom dome s pivnicou, kde sú plánované nové rozvody pod omietkou a medené potrubia v pivnici, je kľúčové správne napojenie kotla na existujúce alebo nové vykurovacie okruhy. Tento proces si vyžaduje dôkladné plánovanie a zohľadnenie parametrov jednotlivých stupačiek a celkového hydraulického vyváženia systému.

Príprava a plánovanie rozvodov v pivnici

Pri rozsiahlej rekonštrukcii vykurovacieho systému, ktorá zahŕňa výmenu kotla, potrubí a radiátorov, je dôležité zvoliť optimálne trasy pre nové rozvody. V tomto prípade sa uprednostňujú trasy pod omietkou s cieľom zachovať estetiku interiéru. Rozvody v pivnici, ktoré spájajú kotol s jednotlivými stupačkami, budú realizované z medi. Je potrebné zohľadniť aj existujúcu situáciu, kde niektoré okruhy (stupáčky) vedú k jednému radiátoru, zatiaľ čo iné sú rozdelené pomocou T-kusov na viacero radiátorov už na poschodí. Všetky stupačky budú ústiť v pivnici pod stropom na patričnom mieste.

Použitie rozdeľovačov a T-kusov

Kľúčovým prvkom pri napájaní viacerých okruhov na jeden kotol je správne riešenie zberu spiatočiek a distribúcie vykurovacej vody. Jednou z možností je použitie radiátorového rozdeľovača. Tieto rozdeľovače sú bežne konštruované s výstupmi smerujúcimi nadol a sú určené na montáž nad podlahu. V pivničných podmienkach, kde je priestor obmedzený a potrubia zvyčajne vedú pod stropom, sa môže zdať ich inštalácia nelogická. Avšak, ich otočenie s výstupmi nahor je technicky možné, pokiaľ ide o jednoduchší typ bez prietokomerov a iných špecifických funkcií, a sú vybavené regulovateľnými ventilmi pre jednotlivé okruhy.

Použitie rozdeľovača s regulovateľnými armatúrami prináša výhodu možnosti odstavenia konkrétnej stupačky bez nutnosti odstavenia celého systému, čo prispieva k lepšiemu hydraulickému vyváženiu. Alternatívou k rozdeľovaču je priame napojenie jednotlivých okruhov pomocou T-kusov, avšak toto riešenie sa často považuje za menej estetické a menej praktické z hľadiska regulácie a údržby.

Parametre vykurovacích stupačiek a ich vplyv na pripojenie

Pri návrhu napojenia je nevyhnutné zohľadniť parametre jednotlivých stupačiek, ako je prietok vody a rozmery potrubia. Tieto údaje ovplyvňujú tlakové straty a celkovú prietokovú rýchlosť v systéme. Príkladom parametrov môžu byť:

• Stúpačka 1: 397 kg/h, Cu 22x1, 7m
• Stúpačka 2: 30 kg/h, Cu 15x1, 6m
• Stúpačka 3: 30 kg/h, Cu 15x1, 5m
• Stúpačka 4: 98 kg/h, Cu 15x1, 4m
• Stúpačka 5: 294 kg/h, Cu 18x1, 7m
• Stúpačka 6: 52 kg/h, Cu 12x1, 7m

Z kotla bude vychádzať potrubie s priemerom 28x1,5 mm, čo zodpovedá svetlosti 25 mm. Rozdeľovače k radiátorom majú zvyčajne vstup s priemerom 1 palec (približne 25 mm svetlosti). Pri stupačke č. 1, kde je zvolené medené potrubie 22x1 (svetlosť 20 mm) a výstup na rozdeľovači typu eurokonus má priemer 18 mm, vzniká otázka možných tlakových strát. Prietok 400 kg/h na 18 mm medi predstavuje rýchlosť prúdenia približne 0,57 m/s s nízkou tlakovou stratou na dĺžku.

Existujú dve hlavné možnosti riešenia tejto situácie:

• Odbáčanie pred rozdeľovačom: Možnosť vložiť T-kus pred rozdeľovač, od neho napojiť potrubie s priemerom 22x1 Cu a ostatné stupačky pripojiť priamo na rozdeľovač.
• Redukcia pri rozdeľovači: Zredukovať potrubie 22x1 tesne pri rozdeľovači na priemer 18x1 a napojiť ho na jeden z výstupov.

Pri výbere optimálneho riešenia je dôležité analyzovať grafy tlakových strát pre jednotlivé typy rozdeľovačov v závislosti od hmotnostného prietoku. Tieto údaje nie sú vždy ľahko dostupné, ale sú kľúčové pre presné hydraulické vyváženie systému.

Zníženie tepelných strát v pivnici

Tepelné straty v pivnici sú spôsobené najmä prestupom tepla cez obvodové konštrukcie a vetraním. Pre zníženie týchto strát sa odporúča:

• Zateplenie obvodových konštrukcií: Zateplenie stien, podlahy a stropu znižuje prestup tepla a zvyšuje odolnosť konštrukcií voči nemu. Zateplenie by malo byť vykonané odborne, aby sa predišlo tvorbe tepelných mostov a kondenzácii vlhkosti.
• Výmena starých okien a dverí: Okná a dvere predstavujú ďalšie miesta s vysokými tepelnými stratami.
• Zlepšenie vetrania: Vetranie je nevyhnutné pre zdravé prostredie, ale spôsobuje tepelné straty. Je potrebné zabezpečiť dostatočné, ale nie nadmerné vetranie, ideálne s využitím rekuperácie tepla.

Izoláciou odkrytých vykurovacích potrubí v nevykurovaných priestoroch je možné ušetriť až 200 kWh energie na meter potrubia ročne.

Pravidlá pre pripojenie radiátorov k stúpačke

Výmena stúpačky je najčastejšie spojená s celkovou modernizáciou vykurovacieho systému. Zároveň sa inštalujú nielen nové potrubia, ale aj radiátory a batérie. Je dôležité zvoliť správnu schému ich spojenia so systémom zásobovania teplom.

Komponenty pripojenia radiátora

Najprv musíte dokončiť radiátor, aby mohol efektívne vykonávať svoje funkcie. Jeho potrubie by malo obsahovať nasledujúce komponenty:

• Uzatváracie ventily: S ich pomocou môžete úplne obmedziť tok chladiacej kvapaliny do radiátora na jeho opravu alebo výmenu.
• Termostat: Je potrebné znížiť tepelný tok, aby sa znížila teplota povrchu.
• Mayevského žeriav: Zariadenie na vyberanie vzduchových zátok.

Obtok a jeho funkcia v jednorúrkovom systéme

Okrem možnej tepelnej izolácie stúpačiek vykurovania sa berie do úvahy schéma zapojenia napájacích vedení. Pre jednorúrkový systém je obtok povinný. Toto je časť potrubia, ktorá spája vstupné a výstupné potrubie radiátora. Priemer obtoku musí byť o jednu veľkosť menší ako priemer stúpačky vykurovania. V takom prípade je možné zabrániť vytvoreniu nízkotlakovej zóny v systéme.

Odborníci odporúčajú použiť rovnaké potrubia na pripojenie odtoku k batérii. Toto je nevyhnutné na normalizáciu prevádzkových parametrov celého systému, okrem toho to výrazne uľahčí prácnosť inštalácie. Ako ďalšie opatrenie je možné namontovať snímače tlaku a teploty. Týmto spôsobom je možné monitorovať kvalitu vykurovacej služby. Aby sa zabránilo predčasnému upchatiu radiátora, odporúča sa nainštalovať sitko.

Odpojenie stúpačky vykurovania

Legálne odstavenie stúpačky vykurovania počas vykurovacej sezóny je veľkým problémom pri opravách alebo inštalácii nových rúrok radiátora. Problém spočíva v tom, že prietok chladiacej kvapaliny sa v tomto okruhu úplne zastaví.

Postup pri odpojení stúpačky

Podobný postup je potrebný pri opravách a inštalácii nových komponentov systému zásobovania teplom. Vypnutie stúpačiek kúrenia v zime sa nevykonáva okamžite. Aby ste to dosiahli, musíte napísať žiadosť do správcovskej spoločnosti, dohodnúť sa na dátume a čase. V opačnom prípade sú možné nasledujúce problémy, ak vypnete stúpačku vykurovania bez týchto krokov:

• Nedostatok dodávky tepla v celom vykurovacom okruhu povedie k zníženiu teploty v bytoch ostatných obyvateľov.
• Nedodržanie štandardizovaného stupňa ohrevu vzduchu v obytných priestoroch úplne spadne na osobu, ktorá svojvoľne vypla stúpačku. Pri prihlasovaní pohľadávok bude musieť zaplatiť morálnu a materiálnu náhradu škody.
• Ak je počas vykurovacej sezóny odpojená stúpačka vykurovania kvôli inštalácii nových komponentov bez povolení, je možné dočasné odstavenie dodávky tepla v byte zástupcami správcovskej spoločnosti.

Technické podmienky a povolenia na odstavenie

Ak chcete vypnúť stúpačku vykurovania v súvislosti s modernizáciou systému, musíte vykonať nasledujúce akcie:

• Získajte technické podmienky (TU) od správcovskej spoločnosti. Tento dokument špecifikuje technické parametre nových komponentov, ako aj rozloženie potrubí.
• Po splnení TU sa zakúpia všetky potrebné komponenty, vrátane výmeny výmenníka.
• Čas na vypnutie dodávky tepla je dohodnutý. Inštaláciu môžu vykonať samotní obyvatelia bytu, ako aj zamestnanci. Po kontrole zástupcami správcovskej spoločnosti sa vykurovací systém opäť spustí.

Prenesenie stúpačky vykurovania je mimoriadne problematické a vyžaduje si prestavbu dodávky tepla vo všetkých bytoch pozdĺž tohto okruhu, čo je v zime prakticky nemožné.

Objímky pre inštaláciu potrubí a vzdialenosti od stien

Pred vypnutím stúpačky vykurovania kvôli inštalácii nového dizajnu alebo výmene radiátorov by ste si mali zistiť pravidlá a odporúčania pre jej inštaláciu. Podrobne sú opísané v SNiP 3.05.01-85.

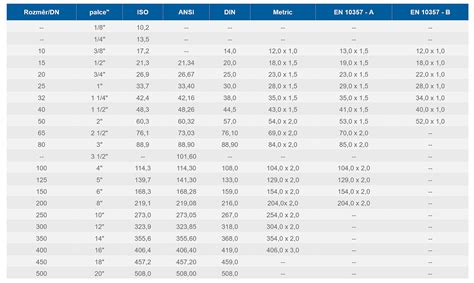

Normy pre vnútorný priemer a ohyb

Každá stúpačka vykurovania v bytovom dome bola nainštalovaná v súlade s týmito normami. Preto musí byť nahradený podobným dizajnom s rovnakými technickými a prevádzkovými parametrami:

• Vnútorný priemer potrubia by sa nemal líšiť od predtým zavedeného.
• Maximálne možné ohnutie stúpačky vykurovania nemôže prekročiť 2 mm na 1 meter jeho dĺžky.

Špeciálne objímky a vzdialenosť od steny

Na prechod rúr cez medziposchodové stropy je potrebné inštalovať špeciálne objímky. Mali by byť zarovnané so stropom a o 30 mm vyššie ako hotová podlaha.

Pri výmene stúpača vykurovania v byte musíte dodržiavať minimálnu vzdialenosť od jeho vonkajšieho povrchu k stene. Ak táto podmienka nie je splnená, sú možné ďalšie tepelné straty, pretože konštrukcia sa najčastejšie nachádza pri vonkajšej stene budovy. Táto vzdialenosť priamo závisí od priemeru stúpačky vykurovania:

Ak dôjde k čiastočnej výmene stúpačky vykurovania v jednom byte, konce potrubia by mali smerovať do susedných miestností umiestnených zhora a zdola.

Vykurovanie z polypropylénu

V prevažnej väčšine prípadov sú vykurovacie potrubia v bytovom dome vyrobené z oceľových rúr. Po niekoľkých desaťročiach fungovania bude ich stav nevyhovujúci. Ak sa v byte vymieňajú rúry za nové, musíte tiež namontovať stúpačku z vysoko kvalitných materiálov.

Technické vlastnosti nového potrubného materiálu musia zodpovedať požiadavkám správcovskej spoločnosti. Najčastejšie sú to tieto:

• Korešpondencia potrubí s teplotným režimom vykurovacej prevádzky: Nová konštrukcia musí vydržať maximálny možný tepelný účinok bez výskytu havarijných situácií.
• Tlak v systéme: Pri ústrednom kúrení to môže byť od 3 do 6 atm. Je však potrebné pamätať na to, že sa môžu pravidelne vyskytovať vodné kladivá. K hodnote normalizovaného tlaku je preto potrebné pripočítať rezervu 25 - 30%. Preto je nemožné namontovať obehové čerpadlo na stúpačku vykurovania.
• Zaistenie správnej tepelnej izolácie potrubia: Toto by sa malo robiť iba vtedy, ak prechádza nebytovým priestorom, kde je možné vystavenie negatívnym teplotám. Za týmto účelom sa vykonáva tepelná izolácia stúpačiek vykurovania.

Spájkovanie polypropylénových rúr

Na usporiadanie stúpačky vykurovania je najlepšie zvoliť vysoko pevnú polypropylénovú rúrku - PN25. Je navrhnutá pre vysoké hodnoty maximálneho tlaku. Problém môže spočívať v teplotnom režime kúrenia. Ak horná hranica prekročí hodnotu +90 °C, je inštalácia polypropylénu nemožná. Potom jedinou možnosťou sú oceľové rúry.

V žiadnom prípade by sa nemali inštalovať kovoplastové vedenia. Napriek dobrému výkonu tepelnej izolácie budú stúpačky vykurovania z nich mimoriadne nespoľahlivé. Je to spôsobené periodickými poklesmi tlaku v systéme, najčastejšie v spojovacích zostavách.

Po vypnutí stúpačky vykurovania musí byť pred prvým spustením natlakovaná. Iba potom môže byť chladiaca kvapalina privádzaná do okruhu.

Vykurovacia stúpačka zablokovaná: Ako postupovať

Napriek tomu, že opravy kúrenia sa najlepšie vykonávajú mimo vykurovacej sezóny, niektorí toto pravidlo nedodržiavajú. Čo ak susedia zablokovali stúpačku vykurovania a jeden z vykurovacích okruhov nefunguje?

Riešenie problémov so správcovskou spoločnosťou

Ak existuje podozrenie, že susedia zablokovali stúpačku vykurovania, musíte vykonať nasledujúce kroky:

• Zavolajte správcovskú spoločnosť a uistite sa, že v súčasnej dobe v dome nepracujú žiadne opravy alebo údržba.
• Nie je potrebné behať po bytoch a hľadať dôvod odstávky. Na vyriešenie tohto problému je potrebné zavolať zástupcov správcovskej spoločnosti. Práve s ňou bola uzatvorená zmluva na dodávku tepla do bytu.

Po nájdení vinníka mu môže hroziť pokuta za nevyváženie vykurovacieho systému. Táto položka je v zmluve o dodávke tepla povinná.
