Trojcestný zmiešavací ventil DN 25: Informácie a použitie

Zmiešavací ventil je kľúčovým prvkom vykurovacích systémov, ktorý umožňuje reguláciu teploty prostredníctvom miešania horúcej vody z primárneho okruhu (zdroja tepla, napr. kotla) a chladnejšej vody z vratného potrubia vykurovacieho systému. Táto funkcia je zásadná pre dosiahnutie optimálnej teploty na oboch stranách systému a predovšetkým pre ochranu samotného zdroja tepla.

Princíp fungovania a hlavné ciele použitia

Zmiešavacie ventily, známe aj ako zmiešavače, umožňujú miešanie dvoch prúdov média s rôznou teplotou za účelom dosiahnutia požadovanej výstupnej teploty. V systémoch ústredného kúrenia sa bežne používajú na reguláciu teploty prívodnej vody. Požadovaná teplota na výstupe sa dosiahne zmiešaním horúcej vody z kotla so spätnou vodou zo systému. Okrem miešacej funkcie môžu byť tieto ventily použité aj ako rozdeľovacie alebo prepínacie ventily.

HLAVNÝM CIEĽOM POUŽÍVANIA ZMIEŠAVAČOV JE ZABRÁNIŤ "STUDENÉMU NÁVRATU". Vďaka miešaniu médií môžeme zvýšiť teplotu vody vracajúcej sa do kotla (alebo iného zdroja tepla - krbu s vodným plášťom, elektrického kotla či tepelného čerpadla). Zvýšenie teploty návratu umožňuje zabrániť kondenzácii pary na stenách kotla alebo podobného vykurovacieho zariadenia, ktoré používame. To znamená, že v dlhodobom horizonte sa vyhneme korózii vnútri kotla. Korózia, teda hrdzavenie oceľových prvkov kotla, má zásadný vplyv na jeho životnosť a prevádzku. Zmiešavacie ventily umožňujú vyrovnanie zaťaženia všetkých odberateľov tepla.

Aby sa predišlo korózii kotla, je potrebné nastaviť ventil tak, aby voda vracajúca sa do kotla mala teplotu najmenej 50-55°C. Pri nízkoteplotných systémoch, v ktorých zariadenie pracuje napríklad na 45°C (kondenzačné kotly alebo tepelné čerpadlá), by mala byť teplota návratu primerane nižšia. Týka sa to hlavne oceľových kotlov; staré liatinové kotly nevyžadujú miešanie, aj keď ho možno používať z iných dôvodov, napríklad na dosiahnutie možnosti regulácie teploty.

Typy zmiešavacích ventilov

Zmiešavacie ventily sa zvyčajne vyskytujú v dvoch variantoch - 3-cestné ventily a 4-cestné ventily (štvorcestné). Voľba medzi nimi závisí od špecifík danej budovy a konceptu vykurovania. Medzi zmiešavačmi je rozhodne najpopulárnejší 3-cestný ventil, na ktorého príklade je najľahšie pochopiť princíp fungovania.

3-cestný ventil

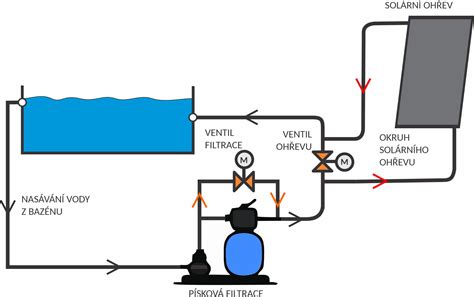

Trojcestný ventil je vybavený tromi výstupmi, ktoré môžu byť použité na vedenie, miešanie alebo rozdeľovanie prietoku média. Jeho funkcia spočíva v smerovaní prúdu média z jedného vstupného portu do dvoch výstupných portov alebo naopak - v spájaní dvoch prúdov do jedného. Vďaka tomu dokáže tento ventil presne kontrolovať teplotu a prietok v systémoch vykurovania alebo chladenia.

Rozdeľovacie alebo prepínacie ventily sú trojcestné ventily, ktoré okrem miešania vody umožňujú aj jej rozdelenie do dvoch vetiev rozvodov. Používajú sa v rozvodoch kúrenia a chladenia, vo ventilácii, pre solárne systémy, centrálne rozvody a ďalšie systémy pitnej aj nepitnej vody.

4-cestný ventil

Štvorcestný zmiešavací ventil má štyri prietokové porty a môže súčasne fungovať ako miešací aj rozdeľovací ventil. Umožňuje zároveň regulovať teplotu na prívode a návrate, čo je obzvlášť užitočné v zložitejších inštaláciách, napríklad s kotlami na tuhé palivá. Jeho konštrukcia zvyšuje teplotu spiatočky do kotla, čo zvyšuje jeho odolnosť voči korózii.

Možnosti ovládania a typy ventilov

Trojcestné a štvorcestné zmiešavacie ventily je možné ovládať dvoma spôsobmi:

• Ručne: Pomocou nastavovacieho ručného kolieska so stupnicou a koncovými dorazmi.
• Elektricky: Pomocou elektrického pohonu (servopohonu), ktorý sa pripája k ventilu. Tým sa vytvorí kompaktná automatizovaná jednotka. Pre pripojenie elektrického pohonu je často potrebný špeciálny adaptér.

3-cestný ventil s pohonom

3-cestný ventil s pohonom je pokročilejšia verzia zmiešavača, ktorá umožňuje automatickú alebo diaľkovú kontrolu. Pohon je zodpovedný za ovládanie pohybu ventilu (zatváranie/otváranie prietoku). Tieto ventily sú kľúčovým prvkom v moderných systémoch HVAC (Vykurovanie, Vetranie a Klimatizácia) alebo v iných priemyselných systémoch, vrátane chladiacich.

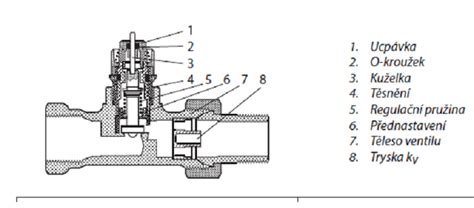

Trojcestný termostatický ventil

Trojcestný termostatický ventil je súčasťou vykurovacej inštalácie, ktorá umožňuje presné miešanie dvoch prúdov vody s rôznymi teplotami. Vďaka použitiu termostatu ventil automaticky reguluje pomer horúcej a studenej vody, udržiavajúc stálu požadovanú výstupnú teplotu. Tento typ ventilu zabezpečuje nielen pohodlie, ale aj úsporu energie eliminovaním náhlych skokov teploty a zabraňuje riziku popálenín v prípade systémov TÚV.

Termostatický miešací ventil funguje na princípe dynamickej regulácie prietoku vody. Vnútorný mechanizmus obsahuje termostatický prvok, ktorý reaguje na zmeny teploty vody. Ak teplota na výstupe klesne, ventil zníži množstvo studenej vody a zvýši prítok teplej. Vďaka termostatu je proces regulácie teploty plynulý a rýchly.

Konštrukcia a materiály

Trojcestné zmiešavacie ventily sú konštruované s dôrazom na dlhú životnosť a spoľahlivosť. Telo ventilu je zvyčajne vyrobené z kvalitnej mosadze typu DZR (s ochranou proti vylúhovaniu zinku), čo zabezpečuje odolnosť voči korózii. Ventily sú vybavené nastavovacím ručným kolieskom so stupnicou a koncovými dorazmi pre presné nastavenie. Tesnenie z EPDM zaručuje spoľahlivú funkciu pri rôznych prevádzkových teplotách.

Hlavné časti ventilu je možné vymeniť alebo pretesniť, pričom sú k dispozícii sady tesnení alebo kompletné renovačné sady. Pre predĺženie životnosti ventilu sa odporúča nainštalovať pred ventil vhodný filter.

Montáž a nastavenie

Otázka, ako pripojiť 3-cestný ventil, závisí od špecifikácií inštalácie a jej funkcie, či má ventil miešať alebo rozdeľovať prúdy média. 3-cestný ventil by mal byť namontovaný pred čerpadlom. Takéto umiestnenie umožňuje efektívne miešanie alebo rozdeľovanie prúdov média pred jeho prečerpaním a zabezpečuje stabilný prietok a bráni kavitácii.

Ventil môže byť namontovaný ako na prívodnom, tak aj na vratnom potrubí, v závislosti od požadovaného efektu:

• Montáž na prívode: Umožňuje kontrolu teploty vody smerujúcej do vykurovacieho okruhu a chráni inštaláciu pred prehriatím.
• Montáž na návrate: Umožňuje reguláciu teploty vody vracajúcej sa do zdroja tepla, čím chráni kotol pred príliš nízkou teplotou návratu.

Nastavenie 3-cestného ventilu závisí od cieľovej teploty, ktorú chcete dosiahnuť. Pri manuálnom nastavení je potrebné ventil postupne regulovať a sledovať teplotu v okruhu, až kým nedosiahnete optimálne hodnoty. Pri systémoch s automatickým ovládaním servopohonom sa nastavenia obvykle konfigurujú v regulátore.

Výber správneho ventilu

Pri výbere správneho trojcestného ventilu do vašej inštalácie je dôležité venovať pozornosť niekoľkým kľúčovým aspektom:

• Priemer závitov pripojení: Musí byť kompatibilný s rúrkami vo vašej inštalácii.
• Materiál ventilu: Má priamy vplyv na jeho odolnosť a koróznu odolnosť.
• Rozsah regulácie v °C: Skontrolujte rozsah teploty, ktorý ventil ponúka.
• Pracovný tlak: Ventil musí byť prispôsobený na prácu v tlakovom rozsahu vašej inštalácie.
• Spojovací prvok v balení: Uistite sa, že sú zahrnuté potrebné komponenty pre montáž.

Pri inštalácii treba dbať na správne tesnenie spojov, aby sa predišlo únikom. Po nainštalovaní ventilu sa nastaví požadovaná teplota vody pomocou regulačného kolieska, zvyčajne v rozsahu 30-60 °C.

Pokazený 3-cestný ventil

Pokazený 3-cestný ventil môže spôsobovať nesprávnu funkciu vykurovacieho systému, prejavujúcu sa nerovnomerným rozložením tepla, príliš nízkou alebo nadmerne vysokou teplotou v miestnostiach. Kontrola ventilu zahŕňa vizuálnu kontrolu, overenie správnej činnosti servopohonu a monitorovanie teploty a prietoku média v systéme.
