Teplovodné podlahové vykurovanie predstavuje nízkoteplotný, ekonomicky úsporný a esteticky nerušivý vykurovací systém. Jeho prevádzková ekonomika môže byť významne ovplyvnená kombináciou s nízkoteplotnými zdrojmi, ako sú napríklad tepelné čerpadlá THERMIA. Využitím princípu prenosu tepla sálaním je možné dosiahnuť ďalšie úspory energií v rozsahu 10 % až 13 %.
Podlahové vykurovanie, ako nízkoteplotný vykurovací systém, využíva na dosiahnutie požadovanej teploty v priestore vykurovaciu vodu s nižšou teplotou než klasické radiátorové systémy. Pri prenose tepla do priestoru sa využíva fyzikálny proces sálania, pri ktorom sa energia šíri vo forme elektromagnetického žiarenia prostredníctvom naakumulovanej vykurovacej dosky.

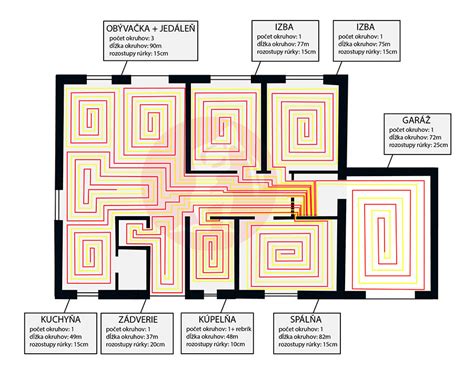

Ideálna skladba pre inštaláciu podlahového vykurovania zabezpečuje dostatočnú tepelnú izoláciu, pevnostnú fixáciu vykurovacej trubky a stabilitu betónovej dosky, a to bez ohľadu na to, či je inštalácia v podpivničenej alebo nepodpivničenej miestnosti. Vplyv na výškovú skladbu podlahového vykurovania má aj typ betónovej mazaniny.
Pri inštaláciách podlahového vykurovania sa často stretávame s nevhodne zvolenými typmi zmiešavacích zostáv, ktoré majú zabezpečiť zodpovedajúcu teplotnú reguláciu vykurovacej vody. Týka sa to predovšetkým zmiešavacích zostáv vo vzťahu k rôznym typom nízkoteplotných zdrojov, ako sú napríklad tepelné čerpadlá THERMIA. Nedodržanie stanovených teplotných (hygienických) limitov podlahového vykurovania podľa normy ČSN EN 1264-1÷4 môže za určitých ďalších okolností spôsobiť problémy osobám v priestore, najmä problémy s krvným obehom.
Rozdeľovač - kľúčový komponent podlahového vykurovania

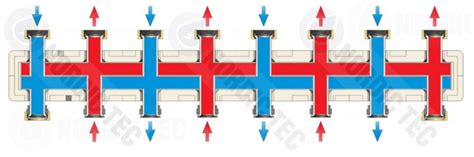

Rozdeľovač, niekedy tiež nazývaný rozvádzač, je základným komponentom potrebným pre podlahové vykurovanie. Jeho hlavnou úlohou je rozvádzať teplú vodu alebo vykurovacie médium do jednotlivých okruhov a naopak vracať už vychladnutú vodu alebo médium naspäť do spätného potrubia.
Materiály a typy rozdeľovačov
Väčšina rozdeľovačov pre podlahové vykurovanie je vyrobená z mosadze, ktorá je pevný materiál s dlhou životnosťou a zároveň je pomerne jednoducho opracovateľná. Pre správne vlastnosti mosadze je dôležitý pomer jednotlivých zložiek v zliatine, najmä množstvo obsahu medi, ktoré veľa napovie o jej výslednej kvalite. Mosadz použitá na výrobu všetkých rozdeľovačov na podlahové vykurovanie podlieha norme UNI EN 12165 CW617N, ktorá udáva, že množstvo obsahu medi v zliatine je približne 60 %. Medzi najväčších spracovateľov mosadze v Európe sa radí výrobca Giacomini, ktorý denne spracuje až 70 ton mosadze.

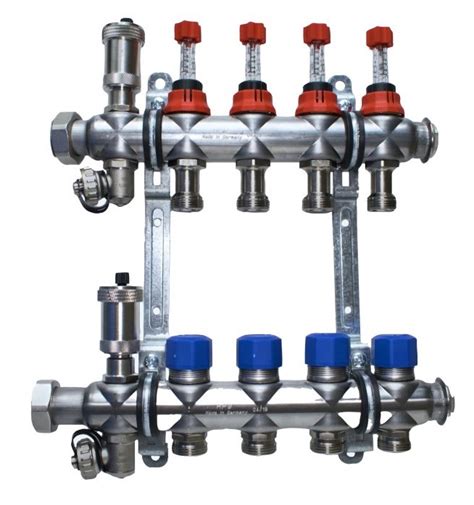

Ponúkajú sa aj nerezové rozdeľovače pre podlahové kúrenie v najvyššej kvalite. Príkladom je nerezový hranatý rozdeľovač Schutz pre podlahové kúrenie s dimenziou 1″ alebo rozdeľovač Rehau s prietokomermi z ušľachtilej ocele HKVD SX-AG.
Tyčový rozdeľovač je charakteristický tým, že tyč prívodu aj spiatočky sa skladá z jedného neprerušeného kusu. Tieto rozdeľovače patria medzi najčastejšie vyrábané a predávané vďaka ich jednoduchej inštalácii. Hlavnou výhodou tohto typu rozdeľovača je jeho variabilita v prípade potreby pridania niekoľkých okruhov alebo výmeny poškodených stredových či koncových kusov.
Sú dostupné aj konkrétne modely ako napríklad rozdeľovač Gabotherm 1″ pre prívod a spiatočku s ventilmi, vhodný na pripojenie rúrok adaptérmi alebo Press-adaptérmi. Skladá sa z dvoch nehrdzavejúcich mosadzných telies 1″, upevnených v držiakoch, s vývodmi 3/4″ s Eurokužeľom a dvoch odvzdušňovacích súprav s plniacimi a vypúšťacími kohútmi. Mosadzný rozdeľovač pre podlahové kúrenie môže byť aj 10-cestný s indikátormi prietokov.
Prietokomery a regulácia prietoku
Prietokomery sú nevyhnutné pre presné meranie a reguláciu okamžitého prietoku v jednotlivých okruhoch rozdeľovacej zostavy. Nemeckí výrobcovia často používajú prietokomery zo Švajčiarska, ktoré zaručujú presné meranie a sú odolné voči zanášaniu. Pre jednoduchú a prehľadnú reguláciu prietoku sa odporúčajú rozdeľovače s prietokomermi na rozvádzacej tyči.
V každom systéme podlahového vykurovania je potrebné vyriešiť otázku hydraulického vyváženia. Pri zlom vyregulovaní prietoku najčastejšie dochádza k problému, že jeden alebo viac okruhov nefunguje vôbec alebo funguje len čiastočne.
Možnosti regulácie
- Statická regulácia: Zabezpečuje sa regulačnými šróbeniami na rozvádzacej tyči (tyč prívodu), ktorými sa nastavuje prietok v jednotlivých okruhoch podlahového vykurovania. Tieto šróbenia môžu byť doplnené o prietokomery so stupnicou pre lepší prehľad o hodnotách prietoku.
- Regulácia bez prietokomerov: Vykonáva sa imbusovým kľúčom, ktorým sa otvára alebo zatvára regulačný ventil.
- Termostatická regulácia: Realizuje sa termostatickými vložkami v zbernej tyči (tyč spiatočky) alebo termostatickými ventilmi s hlavicami.
Pripojenie a údržba systému
Pripojenie rozdeľovača
Rozdeľovače vykurovacích okruhov môžu byť napojené na systém podľa voľby buď vpravo, vľavo alebo striedavo. Napojenie je možné realizovať cez guľový ventil s prevlečnou maticou s plochým tesnením. Rozdeľovač/zberač má na pripojenie vonkajší závit 1″.
Výstupy rozdeľovača sú vzájomne predsadené a napojenie potrubia sa realizuje zverným adaptérom G 3/4 podľa dimenzie vykurovacej rúrky na podlahové kúrenie. Zverný adaptér 3/4“ pre pripojenie vykurovacích rúrok sa musí objednať zvlášť podľa daného priemeru rúrky.
Komponenty pre údržbu a bezpečnosť
Medzi komponenty pre odvzdušnenie, vypustenie a odstavenie systému patria odvzdušňovacie ventily a vypúšťacie/napúšťacie ventily. Tieto slúžia nielen na prvotné napustenie systému, ale aj na preplach (čistenie) systému po rokoch. Uzatváracie ventily na prívode aj spiatočke slúžia na odstavenie systému v prípade servisu alebo poruchy.
Pred každým sprevádzkovaním vykurovacieho systému, najmä pri kombinácii podlahového a radiátorového vykurovania, sa dôrazne upozorňuje na výplach celého systému podľa návodu výrobcu. Odporúča sa ošetrenie vykurovacieho systému prípravkom GEL.LONG LIFE 100 alebo novinkou MAYLINE SBA, ktorý kombinuje funkciu inhibítora korózie a prípravku na elimináciu baktérií a rias v jednom produkte.
Doplnky a výber rozdeľovača
Medzi ďalšie doplnky sa môžu zaradiť konzoly na uchytenie rozdeľovača do skrinky a samotné skrinky na umiestnenie rozdeľovača. Pre teplotnú reguláciu riešenú cez priestorové termostaty sú nevyhnutným doplnkom termoelektrické hlavice, pri ktorých je dôležité overiť si ich kompatibilitu s daným rozdeľovačom, najmä pokiaľ sa kombinujú výrobci. Istotou je vsadiť na jedného výrobcu.
Pri správnom výbere rozdeľovača je dôležité prihliadať na viacero aspektov. Predovšetkým, ak má rozdeľovač správne a dlho fungovať, mali by sme staviť na jeho kvalitu a kvalitu materiálu, z ktorého je vyrobený. Pre jednoduchú a prehľadnú reguláciu prietoku sa odporúčajú rozdeľovače s prietokomermi na rozvádzacej tyči. V dnešnej dobe je mnoho už skompletovaných rozdeľovačov, ktoré stačí len osadiť do skrinky a pripojiť na okruhy podlahového vykurovania.
Prietokomer RKPP_T - detailný pohľad
RKPP_T - Rozdeľovač prietokomera 1/2" (horná časť)
Horná časť prietokomera RKPP_T je kvalitná náhradná súčasť určená pre rozvody podlahového kúrenia s pripojením 1/2". Táto súčasť slúži na presné meranie a reguláciu prietoku vykurovacej vody v jednotlivých vykurovacích okruhoch, čím zabezpečuje efektívne a rovnomerné vykurovanie všetkých miestností.
Vďaka konštrukcii z odolných materiálov zaručuje dlhú životnosť, spoľahlivú prevádzku a jednoduchú údržbu. Hornú časť je možné ľahko vymeniť bez nutnosti demontáže celého prietokomera alebo rozdeľovača, čo výrazne skracuje čas servisu a znižuje náklady na opravy.
Technické parametre
Prietokomer RKPP_T sa používa pre rozdeľovače IVAR.CS 553, IVAR.CI 557 a IVAR.UNIMIX. Jeho materiálom je mosadz CW617N a plast PPA. Používa sa na meranie okamžitého prietoku jednotlivými okruhmi rozdeľovacej zostavy.
| Parameter | Hodnota |
|---|---|
| Označenie | RKPP_T |
| Podtyp | 1/2" (vodomer) |
| Rozsah nastavenia prietoku | 0 - 5 l/min |
| Kvs | 1,1 m³/h |
| Menovitý tlak | 6 bar |
| Presnosť merania | ± 10 % |
| Maximálna prevádzková teplota | 70 °C |
| Konštrukcia | Mosadz - plast |
| Určené použitie | Rozvody podlahového vykurovania |
| Funkcia | Meranie a regulácia prietoku vykurovacej vody |
| Inštalácia | Ľahká výmena hornej časti prietokomera |
Výhody produktu
- Presné meranie prietoku vody v jednotlivých okruhoch.
- Rýchla výmena hornej časti bez nutnosti vypúšťania celého systému.
- Vysoká kvalita spracovania a vysoká odolnosť voči tlaku a teplote.
- Zaručená kompatibilita s bežnými typmi rozvodov.
- Ideálny ako náhradný diel pre údržbu alebo opravu podlahových vykurovacích systémov.
Použitie
Prúdomer RKPP_T je určený na použitie v rozvodoch podlahového kúrenia v rodinných domoch, bytoch, komerčných budovách alebo priemyselných zariadeniach.
