Rosný bod stlačeného vzduchu: Dôležitosť merania a kontroly vlhkosti

Stlačený vzduch, hoci sa v mnohých priemyselných aplikáciách bežne používa, často skrýva problém kvality, ktorý si zaslúži pozornosť - vlhkosť. Pochopenie a kontrola rosného bodu stlačeného vzduchu je kľúčové pre zabezpečenie optimálneho výkonu, spoľahlivosti a dlhovekosti systémov.

Čo je rosný bod a ako súvisí so stlačeným vzduchom?

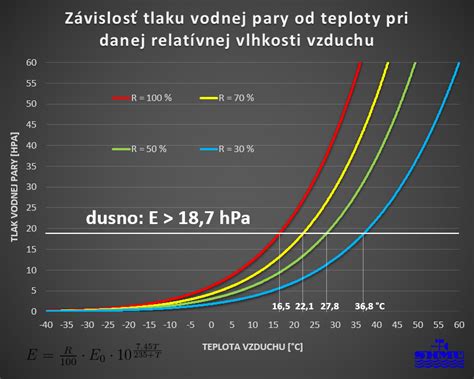

Vzduch, ktorý nás obklopuje, vždy obsahuje vodu vo forme vodnej pary. Maximálne množstvo tejto vlhkosti závisí od teploty a objemu vzduchu. Vyššia teplota umožňuje vzduchu pojať viac vodnej pary. Proces stláčania vzduchu kompresorom však mení jeho vlastnosti. Keď sa objem vzduchu zmenšuje, voda, ktorá nie je stlačiteľná, prechádza do tekutého stavu, teda kondenzuje.

Tento proces môžeme prirovnať k stláčaniu mokrej špongie. Zatiaľ čo sa väčšina vody dá vytlačiť, určité množstvo zostáva. Podobne aj pri stlačenom vzduchu, ak do tlakového systému vstupuje vzduch s vysokým obsahom vlhkosti, dochádza k jeho kondenzácii. Na zníženie teploty stlačeného vzduchu a tým aj na podporu kondenzácie sa na výstup kompresora často pridáva chladič.

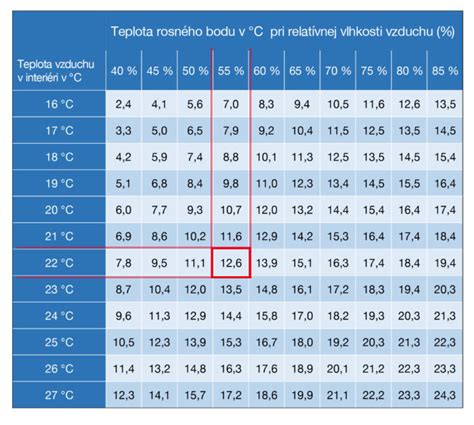

Rosný bod, známy aj ako bod nasýtenia, je teplota, pri ktorej vodná para vo vzduchu pri danom tlaku začína kondenzovať do tekutej formy. Inými slovami, pri tejto teplote je vzduch 100% nasýtený vlhkosťou a už nedokáže pojať viac vodnej pary.

Tlakový rosný bod (PDP) je špecifická teplota, pri ktorej dochádza ku kondenzácii vodnej pary v stlačenom vzduchu. Tento parameter je priamo spojený s kvalitou stlačeného vzduchu. Čím nižšia je hodnota PDP, tým menej vody sa nachádza v stlačenom vzduchu.

Prečo je kontrola rosného bodu dôležitá?

Nadmerná vlhkosť v stlačenom vzduchu môže spôsobiť celý rad problémov:

• Ochrana zariadení a procesov: Vlhkosť vedie ku korózii, hrdzi a poškodeniu pneumatických komponentov, potrubí a citlivých zariadení. V procesoch, ako je výroba potravín, nápojov, farmaceutík či elektroniky, môže vlhkosť spôsobiť kontamináciu a znehodnotenie produktov.
• Zabezpečenie kvality konečných produktov: V odvetviach, kde je kvalita kľúčová, môže vlhkosť v stlačenom vzduchu viesť k poškodeniu, rastu baktérií a iným problémom s kvalitou finálnych výrobkov.
• Energetická účinnosť: Nadmerná vlhkosť znižuje energetickú účinnosť systému. Kompresory musia pracovať tvrdšie, aby udržali požadovaný tlak, čo vedie k vyššej spotrebe energie a vyšším prevádzkovým nákladom.

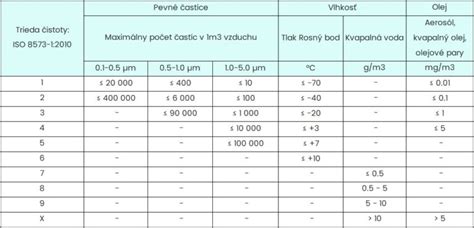

• Splnenie priemyselných noriem a predpisov: Mnohé priemyselné odvetvia sa riadia prísnymi normami, ako je napríklad norma ISO 8573, ktorá definuje triedy čistoty stlačeného vzduchu na základe obsahu kontaminantov vrátane vlhkosti. Nesplnenie týchto noriem môže viesť k pokutám a právnym problémom.

Ako merať a riadiť rosný bod?

Na meranie rosného bodu stlačeného vzduchu existuje niekoľko metód, pričom výber závisí od požadovanej presnosti, aplikácie a rozpočtu:

Metódy merania rosného bodu:

• Elektronické senzory: Najpopulárnejšia a cenovo najefektívnejšia metóda. Využívajú snímací prvok na detekciu vlhkosti a jej premenu na elektrický signál, ktorý sa zobrazí ako hodnota rosného bodu. Sú vhodné pre väčšinu aplikácií.
• Chladené zrkadlové zariadenia: Poskytujú najvyššiu presnosť. Zrkadlo sa ochladí na teplotu pod očakávaný rosný bod, čím dôjde ku kondenzácii vlhkosti na jeho povrchu. Teplota zrkadla v momente zahmlenia je presným údajom o rosnom bode.
• Chemické sušidlá (indikátory vlhkosti): Cenovo dostupné nástroje, ktoré menia farbu v závislosti od úrovne vlhkosti. Zmena farby sa porovnáva s tabuľkou na určenie rosného bodu.
• Kapacitné snímače: Merajú dielektrickú konštantu stlačeného vzduchu, ktorá sa mení s obsahom vlhkosti.

Je dôležité rozlišovať medzi teplotou atmosférického rosného bodu (°C td) a teplotou tlakového rosného bodu (°C tpd). Norma ISO 8573-1 pre vyjadrenie kvality sušenia stlačeného vzduchu používa výlučne označenie teplota tlakového rosného bodu (°C tpd). Používanie teploty atmosférického rosného bodu môže byť zavádzajúce, pretože pri rovnakom atmosférickom rosném bode môže v stlačenom vzduchu pri vyššom tlaku dôjsť ku kondenzácii.

Príklad: Chladič tlakového vzduchu s tlakovým rosným bodom 5 °C tpd zodpovedá atmosférickému rosnemu bodu -23 °C td. Pri poklese teploty pod 5 °C však v stlačenom vzduchu nastáva kondenzácia, čo robí označenie °Cd nenáležitým.

Niektoré meracie prístroje neumožňujú meranie vlhkosti pod tlakom. V takýchto prípadoch je potrebné tlak vzduchu znížiť na atmosférický, čo však môže viesť k spätnej difúzii vlhkosti z okolia. Používateľ musí navyše pomocou tabuliek prepočítať namerané hodnoty na prevádzkový tlak, čo tieto prístroje robí nevhodnými na on-line meranie.

Odporúčanie: Pri výbere meracích prístrojov je vhodné voliť tie, ktoré sú schopné priamo merať vo vzduchu pod tlakom a zobrazujú teplotu tlakového rosného bodu, namiesto prístrojov zobrazujúcich atmosférický rosný bod s príliš širokým meracím rozsahom.

Princípy sušenia stlačeného vzduchu

Na odstránenie vlhkosti zo stlačeného vzduchu sa najčastejšie používajú dva typy sušičiek:

• Chladiace sušičky: Znižujú teplotu stlačeného vzduchu na približne +3 až +5 °C tpd, čím spôsobujú kondenzáciu vodnej pary. Dosahujú triedu čistoty vzduchu 4.
• Adsorpčné sušičky: Znižujú rosný bod na oveľa nižšie hodnoty, bežne až na -40 °C, čím zabezpečujú veľmi suchý vzduch.

Okrem sušičiek môže byť prvým krokom pri odstraňovaní vlhkosti využitie vzdušníka (nádrže kompresora), ktorý je chladnejší ako prichádzajúci vzduch a podporuje kondenzáciu. Je však dôležité pravidelne vypúšťať nazbieranú vlhkosť z nádrže.

Príklady množstva kondenzátu

Množstvo vody, ktoré sa môže skondenzovať v systéme stlačeného vzduchu, je často prekvapujúco vysoké:

• Kompresor s výkonom 55 kW pracujúci pri teplote 24 °C a 75 % relatívnej vlhkosti môže vyprodukovať až 280 litrov vody za deň.
• Kompresor s výkonom 100 kW nasávajúci vzduch pri 20 °C a 60 % relatívnej vlhkosti uvoľní za 8 hodín približne 85 litrov vody.
• Jeden kompresor s výkonom 5 m³/min (pri 20 °C, 1 bar, 70 % vlhkosti) vytvorí počas 50 týždňov prevádzky (24 hodín denne) zo stlačeného vzduchu viac ako 21 600 litrov vody.

Význam výberu správneho meracieho prístroja

Nesprávny výber meracieho prístroja môže viesť k nesprávnym záverom o kvalite stlačeného vzduchu. Prístroje zobrazujúce len atmosférický rosný bod s širokým meracím rozsahom môžu vytvárať falošný dojem o nízkej vlhkosti, zatiaľ čo v reálnom prevádzkovom tlaku už dochádza ku kondenzácii.

Odporúča sa voliť prístroje určené priamo do tlakových systémov so zobrazovaním tlakového rosného bodu. Príkladom takýchto moderných prístrojov sú vysielače rosného bodu HENGKO RHT-HT-608, ktoré umožňujú simultánny výpočet údajov o rosnom bode a teplomeroch a komunikujú cez rozhranie RS485 s inými systémami.

Výber správneho riešenia na sušenie a monitorovanie stlačeného vzduchu je nevyhnutný pre predĺženie životnosti technológie, úsporu nákladov na prevádzku a zvýšenie kvality výrobkov. Investícia do úpravy vzduchu je investíciou do poistenia celého systému stlačeného vzduchu.
