Rosný bod spalín a jeho vplyv na komínové systémy

Rosný bod je kritická teplota, pri ktorej dochádza ku kondenzácii pary. V závislosti od typu spaľovaného paliva obsahujú výfukové plyny rôzne množstvo nevyužitej tepelnej energie. Koncept výhrevnosti udáva celkovú tepelnú energiu vykurovacieho systému pri úplnom spaľovaní, vrátane potenciálneho spätného získavania tepla prostredníctvom kondenzácie spalín. Tento proces rekuperácie tepla je nielen ekologicky šetrný, ale tiež významne znižuje náklady na vykurovanie, pretože teplo, ktoré by inak bolo premrhané, je efektívne využité. Ignorovanie tohto procesu môže dokonca viesť k poškodeniu komína v dôsledku tzv. sadania kondenzátu.

Legislatívne požiadavky a výzvy pri spaľovaní drevných peliet

V roku 2016 vstúpila do platnosti novela zákona o požiarnej ochrane a súvisiaca vyhláška o čistení, kontrole a revízii spalinových ciest. Tieto legislatívne zmeny zaviedli zákonnú povinnosť vypracovania výpočtu spalinovej cesty podľa normy ČSN EN 13 384 pre každú novú spalinovú cestu uvádzanú do prevádzky. Táto povinnosť sa pri niektorých spotrebičoch ukazuje ako obmedzujúci faktor, najmä z dôvodu absencie detailnej metodiky výpočtu.

Tento problém sa týka aj peletových spotrebičov. Hoci patria medzi spotrebiče na pevné palivá, ich moderné systémy spaľovania často zahŕňajú ventilátor pre nútený odťah spalín, ktorý optimalizuje prevádzku. Toto riešenie umožňuje znížiť spotrebu paliva a teplotu spalín. Avšak, výpočet podľa normy ČSN EN 13 384 v atmosférickom (podtlakovom) režime často vedie k výsledku "nevyhovuje". Nízka teplota spalín negatívne ovplyvňuje disponibilný ťah, nízka spotreba paliva znižuje rýchlosť prúdenia a riedenie vzduchom ďalej znižuje teplotu spalín. To môže viesť k nevyhovujúcim teplotným podmienkam alebo k nutnosti použiť neprimerane hrubú izoláciu komína.

Cieľom tejto správy je zhrnúť základné podmienky pre výpočty spalinových ciest pre peletové spotrebiče, ako legislatívne požadované overenie ich funkčnosti.

Klasifikácia spalinových ciest podľa normy ČSN EN 1443

Norma ČSN EN 1443 definuje základné parametre pre popis spalinovej cesty, ktoré môžu byť predpísané výrobcom alebo všeobecne normou ČSN 73 4201.

Kľúčové parametre klasifikácie:

• Teplotná trieda (Txxx): Stanovuje maximálnu prevádzkovú teplotu spalín pripojeného spotrebiča. Pre pevné palivá je minimálna teplotná trieda obvykle 400 °C (T400), hoci teplota spalín peletových spotrebičov sa pohybuje v rozmedzí 95 až 315 °C. Spalinová cesta by mala mať minimálne označenie T400 (alebo T600).
• Tlaková trieda (Nx, Px, Hx): Definuje maximálny prevádzkový pretlak v spalinovej ceste. Triedy N (N1, N2) sú do 20 Pa a pracujú v atmosférickom (podtlakovom) režime. Triedy P (P1, P2) sú do 200 Pa a sú tesné, umožňujúce pripojenie spotrebičov s posilovacím ventilátorom. Triedy H (H1, H2) sú vysokotlakové (do 5000 Pa). Pre peletové spotrebiče je často výhodné definovať spalinovú cestu ako pretlakovú (minimálne P1), čo umožňuje použiť menší priemer komína (napr. 80 mm namiesto bežných 140 mm pre atmosférické komíny), a tým zlepšiť rýchlosť prúdenia a výsledky výpočtov.
• Trieda odolnosti voči kondenzátu (D, W): Určuje, či je vnútorný povrch komína certifikovaný na odolnosť voči kondenzátu (kyselinám). Trieda D znamená, že test nebol vykonaný, trieda W potvrdzuje pozitívny výsledok. Pri suchom prevádzkovom režime musí byť teplota v spalinovej ceste nad rosným bodom. Pri mokrom prevádzkovom režime je hraničná teplota 0 °C. Pre pevné palivá (pelety) sa výpočet musí vždy vykonávať pre triedu D, aj keď je materiál označený ako W.
• Trieda odolnosti proti korózii (1, 2, 3): Stanovuje maximálne prípustné palivá, ktorých spaliny môže spalinová cesta odvádzať. Pre spaľovanie pevných palív je nutná trieda 3 (alebo V3 pre nerezové materiály).
• Trieda odolnosti proti vyhoreniu sadzí (G, O): Opisuje certifikáciu komína na odolnosť voči vyhoreniu sadzí. Trieda G značí úspešné testovanie. Pre pevné palivá je nevyhnutné použiť materiál s certifikáciou G, čo vylučuje spalinové systémy s pružným plastovým tesnením, ktoré majú obvykle triedu O.
• Tepelný odpor (Rxx): Nepovinný parameter opisujúci izolačné schopnosti celej konštrukcie komína, ktorý je kľúčový pre výpočet teplotnej podmienky.

Na základe týchto parametrov by mala spalinová cesta vhodná pre odvod spalín z peletových spotrebičov spĺňať minimálne označenie podľa ČSN EN 1443: T400 P1 D 3 (V3) Gxx Rxx.

Výpočet spalinových ciest podľa ČSN EN 13 384-1:2016

Táto norma popisuje postup výpočtu a požiadavky na overenie funkčnosti spalinovej cesty, ktoré sú dané legislatívou a normou ČSN EN 15287-1+A1:2011. Jediným transparentným spôsobom overenia funkčnosti je normovaný výpočet, ktorý musí spĺňať tri základné podmienky:

1. Tlaková podmienka - zabezpečenie dostatočného komínového ťahu [Pa]

Výpočet musí overiť dostatočný podtlak (alebo pretlak) v spalinovej ceste pre transport spalín. Hlavnými faktormi ovplyvňujúcimi komínový ťah v atmosférickom režime sú:

• Účinná výška komína
• Teplota spalín
• Teplota okolitého vzduchu

Disponibilný komínový ťah je možné vypočítať ako súčin účinnej výšky, gravitačného zrýchlenia a rozdielu hustoty spalín a okolitého vzduchu. Od tohto disponibilného ťahu je potrebné odpočítať straty a minimálny ťah požadovaný výrobcom.

Pri zjednodušenom predpoklade pre peletové spotrebiče (teplota spalín cca 150 °C, okolitá teplota 15 °C) je disponibilný ťah približne 3,7 Pa na meter účinnej výšky. Po odpočítaní strát (paušálne -8 Pa) a minimálneho ťahu požadovaného výrobcom (napr. -12 Pa) vyplýva, že minimálna účinná výška komína pre spotrebič s požiadavkou 12 Pa je približne 5,4 m (pri teplote spalín 100 °C až 7,5 m).

V atmosférickom režime platí, že čím nižšia teplota spalín a čím vyšší požiadavok na ťah, tým vyššia výška komína je potrebná. S tým môžu byť spojené kolízie s výpočtom teplotnej podmienky, najmä pri výške komína nad strechou.

Moderné peletové spotrebiče často využívajú elektrický ventilátor na umelé vytvorenie prúdenia. Tento ventilátor dokáže korigovať nedostatočný podtlak, najmä pri nábehu a vychladzovaní spotrebiča. Výrobca môže vďaka tomu úplne eliminovať požiadavku na minimálny disponibilný ťah alebo použiť hodnotu blízku nule.

Grafické znázornenie merania komínového ťahu na reálne prevádzkovaných peletových kachliach ukazuje, ako ventilátor vo spotrebiči zabezpečuje funkčnosť spalinovej cesty vytvorením pretlaku v čase, keď teplota spalín nie je dostatočná pre prirodzený ťah. Použitie ventilátora výrazne znižuje potrebnú výšku komína a pozitívne vplýva aj na výpočet teplotnej podmienky.

Odporúča sa výpočtové spracovanie v pretlakovom režime, čo znižuje konštrukčné aj finančné nároky.

2. Prietoková (rýchlostná) podmienka - zabezpečenie dostatočnej plochy prieduchu

Výpočet musí overiť dosiahnutie minimálnej rýchlosti prúdenia spalín 0,5 m/s, čo je optimálna dimenzia spalinovej cesty pre transport spalín.

Faktory ovplyvňujúce prietok spalín:

• Plocha prieduchu
• Množstvo paliva
• Prebytok vzduchu

Minimálna plocha prieduchu sa teoreticky vypočíta ako objem spalín [m³/s] delený rýchlosťou ich prúdenia [m/s]. Pri zjednodušenom predpoklade pre peletové spotrebiče (spotreba 2 kg/hod, prebytok vzduchu 2) vychádza objem spalín približne 25 m³/hod. Pri legislatívne najnižšej prijateľnej rýchlosti prúdenia 0,5 m/s je maximálna použiteľná dimenzia odťahu spalín približne 130 mm. Priemer 80 mm poskytuje optimálnu rýchlosť prúdenia približne 1,4 m/s.

Je zrejmé, že kvalita spaľovania a účinnosť spotrebiča majú podstatný vplyv na prietok. Vyššia účinnosť znižuje prietok, najmä vďaka zníženiu prebytku vzduchu. Optimálnych hodnôt sa dosahuje pri menších priemeroch komínov, často zodpovedajúcich priemeru hrdla odkourenia.

Norma ČSN 73 4201 predpisuje pre komíny s prirodzeným ťahom a pevnými palivami minimálny priemer 140 mm. Preferovanie menších priemerov (typicky zhodných s priemerom hrdla spotrebiča) je možné pod podmienkou deklarovaného pretlakového prevádzky.

3. Teplotná podmienka - zabezpečenie dostatočnej teploty v spalinovej ceste

Výpočet musí overiť dosiahnutie a udržanie teploty spalín nad ich rosným bodom, čím sa zabráni kondenzácii.

Faktory ovplyvňujúce teplotné pomery spalín:

• Rosný bod spalín
• Dĺžka komína (najmä mimo objektu)
• Tepelný odpor konštrukcie komína
• Typ paliva, typ horáka, riedenie vzduchom, rýchlosť prúdenia

Teplota rosného bodu pri spaľovaní drevných peliet je približne 35 °C. Pri spaľovaní uhlia môže dosiahnuť až 150 °C v závislosti od obsahu síry. Pri teplote spalín nižšej alebo rovnajúcej sa rosnému bodu dochádza ku kondenzácii vodnej pary, ktorá môže spôsobiť zanášanie a koróziu.

Pri prúdení spalín dochádza k prestupu tepla konštrukciou komína do okolia, čo spôsobuje pokles teploty. Tento pokles je tým väčší, čím menší je tepelný odpor komína a čím nižšia je teplota okolia. Najnižšia teplota sa zvyčajne nachádza na vnútornom ústí komína.

V súvislosti s týmto problémom je dôležité poznamenať, že aj keď je spalinová cesta označená ako pretlaková s odolnosťou voči kondenzátu (W), výpočet musí byť prakticky overovaný v suchom prevádzkovom režime (D).

Pri rovnakých podmienkach platí, že čím vyššia je účinná výška komína, tým lepšia je tlaková podmienka, ale zároveň sa zhoršuje teplotná podmienka. Tento konflikt je jedným z hlavných problémov pri návrhu moderných spalinových ciest pre nízkoemisné spotrebiče.

Problémy spojené s nízkou teplotou spalín a kondenzáciou

Snaha výrobcov o maximálne zvýšenie účinnosti spaľovacích zdrojov vedie k znižovaniu teploty spalín, často pod 100 °C. Toto znižovanie účinnosti na úkor komínovej straty prináša riziko poklesu teploty spalín pod rosný bod.

Dechtovanie komínov

Pri poklese teploty spalín pod rosný bod dochádza v komíne ku vzniku kondenzátu. V spojení s uhlíkom a uhľovodíkmi obsiahnutými v spalinách sa vytvárajú látky nazývané dehet. Tieto usadeniny:

• Zhoršujú spaľovacie podmienky.
• Predstavujú kondenzačné jadrá.
• V zmesi s vlhkosťou vytvárajú agresívne látky.
• Pri vznietení môžu spôsobiť požiar komína s vysokými teplotami a tlakmi, ktoré môžu viesť k deštrukcii spalinovej cesty.

Najčastejšie sa s nánosmi dechtu stretávame pri starých tehlových komínoch, kde studené škáry poskytujú ideálne podmienky pre jeho tvorbu. Problém sa môže vyskytnúť aj pri systémových komínoch, ak nie sú dostatočne izolované alebo ak sú modifikované (napr. pridaním regulátora ťahu).

Dechtovanie výmenníkov kotlov je tiež častým problémom, ktorý znižuje ich účinnosť a môže viesť k nefunkčnosti.

Prevencia dechtovania zahŕňa:

• Zabezpečenie, aby teplota spalín po celej dĺžke spalinovej cesty bola vyššia ako rosný bod.
• Používanie kvalitného, suchého paliva (drevo, pelety majú najnižší rosný bod spomedzi tuhých palív).
• Správne nastavenie spaľovacieho procesu (optimálny prívod vzduchu).
• Inštalácia akumulačných nádrží pre prevádzku kotlov pri plnom výkone.
• Pravidelné čistenie a kontrola komína.

Vplyv paliva na rosný bod a koróziu

Rôzne druhy palív majú odlišné zloženie a obsahujú rôzne množstvá síry a vody, čo priamo ovplyvňuje rosný bod spalín.

• Pelety: Najnižší rosný bod (cca 35 °C).
• Kusové drevo: Vyšší rosný bod (cca 45 °C).
• Uhlie: Najvyšší rosný bod (až 150 °C v závislosti od obsahu síry).

Síra v palivách (najmä v uhlí) sa pri spaľovaní premieňa na oxidy síry (SO₂ a SO₃). Tieto oxidy v kombinácii s vodnou parou vytvárajú kyselinu sírovú (H₂SO₄), ktorá spôsobuje agresívnu koróziu kovových častí kotlov a komínov. Pri teplotách spalín pod rosným bodom kyseliny sírovej dochádza ku kondenzácii a vzniku korozívneho roztoku.

Moderné technológie výroby horákov a riadenia spaľovania zvyšujú tepelnú účinnosť kotlov, ale zároveň môžu viesť k zníženiu teploty spalín pod rosný bod kyseliny. Na monitorovanie tohto javu sa používajú špecializované prístroje, ako napríklad vysielač rosného bodu kyslosti.

Optimalizácia prevádzky kotlov a návrh spalinových ciest

Pri výmene starého kotla za nový, účinnejší model, je nevyhnutné zohľadniť kompatibilitu s existujúcou spalinovou cestou. Často sa ponecháva pôvodný komín bez úprav alebo s minimálnym vložkovaním, čo však nemusí byť z prevádzkového hľadiska vhodné, najmä pre kotly spaľujúce uhlie.

Zjednodušené riešenie použitím materiálu atestovaného pre mokrý prevádzku (W) nemusí problém s dechtovaním riešiť, pretože neovplyvňuje praktické podmienky prevádzky. Je dôležité, aby sa výpočty vykonávali s ohľadom na reálne prevádzkové podmienky.

Výber paliva a prevádzkové nastavenia

Pre prevádzkovateľov kotlov s nízkou teplotou spalín sa odporúča:

• Uprednostňovať spaľovanie drevných peliet a kusového dreva pred uhlím.
• Inštalovať natáčacie slučky a akumulačné nádrže pre prevádzku kotlov pri plnom výkone.
• Zabezpečiť dostatočný prívod vzduchu, najmä sekundárneho vzduchu pre spaľovanie dreva.
• Pravidelne kontrolovať a odstraňovať dechtové usadeniny.

Konštrukcia komína

Komín je komplexný systém, ktorého správna funkcia, bezpečnosť a dlhá životnosť závisia od jeho dôkladného návrhu a realizácie.

• Suchý vs. mokrý komín: Suchý komín má kondenzát len lokálne a dočasne. Mokrý komín (napr. pri kondenzačných kotloch) musí aktívne odvádzať kondenzát a byť vzduchotesný a vodotesný.
• Materiálové vyhotovenie:
• Nerezové vložky sú flexibilné, ľahké a vhodné pre rôzne typy spalín (s rozdielnou hrúbkou materiálu).
• Keramické komíny sú vhodné pre nové stavby, odolné voči teplotám a kyselinám, ale vyžadujú rovné vedenie.
• Plastové komíny sú určené pre plynové kondenzačné kotly s nízkou teplotou spalín a odolnosťou proti kyslému koncentrátu.

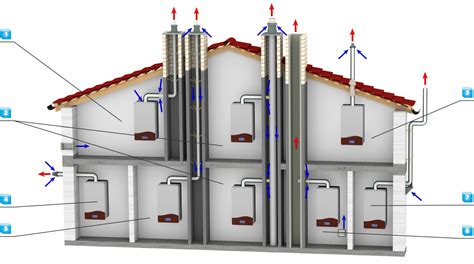

• Prúdenie vzduchu: Vhodne navrhnutý vetraný prieduch okolo komínovej vložky môže zabezpečiť prísun čerstvého vzduchu do spotrebiča, čo je nevyhnutné v dobre izolovaných domoch.

Každý nový komín musí byť zatriedený a označený podľa príslušných noriem (napr. EN 1443 - T400 P1 W 1 GXX), čo potvrdzuje jeho vlastnosti a vhodnosť pre daný typ prevádzky.
