Obehové čerpadlá sú neoddeliteľnou súčasťou moderných vykurovacích systémov, kde ich hlavnou úlohou je zabezpečiť efektívnu cirkuláciu chladiacej kvapaliny a rovnomerné rozloženie tepla v celom vykurovanom objekte. Tento článok poskytuje komplexný pohľad na ich funkciu, rôzne typy, ako aj na kritériá výberu a nevyhnutnú údržbu.
Čo je obehové čerpadlo a prečo je dôležité?
Obehové čerpadlo je špecializované zariadenie integrované do vykurovacieho okruhu, ktorého primárnym účelom je zabezpečiť nepretržitý pohyb chladiacej kvapaliny. Systémy využívajúce tieto čerpadlá sa označujú ako vykurovanie s núteným obehom. Táto technológia je nevyhnutná, pretože prirodzené gravitačné javy často nedokážu zabezpečiť dostatočnú cirkuláciu, obzvlášť v komplexných systémoch s viacerými vykurovacími okruhmi. Vodné čerpadlo pre vykurovanie preto slúži ako kľúčový prvok na stimuláciu pohybu chladiacej kvapaliny.
V minulosti, pred rokom 1990, sa vykurovacie systémy v súkromných objektoch bežne projektovali a inštalovali bez použitia čerpadiel. Chladivo sa v takýchto systémoch pohybovalo potrubím samospádom, pričom jeho cirkulácia bola zabezpečená konvekčnými prúdmi kvapaliny ohrievanej v kotle. V súčasnosti sa systémy s prirodzeným obehom stále používajú, aj keď ich popularita klesla.
Lacné kotly na tuhé palivá sa často vyrábajú bez integrovaných čerpadiel. Dôvodom je skutočnosť, že výrobca nemá k dispozícii presné parametre konkrétneho vykurovacieho okruhu. V takýchto prípadoch je nákup externého vodného čerpadla nevyhnutný.
Výhody používania obehového čerpadla:
- Znížené zaťaženie kotla: Dosahuje sa to znížením teplotného rozdielu medzi prívodným a výstupným potrubím.
- Rovnomerné rozloženie tepla: Zabezpečuje konštantnú teplotu chladiacej kvapaliny v celom rozsahu vykurovacích okruhov.
- Rýchla regulácia teploty: Umožňuje rýchle a efektívne nastavenie teploty chladiacej kvapaliny.
- Rýchly ohrev systému: Zabezpečuje rýchle zahriatie vykurovacieho systému pri spustení studeného kotla.
- Flexibilita inštalácie: Eliminuje potrebu inštalácie potrubí so sklonom smerom ku kotlu, čím sa zabezpečí spontánny pohyb chladiacej kvapaliny.
- Možnosť použitia tenších rúrok: Prispieva k úspore vnútorného priestoru v byte.
- Dostatočný tlak: Výkon čerpadla umožňuje vytvoriť vo vykurovacom okruhu dostatočný tlak na zásobovanie viacerých poschodí chladiacou kvapalinou.
- Použitie uzatváracích ventilov: Umožňuje presnú reguláciu na jednotlivých vetvách vykurovacích sietí.
- Integrácia do automatiky: Poskytuje možnosť integrácie čerpadla do automatického riadiaceho systému kotla.
Napriek uvedeným výhodám majú obehové zariadenia aj dve hlavné nevýhody: závislosť od nepretržitého napájania elektrickou energiou a dodatočné náklady na elektrickú energiu. Tieto nevýhody sú však zvyčajne kompenzované úsporou paliva (10-20%) a nízkym podielom nákladov na elektrickú energiu (3-5%) na celkových nákladoch na vykurovanie. V prípade častých výpadkov elektriny je možné na zabezpečenie autonómnej prevádzky nainštalovať záložný zdroj (UPS).

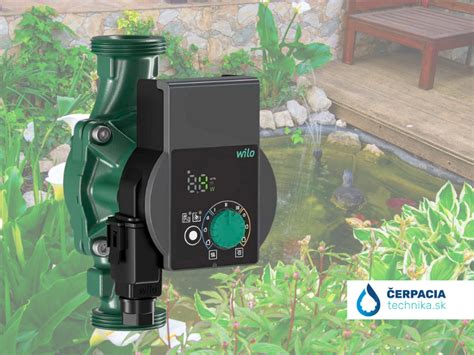

Štruktúra a typy obehových čerpadiel

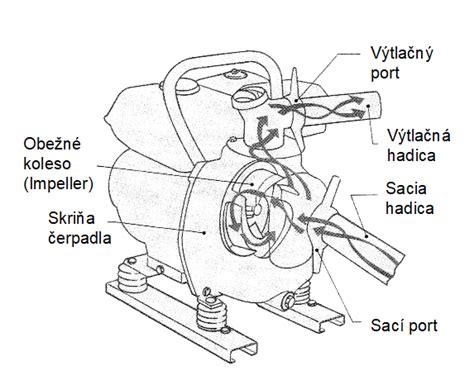

Každé obehové čerpadlo sa skladá z nasledujúcich základných prvkov:
- Puzdro s pracovnou komorou
- Motor
- Obežné koleso
- Odvzdušňovacia skrutka
- Svorkovnica (môže byť vybavená prídavným mechanickým a elektronickým zariadením na reguláciu činnosti motora)
Jednoduchosť konštrukcie zaručuje vysokú spoľahlivosť a životnosť čerpadiel, ktorá sa pohybuje v rozmedzí 5 až 10 rokov. Pri prvom spustení obehového čerpadla je nevyhnutné odskrutkovať vzduchovú skrutku a vypustiť nahromadený vzduch z pracovného priestoru.
Moderné obehové čerpadlá sa delia na dva hlavné typy:
Čerpadlá "mokrého" typu
Pri "mokrých" čerpadlách je rotor priamo v kontakte s chladiacou kvapalinou, ktorá zároveň slúži na chladenie motora. Vnútorné tesnenia sú statické a nepodliehajú dynamickému opotrebovaniu, čo robí tieto modely mimoriadne spoľahlivými a odolnými. Princíp ich činnosti je podobný ako u "suchých" čerpadiel: otáčajúce sa obežné koleso posúva chladivo od stredu k okrajom pracovnej komory, odkiaľ je potom odvádzané do výstupných kanálov.
Čerpadlá "suchého" typu
Konštrukcia "suchých" čerpadiel vylučuje priamy kontakt chladiacej kvapaliny s rotorom motora. Pracovná plocha je oddelená od častí motora pomocou špeciálnych tesniacich krúžkov vyrobených z odolných materiálov ako grafit, keramika, karbid volfrámu, nehrdzavejúca oceľ alebo oxid hlinitý. Pracovný priestor je s motorom spojený výhradne cez hriadeľ, čo umožňuje aj výmenu pohonu.
Výhody "suchých" čerpadiel:
- Vysoká účinnosť (70-80%).
- Minimálne riziko vodného kladiva pri spustení.
- Možnosť horizontálneho aj vertikálneho usporiadania motora.
- Schopnosť čerpať veľké objemy chladiacej kvapaliny vďaka vysokému výkonu.
Vďaka kombinácii vysokej účinnosti a výkonu sa "suché" čerpadlá primárne využívajú vo vykurovacích systémoch priemyselných, administratívnych budov a rozsiahlych obytných komplexov. Ich nevýhody zahŕňajú vyššiu hlučnosť, potrebu pravidelnej výmeny tesniacich kotúčov (každé 2-3 roky), riziko úniku chladiacej kvapaliny pri poruche tesnenia a nutnosť externého chladenia motora.
Konštrukcia "suchých" čerpadiel môže byť realizovaná v dvoch variantoch:
- Monoblok: Motor a kovové teleso sú spojené do jedného celistvého celku.
- Konzolový: Jednotlivé prvky sú upevnené na spoločnom ráme.
Výber správneho obehového čerpadla
Správny výber obehového čerpadla je kľúčovým predpokladom pre optimálnu funkciu celého vykurovacieho systému. Je dôležité poznamenať, že neexistujú jednotné štandardy pre označovanie čerpadiel, preto je nevyhnutné dôkladne študovať technické špecifikácie uvedené v návode na obsluhu konkrétneho modelu.
Kľúčové parametre pri výbere:
- Priemer pripojených potrubí: Musí zodpovedať priemeru potrubia vo vašom systéme.
- Maximálny povolený tlak (H): Predstavuje tlak potrebný na prekonanie hydraulického odporu celého systému.
- Prietok (Q): Určuje množstvo chladiacej kvapaliny, ktoré čerpadlo dokáže prepraviť za jednotku času.
- Výkon (P): Elektrický príkon čerpadla.
- Prevádzková teplota: Čerpadlá určené pre vykurovacie systémy sú navrhnuté na prevádzku pri teplotách do 130-150 °C.
- Hlučnosť: Pri výbere je obzvlášť dôležité dbať na tichú prevádzku, najmä v obytných priestoroch.
Výpočet potrebných parametrov
Pre nezávislé stanovenie primeranosti výkonu zariadenia je potrebné vykonať trojfázový výpočet:
Fáza 1: Stanovenie požadovaného výkonu čerpadla
Požadovaný tepelný výkon systému závisí od viacerých faktorov, vrátane materiálu stien, kvality tesnenia okien a tepelnoizolačných vlastností podlahy. Pre byty sa zvyčajne predpokladá hodnota 75-80 W/m², zatiaľ čo pre rodinné domy sa odporúča 100-120 W/m². Priemerný teplotný rozdiel na vstupe a výstupe kotla sa pohybuje okolo 10 °C.
Vzorec pre výpočet:
Požadovaný výkon (l/h) = (Vykurovaný objem (m²) * Tepelný výkon (W/m²)) / (1.16 * Teplotný rozdiel (°C))
Fáza 2: Výpočet potrebnného tlaku
Tlak je nevyhnutný na prekonanie celkového hydraulického odporu systému. Každý uzatvárací ventil a iný komponent potrubného systému má svoj vlastný indikátor hydraulického odporu, ktorý sa dá určiť pomocou špecializovaných tabuliek. Pri výbere je vhodné zvoliť väčší priemer potrubia, aby sa minimalizovala tlaková strata.
Fáza 3: Určenie vhodného výkonu čerpadla
Nasleduje porovnanie vypočítaných parametrov s tlakovo-prietokovými charakteristikami konkrétneho modelu čerpadla. Ak sa priesečník vypočítaných parametrov nachádza pod krivkou v grafe charakteristiky, dané zariadenie je pre systém vhodné.
Ďalšie funkcie a odporúčania:
- Regulácia otáčok: Moderné čerpadlá často umožňujú nastavenie rýchlosti otáčok motora, čo prispieva k presnejšiemu doladeniu vykurovacieho systému.
- Termostat a časovač: Tieto funkcie umožňujú automatizáciu prevádzky kotla v závislosti od aktuálnej teploty chladiacej kvapaliny a dennej doby.
- Plynulá regulácia: Čerpadlá s plynulo meniteľnou rýchlosťou obežného kolesa umožňujú autonómne riadenie prietoku chladiacej kvapaliny v rôznych vetvách systému.
- Rezerva výkonu: Odporúča sa zvoliť čerpadlo s charakteristikami o 20-30% vyššími, než sú vypočítané. To zníži prevádzkové zaťaženie a predĺži životnosť zariadenia.
- Filtrovanie: Je žiaduce, aby zariadenie disponovalo zabudovanou sieťkou na zachytávanie pevných častíc suspendovaných v chladiacej kvapaline.
- Značky: Odporúča sa vyberať čerpadlá od renomovaných výrobcov ako Calpeda, Grundfos, WILO, aj keď ich cena môže byť vyššia.
Pri výbere je vždy najlepšie konzultovať sa so špecialistami, najmä pri inštalácii komplexných systémov pre rodinné domy.
Tepelné čerpadlá typu voda-voda
Tepelné čerpadlo typu voda-voda využíva ako primárny zdroj energie teplo získané zo spodných alebo povrchových vôd. Tento typ čerpadla je koncepčne podobný systému zem-voda, kde sa energia získava z vodného prostredia.
Princíp fungovania
Z vybraného vodného zdroja (napríklad studňa, povrchový vodný tok) sa čerpá voda, ktorá následne prechádza cez výmenník tepla tepelného čerpadla. Použitá voda musí byť vrátená do toho istého zdroja, aby nedošlo k porušeniu vodného zákona (Zákon č. 364/2004 Z. z.).
Zdroje vody a ich využitie
- Studňa: Odobratá studničná voda sa vracia do tej istej vodonosnej vrstvy.
- Povrchové vodné toky (rieky, jazerá, rybníky): Ich využitie si vyžaduje súhlas vlastníkov alebo správcov vodného diela. V zimnom období môže byť povrchová voda blízko bodu mrazu, čo môže obmedzovať jej využitie.
- Odpadové teplo z priemyselných procesov: Predstavuje veľmi výhodný a energeticky bohatý zdroj tepla.
Efektivita a výkonové číslo (COP)
Tepelné čerpadlo počas svojej prevádzky spotrebúva elektrickú energiu, avšak získa približne 3 až 5-krát viac tepelnej energie. Tento pomer sa nazýva výkonové číslo (COP - Coefficient of Performance). Ak dodáme 1 kW elektrickej energie a získame 5 kW tepla, COP je 5. Hodnota COP sa mení v závislosti od aktuálneho elektrického príkonu, výstupnej teploty a teploty okolitého prostredia.
Letná prevádzka
Moderné tepelné čerpadlá majú schopnosť pracovať v reverznom (opačnom) režime počas letných mesiacov, čím poskytujú funkciu chladenia interiéru. Fungujú podobne ako chladnička, odoberajú teplo z vnútra budovy a odovzdávajú ho do okolia.
Historický kontext
Slovenský vedec Aurel Stodola, známy konštruktér prvého tepelného čerpadla na svete, v roku 1928 vytvoril zariadenie, ktoré dodnes funguje vo Švajčiarsku a zabezpečuje vykurovanie radnice v Ženeve s využitím tepla z jazera (uzavretý okruh). Aj keď jeho najväčšie úspechy boli v oblasti parných a spaľovacích turbín, jeho práca v oblasti tepelných čerpadiel mala zásadný význam. Aurel Stodola zomrel v roku 1942.
How heat pumps REALLY work - BBC World Service
Servis a údržba

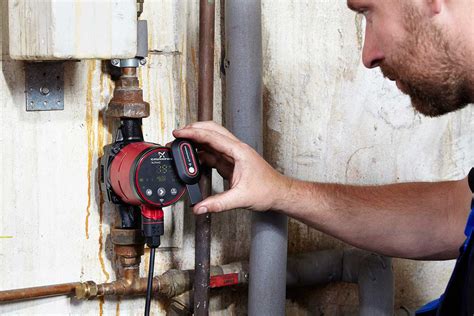

Pre zabezpečenie dlhej životnosti a spoľahlivej prevádzky obehového čerpadla je nevyhnutný pravidelný servis. V prípade akýchkoľvek porúch je potrebné obrátiť sa na kvalifikovaného servisného technika. Pri výmene starého čerpadla za nové je dôležité starostlivo zohľadniť jeho technické parametre a kompatibilitu s existujúcim systémom.
Riadiace jednotky pre obehové čerpadlá
Inštalácia moderného tepelného čerpadla predstavuje nielen ekonomicky výhodné, ale aj ekologicky zodpovedné riešenie pre vykurovanie a ohrev vody. Tieto zariadenia sú navrhnuté na ovládanie obehových čerpadiel ústredného kúrenia (ÚK), čo zaručuje ich efektívnu spoluprácu s kotlom.
Široký výber dostupných modelov riadiacich jednotiek umožňuje ich prispôsobenie špecifickým potrebám užívateľa a optimalizáciu prevádzky z hľadiska úspor energie a komfortu. Riadiace jednotky sú kľúčové pre dosiahnutie:
- ÚSPORY ENERGIE: Elektronický regulátor čerpadla ústredného kúrenia umožňuje optimalizovať spotrebu energie.
- BEZPEČNOSTI INŠTALÁCIE: Regulátor je špeciálne navrhnutý na ovládanie obehového čerpadla ÚK, čím zabezpečuje bezpečnú prevádzku.
- VEĽKÉHO VÝBERU ZARIADENÍ: Ponuka zahŕňa ako jednoduché modely s intuitívnym ovládaním, tak aj pokročilejšie varianty s rozšírenými funkciami.
Podrobné informácie o inštalácii regulátorov čerpadiel ústredného kúrenia a teplovodných systémov (TÚV) sú dostupné na odborných školeniach alebo v technických špecifikáciách produktov. Tieto zdroje poskytujú detailné pokyny na inštaláciu jednotlivých modelov.
Možnosť presného nastavenia výkonu vykurovacích mechanizmov podľa tepelných ziskov a strát v jednotlivých miestnostiach umožňuje reálne zníženie prevádzkových nákladov. Podobne ako iné zariadenia, aj regulátory čerpadiel by mali byť inštalované odborníkom.
Vybavenie vykurovacieho systému regulátorom čerpadla ústredného kúrenia predstavuje najefektívnejší spôsob optimalizácie prevádzky zdroja tepla. Ponuka spoločnosti TECH Controllers zahŕňa rôzne modely regulácií čerpadiel ústredného kúrenia, takže si každý užívateľ môže nájsť riešenie, ktoré presne zodpovedá špecifikám jeho inštalácie. Týmto spôsobom sa nielen šetria finančné prostriedky, ale zároveň sa predlžuje životnosť samotného čerpadla.
