Vetranie obytných priestorov je v nových moderných stavbách, kde sa kládol dôraz na nízke energetické straty a tesnosť stavby, nevyhnutnosťou. Rovnako je vhodné riadené vetranie s rekuperáciou tepla (rekuperácia) montovať aj do starších rodinných domov, ktoré prešli rekonštrukciou. Výpočtová hodnota pre jednu osobu je 60 m³ čerstvého vzduchu na osobu za hodinu.
Samozrejme, vetrať sa dá aj inými spôsobmi ako rekuperáciou. Spätné získavanie tepla, čiže rekuperácia, v podstate znamená, že teplom, ktoré by sme inak vypustili oknom nenávratne preč, dokážeme ohriať čerstvý privádzaný vzduch, a to až s 90% účinnosťou. To znamená, že ak máme vo vnútri 22°C a vonkajšia teplota je -10°C, dokážeme prívodný vzduch ohriať až na 19°C. A to bez nutnosti elektrického ohrevu vzduchu, s nákladmi len na chod ventilátorov.
Veľkou výhodou je aj pohodlie a komfort pri využívaní núteného vetrania s rekuperáciou. Na ovládacom paneli si môžete nastaviť presný časový úsek, kedy počas dňa sa vetranie spustí a na aký výkon. Rekuperácia tepla taktiež zabráni veľkým výkyvom teploty pri klasickom vetraní oknami.
Rekuperácia v kontexte rekonštrukcií
Pri rekonštrukcii starších rodinných domov sa väčšinou dbá na vizuálnu stránku a zníženie tepelných strát a energetickej náročnosti posilnením izolácií. Málokto si však uvedomí, že pri stavbe týchto rodinných domov boli použité materiály úplne inej kvality a konzistencie ako sú na dnešnom trhu. Taktiež sa v minulosti nedbalo na hydroizolácie a tepelné mosty.
Je mnoho prípadov, že po rekonštrukcii fasádnym zateplením a výmenou okien v rodinných domoch a bytoch enormne stúpla vlhkosť a znížila sa kvalita vzduchu a vnútorného prostredia. Výmena vzduchu, ktorá predtým bola (aj keď nechcene) zabezpečená netesnosťami a špárami v konštrukciách, zanikla. Z toho dôvodu často po stenách, v rohoch a popri oknách vidieť v rekonštruovaných objektoch mapy plesní, ktoré nebolo len vidieť, ale aj cítiť. Tomuto sa dá zabrániť práve riadeným vetraním za pomoci centrálnej rekuperačnej jednotky a vhodne navrhnutého rozvodu vzduchu, prípadne za pomoci lokálnych rekuperačných jednotiek. Takto sa v obytných priestoroch zvýši výmena vzduchu a zníži sa vhodnosť prostredia pre tvorbu nežiadúcich organizmov.
V lete môžeme rekuperačné zariadenie využívať na vychladzovanie obytných priestorov v noci, keď klesá vonkajšia teplota. Samozrejme, že s každou vašou otázkou týkajúcou sa rekuperácie tepla, vetrania, filtrácie vzduchu a konkrétne našich produktov sa môžete na nás kedykoľvek obrátiť.
Čo tvorí rekuperačnú jednotku?
Rekuperačné jednotky sa tešia čoraz väčšiemu záujmu investorov. Prijateľná cena, vysoká účinnosť a ďalšie nespochybniteľné výhody centrálneho riadeného vetrania so spätným získavaním tepla spôsobili, že rekuperačné jednotky sa v čoraz väčšej miere inštalujú nielen v nízkoenergetických, či pasívnych budovách, ale aj v bežných rodinných domoch.
Rekuperačná jednotka je tvorená:
- Ventilátormi na prívod a odvod vzduchu
- Filtrami vzduchu zabezpečujúcimi zdravú vnútornú klímu
- Výmenníkom tepla
- Automatickou reguláciou riadenia rekuperačnej jednotky
- V prípade potreby aj prídavným výhrevným telesom
Zo všetkých spomenutých komponentov nás bude najviac zaujímať výmenník tepla alebo ak chcete rekuperátor, ktorý môžeme bez preháňania nazvať srdcom celého systému.
Princíp fungovania rekuperačnej jednotky
Pri zjednodušenom opise princípu centrálne riadeného vetrania s rekuperáciou tepla treba začať pri stavebnom otvore urobenom vo fasáde, alebo presnejšie povedané v obvodovom plášti budovy. Cez tento otvor je prostredníctvom rozvodov do rekuperátora privádzaný čerstvý vonkajší vzduch, ktorý je filtrom rekuperačnej jednotky zbavený peľu, ostatných alergénov a všetkých prachových častíc. Zároveň sa cez filter privádza do tepelného výmenníka rovnaký objem vydýchaného vzduchu.
Čerstvý vzduch v tepelnom výmenníku rekuperátora absorbuje tepelnú energiu získanú z odvádzaného vzduchu, odkiaľ je zasa prostredníctvom rozvodov distribuovaný ďalej do jednotlivých miestností budovy. V lete to funguje rovnako, len opačne: vnútorný odchádzajúci vzduch chladí ten prichádzajúci zvonku. Ak v lete nie je spätný zisk tepla žiaduci, možno túto funkciu vypnúť. V takom prípade sa uzavrie tzv. obtoková klapka a vzduch zvonku postupuje okruhom mimo výmenník (letné bypass).
Prechod tepla od spotrebovaného vzduchu k privádzanému pritom prebieha cez vstavaný tepelný výmenník, kde teplý odchádzajúci vzduch odovzdá svoje teplo skrz teplovýmennú membránu prichádzajúcemu vzduchu zvonku, bez toho, aby sa premiešali. Čerstvý vzduch je najskôr privádzaný priechodkou vonkajšou obvodovou stenou k filtru, kde dôjde k jeho prečisteniu (je pritom možné aplikovať napríklad peľový filter, ktoré výrazne uľahčuje život alergikom). Následne sa vo výmenníku tepla ohreje od odchádzajúceho odpadového vzduchu a potom prúdi do interiéru.
Vydýchaný vzduch je plný látok, ktoré telu neprospievajú. Prevažuje v ňom oxid uhličitý doplnený baktériami, parou a výparmi napríklad z lepidiel a iných látok. Ak trávite deň v zle vetranej miestnosti, hrozí vám podráždenie krku, očí alebo dutín a bolesť hlavy. Ľudia trpiaci alergiou pocítili výraznú úľavu od ťažkostí po nasťahovaní do domu s rekuperáciou. Na rozdiel od čističiek vzduchu, ktoré filtrujú vzduch v jednej miestnosti, systém vetrania s rekuperáciou filtruje nasávaný vzduch pred jeho distribúciou do celého domu.
Zavesenie rekuperačnej jednotky
Typy výmenníkov tepla
V súčasnosti sú v rekuperačných jednotkách bežne využívané tri konštrukčné prevedenia výmenníkov tepla:
- Doskový výmenník tepla
- Rotačný výmenník tepla
- Entalpický výmenník tepla so spätným získavaním vlhkosti
Doskový výmenník tepla
V doskovom rekuperátore odvádzaný teplý vzduch odovzdáva svoju tepelnú energiu chladnejšiemu privádzanému vzduchu prostredníctvom tenkej hliníkovej dosky. Kondenzát sám o sebe nie je problémom, no pri takýchto rekuperačných jednotkách je veľmi dôležité dbať na to, aby kondenzát nezamrzol. Pri zamrznutí kondenzátu dochádza minimálne k zablokovaniu rekuperačnej jednotky. Tento typ výmenníka tepla prešiel v posledných rokoch viacerými úpravami. Vďaka nim však účinnosť doskových rekuperátorov vzrástla z pôvodných 50-60% na súčasných 90 až 95%. Spomenúť môžeme zmenu tvaru, ale aj prúdenie vzduchu. Pôvodné rekuperátory mali štvorcový tvar, ktorý je dnes nahradený šesťuholníkovým a krížový prietok vzduchu sa zmenil na protiprúdový. Rekuperačné jednotky s doskovými protiprúdovými výmenníkmi tepla sú naďalej vhodné predovšetkým do regiónov s miernejším klimatickým podnebím bez silných mrazov.
Rotačný výmenník tepla
Tento typ rekuperátora si dokáže veľmi dobre poradiť s náročnejšími klimatickými podmienkami a problém mu nebudú robiť ani nižšie mínusové teploty. Dôvod je jednoduchý: výhodou rotačného rekuperátora je, že vďaka otáčaniu sa nikdy nezamŕza a navyše do interiéru vracia nielen teplo, ale aj časť vzdušnej vlhkosti. Riešiť teda nemusíte ani odvod kondenzátu. Rotačný výmenník tepla je pokročilejšie a nákladnejšie riešenie. Jeho účinnosť je tiež vyššia a môže dosiahnuť 90 %. Pri prevádzke však vytvára viac šumu.
Entalpický výmenník tepla
Moderné rekuperačné jednotky sú vybavené membránovým entalpickým výmenníkom tepla, ktorý dokáže pracovať aj pri nižších vonkajších teplotách. Výhodou centrálnych vetracích jednotiek s entalpickým výmenníkom tepla je predovšetkým rekuperácia vlhkosti. Popri odovzdávaní tepla privádzanému vzduchu dokážu teda tieto rekuperátory spoľahlivo odovzdávať vlhkosť a tým prispieť k optimálnej relatívnej vlhkosti vzduchu v interiéri budov. Entalpický výmenník tepla odovzdávaním vlhkosti privádzanému vzduchu okrem toho eliminuje namŕzanie výmenníka.
Centrálna vs. Lokálna rekuperácia
Pri rozhodovaní o inštalácii rekuperačnej jednotky sa stretnete s dvoma hlavnými typmi systémov: centrálna a decentrálna (lokálna) rekuperácia.
Centrálna rekuperácia
Centrálna rekuperácia je zložitejšia na inštaláciu, potrebuje potrubné rozvody pre svoje vstupy a výstupy. Rekuperačná jednotka je umiestnená v technickej miestnosti, odkiaľ vedú potrubné rozvody do celej budovy. Týmto spôsobom zabezpečujete rekuperáciu v celej nehnuteľnosti. Stupeň spätného zisku tepla je v prípade centrálnych jednotiek vyšší ako u lokálnych zariadení. Pri výbere centrálnej rekuperačnej jednotky je dôležité, aby bolo vybrané zariadenie správne dimenzované. Čím väčší je vetraný priestor a čím viac osôb sa v ňom obvykle nachádza, tým výkonnejšiu vetraciu jednotku je potrebné voliť. Pri výbere vám bude nápomocný aj parameter "objemový tok vzduchu", ktorý výrobcovia uvádzajú v technickom popise. Napríklad obytnú plochu o veľkosti cca 200 m² možno obslúžiť centrálnou rekuperačnou jednotkou s objemovým tokom vzduchu asi 300 - 400 m³/h.
Decentrálna (lokálna) rekuperácia
Decentrálny vetrací systém, nazývaný aj lokálna rekuperácia, je druhou možnosťou bez potrubných rozvodov, kedy sú jednotlivé rekuperačné jednotky osadené v obvodovej stene. Lokálna rekuperácia je vhodná do bytov a menších domov, slúži pre jednu miestnosť. Pre vetranie jednotlivých miestností o priemernej veľkosti 20 - 30 m² potom postačí decentrálne rekuperačné zariadenie s objemovým tokom vzduchu cca 55 m³/h.
Ak sa pre riadené vetranie rozhodnete, je dôležité, aby bolo vybrané zariadenie správne dimenzované.
Výhody riadeného vetrania s rekuperáciou
Riadená ventilácia je v poslednej dobe nadmieru skloňovaný termín. Dôvodom je výstavba vysoko vzduchotesných domov s minimálnou spotrebou energie na vykurovanie, teda nízkoenergetických, pasívnych a podobných stavieb. Dostať do interiéru týchto objektov čerstvý vzduch a udržať hladinu CO2 na zdravotne bezpečnej úrovni možno teda iba pravidelným vetraním, ktoré by v ideálnom prípade malo prebiehať priemerne každú jednu hodinu na tri až päť minút. Riešením je automatická vetracia jednotka.
Medzi hlavné výhody rekuperácie patria:
- Energetická úspora: Rekuperácia tepla je spätné získavanie tepla z odpadového vzduchu, čím sa výrazne znižujú náklady na vykurovanie. Pri správnej kalibrácii môžete ušetriť až 30% nákladov na vykurovanie.
- Zlepšenie kvality vzduchu: Systém filtruje nasávaný vzduch pred jeho distribúciou do celého domu, čím odstraňuje prach, peľ a iné alergény.
- Zdravé vnútorné prostredie: Zabraňuje tvorbe plesní a nežiadúcich organizmov vďaka regulácii vlhkosti a zabezpečeniu neustálej výmeny vzduchu.
- Komfort: Zabraňuje veľkým teplotným výkyvom pri klasickom vetraní oknami a umožňuje nastaviť požadovaný čas a výkon vetrania.
- Bezpečnosť: V porovnaní s otvorenými oknami znižuje riziko vlámania.
- Tepelná pohoda v lete: V lete môže rekuperačné zariadenie slúžiť na vychladzovanie obytných priestorov.
Rekuperácia je inovatívna technológia, ktorá má zásadný vplyv na kvalitu vzduchu a pohodlie vo vašom dome či kancelárii. Môže nahradiť prirodzené vetranie, ktoré v mnohých ohľadoch znamená relatívne vysoké straty z vyrobenej tepelnej energie.
Údržba a starostlivosť

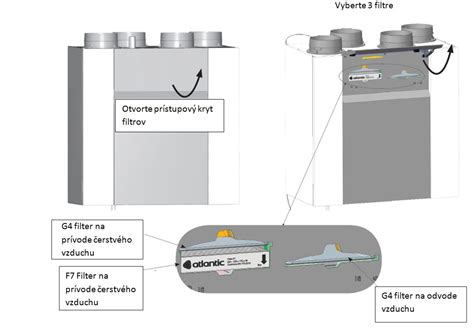

Tak ako pri všetkých ostatných technických vymoženostiach dnešnej doby, ktoré nám tak uľahčujú život, je potrebná ich starostlivosť a výnimkou nie je ani rekuperačný systém. Je dôležité si uvedomiť, že ak chcete mať doma skutočne čistý vzduch, musíte pravidelne meniť filtre. Kvalitná rekuperácia bude pamätať aj na pohodlný prístup k filtrom, ktoré je potrebné pravidelne vymieňať, a k výmenníku tepla na čistenie.
