Rekuperačné jednotky s protiprúdovým výmenníkom tepla

Rekuperačná jednotka s protiprúdovým výmenníkom tepla predstavuje kľúčový prvok moderných systémov riadeného vetrania, ktoré sú nevyhnutné pre zabezpečenie zdravej vnútornej klímy a zároveň dosiahnutie energetickej efektivity v budovách. Tieto systémy sa stávajú čoraz populárnejšími riešeniami pre domácnosti aj komerčné budovy, najmä v kontexte rastúceho dôrazu na energetickú úsporu a kvalitu vnútorného vzduchu. Vzduchotesne uzavreté budovy, ktoré sú typické pre modernú výstavbu, vyžadujú mechanické vetranie, aby sa predišlo problémom s nadmernou vlhkosťou, stagnujúcim vzduchom a zvýšenou koncentráciou CO2, ktoré môžu viesť k únave, bolestiam hlavy a zníženiu imunity obyvateľov.

Princíp fungovania rekuperácie tepla

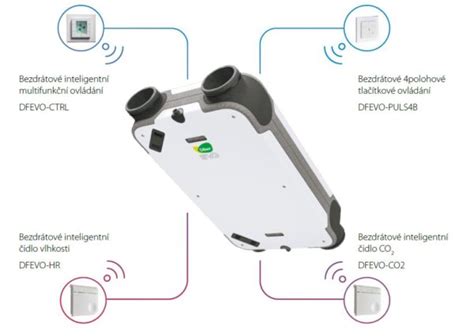

Centrálne rekuperačné jednotky sú navrhnuté tak, aby zabezpečili nepretržitý prísun čerstvého, filtrovaného vzduchu do obytných miestností, ako sú izby, spálne a obývačky, zatiaľ čo znehodnotený, vlhkosťou a pachmi zaťažený vzduch z hygienických miestností (kúpeľne, WC) a kuchyne je odvádzaný von z objektu. Kľúčovou funkciou týchto jednotiek je rekuperácia tepla, pri ktorej sa teplo z odvádzaného vzduchu využíva na predohrev prichádzajúceho čerstvého vzduchu. Týmto spôsobom sa minimalizujú tepelné straty, ktoré by inak vznikali pri bežnom vetraní, a znižujú sa náklady na vykurovanie.

Typy výmenníkov tepla

V rekuperačných jednotkách sa stretávame predovšetkým s dvoma typmi výmenníkov tepla:

• Protiprúdový výmenník tepla: Tento typ výmenníka je charakteristický tým, že prúdy privádzaného a odvádzaného vzduchu tečú v opačných smeroch, čo umožňuje maximálne efektívny prenos tepla. Vďaka tomu dosahujú vysokú účinnosť rekuperácie tepla, často až nad 90%. Jednotky s týmto typom výmenníka sú bežné v mnohých modeloch, vrátane produktov značiek ako Komfovent (napr. DOMEKT CF 700 V), DUPLEX EC5/ECV5, SABIK, EHR, VL, RDCD, DOMEO 210, NEMBUS 210 a CADS Flexeo 210.
• Rotačný výmenník tepla: Tento typ výmenníka využíva pomaly rotujúce koleso vyrobené z materiálu s vysokou tepelnou vodivosťou, ktoré prenáša teplo z odvádzaného vzduchu do privádzaného. Rotačné výmenníky sú často preferované v chladnejších klimatických podmienkach kvôli ich vysokej ročnej účinnosti a minimalizácii rizika namŕzania. Medzi jednotky využívajúce tento typ výmenníka patria napríklad niektoré modely radu SAVE a Rovento.

Okrem klasických výmenníkov tepla existujú aj entalpické výmenníky, ktoré okrem tepla dokážu preniesť aj časť vzdušnej vlhkosti. Tieto výmenníky sú obzvlášť prospešné v zimných mesiacoch, kedy môže dôjsť k nadmernému vysušovaniu vnútorného vzduchu. Entalpické výmenníky pomáhajú optimalizovať vlhkosť vzduchu v interiéri, čím zvyšujú komfort bývania a chránia pred príliš suchým vzduchom. Príkladom sú entalpické výmenníky od výrobcov Zehnder a Paul, ktoré sú schopné prenášať vlhkosť cez špeciálne polymérické membrány bez prenosu pachov a mikróbov.

Kľúčové vlastnosti a výhody rekuperačných jednotiek

Pri výbere rekuperačnej jednotky je dôležité zohľadniť niekoľko kľúčových vlastností a výhod, ktoré ovplyvňujú jej výkon, efektivitu a vhodnosť pre konkrétnu aplikáciu:

• Maximálny vzduchový výkon: Vyjadruje množstvo vzduchu, ktoré jednotka dokáže spracovať za jednotku času pri danom statickom tlaku (napr. 637 m³/h pri 100 Pa pre DOMEKT CF 700 V).
• Tepelná účinnosť: Udáva, aké percento tepla z odvádzaného vzduchu sa dokáže preniesť na privádzaný vzduch. Moderné protiprúdové výmenníky dosahujú účinnosť až 90-97% (napr. SABIK, RDCD), zatiaľ čo rotačné výmenníky môžu dosiahnuť až 87% a entalpické výmenníky až 95%.
• Hlukové parametre: Nízka hladina hluku je dôležitá pre komfortné bývanie. Výrobcovia sa snažia minimalizovať hlučnosť pomocou kvalitných ventilátorov a konštrukcie jednotky.
• Kvalitné spracovanie: Odolná konštrukcia, kvalitné materiály (napr. pozinkovaný oceľový plech s izoláciou, hliníkové profily) a precízne vyhotovenie zabezpečujú dlhú životnosť a spoľahlivú prevádzku.
• Elektrický ohrievač: Mnohé jednotky sú štandardne vybavené elektrickým predohrevom alebo dohrevom vzduchu, ktorý je možné v prípade potreby deaktivovať alebo nahradiť externým vodným ohrievačom.
• Spracovanie riadenia: Pokročilé riadiace systémy (napr. C6. pre DOMEKT, AM pre DUPLEX, Digireg®) umožňujú automatickú prevádzku, plynulú reguláciu otáčok ventilátorov, ovládanie by-passu, monitorovanie kvality vzduchu (CO2, vlhkosť) a integráciu s inými systémami budovy.
• Filtre: Jednotky sú vybavené filtrami na prívod aj odvod vzduchu, ktoré zabezpečujú filtráciu prachových častíc a nečistôt. Bežné sú filtre tried M5, G4, ale voliteľne sú k dispozícii aj filtre vyššej triedy ako F7 alebo M7.
• Možnosti montáže: Rekuperačné jednotky sú dostupné v rôznych prevedeniach - vertikálne (nástenné), horizontálne (podstropné, parapetné) a kompaktné, čo umožňuje ich inštaláciu v rôznych priestoroch, vrátane bytov s obmedzeným priestorom alebo bez technickej miestnosti.
• By-pass: Funkcia by-pass umožňuje v letných mesiacoch priame vetranie bez rekuperácie tepla, čím sa zabráni zbytočnému ohrevu interiéru.
• Nízka spotreba energie: Použitie energeticky úsporných EC motorov vo ventilátoroch znižuje prevádzkové náklady jednotky.

Príklady rekuperačných jednotiek a ich aplikácie

Trh ponúka širokú škálu rekuperačných jednotiek od rôznych výrobcov, ktoré sa líšia technickými parametrami, funkciami a určením:

• Komfovent DOMEKT CF 700 V: Vertikálna rekuperačná jednotka s protiprúdovým výmenníkom, kvalitným riadením a možnosťou výmeny entalpického rekuperátora za kondenzačný. Vhodná pre rodinné domy.
• DUPLEX EC5 / ECV5: Centrálne rekuperačné jednotky s pokročilou reguláciou AM, určené pre nízkoenergetické a pasívne rodinné domy, s možnosťou inteligentného zónového riadenia a prepojenia s inými systémami.
• Zehnder ComfoAir Q / E / ComfoAir: Komfortné riešenia vetrania vhodné pre rodinné domy, kancelárie a komerčné budovy, s možnosťou montáže na stenu alebo podstavec. Zabezpečujú vysokú účinnosť rekuperácie tepla a možnosť výberu entalpického výmenníka.
• SABIK: Rekuperačné jednotky s plastovým protiprúdovým výmenníkom s vysokou účinnosťou až 94%, EC motormi a automatickým riadiacim systémom. Určené pre byty a rodinné domy.
• EHR: Kompaktné a ľahké rekuperačné jednotky s vysokou účinnosťou, určené pre montáž na strop alebo podlahu v bytoch a rodinných domoch.
• VL Lossnay: Decentrálne rekuperačné jednotky s krížovým alebo protiprúdovým výmenníkom, vyznačujúce sa nízkou spotrebou energie a tichým chodom.
• RDCD: Rekuperačné jednotky s plastovým protiprúdovým výmenníkom s účinnosťou až 97%, EC motormi a možnosťou inštalácie v interiéri.
• DOMEO 210: Rekuperačná jednotka s protiprúdovým výmenníkom s účinnosťou až 92%, EC motormi a skriňou z EPP.
• NEMBUS 210: Rekuperačná jednotka s protiprúdovým výmenníkom s účinnosťou až 93%, EC motormi a automatickým riadiacim systémom s reguláciou prietoku.
• Rovento: Vetracie jednotky s rotačným výmenníkom tepla, vhodné pre rodinné domy, kancelárie a školy, s úspornými EC motormi a možnosťou výberu rôznych filtrov.
• CADS Flexeo 210: Statické rekuperačné jednotky s protiprúdovým doskovým výmenníkom bez obtoku, určené pre bytové domy a menšie komerčné objekty.
• VMCS: Rekuperačné jednotky s plastovým protiprúdovým výmenníkom pre školy, komerčné a verejné budovy, s možnosťou horizontálnej montáže pod strop.

Integrácia rekuperačných systémov do vetrania budov predstavuje efektívne riešenie pre udržanie optimálnej teploty a čistoty vzduchu bez zbytočného plytvania energiou. Tieto systémy sú široko odporúčané odborníkmi a legislatívou EÚ z dôvodu ich prínosu k energetickej efektívnosti.
