Rekuperácia v nevykurovanom priestore: Princíp fungovania a inštalácia

Vetranie obytných priestorov je v nových moderných stavbách, kde sa zvlášť dbá na nízke energetické straty a tesnosť stavby, nevyhnutnosťou. Takisto je vhodné riadené vetranie s rekuperáciou tepla (rekuperácia) montovať aj do starších rodinných domov, ktoré boli rekonštruované.

Výpočtová hodnota pre jednu osobu je 60 m³ čerstvého vzduchu na osobu za hodinu. Samozrejme, že vetrať sa dá aj inými spôsobmi ako rekuperáciou. Spätné získavanie tepla, čiže rekuperácia, v podstate znamená, že teplom, ktoré by sme inak vypustili oknom nenávratne preč, dokážeme ohriať čerstvý privádzaný vzduch, dokonca až s 90% účinnosťou. To znamená, že ak máme vo vnútri 22 °C a vonkajšia teplota je -10 °C, dokážeme ohriať prívodný vzduch až na 19 °C. A to bez nutnosti elektrického ohrevu vzduchu, s nákladmi len na chod ventilátorov.

Veľkou výhodou je aj pohodlie a komfort pri využívaní núteného vetrania s rekuperáciou. Na ovládacom panely si nastavíte presný časový úsek, kedy počas dňa sa vetranie spustí a na aký výkon. Rekuperácia tepla takisto zabráni veľkým výkyvom teploty pri klasickom vetraní oknami.

Rekuperácia pri rekonštrukcii starších domov

Pri rekonštrukcii starších rodinných domov sa väčšinou dbá na vizuálnu stránku a zníženie tepelných strát a energetickej náročnosti posilnením izolácií, ale málokto si uvedomí, že pri stavbe týchto rodinných domov boli použité materiály úplne inej kvality a konzistencie ako sú na dnešnom trhu. Takisto sa v minulosti nedbalo na hydroizolácie a tepelné mosty.

Je mnoho prípadov, že po rekonštrukcii fasádnym zateplením a výmenou okien v rodinných domoch a bytoch enormne stúpla vlhkosť a znížila sa kvalita vzduchu a vnútorného prostredia. Výmena vzduchu, ktorá predtým bola (aj keď nechcene) netesnosťami a špárkami v konštrukciách zanikla. A z toho dôvodu často po stenách, v rohoch a popri oknách vidieť v rekonštruovaných objektoch mapy plesní, ktoré nebolo len vidieť, ale aj cítiť.

Tomuto sa dá zabrániť práve riadeným vetraním za pomoci centrálnej rekuperačnej jednotky a vhodne navrhnutého rozvodu vzduchu, prípadne za pomoci lokálnych rekuperačných jednotiek. Takto sa v obytných priestoroch zvýši výmena vzduchu a zníži sa vhodnosť prostredia pre tvorbu nežiadúcich organizmov.

Princíp fungovania rekuperačnej jednotky

Rekuperačné jednotky sa tešia čoraz väčšiemu záujmu investorov. Prijateľná cena, vysoká účinnosť a ďalšie nespochybniteľné výhody centrálneho riadeného vetrania so spätným získavaním tepla spôsobili, že rekuperačné jednotky sa v čoraz väčšej miere inštalujú nielen v nízkoenergetických, či pasívnych budovách, ale aj v bežných rodinných domoch.

Rekuperačná jednotka je tvorená ventilátormi na prívod a odvod vzduchu, filtrami vzduchu zabezpečujúcimi zdravú vnútornú klímu, výmenníkom tepla, automatickou reguláciou riadenia rekuperačnej jednotky, no a v prípade potreby aj prídavným výhrevným telesom. Nuž a zo všetkých spomenutých komponentov nás bude najviac zaujímať výmenník tepla alebo ak chcete rekuperátor, ktorý môžeme bez preháňania nazvať srdcom celého systému.

Pri zjednodušenom opise princípu centrálne riadeného vetrania s rekuperáciou tepla treba začať pri stavebnom otvore urobenom vo fasáde, alebo presnejšie povedané v obvodovom plášti budovy. Cez tento otvor je prostredníctvom rozvodov do rekuperátora privádzaný čerstvý vonkajší vzduch, ktorý je filtrom rekuperačnej jednotky zbavený peľu, ostatných alergénov a všetkých prachových častíc. Zároveň sa cez filter privádza do tepelného výmenníka rovnaký objem vydýchaného vzduchu. Čerstvý vzduch v tepelnom výmenníku rekuperátora absorbuje tepelnú energiu získanú z odvádzaného vzduchu, odkiaľ je zasa prostredníctvom rozvodov distribuovaný ďalej do jednotlivých miestností budovy.

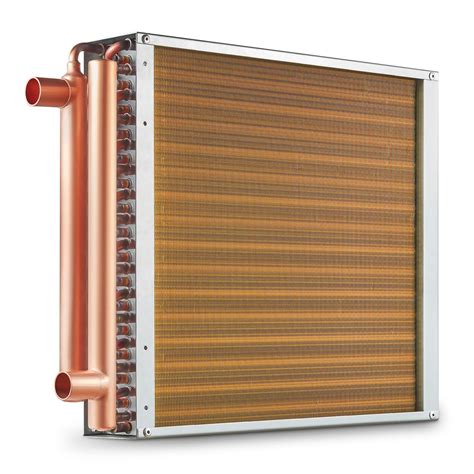

Typy výmenníkov tepla v rekuperačných jednotkách

V súčasnosti sú v rekuperačných jednotkách bežne využívané tri konštrukčné prevedenia výmenníkov tepla:

• Doskový
• Rotačný
• Entalpický výmenník tepla so spätným získavaním vlhkosti

Doskový výmenník tepla

Tento typ výmenníka tepla prešiel v posledných rokoch viacerými úpravami. Vďaka nim však účinnosť doskových rekuperátorov vzrástla z pôvodných 50-60% na súčasných 90 až 95%. Spomenúť môžeme zmenu tvaru, ale aj prúdenie vzduchu. Pôvodné rekuperátory mali štvorcový tvar, ktorý je dnes nahradený šesťuholníkovým a krížový prietok vzduchu sa zmenil na protiprúdový.

Rekuperačné jednotky s doskovými protiprúdovými výmenníkmi tepla sú naďalej vhodné predovšetkým do regiónov s miernejším klimatickým podnebím bez silných mrazov. V doskovom rekuperátore odvádzaný teplý vzduch odovzdáva svoju tepelnú energiu chladnejšiemu privádzanému vzduchu prostredníctvom tenkej hliníkovej dosky. Kondenzát sám o sebe nie je problémom, no pri takýchto rekuperačných jednotkách je veľmi dôležité dbať na to, aby kondenzát nezamrzol. Pri zamrznutí kondenzátu dochádza minimálne k zablokovaniu rekuperačnej jednotky.

Rotačný rekuperátor

Tento typ rekuperátora si dokáže veľmi dobre poradiť s náročnejšími klimatickými podmienkami a problém mu nebudú robiť ani nižšie mínusové teploty. Dôvod je jednoduchý: výhodou rotačného rekuperátora je, že vďaka otáčaniu sa nikdy nezamŕza a navyše do interiéru vracia nielen teplo, ale aj časť vzdušnej vlhkosti. Riešiť teda nemusíte ani odvod kondenzátu.

Entalpický výmenník tepla

Moderné rekuperačné jednotky sú vybavené membránovým entalpickým výmenníkom tepla, ktorý dokáže pracovať aj pri nižších vonkajších teplotách. Výhodou centrálnych vetracích jednotiek s entalpickým výmenníkom tepla je predovšetkým rekuperácia vlhkosti. Popri odovzdávaní tepla privádzanému vzduchu dokážu teda tieto rekuperátory spoľahlivo odovzdávať vlhkosť a tým prispieť k optimálnej relatívnej vlhkosti vzduchu v interiéri budov. Entalpický výmenník tepla odovzdávaním vlhkosti privádzanému vzduchu okrem toho eliminuje namŕzanie výmenníka.

Centrálne vs. Lokálne rekuperačné jednotky

V zásade rozlišujeme tri základné prístupy, ako je možné rozdeliť technologické celky, ktoré slúžia pre spätné získavanie tepla pri nevyhnutnom vetraní obytných priestorov:

1. Centrálne rekuperačné jednotky

Centrálne riešenie, pokiaľ je odborne navrhnuté a zrealizované, prináša istotu vyvetrania všetkých priestorov. Nevýhodou je určite väčšia priestorová náročnosť a vyššie nároky na koordináciu realizácie. Množstvo inštalácií s centrálnou vzduchotechnickou jednotkou a ich prevádzka zbytočne „prevetráva“ a presúša obytné priestory. V mnohých prípadoch je zase centralizované riešenie už nerealizovateľné vzhľadom k požiadavkám na interiér a neschopnosť umiestniť vzduchotechnické rozvody.

Príkladom centrálnej rekuperačnej jednotky je Zehnder ComfoAir Q s entalpickým výmenníkom tepla, ktorý dosahuje až 95% účinnosť rekuperácie tepla a je energeticky účinný s nízkou spotrebou energie.

2. Lokálne rekuperačné jednotky

Najlacnejším a najjednoduchším riešením sú nepochybne decentralizované rekuperačné jednotky, ktoré nie sú závislé na rozvodoch vzduchu a riešia lokálne vetranie priestoru, v ktorom sú inštalované. Lacnejšie produkty na trhu nie sú dostatočne účinné a nezaisťujú skutočne kvalitnú výmenu vzduchu. Drahšie jednotky sa na druhej strane svojou cenou vyrovnajú inštalácii základnej centrálnej jednotky s rozvodmi a montážou. Pre decentralizované jednotky je tiež výhodou možnosť vetrať len tie priestory, v ktorých je to potrebné.

Príklady lokálnych rekuperačných jednotiek zahŕňajú:

• Lokálny rekuperátor MAICO (ELICENT, DYNAIR) ∅100mm: Pre jednu miestnosť do 30 m², účinnosť až 90%, 2-rýchlostný, jednoduchá inštalácia, vhodný pre kuchyne, kúpeľne, byty, domy.
• Lokálny rekuperátor REC Duo 150: Založený na princípe striedavého prúdenia.
• Najtichší lokálny rekuperátor Blauberg Vento Expert A50-1 W V.3: S možnosťou ovládania smartfónom, s predĺženým potrubím.
• Lokálny rekuperátor Blauberg Freshpoint 160-E L07: Dvojmotorový s predohrevom, moderné riešenie s kvalitnou filtráciou a inteligentným ovládaním.

3. Komplexné viacúčelové jednotky

Okrem základných rekuperačných jednotiek sa na trhu vyskytujú aj komplexné viacúčelové stroje, ktoré v rámci jedného zariadenia riešia komplexne aj ďalšie požiadavky súvisiace s vykurovaním a ohrevom teplej vody. Typickým príkladom sú tepelné čerpadlá vzduch/voda, ktoré využívajú odpadový vzduch k ohrevu vody. Výhodou takéhoto riešenia je vyšší energetický výťažok odpadového vzduchu a skutočné využitie nielen citeľného, ale aj skupenského tepla pri kondenzácii vzdušnej vlhkosti odpadového vzduchu.

Výhody a nevýhody rekuperácie

Rekuperačné systémy sú ideálnym riešením pre každého, kto chce zvýšiť energetickú účinnosť svojho bývania a zároveň si udržať vysokú úroveň komfortu a zdravia v domácnosti.

Pozor! Nevýhody vychádzajú z nesprávneho nainštalovania a údržby. Rekuperácia nedokáže vyriešiť všetko. Preto ju netreba preceňovať, ale ani podceňovať. V kombinácii s vašim zdravým rozumom rekuperácia zabezpečí vysokú kvalitu a komfort vášho bývania.

Kedy sa oplatí investícia do rekuperácie?

Investovať do rekuperačného systému sa najviac oplatí v prípadoch, kde možno očakávať rýchlu návratnosť investovaných prostriedkov vďaka úsporám na energiách. Tu sú hlavné situácie, kedy je rekuperácia najvýhodnejšia:

Novostavby

Pri projektovaní nových domov je možné rekuperačný systém integrovať efektívne a optimalizovať jeho umiestnenie a výkon. To umožňuje maximálne využitie jeho potenciálu a dosiahnutie najvyšších energetických úspor.

Komplexná rekonštrukcia

Pri rozsiahlych renováciách starších budov sa rekuperačný systém integruje tak, aby bol v súlade s novými izolačnými štandardmi a energetickými požiadavkami. Táto synchronizácia značne zvýši celkovú energetickú účinnosť budovy.

Rekuperačné systémy sú efektívnejšie ako klasické ventilačné systémy, ktoré nezachytávajú teplo odchádzajúceho vzduchu. Rekuperácia dokáže vrátiť väčšinu tepla späť do interiéru, čím sa výrazne znižujú náklady na vykurovanie alebo chladenie. Zakúpenie rekuperácie predstavuje vyššie počiatočné náklady, ale dlhodobé úspory a zlepšenie kvality života tieto náklady viac ako kompenzujú, najmä v domácnostiach, kde je potrebné dosiahnuť vysokú energetickú efektivitu.

Cena rekuperácie

Priemerná cena za kompletný rekuperačný systém do rodinného domu sa pohybuje od 5 000 do 10 000 eur, v závislosti od veľkosti objektu, typu systému a náročnosti inštalácie. V prípade menších, tzv. lokálnych jednotiek (napr. do jednej miestnosti alebo bytu), sa cena pohybuje medzi 1 500 až 3 000 eur.

Prečo je ten cenový rozptyl taký veľký? Pretože závisí od viacerých faktorov:

• Veľkosť objektu - čím väčší dom, tým výkonnejší systém potrebujete, a tým viac vzduchotechniky a práce to celé zaberie.
• Typ rekuperačnej jednotky - centrálne systémy sú efektívnejšie (ale aj drahšie) ako menšie, lokálne riešenia.
• Komplexnosť inštalácie - vedenie rozvodov cez viacero podlaží, prerábanie stien či podhľadov zvyšuje cenu.
• Materiály - kvalitnejšie potrubie, lepšia izolácia alebo výkonnejší zemný výmenník tepla síce zdvihnú cenu, ale zvýšia aj efektivitu a životnosť systému.
• Cena práce - firmy majú rôzne sadzby a úroveň služieb.

Ako si vybrať správny rekuperačný systém?

Voľba aký typ rekuperácie použiť závisí od toho, v akom štádiu výstavby máte dom a podľa toho, koľko financií chcete do rekuperácie investovať. Na základe toho zvolíme variant s lokálnymi alebo centrálnymi jednotkami.

Tu sú kroky a faktory, ktoré by ste mali zvážiť pri rozhodovaní:

• Veľkosť a typ vašej nehnuteľnosti: Zohľadnite rozlohu a dispozíciu vášho domu.
• Individuálne potreby: Uvažujte o vašich konkrétnych požiadavkách, ako je citlivosť na alergény alebo potreba ventilácie v určitých častiach domu.
• Klimatické podmienky: Systém musí byť prispôsobený podmienkam, v ktorých sa vaša nehnuteľnosť nachádza.
• Konzultácia s odborníkmi: Dôležité je hľadať radu od skúsených profesionálov.
• Údržba: Pred výberom systému zvážte aj potrebnú údržbu a prístupnosť servisných služieb.
• Možnosti prispôsobenia: Niektoré systémy ponúkajú pokročilé možnosti, ako sú inteligentné ovládanie cez aplikáciu alebo integrované filtračné systémy.

Zváženie týchto faktorov vám pomôže zvoliť rekuperačný systém, ktorý bude najlepšie vyhovovať vašim potrebám a zároveň zabezpečí, že vaša investícia do rekuperácie prinesie očakávané výsledky.

Inštalácia rekuperácie v rôznych typoch budov

Rekuperačná jednotka umiestnená v podkroví je veľmi zaujímavé riešenie, ale má určité obmedzenia. Základná podmienka je vybrať rekuperačnú jednotku, ktorá je konštruovaná do chladnejších priestorov, napr. do podstrešného priestoru bungalovu. Takáto rekuperačná jednotka je lepšie zaizolovaná tepelnou izoláciou. Ak by v podstrešnom priestore došlo k zamŕzaniu, treba izolovať aj odvod kondenzátu. Odvod kondenzátu je ideálne viesť z rekuperačnej jednotky priamo do vykurovaných priestorov.

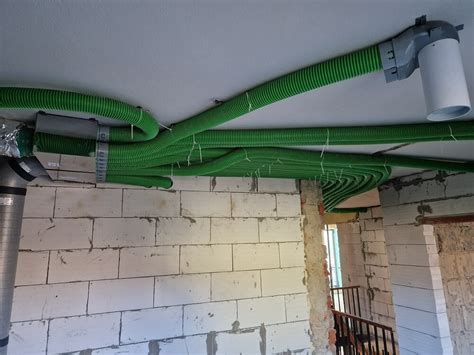

Treba si dať pozor na to, aby rozvody smerom k jednotlivým výustkám boli zaizolované tepelnou izoláciou. Nesmie sa tam nachádzať ani kúsok odhaleného potrubia, inak by došlo k zníženiu účinnosti rekuperačného systému a k strate tepla. Veľmi pravdepodobne by v takomto mieste nastal problém s kondenzáciou vzdušnej vlhkosti v potrubí. Pri veľkých nezaizolovaných prestupoch sa dokonca môže stať, že zrazená vzdušná vlhkosť začne kvapkať z jednotlivých výustiek.

Veľmi dôležité je pri prestupe potrubia smerom do interiéru dôkladne tepelne zaizolovať miesto prestupu a urobiť ho paronepriepustné. Hliníkovou páskou zalepte všetky netesnosti na parozábrane, tak aby vnútorný vzduch cez nejakú špáru neunikal okolo rekuperačného potrubia do podstrešného priestoru. Tieto problémy sú odstrániteľné dôkladným tepelným zaizolovaním. Predídete im kontrolou prestupov rekuperačných potrubí z interiéru do podstrešného priestoru. Potom by vznik kondenzátu v potrubiach nemal nastať. Prívodné a odvodné potrubie musí byť taktiež tepelne izolované, ideálne aspoň 50 mm tepelnej izolácie, aby systém zbytočne nestrácal svoju účinnosť.

Takto zhotovený systém sa v zahraničí bežne používa pri rekonštrukciách alebo v prípade nedostatku miesta v interiéri.

Rekuperácia v lete - Pasívne chladenie

Vedeli ste, že systém rekuperácie môže v lete fungovať aj ako pasívne chladenie? Využitím studeného nočného vzduchu dokáže rekuperácia mierne ochladiť interiér, pričom môžete vetrať aj s uzavretými oknami. To znamená, že si môžete užívať nerušený spánok bez hluku z vonkajšieho prostredia či obťažujúceho hmyzu. Dôležité však je dodať, že rekuperácia nie je náhradou klimatizácie.

V lete môžeme rekuperačné zariadenie využívať na vychladzovanie obytných priestorov v noci, keď klesá vonkajšia teplota. Príkladom je letný bypass, ktorý slúži na odklonenie odvádzaného vzduchu pozdĺž výmenníka tepla počas leta, keď sa očakávajú vyššie teploty. Komfortná teplota je plynulo nastaviteľná. Obtekanie je automaticky riadené na základe nastavenej komfortnej teploty a otvára alebo zatvára sa na základe rozdielu medzi vnútornou a vonkajšou teplotou. Prostredníctvom bypassovej prevádzky možno v lete vetrať dom priamo chladnejším nočným vzduchom.

Výmena vzduchu a kvalita vnútorného prostredia

Koncentráciu oxidu uhličitého meriame v jednotkách ppm (parts per million). Bežne v prírode je koncentrácia zhruba 300 - 450 ppm. Pri stúpajúcej koncentrácii oxidu uhličitého sa začínajú dostavovať pocit vydýchaného vzduchu, nastupuje únava, klesá sústredenosť. Pri hodnote 3000 - 5000 ppm sa zvyšuje srdcová frekvencia a nastupuje bolesť hlavy. Veľmi vysoké koncentrácie v rádovo desiatkach tisícov ppm môžu viesť až k bezvedomiu a smrti. Hlavný zdroj CO₂ v domácnosti predstavuje človek. Zvýšiť koncentráciu oxidu uhličitého v domácnosti pomáha aj varenie na plameni a svoj podiel majú aj domáci miláčikovia.

Nedostatočná výmena vzduchu môže najmä u nových domov spôsobiť vlhkosť a výskyt plesní. Naruší sa tým stavebná konštrukcia a nehnuteľnosť stráca na hodnote.

Rekuperácia predstavuje moderné a efektívne riešenie, ako udržiavať čerstvý vzduch vo vašom interiéri, zároveň minimalizovať tepelné straty a ušetriť na nákladoch za vykurovanie. Okrem čerstvého vzduchu prúdi do domácnosti tiež čistý vzduch. Rekuperačné jednotky bývajú vybavené rôznymi filtrami (uhlíkovým, protiprachovým a pod.).

Záver

Rekuperácia je kľúčovým faktorom pre zvýšenie energetickej účinnosti a zlepšenie kvality vzduchu vo vašom dome. Tento článok vám poskytol komplexný prehľad o tom, ako rekuperácia funguje, kedy je jej inštalácia finančne výhodná a aké sú s ňou spojené náklady. Zistíte, ako rekuperačný systém prispeje k lepšiemu ovzdušiu v dome a úspore nákladov na vykurovanie či chladenie.

Rekuperácia je atraktívnou možnosťou pre zlepšenie energetickej efektívnosti a kvality vzduchu v domácnostiach, čo ju predurčuje na zváženie ako hodnotnú investíciu. Pred podniknutím krokov k inštalácii je kľúčové podrobne posúdiť všetky jej výhody a nevýhody.
