Rekuperácia: Princíp fungovania a výhody pre váš domov

Rekuperácia je inovatívna technológia, ktorá má zásadný vplyv na kvalitu vzduchu a pohodlie vo vašom dome či kancelárii. Vydýchaný vzduch je plný látok, ktoré telu neprospievajú. Prevažuje v ňom oxid uhličitý doplnený baktériami, parou a výparmi napríklad z lepidiel a iných látok. Ak trávite deň v zle vetranej miestnosti, hrozí vám podráždenie krku, očí alebo dutín a bolesť hlavy.

Ľudia trpiaci alergiou pocítili výraznú úľavu od ťažkostí po nasťahovaní do domu s rekuperáciou. Na rozdiel od čističiek vzduchu, ktoré filtrujú vzduch v jednej miestnosti, systém vetrania s rekuperáciou filtruje nasávaný vzduch pred jeho distribúciou do celého domu.

Ako rekuperácia funguje a aké sú jej výhody?

Spätné získavanie tepla, čiže rekuperácia, v podstate znamená, že teplom, ktoré by sme inak vypustili oknom nenávratne preč, dokážeme ohriať čerstvý privádzaný vzduch. Dokonca až s 90% účinnosťou. To znamená, že ak máme vo vnútri 22°C a vonkajšia teplota je -10°C, dokážeme ohriať prívodný vzduch až na 19°C. A to bez nutnosti elektrického ohrevu vzduchu, s nákladmi len na chod ventilátorov.

Pri nútenom vetraní s rekuperáciou tepla prebieha proces odovzdávania tepla medzi odvádzaným (vnútorným, odpadovým) a privádzaným (vonkajším, čerstvým) vzduchom v rekuperačnom výmenníku, ktorý sa nachádza vo vzduchotechnickej jednotke. Tento výmenník je srdcom rekuperačného systému, ktorý udrží v obytnom priestore teplo.

Privádzaný aj odpadový vzduch sa filtruje filtrami, ktoré sú súčasťou rekuperačného zariadenia. Vnútorné obytné prostredie sa tak neznečisťuje prachom z vonkajšieho prostredia a časti vetracieho potrubia a rekuperačnej jednotky nebudú zanesené nečistotami. Vo výmenníku sa v zimnom období chladný vonkajší vzduch ohreje (využije sa vyššia teplota vnútorného odchádzajúceho vzduchu).

Pomocou rekuperačnej jednotky je možné znížiť tepelné straty, keďže sa z vypúšťaného vzduchu získava teplo. Keď ide o nútené vetranie s rekuperáciou, prúdy privádzaného a odvádzaného vzduchu sú oddelené, nemôže prísť k ich zmiešaniu ani k prenosu pachov. Účinnosť rekuperácie tepla môže byť veľmi vysoká, 80% až 95% v závislosti od toho, aký rekuperačný výmenník je nainštalovaný a aký je prietokový objem vzduchu, ktorý ním prechádza.

Teplovodný alebo elektrický ohrievač zabezpečuje dodanie zvyšnej tepelnej energie, ktorá je potrebná na dohriatie privádzaného vzduchu na požadovanú teplotu.

Výhody rekuperácie pre kvalitu vzduchu a zdravie

Rekuperácia je v podstate spätné získavanie tepla. Do rekuperačného výmenníka vnútri vzduchotechnickej jednotky sú privádzané tak teplý odpadový vzduch z rodinného domu, ako aj čerstvý vonkajší vzduch. Tieto dva prúdy sú od seba dokonale oddelené sústavou kanálikov, aby nedochádzalo k prieniku pachov z odpadového do čerstvého vzduchu.

Často po stenách, v rohoch a popri oknách vidieť v rekonštruovaných objektoch mapy plesní, ktoré nebolo len vidieť, ale aj cítiť. Tomuto sa dá zabrániť práve riadeným vetraním za pomoci centrálnej rekuperačnej jednotky a vhodne navrhnutého rozvodu vzduchu, prípadne za pomoci lokálnych rekuperačných jednotiek. Takto sa v obytných priestoroch zvýši výmena vzduchu a zníži sa vhodnosť prostredia pre tvorbu nežiadúcich organizmov.

V lete môžeme rekuperačné zariadenie využívať na vychladzovanie obytných priestorov v noci, keď klesá vonkajšia teplota.

Úspora nákladov na vykurovanie

Aj v období, keď všetko zdražuje a o energiách nehovoriac, si viete ušetriť na kúrení až 30%. Základom je správna kalibrácia - vetraciu jednotku je potrebné pred používaním kalibrovať. Správne nastavená jednotka bude fungovať bez potreby ďalšieho nastavenia.

Rekuperačná jednotka pri základnom nastavení môže vytvárať nebezpečný podtlak alebo pretlak. Preto je dôležité správne nastavenie.

Kedy je rekuperácia nevyhnutnosťou?

Vetranie obytných priestorov je v nových moderných stavbách, v ktorých sa zvlášť dbá na nízke energetické straty a tesnosť stavby, nutnosťou. Takisto je vhodné riadené vetranie s rekuperáciou tepla (rekuperácia) montovať do starších rodinných domov, ktoré boli rekonštruované.

Pri rekonštrukcii starších rodinných domov sa väčšinou dbá na vizuálnu stránku a zníženie tepelných strát a energetickej náročnosti posilnením izolácii, ale málokto si uvedomí, že pri stavbe týchto rodinných domov boli použité materiály úplne inej kvality a konzistencie ako sú na dnešnom trhu. Takisto sa v minulosti nedbalo na hydroizolácie a tepelné mosty. Je mnoho prípadov, že po rekonštrukcii fasádnym zateplením a výmenou okien v rodinných domoch a bytoch enormne stúpla vlhkosť a znížila sa kvalita vzduchu a vnútorného prostredia. Výmena vzduchu, ktorá predtým bola (aj keď nechcene) netesnosťami a špárami v konštrukciách zanikla.

Nútené vetranie s rekuperáciou je nevyhnutným prvkom a technológiou moderných stavieb, ktoré minimalizujú prirodzenú infiltráciu kvalitným a tesným obalom. V týchto stavbách je pomer tepelných strát spôsobených nevyhnutnou výmenou vzduchu vskutku zásadný, vzhľadom k minimálnym tepelným stratám prestupom jednotlivými konštrukciami.

Typy rekuperačných jednotiek

Na trhu sa vyskytuje celý rad technických prevedení vetracích systémov a rekuperačných jednotiek zabezpečujúcich nútenú výmenu vzduchu so spätným získavaním tepla. V zásade rozlišujeme tri základné prístupy, ako je možné rozdeliť technologické celky, ktoré slúžia pre spätné získavanie tepla pri nevyhnutnom vetraní obytných priestorov.

Decentralizované rekuperačné jednotky

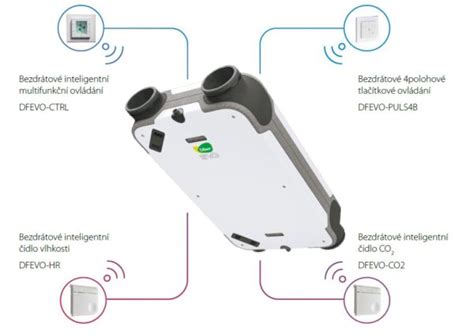

Najlacnejším a najjednoduchším riešením sú nepochybne decentralizované rekuperačné jednotky (obr.2), ktoré nie sú závislé na rozvodoch vzduchu a riešia lokálne vetranie priestoru, v ktorom sú inštalované. Lacnejšie produkty na trhu nie sú dostatočne účinné a nezabezpečujú skutočne kvalitnú výmenu vzduchu. Drahšie jednotky sa na druhej strane svojou cenou vyrovnajú inštalácii základnej centrálnej jednotky s rozvodmi a montážou. Pre decentralizované jednotky je tiež výhodou možnosť vetrať len tie priestory, v ktorých je to potrebné.

Centralizované riešenie

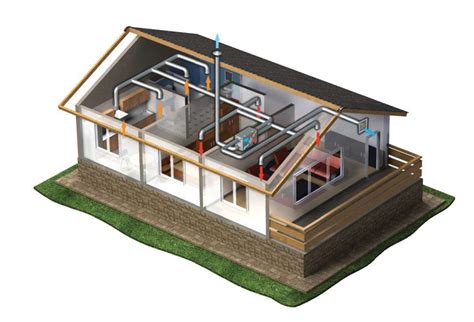

Centralizované riešenie, pokiaľ je odborne navrhnuté a zrealizované, prináša istotu vyvetrania všetkých priestorov. Nevýhodou je určite väčšia priestorová náročnosť a vyššie nároky na koordináciu realizácie.

Komplexné viacúčelové jednotky

Okrem základných rekuperačných jednotiek sa na trhu vyskytujú aj komplexné viacúčelové stroje (obr. 3), ktoré v rámci jedného zariadenia riešia komplexne aj ďalšie požiadavky súvisiace s vykurovaním a ohrevom teplej vody. Typickým príkladom sú tepelné čerpadlá vzduch/voda, ktoré využívajú odpadový vzduch k ohrevu vody. Výhodou takéhoto riešenia je vyšší energetický výťažok odpadového vzduchu a skutočné využitie nielen citeľného, ale aj skupenského tepla pri kondenzácii vzdušnej vlhkosti odpadového vzduchu.

Systémy potrubí a ich výber

Pri centrálnych rekuperačných jednotkách sa robia návrhy rozvodov a počíta výkon rekuperácie. Následne sa realizuje inštalácia vzduchodvého potrubia a distribučných elementov. Na rekuperačnú jednotku sa potom dopoja dve vetvy potrubí: jedna vzduch do domu privádza a jedna odvádza. Na výber je niekoľko systémov potrubí.

FlexPipe s hviezdicovou štruktúrou

Najobľúbenejší je FlexPipe s hviezdicovou štruktúrou. Pri jeho použití sa k rekuperačnej jednotke dopoja dve rozdeľovacie krabice: jedna na privádzaný vzduch, jedna na odvádzaný. Z rozdeľovacej krabice je vedený prívod/odvod vzduchu do každej miestnosti samostatným FlexPipe potrubím. FlexPipe sa na konci vzduchotesne dopojí do stropnej/stenovej/podlahovej krabice, na ktorú sa nakoniec osadí tanierový ventil/mriežka. Do jednej krabice môže byť dopojené jedno alebo dve FlexPipe potrubia.

Typy potrubí

Používajú sa dva základné typy potrubia: DN75 a DN90. Konštrukčne aj vzhľadovo sú tie isté, líšia sa len rozmermi.

Potrubie DN75

• Základné vlastnosti: dĺžka zvitku 50m. Vonkajší priemer potrubia 75mm. Polomer ohybu 290mm.
• Výhody: dobré využitie v prípade malej SDK dutiny v podhľade, jednoduchšie umiestnenie do vrstiev podlahy.
• Nevýhody: Menší prietok vzduchu ako pri DN90, preto sú potrebné častejšie dve potrubia do jednej výustky.

Potrubie DN90

• Základné vlastnosti: dĺžka zvitku 50m. Vonkajší priemer potrubia 90mm. Polomer ohybu 330mm.
• Výhody: univerzálne využitie vzhľadom na vyšší prietok vzduchu. Spravidla postačuje jedno potrubie do jednej výustky. Preto postačuje menej potrubia ako pri menších priemeroch.
• Nevýhody: väčšie priestorové nároky ako pri potrubí DN75.

Výberom vhodnej trasy potrubia je montáž rekuperácie jednoduchšia, čím ušetríte množstvo práce sebe alebo montážnikom. Vyhnite sa vedeniu potrubia cez chladné miesta, keď to inak nejde, dôkladne ich tepelne zaizolujte.

Antibakteriálne potrubia

Flexibilné potrubia sa líšia farbou. Používajú sa iba antibakteriálne potrubia na rozvod vzduchu v rekuperácii. Farba: zvyčajne zelená alebo biela. Farba je to vlastne marketingové odlíšenie, nič viac. Farba: Často modrá. Konštrukčne, rozmerovo, dokonca aj materiálovo totožné potrubie s antibakteriálnym potrubím. Avšak vnútorná strana je bez dôležitých antibakteriálnych a protiplesňových prímesí. Farba: Tmavočervená. Tvarovo aj vzhľadovo také isté ako potrubia určené na rozvod vzduchu. Avšak pozor!

Umiestnenie a údržba rekuperačnej jednotky

Či už máte rekuperačnú jednotku vo vyhotovení na stenu, alebo na strop, snažte sa ju umiestniť do teplého priestoru. Ideálne do viac ako 15°C. Nechajte okolo nej dostatok miesta na zapojenie a neskoršiu údržbu.

Do pobytových miestností patrí prívod vzduchu a do miestností, kde vzniká vlhkosť a škodliviny, patrí odvod vzduchu. V miestnosti je takmer jedno, kde výustky dáte. Hlavný prívod aj odvod vzduchu smerom von musí byť tepelne zaizolovaný. Najčastejší je priemer potrubia DN160 + izolácia. Voľte čo najkratšie trasy.

Rekuperácia je takmer bez údržby. Musíte robiť len pár vecí - pravidelne čistiť a meniť filtre, občas vyčistiť sifón na odvod kondenzátu, inak sa upchá, a takmer nikdy nemusíte čistiť výmenník ani ventilátory.

Rekuperácia a energetická trieda budovy

Rekuperácia je ideálny doplnok, aby váš dom získal hodnotenie do energetickej triedy A0. Ročne sa spracujú stovky posudkov. Ako špecialisti na spracovanie energetických certifikátov, energetický certifikát k rekuperácii od nás získate za zvýhodnenú cenu.
