Návod na zostrojenie periskopu

Periskop je optické zariadenie, ktoré umožňuje bočný posun prijímaného svetelného lúča. Vďaka tomu umožňuje pozorovateľovi sledovať objekty alebo osoby spoza rohu alebo z vyššieho miesta, než obvykle, bez toho, aby sa vystavoval priamemu pohľadu. Predovšetkým sa používa vo vojenstve, kde umožňuje výhľad bez toho, aby bol pozorovateľ vystavený priamej streľbe. Je dôležitou súčasťou vybavenia ponoriek a bojových vozidiel, no uplatnenie nachádza aj v mnohých ďalších odboroch.

Princíp činnosti a typy periskopov

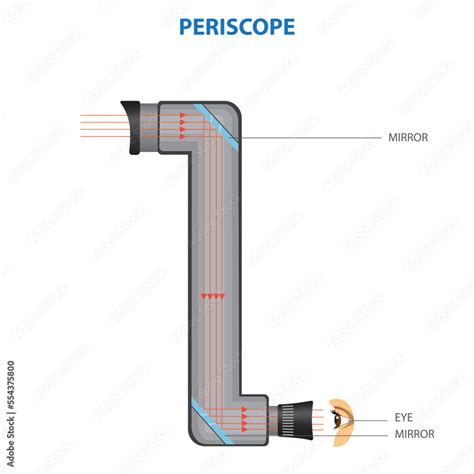

Najjednoduchší periskop je tvorený dvojicou zrkadiel. Prvé zrkadlo odrazí svetelný lúč kolmo k pôvodnému smeru a druhé ho vráti späť do pôvodného smeru, len posunutý o vzdialenosť zrkadiel. Tento typ periskopu sa dá jednoducho vyrobiť a používa sa napríklad na pohľad cez hlavy davu. Na princípe periskopu pracujú aj binokulárne delostrelecké zameriavacie systémy, ktoré skladajú obraz z dvojice objektívov a na základe paralaxie obrazov cieľa umožňujú určiť jeho vzdialenosť. Periskop ponorky je optická sústava, v ktorej je okrem zrkadiel aj sústava šošoviek, čo výrazne zvyšuje jeho funkčnosť a kvalitu obrazu.

Prečo si zostrojiť periskop?

Medzi tzv. "nesmrteľné návody" patrí aj návod na zostrojenie jednoduchého periskopu. Napriek tomu, že v rôznych časopisoch to kedysi býval hit, dnes na internete je návodov na papierový periskop pomerne málo. A to aj napriek tomu, že zhotovenie tohto jednoduchého periskopu nie je príliš náročné a obstarávacie náklady sú minimálne. V tomto článku poskytujeme niekoľko návodov na stavbu, ktoré sú dostupné a efektívne.

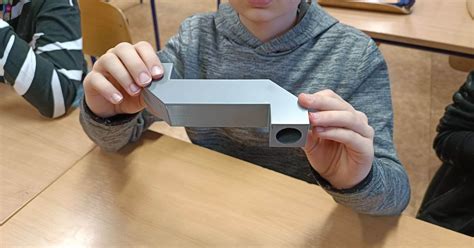

Návod 1: Jednoduchý periskop z kartónových škatúľ alebo rúrok

Potrebné materiály

• Dve prázdne škatule od mlieka (každá s objemom aspoň jeden liter) alebo veľký plochý list pevného kartónu.
• Dve ploché zrkadlá (nemusia mať rovnaký tvar, ale musia sa zmestiť do škatule).
• Baliaca páska alebo iná pevná lepiaca páska.
• Lepiaci tmel alebo obojstranná lepiaca páska.
• Nožnice alebo remeselnícky nôž.
• Pravítko.

Postup zostrojenia z kartónových škatúľ

1. Príprava škatúľ: Nájdite dve prázdne škatule od mlieka. Z každej z nich odrežte a vyhoďte trojuholníkový vrch a potom dôkladne umyte vnútro, aby ste sa zbavili zápachu. Alternatívne môžete použiť veľký plochý list pevného kartónu.
2. Spojenie škatúľ: Pomocou baliacej pásky alebo inej pevnej pásky zlepte otvorené konce škatúľ k sebe, čím vznikne jedna dlhá škatuľa. Ak chcete škatule pevnejšie spojiť, skúste zalepiť vnútornú stranu škatule na jednej strane a potom zalepte všetky štyri vonkajšie plochy. Rovnakým spôsobom môžete k sebe prilepiť dve rúrky alebo dve podomácky vyrobené kartónové škatule a vytvoriť tak dlhší periskop.
3. Vyrezanie otvorov pre zrkadlá:
   • Položte kartón pred seba na jeho kratší koniec tak, aby bol prvý vyrezaný otvor blízko horného okraja.
   • Otočte kartón tak, aby bol otvor na opačnej strane. Druhý otvor bude na strane, ktorá je teraz otočená k vám, priamo v dolnej časti tejto strany.
4. Umiestnenie zrkadiel: Pomocou lepiaceho tmelu alebo obojstrannej lepiacej pásky pripevnite zrkadlo na vnútornú stenu kartónu oproti vyrezanému otvoru. Zrkadielko by malo smerovať na druhý koniec kartónu pod uhlom 45º.
5. Testovanie uhla 45º: Ak chcete vyskúšať, či zviera uhol 45º, zmerajte pomocou pravítka vzdialenosť od najbližšieho rohu kartónu k miestu, kde sa spodná hrana zrkadielka dotýka boku kartónu. Potom zmerajte vzdialenosť od rovnakého rohu k opačnému koncu zrkadla, kde sa dotýka hornej strany kartónu. Tieto vzdialenosti by mali byť rovnaké.
6. Korekcia a upevnenie: Pod týmto uhlom bude jedno zrkadielko odrážať svetlo priamo dole cez periskop a druhé ho bude odrážať priamo cez otvor a do vášho oka. Vidíte jasný obraz, keď sa pozeráte jedným z otvorov? Ak je rozmazaný alebo vidíte iba vnútro periskopu, upravte polohu zrkadiel. Ak tmel alebo lepiaca páska nestačí na to, aby zrkadielka zostali stabilné, pripevnite ich lepidlom.

Použitie rúrok

Namiesto škatúľ môžete použiť aj rúrky. Pokúste sa nájsť kus s dĺžkou medzi 12" a 20" (približne 30-50 cm), ale uvedomte si, že čím dlhšia rúrka bude, tým menší bude obraz. Môžete tiež použiť dve časti mierne odlišných veľkostí, aby jedna tesne zapadla do druhej. Na každý koniec rúrky umiestnite zahnutú rúrku s kolenovým spojom, aby ste vytvorili tvar periskopu. Tieto zrkadielka musia byť dostatočne malé, aby sa každé z nich dalo zasunúť do jedného konca rúrky. Pomocou tmelu alebo silnej obojstrannej lepiacej pásky prilepte zrkadielko k vnútornému rohu kolenového spoja. Pozrite sa cez tento kolenový spoj na práve vložené zrkadielko. Nastavte zrkadielka tak, aby ste cez periskop dobre videli. Akonáhle je obraz zreteľný, pripevnite zrkadlá pevnejšie pomocou niekoľkých vrstiev baliacej pásky alebo pomocou špecializovaného lepidla, napríklad lepidla na PVC alebo plastového epoxidu.

Tip pre zrkadlá

Malé zrkadielka si môžete vyrobiť aj zo starého CD. Používajte však rukavice a ochranu očí, aby ste sa ochránili pred črepmi, a pracujte pod dohľadom dospelých. CD najprv nahrejte fénom, aby nebolo také krehké, a potom ho zľahka a opakovane narezávajte remeselníckym nožom, kým nebude mať požadovaný tvar.

Návod 2: Vysúvací periskop s optikou (Galileiho typu)

Tento článok sa zaoberá aj pokročilejším návodom, ktorý kedysi vyšiel v Pionierskej encyklopédii (2. diel) z roku 1979. Jeho obdoba sa potom rôzne ďalej objavovala aj inde. Tento typ periskopu kombinuje zrkadlá s optickými šošovkami pre lepšie zväčšenie a kvalitu obrazu.

Potrebné materiály

• Obyčajné obojstranné vreckové či kabelkové zrkadielko s rozmermi 6 x 9 cm (dostupné v drogériách) alebo dve jednostranné.
• Pevný kartón na tubusy (podľa nákresu siete periskopu).
• Okuliarové sklá: spojná šošovka +2,5 D (dioptrie) na objektív a rozptylná šošovka -10 D na okulár.
• Lepiaca páska, lepidlo.
• Tmavý výkres alebo tušom začiernený výkres.
• 8 mm hrubá preglejka.
• Tenké klinčeky.

Postup zostrojenia

1. Príprava tubusov: Najprv si prekreslite sieť periskopu na kartón a vystrihnite ju. Tubus je zložený z hornej (A) a dolnej (B) časti. Podľa prerušovaných čiar ho naryhujte a zložte. Vyskúšajte, ako sa tubusy zasúvajú do seba. Ak sú príliš voľné, zmenšite priestor medzi nimi tým, že diel B oblepením širokou lepiacou páskou.
2. Príprava zrkadielok: Ak máte obojstranné zrkadielko, je nutné ho rozdeliť. Zrkadielko je zlepené z dvoch častí živicovým lepidlom. Ľahko ho teda teplom rozlepíte. Na platničku elektrického variča položte dvojitý kúsok výkresu alebo kartónik, naň položte zrkadielko a opäť kúskom kartónika prikryjte. Mierne všetko zahrievajte. Keď začne byť zrkadielko horúce (nesmie byť žeravé!), uchopte ho do handričky a šmykom do strany zošuchnite obe polovice od seba. Tým získate dve jednoduché zrkadielka.
3. Montáž optiky - okulár: Okulár J nalepíte pred pozorovací otvor spodného tubusu B z vnútornej strany pomocou medzikružia H so štyrmi chlopňami (obr. 5 - odkaz na chýbajúci obrázok). Stred šošovky musí byť v osi otvoru (pozri bočný rez obr. 3 - odkaz na chýbajúci obrázok).
4. Montáž clony: Dôležitým prvkom, ovplyvňujúcim kvalitu obrazu, je clona F. Vystrihnete ju z tmavého (alebo tušom začierneného) výkresu - priemer clonového otvoru je 20 mm; potom ju nalepíte na obdĺžnik 8 mm hrubej preglejky G. Celok pri lepení tubusu vložíte dovnútra 90 mm od hornej hrany a zaistíte tenkými klinčekmi. Clonu môžete tiež vyrobiť iba z papiera a zalepiť dovnútra pomocou chlopní, ale použitím preglejkového podkladu tubus výrazne spevníte.
5. Montáž objektívu: Obdobne vlepíte do horného tubusu nosič objektívu. Na obdĺžnik preglejky E (rozmery zodpovedajú vnútorným rozmerom tubusu) nalepíte výkres D s polkruhovými výrezmi, pod ktoré vložíte objektív C (obr. 3 a 6 - odkaz na chýbajúce obrázky). Vstupný otvor objektívu má priemer 40 mm.

Charakteristiky vysúvacieho periskopu

Tento typ periskopu s optikou je vysúvací predovšetkým preto, že vám zaberie pri preprave menej miesta a môžete s ním pozorovať cez rôzne vysoké prekážky. Predovšetkým je však dobré pre pozorovanie zmeny zorného poľa pri vysúvaní a zasúvaní oboch častí. Kratší tubus znamená menšiu vzdialenosť medzi zrkadielkami a teda väčšie zorné pole. Ak vytiahnete tubus, môžete hľadieť cez vyššiu prekážku, ale zmenší sa vám šírka výhľadu. Obdobne možno sledovať zmenu vlastností obrazu, ak zastrčíme horný tubus tak, aby hľadel dozadu. Zostavený ďalekohľad Galileiho typu bude mať štvornásobné zväčšenie a vzpriamený obraz, ale pomerne malé zorné pole. V tomto prípade však nemôže byť výška tubusu ľubovoľná, posunom tubusov v sebe totiž zaostrujeme obraz. Preto sa musia tubusy v sebe pohybovať skôr tesne, aby držali zvolenú polohu. A nie je zlé, keď si túto polohu na tubuse označíte, urýchli vám to zaostrovanie.
