Rekuperácia na chladenie: princíp a výhody

Podľa Svetovej zdravotníckej organizácie človek strávi vo vnútornom prostredí až 90 % svojho času. Naša pohoda, produktivita a zdravotný stav tak závisia aj od výmeny vzduchu a teploty v interiéri. Preverte si, či vetráte dostatočne a spoznajte výhody a obmedzenia najčastejšie používaných riešení. Ak budete dodržiavať základné zásady pri vetraní, tienení a chladení, ušetríte energiu aj peniaze. Keďže všetky automatické vetracie a chladiace systémy si vyžadujú okrem vstupných investícií aj náklady na prevádzku, dôsledný výber sa vypláca. Požiadavky na energetickú hospodárnosť budov aj rastúce ceny nás vedú k tomu, aby sme neplytvali energiou. No už menej sa hovorí o tom, že po výmene okien a zateplení sa významne zvýši tesnosť stavieb.

Kvalita vnútorného vzduchu a jej vplyv

Najbežnejšími indikátormi kvality vzduchu sú vlhkosť, ktorá by mala byť optimálne v rozmedzí 35 až 60 %, a koncentrácia oxidu uhličitého (CO2). Koncentrácia CO2 sa udáva v jednotkách ppm (z anglického parts per million), pričom ppm označuje množstvo jednej častice určitej látky na milión iných častíc. Vo vnútorných priestoroch by koncentrácia CO2 nemala presiahnuť 1 200 ppm. V málo vetraných priestoroch pritom koncentrácie bežne presahujú 1 700 ppm. V malých nevetraných spálňach hodnota CO2 v nočných hodinách často presahuje až 2 500 ppm.

Zdroje znečistenia vnútorného vzduchu

Pri dýchaní vzniká oxid uhličitý (CO2), ktorý preniká do priestorov aj z exteriéru. Negatívny vplyv má aj vlhkosť (H2O), ktorá sa tvorí najmä pri sprchovaní, varení a sušení bielizne. Osobitnou skupinou sú škodliviny, ktoré sa tvoria pri fajčení, pálení sviečok a kúrení v krbe. Zo stavby sa uvoľňuje napríklad formaldehyd (HCOH), jeho zdrojom môžu byť drevotriesky alebo penové izolačné hmoty. Z nábytku, náterov, podláh a čistiacich prostriedkov sa šíria rôzne škodlivé organické látky (VOC).

Dôsledky nedostatočného vetrania

Väčšie množstvo škodlivín sa môže v organizme prejaviť okamžite. Každý z nás pozná pocit vydýchaného vzduchu. Bežnými príznakmi je aj bolesť hlavy, únava, ospalosť, podráždenie očí, hrdla či zhoršený spánok. Dlhodobý pobyt v znečistenom vnútornom prostredí môže spôsobiť zvýšenú únavu a chorobnosť, ktorá sa môže prejaviť až po niekoľkých rokoch. Ukazovateľom nedostatočného vetrania býva aj zápach. Pri nesprávnom vetraní a vysokej vnútornej vlhkosti môžu byť sprievodným javom aj plesne.

Princípy vetrania

Prirodzené vetranie

Hoci je prirodzené vetranie najrozšírenejšie, nie každý ho vie správne využívať. Nevhodné spôsoby vetrania sú príčinou prehrievania miestností v lete a strát tepla v zime. Pri prirodzenom vetraní sa vzduch do miestnosti nedostáva len otváraním okien a cez šachty s mriežkami, ale aj cez netesnosti a škáry. Chladnejší vzduch pritom klesá dolu a teplý prirodzene stúpa nahor, čo sa využíva pri vetraní prostredníctvom vetracích šácht, komínov a strešných okien. V novostavbách alebo pri rekonštrukciách sa snažíme prúdeniu vzduchu netesnosťami zamedziť. Najefektívnejšie je krížové prevetranie oknami. V zimnom období je dôležité vetrať krátko, intenzívne a viackrát za deň, aby nedochádzalo k podchladeniu stien. Ak dlhodobo klesá teplota stien v okolí okna pod 13 °C, môžu sa tvoriť plesne. V zime pri dlhšom vetraní „cez vetračku“, ale aj mikroventiláciou uniká teplo. Hovorí sa, že v byte stačí vyvetrať trikrát denne. No málokedy to platí, pretože účinnosť vetrania závisí od počasia, rozdielu teplôt, tlaku vzduchu a veternosti. V spálni s rozmerom 4 x 5 m s výškou 2,5 m je 50 m3 vzduchu. V horúčavách sa neodporúča vetrať celodenne, pretože interiér sa zbytočne prehrieva. Vetranie cez deň treba obmedziť na minimum a vetrať by sme mali v noci a skoro ráno, keď je teplota nižšia.

Riadené prirodzené vetranie

Komfortným riešením prirodzeného vetrania je otváranie okien pomocou servomotorického pohonu, tzv. riadené prirodzené vetranie. Systém sa dá nastaviť podľa potreby, môže byť riadený aj prostredníctvom snímačov vlhkosti, teploty a CO2. Dokáže automaticky reagovať i na zmeny počasia, napríklad v prípade vetra alebo dažďa zatvorí okná. Riadené prirodzené vetranie využíva komínový efekt. Vzduch je odsávaný pomocou ventilátora s menším výkonom umiestneným priamo v miestnosti alebo prostredníctvom výkonnejšieho centrálneho ventilátora.

Nútené podtlakové vetranie

Systém využíva kombináciu prirodzeného a núteného vetrania. Aby nútené podtlakové vetranie fungovalo správne, musí byť v tom čase do obytných miestností privádzaný čerstvý vzduch cez okná, dvere, štrbiny alebo mriežky. Ak nie je prívod dostatočne zabezpečený, vplyvom podtlaku sa vzduch nasáva z vonkajšieho prostredia cez netesnosti. Tento spôsob vetrania má niekoľko nevýhod. Privádzaný vzduch je neupravovaný, v zimnom období môže obťažovať chladom, v lete zase zvyšuje teplotu v miestnosti. Preto sa oplatí dôsledne zvážiť, kadiaľ budeme privádzať čerstvý vzduch do interiéru. Odvádzaný vzduch so sebou odnáša okrem škodlivín aj teplo, ktoré musíme do miestnosti dodať vykurovaním. Užívateľsky komfortné riešenie umožňuje odsávanie vzduchu v jednotlivých miestnostiach na základe koncentrácií škodlivín, ako sú vlhkosť, CO2 a prchavé organické látky. Ovláda sa pomocou centrálneho panelu alebo cez internet.

Rekuperácia: princíp spätného získavania tepla

Ak vetráte bežným spôsobom v požadovanej intenzite, strácate 30 až 50 % energie potrebnej na vykurovanie. Systém centrálneho núteného vetrania so spätným získavaním tepla, známy ako rekuperácia, dokáže zachytiť veľkú časť tepla, ktoré by sa inak stratilo bežným vetraním. To, ako efektívne dokáže rekuperačný systém teplo znovu využiť, je vyjadrené pojmom účinnosť. Pri zariadeniach určených pre rodinné domy sa účinnosť centrálnej rekuperácie pohybuje až do 90 %. Záujem o rekuperačné vetranie v posledných rokoch rastie najmä preto, že sa sprísňujú požiadavky na energetickú hospodárnosť budov. Stavby v najvyšších triedach energetickej hospodárnosti A1 a A0 musia mať minimálne straty tepla, preto sú vzduchotesné a prirodzene sa vetrajú náročnejšie.

Mechanizmus výmeny tepla

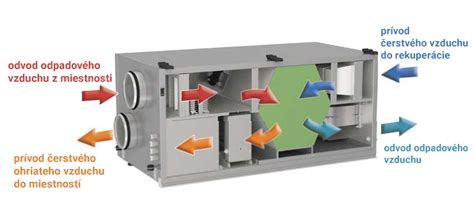

Pri rekuperačnom vetraní sa využíva princíp spätného získavania tepla z odvádzaného vzduchu. Z vnútorných priestorov je znečistený vzduch odsávaný a potrubím vedený do rekuperačnej jednotky. V nej prechádza cez štrbiny rekuperačného výmenníka, kde predohrieva čerstvý vzduch, ktorý prúdi smerom dnu v oddelených susedných štrbinách. To všetko bez toho, aby sa odvádzaný a privádzaný vzduch vzájomne premiešavali.

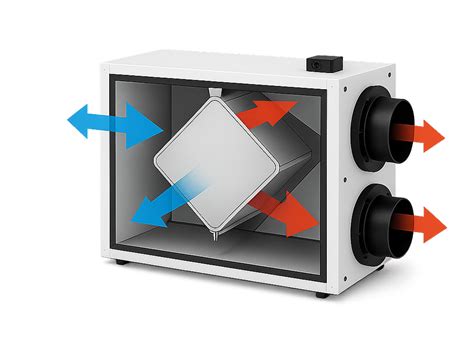

Rekuperačný výmenník

Rekuperačný výmenník (rekuperátor) je komponent, v ktorom odvádzaný vzduch odovzdáva energiu (teplo alebo chlad) privádzanému vzduchu prúdiacemu opačným smerom. Odovzdávanie tepla prebieha stenami výmenníka. Ak chceme udržať stabilnú úroveň vlhkosti, treba vybrať typ s entalpickým výmenníkom, ktorý umožňuje aj spätné získavanie vlhkosti. Výmenník je vhodné minimálne raz ročne vyčistiť, tento úkon možno urobiť svojpomocne alebo to nechať na servisného technika.

Obtoková klapka

Obtoková klapka umožňuje obtok rekuperačného výmenníka, je riadená automaticky. Uplatňuje sa napríklad pri nočnom vetraní v lete, keď chceme, aby chladnejší vonkajší vzduch znížil teplotu v prehriatom interiéri.

Riadiaca jednotka

Riadiaca jednotka zabezpečuje riadenie a ovládanie režimov vetrania cez ovládač. Ten môže byť dotykový nástenný v interiéri alebo ako aplikácia v mobile, tablete či počítači. K riadiacej jednotke je možné pripojiť aj ďalšie vstupy, napríklad z vypínačov osvetlenia, snímačov vlhkosti alebo CO2.

Protimrazová ochrana

Protimrazová ochrana chráni rekuperačný výmenník v chladných oblastiach. Môže ju zabezpečovať elektrické výhrevné teleso alebo automatická regulácia výkonu ventilátorov. Výmenník tepla osadený pred rekuperačnou jednotkou môže slúžiť na dosiahnutie stabilnejšej teploty v interiéri. V lete môže vzduch predchladiť, v zime predhriať, pričom slúži aj ako protimrazová ochrana.

Systém rozvodov a komponentov rekuperácie

Prívodné a odvodné potrubie medzi rekuperačnou jednotkou a exteriérom je potrebné dôkladne izolovať, aby sa predchádzalo kondenzácii. Zateplenie vyžaduje aj potrubný systém umiestnený v nevykurovanom podkroví. Vetrací systém s rekuperáciou zabezpečuje prívod čerstvého vzduchu do hlavných obytných miestností, ako sú obývačka a spálne. Rekuperačná jednotka je zvyčajne umiestnená v technickej miestnosti alebo v častiach zázemia domu, napríklad na chodbe, v kúpeľni alebo na WC. Môže byť uchytená na stene alebo pod stropom.

Rekuperačná jednotka a potrubné rozvody

Rekuperačná jednotka je srdcom systému. Potrubné rozvody prepájajú jednotku s miestnosťami. Samostatne sú vedené pre prívod vzduchu aj jeho odvod. Potrubia môžu byť pozinkované, takzvané spiro, alebo plastové z PE, PVC, EPE. Zvyčajne majú kruhový alebo hranatý prierez, ale môžu byť aj oválne. Montujú sa do podhľadov alebo horných rohov miestností, kde sú obkladané sadrokartónom. Rozdeľovací box pre prívod a pre odvod vzduchu je najčastejšie používaný pri plastových potrubných rozvodoch s malou výškou.

Koncové prvky a výduchy

Koncové prvky, zabezpečujúce prívod alebo odvod vzduchu z a do miestností, sú osádzané do stien, stropov, podhľadov, ale aj do podláh. Cez nasávacie kusy s mriežkou alebo s protidažďovou žalúziou je privádzaný vzduch z exteriéru. Môžu mať kruhový alebo hranatý tvar. Výfukové kusy zabezpečujú odvod znehodnoteného vzduchu do exteriéru. Môže to byť mriežka alebo výfukový zošikmený kus, vyústený na fasáde, prípadne strešná hlavica ukončená nad strechou. Výfukový a nasávací kus by mali byť v zmysle platnej legislatívy vzdialené od seba 1,5 m. Ideálna je montáž cez roh domu.

Tlmiče a ďalšie príslušenstvo

Tlmiče sa osádzajú medzi jednotku a obytné miestnosti, v ktorých by mohol hluk prekážať. V domoch s rekuperáciou sa odporúča montovať okná, ktoré je možné otvárať. Systém by mal byť navrhnutý s ohľadom na veľkosť domu a počet obyvateľov. Je vhodnejšie, ak je systém trvalo v prevádzke a počas neprítomnosti funguje s nižším výkonom.

Typy rekuperačných jednotiek

Centrálna rekuperácia

Pri plastových rozvodoch sú na hlavné potrubie pripojené rozdeľovacie boxy, z ktorých vedú potrubia k pripojovacím boxom s koncovými prvkami ústiacimi do miestností. Pri plastových rozvodoch je vhodné rozdeľovacie boxy sústreďovať do stredu objektu, aby neboli veľké rozdiely v dĺžkach potrubných trás. To umožní jednoduchšiu reguláciu prietoku vzduchu do miestností. Pri pozinkovaných rozvodoch vedú z hlavného potrubia samostatné vetvy priamo do miestností. Tento systém neobsahuje rozdeľovacie a pripojovacie boxy. Rozdielov je niekoľko, zásadný je v spôsobe distribúcie vzduchu. Pri pozinkovaných rozvodoch je lacnejší materiál, pri plastových je jednoduchšia montáž. Plastové potrubia sa dajú lepšie čistiť, dostupné sú aj v antibakteriálnom vyhotovení.

Decentrálna (lokálna) rekuperácia

Ak nemáte možnosť budovať potrubné rozvody alebo sa im chcete vyhnúť, jedným z riešení je využiť rekuperačné jednotky zabudované v ráme okna, alebo môžu byť osadené vo vnútornom ostení nad oknom, pod parapetnou doskou, vedľa okna. Pri návrhu treba koordinovať umiestnenie zariadenia do steny s polohou vonkajších žalúzií. Tento systém nie je možné považovať za plnohodnotné vetranie vo väčších miestnostiach, pretože intenzita výmeny vzduchu je nízka. Informácie o objeme výmeny vzduchu výrobcovia zvyčajne neuvádzajú. Lokálna rekuperácia s priebežnou prevádzkou je podobným zariadením ako centrálna vetracia jednotka, je však určená pre jednu miestnosť. Jedna jednotka zabezpečuje prívod i odvod vzduchu a inštaluje sa priamo na stenu. Najčastejšie sa využíva v menších bytoch alebo pri rekonštrukciách, kde nie je možné viesť vzduchotechnické rozvody. Jednotka môže byť potrubím prepojená aj s vedľajšou miestnosťou, no s rastúcou požiadavkou na vetraný objem vzduchu stúpa hlučnosť v miestnosti, kde sa jednotka nachádza. Prepojenia potrubím sú možné iba na krátke vzdialenosti. Jednotky lokálnej rekuperácie so striedavou prevádzkou sa využívajú v prípadoch, keď inštalácia centrálneho vetrania nie je možná. Ich schopnosť zabezpečiť plnohodnotné vetranie je však výrazne obmedzená. V každej vetranej miestnosti je v obvodovej stene osadená jedna alebo viac malých stenových jednotiek s ventilátorom. Princíp spätného získavania tepla je zabezpečený striedavou prevádzkou dvoch spárovaných zariadení. Cez jednu jednotku sa vzduch privádza, cez druhú odvádza. V približne minútových intervaloch sa systém prepne a ventilátor zmení smer prúdenia vzduchu.

Pasívne a aktívne rekuperačné jednotky

Pasívne využívajú iba výmenník tepla bez ďalšieho zdroja energie, aktívne majú napríklad tepelné čerpadlá na dodatočné ohrievanie či chladenie vzduchu.

Jednotky s chladiacim modulom

Niektoré jednotky obsahujú modul na intenzívne chladenie privádzaného vzduchu pre vyšší komfort.

Rekuperácia v lete: princíp chladenia

Prvým spôsobom chladenia priestoru pomocou systému riadeného vetrania s rekuperáciou tepla je tzv. voľné chladenie (chladenie prostredníctvom vonkajšieho chladného vzduchu). Táto možnosť sa používa, keď je teplota vonkajšieho vzduchu nižšia ako aktuálna teplota vo vetranom priestore. Ohrievanie vonkajšieho privádzaného vzduchu v rekuperačnom výmenníku je v tomto čase nežiaduce, preto sú vzduchotechnické jednotky vybavené by-passovou klapkou. Táto klapka presmeruje prúdenie vzduchu mimo rekuperačného výmenníka tepla, aby sa zabránilo ohrievaniu vonkajšieho vzduchu. V lete sa rekuperácia prepne do tzv. bypass režimu, ktorý obchádza výmenník tepla. V praxi to znamená, že keď je vonku v noci chladnejšie ako vnútri, systém privedie tento chladnejší vzduch priamo do domu - bez ohrievania. Vzduch stále prúdi cez filtre, takže je čistejší v porovnaní so vzduchom privedeným cez okno.

Ďalšie možnosti ochladenia vzduchu

Druhou možnosťou chladenia vzduchu vzduchotechnikou je kombinácia vetracej jednotky s rekuperáciou tepla a externého kanálového chladiča vzduchu. Zdrojom chladu pre tento variant môže byť vonkajšia kondenzačná jednotka alebo studená voda pripravená napr. tepelným čerpadlom, ktoré slúži predovšetkým na vykurovanie objektu. Prvé dve možnosti narážajú na rovnaký problém, a tým je nedostatok vzduchového výkonu. Vetracie jednotky pre rodinné domy majú výkon do 600 m3/h vetracieho vzduchu, čo poskytuje približne 2 kW chladiaceho vzduchu. Pre predstavu: Napustíte si plnú vaňu horúcej vody (byt/dom), stále necháte pritekať teplú vodu (slnko) a pomocou 0,2 l pohára budete do vane prilievať studenú vodu. Koľko bude trvať, aby bola voda chladná?

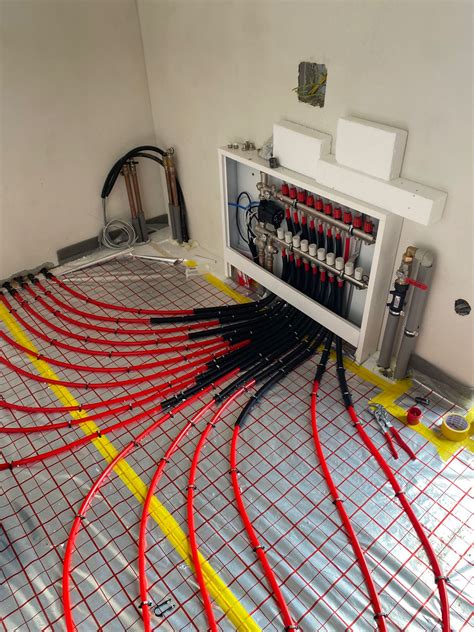

Podlahové a stropné chladenie

Podlahové chladenie - ide o potrubný systém zabudovaný v podlahe, cez ktorý cirkuluje studená voda. Táto voda ochladzuje povrch podlahy, ktorý následne sála chlad do priestoru. Stropné chladenie - funguje na rovnakom princípe ako podlahové - cez rozvody v strope prúdi studená voda, ktorá ochladzuje stropnú konštrukciu. Chlad potom zo stropu sála smerom nadol, čo vytvára rovnomerné a príjemné ochladenie miestnosti bez prievanu a hlavne hluku.

Rekuperácia nie je klimatizácia

Rekuperácia s chladením nie je náhradou klimatizácie - neochladí interiér na 21 °C v horúcom dni. No výrazne zlepší komfort tým, že nedovolí vnútornému vzduchu sa prehriať a večer rýchlejšie ochladí priestor.

Výhody a nevýhody rekuperácie s chladením

Filtre v rekuperačných jednotkách

Štandardnou výbavou rekuperačných jednotiek sú prívodný a odvodný filter. Zachytávajú hmyz, hrubý prach, ale aj tuhé mikročastice, označované ako PM (z anglického Particulate Matter). Sú to malé čiastočky pevných látok, ktoré sa do tela dostávajú vzduchom. Ich veľkosť sa udáva v mikrometroch (µm). Prívodné filtre sú rozdelené do štyroch skupín podľa veľkosti častíc a percentuálneho množstva jemného prachu, ktoré je filter schopný zachytiť. K jednotkám na vstupe do systému sa bežne dodáva tzv. hrubý filter ISO Coarse 60 % (G4) alebo ISO ePM10 50 % (M5). Uhlíkové filtre je možné využiť na odstránenie dymu a nežiaducich pachov pri prívode vzduchu z exteriéru. Umiestňujú sa buď pred rekuperačnú jednotku alebo tesne pred koncový prvok. Optická kontrola filtrov je vhodná minimálne raz za tri mesiace. Niektoré jednotky samy upozorňujú na potrebnú výmenu.

Kedy sa oplatí investovať do rekuperácie s chladením

Rodinný dom: Ideálne riešenie pre novostavby s dôrazom na nízkoenergetický alebo pasívny štandard. Umožňuje celoročné riadené vetranie a udržiavanie komfortu.

Byt: Ak je technicky možné zabudovať rekuperačnú jednotku (napr. decentrálne riešenie), má zmysel najmä v mestských bytoch, kde sa nedá vetrať prirodzene kvôli hluku alebo smogu.

Novostavba vs. rekonštrukcia: V novostavbách sa rekuperácia dá ľahko integrovať už v projekte. Pri rekonštrukciách je to možné, ale treba počítať s vyššími nákladmi na stavebné úpravy.

Kombinácia s fotovoltikou a inteligentným riadením: Ak máte fotovoltiku a smart riadenie, optimalizujete spotrebu a časovanie chladenia - maximum komfortu za minimum energie.

Porovnanie výhod rekuperácie oproti klimatizácii

Ak hľadáte udržateľné riešenie, ktoré zlepší kvalitu bývania, zároveň šetrí energiu a je šetrné k vášmu zdraviu, rekuperácia s chladením je správna voľba.
