Potrubia pre rekuperáciu sú základným prvkom každého rekuperačného systému. Cez ne totiž prúdi čerstvý aj odpadový vzduch medzi jednotlivými miestnosťami a samotnou jednotkou. Tieto potrubia musia byť odolné, tesné a čo najviac optimalizované na tichý prenos vzduchu. Správne navrhnuté a uložené potrubie zabezpečí rovnomerné vetranie a výrazne znižuje hluk aj tepelné straty. Sú vhodné do rodinných domov, bytov aj komerčných priestorov.
Typy a vlastnosti rekuperačných potrubí
V domácnostiach sa najčastejšie používajú plastové alebo hliníkové potrubia, ktoré sa ľahko inštalujú a sú hygienicky nezávadné.
Plastové potrubia
- Flexibilné vlnité vetracie potrubie s antibakteriálnou a protiplesňovou úpravou a hladkou vnútornou vrstvou. Vyrobené z kvalitného plastu PE-HD s vonkajšími rozmermi Ø50, Ø75 a Ø90.
- Vnútorná vrstva flexibilného vetracieho potrubia má bakteriostatické a fungistatické prísady, ktoré zabraňujú rastu akýchkoľvek mikroorganizmov na vnútornom povrchu potrubia s biocídnou účinnosťou až 60%. Existujú aj varianty s takmer 100% biocídnou účinnosťou, potvrdenou certifikátmi.
- Vetracia rúrka ComfoTube 90 (k dispozícii aj s priemerom 75 mm) je vyrobená zo zdravotne neškodného plastu (antibakteriálny, antistatický). Jej patentovaný hladký vnútorný povrch s označením Clinside výrazne obmedzuje usadzovanie prachu a umožňuje jednoduché čistenie.
- Vďaka tomu, že rúrky ComfoTube majú 3- až 4-krát väčšiu ohybnosť než bežné rúrky, znižuje sa čas i cena inštalácie. Odborníci navyše ocenia výnimočne rýchlu a intuitívnu inštaláciu.
- Dvojstenné, polotuhé, flexibilné potrubie SRD je špeciálne navrhnuté pre prepravu vzduchu a je ideálne vhodné na použitie vo vetracích a rekuperačných systémoch v obytných, verejných a priemyselných budovách. Potrubie je dostupné vo vonkajšom priemere 75 mm. Vnútorný povrch je plne antibakteriálny a protiplesňový. Použitý materiál obsahuje striebro, meď a ďalšie mikrobiologicky aktívne zlúčeniny v polymérnej matrici, ktoré nemigrujú, neionizujú ani sa nerozpúšťajú. Vďaka tomu je potrubie úplne bezpečné pre ľudí, zvieratá a rastliny. Antistatický účinok vnútornej steny vzduchového potrubia výrazne znižuje usadzovanie a hromadenie prachu.
Hliníkové potrubia
Hliníkové potrubie je zvukovo a tepelne izolované s perforovanou vložkou vo vnútri. Pre zníženie hluku smerom do interiéru sa montujú medzi rekuperačnú jednotku a rozdeľovací box. K rozdeľovaciemu boxu a k rekuperačnej jednotke sa dopájajú pomocou ohybného tepelne izolovaného potrubia - ALSDL.
Inštalácia a optimalizácia rekuperačných systémov
Výber priemeru potrubia
Priemer hadice sa volí podľa priemeru hrdla rekuperačnej jednotky alebo výustky rozdeľovacieho boxu. Najlepšie je zvoliť si priemer 90 mm, ak nie je žiadne obmedzenie výšky, napríklad ako pri rekonštrukciách. Stručne povedané, ak sa dá použiť 90 mm potrubie, je to najlepšia voľba, má najmenšiu tlakovú stratu a môže doručiť až 32 m³ vzduchu za hodinu na určené miesto. Max. prietok vetvy s priemerom 90 mm je 45 m³/hod. Odporúčaná maximálna dĺžka rovného potrubia je 18 m.
Umiestnenie a skrytie potrubí
Obytné domy sú stále vzduchotesnejšie. Pri vetraní oknom sa dostáva do obytných priestorov hluk, hmyz, peľ a škodliviny. Systém komfortného vetrania naplno využíva účinok vzduchotesných plášťov budov. Vetracie potrubia sú skryté a je možné ich viesť v stene, stropných podhľadoch alebo v podlahe. Viditeľné sú iba tanierové ventily a ovládacia jednotka.
Montáž a príslušenstvo
Pre efektívnu montáž je vhodné využiť kvalitné montážne príslušenstvo a tepelnú izoláciu, ktorá bráni kondenzácii vlhkosti. Potrubia úzko súvisia aj s príslušenstvom k rekuperácii, ako sú distribučné boxy, tlmiče hluku či spätné klapky. Pre vykonanie tesného spoja sa používajú tesniace gumičky a odporúča sa spoj zaizolovať PVC páskou.
Distribučné boxy a výustky
- Potrubie vzduchu spája rozvádzací box s boxom pre distribučné elementy (tanierové ventily, mriežky).
- Plastové potrubie je obvykle zakončené stropným boxom, do ktorého sa v druhej fáze inštalácie vloží distribučný element. Najčastejšie sa používajú stropné boxy Vario-Vent, ktoré majú tubus vystlaný hlukovou izoláciou (minimálna zástavbová výška je 15 cm) a sú dokonale tesné.
- Vývody vzduchu v miestnostiach sú zakončené ventilmi, alternatívne dizajnovými mriežkami.
- Zehnder ComfoValve Luna S125 je plochý ventil s decentným vzhľadom a s výškou iba 30 mm. Zaisťuje extrémne tiché prúdenie vzduchu bez prievanu. Inštalácia je veľmi jednoduchá a umožňuje kedykoľvek rýchlo a jednoducho nastaviť optimálny prietok vzduchu.
- Kryt vývodu vzduchu TVA-P bol navrhnutý v snahe obmedziť vznik prípadných netesností pri inštalácii. Zehnder TVA-P umožňuje ľahkú inštaláciu vďaka integrovaným pätkám. Pevné a dokonale tesné spojenie s vetracou rúrkou s priemerom 75 alebo 90 mm je zaistené pomocou O-krúžkov a fixačných spôn.
Tlmiče hluku
- Tlmič PE-FLEX namontovaný priamo pred tanierovým ventilom slúži na plynulú reguláciu vzduchu a potlačenie hluku vo ventilačných systémoch.
- Štandardom celého vetracieho systému je použitie tlmiča hluku vždy na prívodnom potrubí do rozvádzacieho boxu z rekuperácie.
- Akustický tlmič s montážnou doskou s rôznym počtom pripájacích portov je upevnený pod stropom. Umožňuje pripojenie až 12 kruhových vetracích rúrok s priemerom 90 mm, ktoré vedieme v jednej rovine stropným podhľadom. Ich nízka tlaková strata umožní rozvod vzduchu.
- Pre zníženie hluku smerom do exteriéru (blízkosť susedného domu ap.) sa montujú medzi rekuperačnú jednotku a odvodné potrubie do exteriéru. K odvodnému potrubiu a k rekuperačnej jednotke sa dopájajú pomocou ohybného tepelne izolovaného potrubia - ALSDL.
- Akustický tlmič s rozdeľovačom Zehnder ComfoWell je modulárny systém na ľahkú a priestorovo nenáročnú montáž. Skladá sa z tlmiča hluku, ku ktorému je pripojená koncová a montážna doska s funkciou rozdeľovača alebo tiež jemný filter F9 či uhlíkový filter. Ide o jediný čistiteľný tlmič na trhu, ktorý umožňuje prístup na vyčistenie celého systému.
Vonkajšie prvky
Vonkajšia žalúzia je pokrytá ochrannou sieťkou proti hmyzu, ktorá pokrýva cca 30% plochy mriežky. Aby sa zabránilo zníženiu rýchlosti prúdenia vzduchu, je zvyčajne priemer vonkajšej žalúzie väčší ako odvodné potrubie.
Integrované rekuperačné systémy a ich výhody
Jedine vďaka kombinácii kvalitnej vetracej jednotky a hygienických zdravotne neškodných rozvodov vzduchu prinesie investícia do systému vetrania očakávané prednosti. „Vetracie jednotky a iné prvky rozvodov vzduchu sa zabudovávajú do stropu, steny alebo podlahy. Po dokončení stavby je prístup k nim buď veľmi ťažký a prácny, alebo úplne nemožný či finančne náročný, preto je dôležité zaoberať sa nimi včas.“
Systém 90 mm
Systém 90 mm je moderný flexibilný systém rozvodov vzduchu na vetranie s rekuperáciou v rodinných domoch a bytoch. Vzduch je vedený hviezdicovitým spôsobom z rozdeľovača pomocou plastových, flexibilných a hygienických hadíc s vonkajším priemerom 90 mm k jednotlivým výustkám. Tento systém výrazne eliminuje šírenie hluku, tzv. presluchy.
Systém 90 mm má tieto výhody:
- Veľmi jednoduchý návrh a rýchla montáž vďaka lúčovito flexibilnej štruktúre nekonečného pokladania potrubia priamo z rolky - úspora cca 2/3 času potrebného na klasickú montáž z pevného potrubia.
- Až o 50 % menej komponentov potrebných na montáž v porovnaní s inými systémami.
- Vysoká tuhosť potrubia kruhového tvaru (bezproblémové uloženie v betóne, vysoká odolnosť proti mechanickému poškodeniu).
- Rýchle uvedenie do prevádzky z dôvodu minimálnych nárokov na zaregulovanie systému.
- Rovnomerná distribúcia vzduchu.
- Lúčovitý systém bez tvaroviek umožňuje ľahké čistenie.
Rekuperačné jednotky

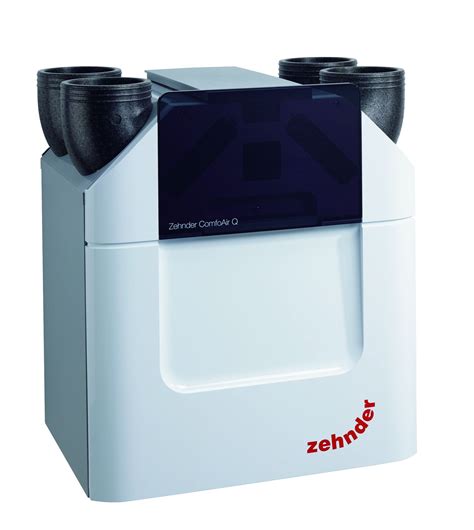

Srdcom systému je nová jednotka riadeného vetrania označená ako Zehnder ComfoAir Q. Vetracie jednotky Zehnder sú voliteľne k dispozícii s jedinečným entalpickým výmenníkom tepla, ktorý vďaka špeciálnym polymérovým membránam dokáže z odvádzaného vzduchu odovzdávať čerstvému vzduchu nielen teplo, ale až 65 % vlhkosti. Zabraňuje tak vysúšaniu vzduchu, zosychaniu drevených výrobkov a zamŕzaniu výmenníka v zimnom období. Zehnder ComfoAir Q má unikátny výmenník tepla, ktorý umožňuje vysokú energetickú účinnosť (A+) a až 95 % rekuperáciu tepla. Najnovšia technológia ventilátorov zaručuje veľmi tichú prevádzku (ø 43 dB(A)) a nízku spotrebu energie 0,24 W/m³/h. Na zabezpečenie bezstarostnej spoľahlivej prevádzky treba iba 1- až 2-krát ročne vymeniť filtre. Zehnder ComfoAir Q pasívne, bez dodatočnej elektrickej energie, optimalizuje relatívnu vlhkosť vzduchu v interiéri, vďaka čomu dramaticky znižuje výskyt ochorení dýchacích ciest.
Zariadenie ComfoD 350 bolo vyvinuté na aplikáciu vyváženého vetrania s rekuperáciou tepla v rodinných domoch, možno ho ale použiť i v ďalších menších objektoch (napr. kancelárie, športové zariadenia). Pri štandardnej aplikácii systém obvykle využíva odpadový vzduch v kuchyni, kúpeľni, komore a na WC. Vstavaný výmenník tepla spätne využíva tepelnú energiu odvádzaného vzduchu - predtým, než je dopravený do okolitého prostredia, sa energia odovzdá privádzanému čerstvému vzduchu, a tým sa zaistí komfortné vetranie s rekuperáciou tepla. Účinnosť rekuperácie dosahuje až 95 %, max. prietok vzduchu 370 m³/h. Energetická účinnosť je 0,29 W/m³/h.
Jednotka má automatickú protimrazovú ochranu - automatické monitorovanie mrazu dočasne zníži prívod studeného vzduchu spomalením ventilátora prívodu. Protimrazová ochrana sa riadi vonkajšou teplotou, teplotou výtlaku a časom. Letný bypass slúži na odklonenie odvádzaného vzduchu pozdĺž výmenníka tepla počas leta, keď sa očakávajú vyššie teploty. Komfortná teplota je plynulo nastaviteľná. Obtekanie je automaticky riadené na základe nastavenej komfortnej teploty a otvára alebo zatvára sa na základe rozdielu medzi vnútornou a vonkajšou teplotou. Prostredníctvom bypassovej prevádzky možno v lete vetrať dom priamo chladnejším nočným vzduchom. Tichý chod s vysokovýkonnými EC ventilátormi umožňuje inštaláciu jednotky Zehnder ComfoD 350 aj v domoch s menšou a priemernou rozlohou.
Príklady inštalácií rekuperácie
Dvojpodlažný rodinný dom, 200 m²
V objekte s viacerými podlažiami a väčším počtom miestností je toto umiestnenie (pravdepodobne jednotky v technickej miestnosti) vhodné predovšetkým kvôli prípadnej lepšej manipulácii a regulácii, rovnako aj zníženiu možnej hlučnosti. Akustický tlmič s montážnou doskou s rôznym počtom pripájacích portov je upevnený pod stropom. Umožňuje pripojenie až 12 kruhových vetracích rúrok s priemerom 90 mm, ktoré sú vedené v jednej rovine stropným podhľadom.
Bungalov, 160 m²
Vetracia jednotka je umiestnená v malej technickej miestnosti hneď vedľa kuchyne. Jej tichý chod a za jednotkou umiestnené akustické tlmiče s rozdeľovačom vylučujú obťažovanie obyvateľov domu hlučnosťou. Potrubia sú vedené v stropnom podhľade (možno ich viesť aj po strope na povale, ale musia byť perfektne zaizolované). „Hviezdicovitý“ systém rozvodov vzduchu so samostatným potrubím do každej miestnosti umožňuje presné vyregulovanie množstva vzduchu a zabraňuje šíreniu hluku rozvodom (tzv. presluchom medzi miestnosťami). Pre tento projekt bola zvolená výkonná jednotka so skvelým pomerom cena/výkon.
