Systémy rekuperácie sú kľúčové pre efektívne vetranie a udržanie optimálnej kvality vzduchu v budovách. Ich správna inštalácia, výber komponentov a vyústenie v miestnostiach sú zásadné pre funkčnosť a komfort.

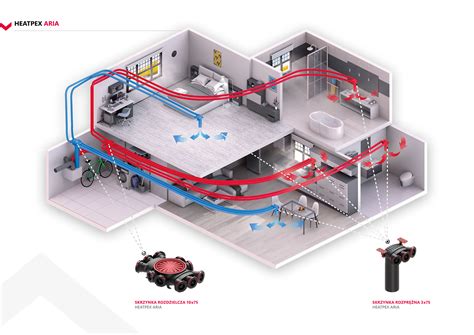

Moderné rekuperačné systémy: ARIA CONNECT
Modulárny systém pre rekuperáciu ARIA CONNECT s technológiou OneClick® je navrhnutý pre bleskovú montáž bez náradia. Použité materiály a patentovaný systém spojov OneClick technology® umožňujú dosiahnuť najvyššiu triedu tesnosti - ATC 1 podľa normy PN-EN 17192. Znamená to trojnásobne vyššiu tesnosť než trieda D.
Systém ARIA CONNECT ako jeden z prvých - a od roku 2019 jediný na trhu - spĺňa túto najprísnejšiu triedu tesnosti, čo potvrdzujú testy nezávislého laboratória. Autorský systém spojov OneClick technology® umožňuje veľmi rýchle a jednoduché spájanie všetkých prvkov systému bez použitia náradia. Modulárna konštrukcia systému umožňuje jeho voľnú konfiguráciu tak, aby sa čo najlepšie prispôsobil každému objektu.
Systém ARIA CONNECT ponúka flexibilitu pri navrhovaní ventilačných inštalácií - umožňuje kombinovať potrubia s rôznymi priemermi aj v rámci jedného poschodia. Väčšie priemery potrubí (napríklad 90 mm) sú vhodné tam, kde je dôležitý maximálny prietok vzduchu a minimalizácia hluku (spálne, väčšie otvorené priestory). Menšie priemery potrubí sú ideálne na skrytie v strope medzi poschodiami alebo v zónach so zníženým stropom (toalety pod schodmi, šatníky).

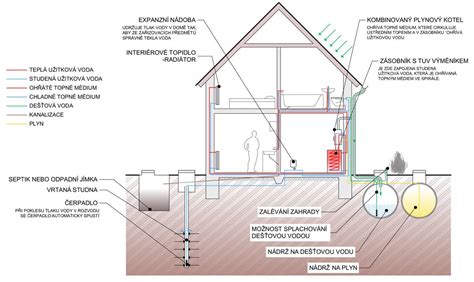

Vedenie potrubia a dôležité aspekty inštalácie
Hoci sa táto časť vzduchotechnického systému zdá ako jednoduchá, jednoznačná alebo úplne bezproblémová, opak je pravdou. V saní vonkajšieho vzduchu a výfuku odpadového vzduchu vznikajú horšie podmienky s rizikom vzniku kondenzátu a s tým spojených rizík. Je to dané tým, že sací alebo výfukový vzduch má najväčší rozdiel teplôt voči okolitému prostrediu.
Optimálne umiestnenie a riešenie kondenzátu
Optimálne je, keď je potrubie vedené v tepelnej obálke budovy (rovnako ako prívodné a odvodné rozvody). Ideálne je mať technickú miestnosť situovanú pri severnej (S) alebo severovýchodnej (SV) exteriérovej stene. Rozvody, ktoré vedú výfukovaný a nasávaný vzduch, je v tomto prípade vhodné vykonať kompletne v systéme EPE.
Pokiaľ je nutné viesť potrubie vo väčšom priemere (nad 180 mm), odporúča sa SPIRO prevedenie. Toto potrubie a všetky tvarovky je potrebné dôkladne tepelne izolovať. Dôležitým doplnkom je vysoko ohybný tepelne izolačný návlek SLEEVE, ktorý je určený na izoláciu potrubia. Tepelnú izoláciu tvorí minerálna vata hrúbky 25 mm.
Súčasťou oboch potrubí by mala byť spätná klapka, buď motýliková (lacnejšie riešenie) alebo uzatváracia so servopohonom na sanie (drahšie riešenie). Klapka je dôležitá, pokiaľ sa systém vypne. Drahšie riešenie s uzatváracou klapkou sa používa v prípadoch, keď sa predpokladá silný vietor v smere kolmo na saciu mriežku alebo pravidelné dlhodobé vypínanie systému (napríklad počas dovolenky).
Riešenie kondenzátu v nevykurovaných priestoroch
Problémy s kondenzátom nastanú, pokiaľ sa potrubie s vyfukovaným vzduchom musí viesť nevykurovaným priestorom, v prostredí blízkom vonkajším klimatickým podmienkam. Potrubie môže byť izolované akokoľvek, ale pokiaľ neexistuje nič, čo by mu zvonku dodalo teplo, tento jav nastane.
V takomto prípade je nutné rozvod čo najviac zjednodušiť a vyspádovať buď smerom k vonkajšej mriežke, alebo späť smerom k jednotke, kde je nutné nad hrdlom výfuku z jednotky osadiť kondenzačný kus s odvodom kondenzátu do odpadu. Takto sa musí postupovať vo všetkých ďalších možných prípadoch, keď nie je isté, aká bude teplota v okolí potrubia a aká teplota s vlhkosťou vo vnútri potrubia.
Umiestnenie sania a výfuku na fasáde
Čo sa týka rozmiestnenia sania a výfuku, je veľmi problematické umiestnenie blízko vedľa seba, kedy bude veľmi často dochádzať k nasávaniu odpadového vzduchu. Pokiaľ to už musí byť takto riešené, potom musí byť sanie umiestnené na západnejšiu stranu ako výfuk, pretože väčšinu roka prúdi vzduch od západu a pokiaľ by bol výfuk západnejšie, bol by často odpadový vzduch sfúknutý do sania.
Vzdialenosť vyústenia sania a výfuku by mala byť v rozostupe minimálne 1,5 m, optimálne viac ako 3 m od seba, pokiaľ je potrubie vyústené do jednej steny. Najlepšie sa dá malý priestor na sanie s výfukom vyriešiť tým, že sa výfuk vyvedie strechou pomocou výfukovej hlavice, napríklad HR-WTW. Krajným riešením, kedy to už nejde inak, je potom použitie kombinovanej mriežky.
Zakončenie tohto potrubia na fasáde sa rieši napríklad mriežkou WFK, ktorá sa na fasádu buď prilepí, alebo priskrutkuje. Druhou variantou je aj výfukový kus VKF, ktorý zároveň rieši problém s odkvapom kondenzátu alebo dažďovej vody ďalej od fasády a spáduje sa od fasády dole - jeho ne/použitie môže byť pre niekoho aj otázka priemyselnejšieho vzhľadu.
Úplne nevhodným riešením je tiež nasávanie vzduchu na streche, kedy by sa v lete nasával horúci vzduch z rozpálenej strechy a hrozilo by nasávanie napríklad spáleného materiálu zo strechy.

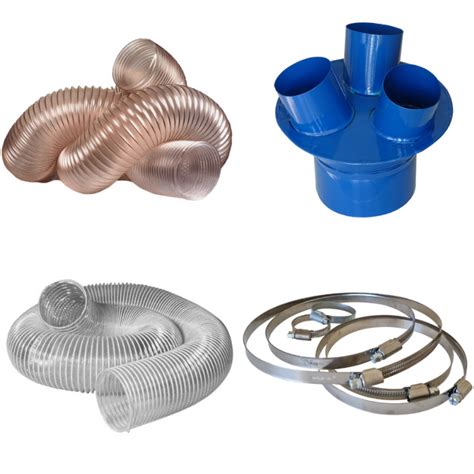

Flexibilné hadice pre vzduchotechniku
Typy flexibilných hadíc
- ALU-flex: Ohybná, neizolovaná, hliníková hadica špecificky vyrábaná pre nízke a stredne nízke tlaky pre vykurovacie, chladiace, ventilačné a klimatizačné systémy vzduchotechniky. Jej plášť je vyrobený z hliníkového laminátu a vystužený špirálou z oceľového drôtu.
- SEMI-flex: Neizolovaná hadica z viacnásobne vrstvenej tenkej hliníkovej fólie. Používa sa najčastejšie na odvodných trasách vzduchu na jednoduchšie a rýchlejšie dopojenie potrubia s koncovými elementami. Hliníková hadica je dodávaná v stlačenom stave, po rýchlom roztiahnutí dosahuje potrebnú dĺžku maximálne 3 metre.
- SONOVAC: Tepelne a hlukovo izolovaná ohybná hliníková hadica s mikroperforáciou, ktorá úplne nahradí klasicky izolované potrubie, skráti dobu montáže a umožní viesť vzduchotechnické trasy aj vo veľmi ťažko prístupných priestoroch. Tepelnú izoláciu tvorí minerálna vata o hrúbke 25 mm.
- COMBI-flex: Plne ohybná hadica s vyššou pevnosťou. Vnútro hadice je vyrobené z vrstveného hliníku a vonkajšou plastovou vrstvou. Kostra hadice pozostáva zo špirálovitého drôtu. Jedná sa teda o hadicu podobnú ALU-flex, avšak v mäkkom plastovom obale, ktorý zabraňuje ľahkému pretrhnutiu hadice.
Koncové prvky vyústenia vzduchu v izbách
Anemostaty
Hranaté anemostaty sú používané ako odvodné a prívodné koncové prvky vzduchotechniky. Lamely do anemostatov sa vyhotovujú v dvoch prevedeniach: biele a čierne regulovateľné lamely. Anemostaty sú určené pre inštaláciu v interiéri ako vírivá výustka z potrubia.

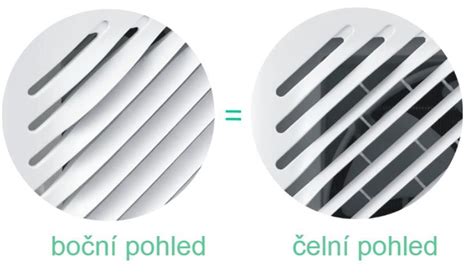

Vírivý kruhový anemostat sa používa ako odvodný/prívodný koncový prvok vzduchotechnického potrubia. Anemostat má pohyblivé lamely, ktoré je možné nastaviť optimálne pre smer odvodu/prívodu vzduchu.
Anemostat s pevnými zaoblenými lamelami sa používa ako odvodný/prívodný koncový prvok vzduchotechniky. Lamely tohto anemostatu sú pevné a zaoblené pre rovnomernejší a viac smerovaný prívod/odvod vzduchu.
Anemostat s pevnými rovnými lamelami predstavuje štýlové vyústenie vzduchotechnického potrubia. Je vhodný pre odvod alebo prívod teplého/studeného vzduchu. Využitie týchto anemostatov je najlepšie v kanceláriách, domoch, obchodných domoch a podobne.
Tanierové ventily
Tanierový ventil nerezový univerzálny sa môže používať na prívod aj na odvod vzduchu. Sú vyrobené z CrNi ocele, čo zaisťuje žiadnu koróziu a matný povrch. Jednoduché nastavenie vzduchu sa vykonáva otáčaním stredového disku. Poistné matice umožňujú nastaviť požadovaný prietok vzduchu. Špeciálna konštrukcia zaisťuje nízku hladinu hluku.
Mriežky a revízne prvky
Revízne dvierka na hranaté potrubie majú po obvode gumové tesnenie, ktoré zabraňuje úniku vzduchu z potrubia.
IGC mriežka kruhového vzduchotechnického potrubia je určená pre vnútornú alebo vonkajšiu montáž. Kruhová vetracia mriežka je vyrobená ako hliníkový odliatok hrúbky 4 mm. Krycia mriežka slúži na ochranu vzduchotechnického potrubia.
