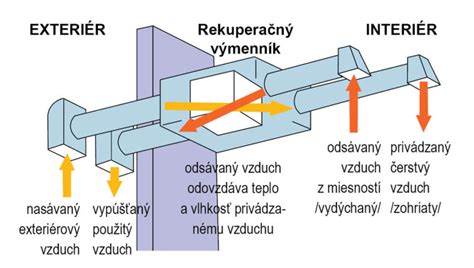

Jednotka pre vetranie rodinných domov EHR 280 H Akor RF je malá, ľahká a kompaktná jednotka určená pre montáž na stenu. Zabezpečuje riadené vetranie s rekuperáciou vzduchu, odvetranie radónu a odstránenie vlhkosti v dome. Je tiež účinným nástrojom na filtráciu prašnosti rôznych alergénov a pomáha znižovať tepelnú náročnosť objektu. Základným princípom riadeného vetrania je priviesť do domu čerstvý vzduch, ktorý sa cez steny rekuperačného výmenníka ohreje od odpadového vzduchu a následne je rozvedený do obytných miestností. Odpadový vzduch je naopak odsávaný z kúpeľní, WC a kuchyne.
Konštrukcia a základné vybavenie
Skriňa jednotky je vyrobená z EPP (expandovaný polypropylén), čo prispieva k jej nízkej hmotnosti a kompaktným rozmerom. Pre montáž na stenu sa dodáva s oceľovým montážnym rámom z pozinkovanej ocele. Na vrchu a spodku jednotky sú umiestnené prípojné hrdlá s vnútorným rozmerom 150 mm a vonkajším rozmerom 180 mm. Vedľa hrdla vonkajšieho vzduchu je otvor protimrazovej klapky. Kondenzát je vyvedený vývodkou s priemerom 40 mm, ktorá je umiestnená naspodku skrine. Štandardná farba čelnej steny je modrá, na zvláštnu objednávku je dostupná aj šedá.
Ventilátory a motorizácia
Ventilačná jednotka je na výtlaku a sani vybavena radiálnymi ventilátormi s EC motormi a s dozadu zahnutými lopatkami. Motory sú jednosmerné, s vysokou účinnosťou a nízkou spotrebou. Transformátor je súčasťou jednotky, takže prívodné napätie je bežné sieťové 230 V, 50 Hz. Jednotka má krytie IP31. Akustický výkon pre vybrané tri pracovné body je uvedený v tabuľke hlukových parametrov (tabuľka nie je súčasťou dodaného textu, ale je na ňu odkaz).
Rekuperácia a výmenník tepla
Protiprúdny doskový výmenník je vyrobený z polypropylénu a dosahuje účinnosť v rozsahu 90 až 97 % (v niektorých verziách 86 až 95 %). Vďaka vysokej účinnosti výmenníka sa doplňkový ohrievač zvyčajne nepoužíva, malé straty vetraním pokryje vykurovací systém domu. Výměník je prístupný po otvorení predného víka jednotky. Pre letnú prevádzku je jednotka vybavená automatickým obtokom výmenníka, vďaka ktorému je vzduch vedený mimo výmenník, čím dochádza k úspore energie.
Filtrácia vzduchu
Na sani a výtlaku sú ľahko vymeniteľné doskové filtre. Štandardne sú dodávané filtre triedy G4, alternatívne je možné doplniť filtre M5 alebo peľové F7. Pri verzii RF je z jednotky vyvedený trojžilový pripojovací kábel ukončený vidlicou do zásuvky. Prístup k výmenníku je po otvorení čelného víka jednotky. Čistenie filtrov sa odporúča štyrikrát ročne, čistenie výmenníka raz za šesť rokov a výmena filtrov raz ročne.
Ovládanie a regulácia
Jednotka je štandardne vybavená pripojovacím káblom ukončeným vidlicou do zásuvky. Súčasťou dodávky jednotky je aj päťžilový kábel, ktorý môže byť využitý v prípade potreby. Továrenské nastavenie otáčok je znázornené v tabuľke a grafe (tabuľka a graf nie sú súčasťou dodaného textu, ale sú na ne odkazy), ale je možné ich po montáži prispôsobiť podľa potreby. Jednotka je vybavená dvoma potenciometrami, ktorými možno nastaviť hodnotu vysokých a nízkych otáčok. Stredné otáčky sú potom priemerom hodnoty vysokých a nízkych otáčok. Pre najvyššie otáčky je možné nastaviť dobeh od 10, 20 alebo 30 minút, pokiaľ je použitý bezdrôtový prepínač otáčok typu RFT Akor, ktorý je štandardným voliteľným príslušenstvom. Prepínač pracuje na frekvencii 868 MHz s maximálnym dosahom 100 m vo voľnom priestore.
Možnosti rozšíreného ovládania
V prípade zmeny pripojovacieho kábla na päťžilový (súčasť dodávky) je možné zabezpečiť ovládanie prepínačom SA 1-3V (alebo obdobným). V tomto zapojení je možné pre nezávislé spustenie najvyšších otáčok použiť čidlo kvality vzduchu AIRSENS, izbový termostat alebo programovateľný časový spínač DT 3R, DT 4 alebo DT 8-R. Tieto zariadenia privedú fázové napätie z rovnakej napájacej fázy na ovládaciu svorku (toto riešenie je zákaznícke a nie je súčasťou dodávky).
Elektronická regulácia s bezdrôtovým ovládačom a časovým dobehom nie je štandardne súčasťou dodávky nového typu jednotky (nahrádza verziu EHR 280 Akor RF a Standard v predaji od roku 2019). V novom prevedení je jednotka dodávaná bez ovládača, s možnosťou dokúpiť ovládače typu RF (diaľkové) alebo SA (napojenie káblom). Podľa voľby typu ovládača sa zvolí typ pripojenia k sieti (dodávaná s dvomi typmi káblov). Typy ovládačov, ktoré je nutné doobjednať, sú RFT Akor diaľkový ovládač, RFT-D Akor diaľkový ovládač s indikáciou zanesenia filtra a SA 1-3V prepínač otáčok.
Protimrazová ochrana
Jednotka je vybavená automatickou protimrazovou ochranou. V prípade nebezpečenstva námrazy výmenníka najskôr obmedzuje otáčky prívodného ventilátora. Ak nebezpečenstvo pretrváva, otvára protimrazovú klapku, ktorou sa časť vzduchu privádza z okolia jednotky. Originálne riešenie protimrazovej ochrany spočíva v otvorení piateho hrdla na jednotke, ktoré prisáva vzduch z miestnosti. Sací vzduch tak zvýši svoju teplotu a ďalšie režimy protimrazovej ochrany sa tak ekonomicky oddialia. Z tohto dôvodu je vhodné jednotku inštalovať do čistého prostredia. Pre správnu funkciu protimrazovej klapky je nutná inštalácia jednotky v miestnostiach s teplotou aspoň 5 °C. Pre prípady, keď vonkajšie teploty klesnú pod -5 °C, je vhodné mať v zálohe externý predohrev (napr. MBE AFP). V oblastiach, kde sú teploty často pod -5 °C, sa odporúča na nasávanie čerstvého vzduchu nainštalovať teplovodný výmenník alebo elektrický predohrev vzduchu.
Inštalácia a údržba
Montáž jednotky je možná iba vo zvislej polohe. Je nutný manipulačný priestor pred jednotkou pre čistenie a výmenu filtra alebo výmenníka. Pripojenie odvodu kondenzátu sa vykoná cez sifónový pachový uzáver. Po základnom nastavení montážnou aplikáciou jednotka nevyžaduje ďalšie nastavovanie. Nároky na používateľov sú minimálne - ovládanie rýchlosti v troch stupňoch a občasné čistenie. Výmena filtra sa odporúča minimálne raz ročne.
Dôležité upozornenia pre prevádzku
Jednotka AKOR je určená k trvalému prevádzke. Po pripojení do elektrickej siete je protimrazová ochrana aktívna až za 120 minút prevádzky. Celkové načítanie teplôt a časových závislostí pre reguláciu a riadenie chodu trvá 24 hodín, kedy je možná funkcia BYPASSU a letného vetrania. Počas tejto doby nemožno dosiahnuť predpísanej účinnosti rekuperácie a želanej správnej funkcie jednotky.
Jednotky v prevedení RF sú trvalo pripojené do siete. Jednotky v prevedení STANDARD sú zapojené cez SA 1-3V, ktorý neumožňuje úplné vypnutie.
Pri projekcii rekuperačných jednotiek EHR Akor a ich použití v objektoch s plynovými spotrebičmi kategórie B (plynové kotle a ohrievače vody s otvorenou komorou) alebo so zariadeniami s otvoreným ohniskom na pevné či kvapalné palivá s odťahom spalín do komína je nutné dbať na príslušné odborné normy a zákonné ustanovenia. Vetrání musí tiež zodpovedať normatívnym predpisom požiarnej bezpečnosti stavieb a nesmie byť v rozpore s požiarnymi predpismi. Jednotku je možné používať v normálnych priestoroch podľa IEC 60364-5-51, resp. ČSN 332000-5-51 ed. 2, ČSN 33 2000-1 ed.2. Jednotka môže byť umiestnená iba v prostredí s kladnou teplotou do max. 40 °C a môže prepravovať vzduch bez pevných, vláknitých, lepivých, agresívnych a výbušných prímesí. Maximálna prípustná teplota dopravovaného vzduchu nesmie prekročiť +40 °C. Jednotku nie je možné prevádzkovať na nedokončenej stavbe pre vysúšanie hmôt, kde hrozí riziko zanesenia systému a jednotky stavebným prachom. Prvé spustenie jednotky vykonajte pri kladných teplotách (min. 24h bez mrazu).
Varianty a energetická trieda
Jednotka EHR 280 H Akor RF patrí medzi rekuperačné jednotky programu Nová zelená úsporám pod kódom SVT2702.
- EHR 280/325 H Akor RF - horný výtlak čerstvého vzduchu
- EHR 280/325 D Akor RF - spodný výtlak čerstvého vzduchu
Ľavé alebo pravé prevedenie sa zo všetkých variant získava zámenou predného a zadného panelu.
Energetická trieda SEC:
- SEC A - štandard
- SEC A+ - riadenie čidlami kvality vzduchu
