Regulátor ťahu pre kotly na tuhé palivá je termostatické zariadenie určené na reguláciu výkonu kotla prostredníctvom otvárania alebo privierania klapky prívodu spaľovacieho vzduchu. Jeho hlavnou funkciou je upraviť výkon kotla tak, aby teplota pracovnej kvapaliny (voda, nemrznúca zmes, teplonosný olej) na výstupe z kotla dosiahla nastavenú hodnotu. Tento regulátor pracuje automaticky na základe teploty pracovnej kvapaliny a môže byť inštalovaný vo zvislej aj vodorovnej polohe.
Princíp fungovania spočíva v tom, že pri rastúcej teplote pracovnej kvapaliny sa termostatický člen pohybuje. Tento pohyb je pomocou pákového mechanizmu a retiazky prenášaný na klapku prívodu spaľovacieho vzduchu. Keď sa klapka zatvorí, zdroj tepla znižuje svoj výkon.
Riešenie problémov s ťahom komína
Regulátor ťahu je šikovné zariadenie, ktoré sa používa predovšetkým v prípadoch, kedy dochádza k vysokému ťahu komína. Vysoký ťah komína môže viesť k nízkej účinnosti spotrebiča. Regulátor pomáha tento problém riešiť a tým zvyšovať efektivitu vykurovacieho systému.
Existuje niekoľko druhov regulátorov ťahu, pričom ich tvar a spôsob použitia sú prispôsobené rôznym typom komínov, rúr a dymovodov. Vzhľadom na rozmanitosť ponuky je ich inštalácia zvyčajne jednoduchá a zvládne ju aj menej skúsený domáci majster.

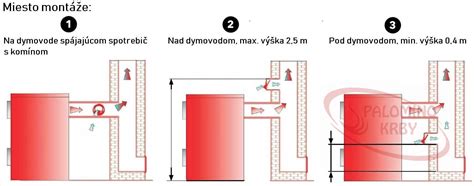

Typy regulátorov a ich inštalácia
Regulátory sa vyrábajú v rôznych vyhotoveniach a každý sa inštaluje inak. Niektoré sa montujú priamo na dymovod, iné do pripraveného rámčeka pri keramických komínoch, a v niektorých prípadoch je potrebné vyrezať otvor do dymovodu, napríklad pri montáži regulátora so sponou.
Inštalácia do steny komína
Pre tento typ regulátora je potrebné vytvoriť v stene komína otvor s rozmermi približne 14 x 14 cm. Rovnaký otvor sa vytvorí aj v prieduchu komína. Následne sa regulátor pripevní k stene komína pomocou štyroch hmoždiniek a skrutiek, ktoré sa umiestnia do otvorov v rohoch regulátora.
Inštalácia na keramický komín pomocou sponky
Tento typ regulátora je vybavený sponkou, ktorá umožňuje jeho umiestnenie buď na dymovod, alebo priamo na keramický komín. Po pripevnení regulátora pomocou sponky a odstránení čela sa naznačí otvor, ktorý sa po odpojení regulátora vyreže.
Inštalácia na dymovod
Ak sa rozhodnete umiestniť regulátor na dymovod, je možné použiť rúru s čistiacim otvorom. Po odskrutkovaní tohto otvoru vznikne potrebný priestor na inštaláciu regulátora. Vyčnievajúce skrutky pri čistiacom otvore je potrebné odrezať, aby neprekážali. V prípade, že dymovod nemá čistiaci otvor, je možné ho ručne vyrezať pomocou rozbrusovacej píly s kotúčom na rezanie ocele. Vzniknuté otrepy sa následne odstránia okrúhlym pilníkom.
Inštalácia na menšie priemery trubiek (pod 150 mm)
Štandardná konštrukcia regulátora je najlepšie prispôsobená na rúry s priemerom 150 - 220 mm. Priemer niektorých regulátorov je len o pár desatín milimetra väčší ako 150 mm, čo znemožňuje ich zasunutie do T-kusu. V takom prípade je možné použiť redukciu 150/160 v smere dymu (zväčšujúcu sa), ktorú nasuniete na odbočku T-kusu. Na obvod regulátora sa následne nalepí tesniaca šnúra s rozmermi 10 x 2 mm (približne 1 meter).
Protiexplózny regulátor
Protiexplózny regulátor je modifikáciou klasického kruhového regulátora. Jeho hlavným rozdielom je odklápacie čelo, ktoré sa pri výbuchu nespálených plynov vnútri komína otvára smerom dopredu. Týmto spôsobom sa uvoľní cesta pretlaku a eliminuje sa riziko poškodenia dymovodu alebo keramického prieduchu komína.
Špecifické typy regulátorov
V kategórii menších regulátorov sa nachádza kruhový regulátor s priemerom 80 mm. Tento regulátor je možné umiestniť do čistiaceho otvoru keramického komína pomocou rámčeka, ktorý však nie je súčasťou balenia. Ďalšou možnosťou je jeho inštalácia do čistiaceho otvoru, ktorý je súčasťou nerezového dielu dymovodu od firmy Darco.
Výhody používania regulátorov ťahu
Každý z uvedených typov regulátorov je produktom, ktorý prináša značné úspory. Šetrí nielen váš spotrebič a komín, ale aj vaše financie. Regulátor obmedzuje prívod vzduchu, čím znižuje silu horenia a predlžuje tak čas horenia paliva.
Regulátor ťahu ICMA špecificky reguluje prívod vzduchu do kotla a riadi požadovanú intenzitu plameňa, čo je dôležité pre efektívne spaľovanie paliva.
Ako správne kúriť v kotloch na tuhé palivo?
Regulácie pre kotly ústredného kúrenia
Regulácie pre kotly ústredného kúrenia umožňujú efektívne riadiť proces výroby tepla a jeho distribúciu do vykurovacieho systému. Ich hlavnou funkciou je nastavenie parametrov tak, aby bolo zabezpečené hospodárne vykurovanie a zároveň tepelná pohoda pre užívateľov.
Pri výbere nového kotla, či už v novostavbe alebo pri výmene starého, je dôležité zvoliť kotol s modernou a účinnou reguláciou. Kvalitná regulácia by mala rýchlo a bezproblémovo reagovať na teplotné výkyvy a udržiavať nastavenú teplotu konštantne.
Vývoj regulácií
Staršie kotly využívali jednoduché On/Off termostaty, ktoré kotol zapínali alebo vypínali na plný výkon. Moderné priestorové regulátory využívajú obojsmernú komunikáciu s kotlom, nepretržite si vymieňajú a porovnávajú dáta. Kotol je tak informovaný o zmenách teploty v miestnosti a podľa toho upravuje svoj okamžitý výkon.
Ekvitermická a zónová regulácia
Spolupráca kondenzačného kotla s ekvitermickou reguláciou by mala byť dnes štandardom. Táto regulácia zhodnocuje vonkajšiu aj vnútornú teplotu vzduchu a na základe toho upravuje teplotu vykurovacej vody. Snímač vonkajšej teploty sleduje exteriérovú teplotu a prispôsobuje jej vykurovaciu vodu a celkový výkon kotla, čo umožňuje kotlu pracovať v kondenzačnom režime aj počas zimného obdobia.
V priestrannejších domoch s dobrou orientáciou na svetové strany je vhodné využívať zónovú reguláciu a riadenie jednotlivých miestností podľa ich využitia a obsadenosti. Nie vždy je totiž potrebné udržiavať rovnakú teplotu v celom dome počas celého dňa.
Funkcie regulácií kotlov
Všetky regulácie pre kotly, bez ohľadu na typ paliva, majú funkciu ovládania obehového čerpadla ústredného kúrenia a ventilátora. Zvýšením alebo znížením otáčok ventilátora sa reguluje množstvo vzduchu vháňaného do kotla, čo ovplyvňuje rýchlosť horenia a tým aj teplotu.
Regulácia teploty prebieha na základe programu, ktorý získava informácie zo snímačov teploty (napr. izbových snímačov).
