Regulátory teploty zohrávajú kľúčovú úlohu v moderných vykurovacích systémoch, zabezpečujúc optimálny tepelný komfort a hospodárnu prevádzku. Ich hlavnou funkciou je riadenie procesu výroby tepla a jeho distribúcie do vykurovacieho systému. Výberom vhodných parametrov sa zabezpečuje efektívne vykurovanie pri zachovaní požadovanej tepelnej pohody pre užívateľov.
Princíp fungovania regulátorov teploty
V uzavretých systémoch sa regulátory teploty používajú na riadenie teploty radiátorov, chladiacich jednotiek a iných zariadení, ktoré pracujú s vykurovaním alebo chladením. Súčasťou regulátora teploty je snímač teploty, ktorý meria aktuálnu teplotu. Existujú dva základné typy snímačov:
- Mechanické snímače teploty: Skladajú sa z materiálov, ktoré sa pri zmene teploty zmršťujú alebo rozpínajú.
- Elektrické snímače teploty: Pracujú so senzormi, ktoré prenášajú údaje do mikropočítača a následne regulujú kotol alebo zmiešavací ventil.
Regulátor teploty porovnáva skutočnú hodnotu nameranú snímačom s požadovanou hodnotou (regulačnou hodnotou).
Typy regulácie teploty
Existujú dva základné spôsoby regulácie teploty v systémoch ústredného vykurovania:
Kvantitatívna regulácia (Priestorový termostat)

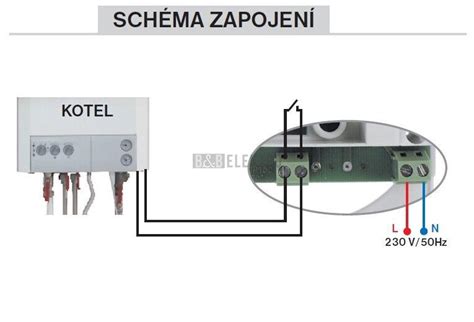

Typickým zariadením kvantitatívnej regulácie je priestorový termostat, ktorý predstavuje základ celého regulačného systému. Táto regulácia je pomerne jednoduchá a spoľahlivá. Priestorový termostat meria teplotu v miestnosti, kde je nainštalovaný, a reguluje výkon kotla tak, aby sa v danej miestnosti dosiahla alebo udržala nastavená teplota.
Staršie kotly využívali jednoduché On/Off termostaty, ktoré len jednoducho vypli alebo zapli kotol na jeho menovitý výkon. Nové priestorové regulátory prinášajú maximálnu efektivitu vďaka obojsmernej komunikácii s kotlom. Nepretržite si vymieňajú a porovnávajú dáta, čím kotol informujú o zmenách teploty v miestnosti. Na základe týchto zmien kotol okamžite upravuje svoj výkon podľa potrieb.
Kvalitatívna regulácia (Ekvotermická regulácia)
Ekvotermická regulácia patrí medzi základné spôsoby centrálneho riadenia tepelného výkonu vykurovacích zariadení. Ide o reguláciu teploty vykurovacej vody v závislosti od vonkajšej teploty, pričom vzájomnú závislosť medzi týmito veličinami udáva vykurovacia krivka.
Snímač vonkajšej teploty sleduje teplotu v exteriéri a prispôsobuje teplotu vykurovacej vody a celkový výkon kotla. Kotol je tak vďaka tomuto systému schopný pracovať v kondenzačnom režime aj počas zimného obdobia. Spolupráca kondenzačného kotla s ekvitermickou reguláciou je dnes už štandardom.
Moderné regulačné systémy a ich funkcie
V súčasnosti sú oba typy regulácie považované za štandardnú súčasť kotla a možno ich zakúpiť aj vo výhodných setoch spolu s vykurovacím kotlom. Po inštalácii plynového kotla je samozrejme potrebné reguláciu správne nastaviť.
Programovateľné termostaty a časové harmonogramy
Programovateľné termostaty umožňujú nastaviť rôzne cieľové teploty v rôznych časových intervaloch pre každý deň v týždni. Termostat následne automaticky zapína a vypína kúrenie v prednastavených časoch bez manuálneho ovládania. Bežným príkladom je nastavenie nižšej teploty v čase, keď nie ste doma, a naopak vyššej teploty po návrate domov.
Diaľkové ovládanie a smart funkcie
Diaľkové ovládanie a monitorovanie kotla sa stávajú štandardnou súčasťou moderných vykurovacích systémov. Zmeniť požadovanú teplotu v miestnosti či iné nastavenia kotla na diaľku nie je žiadnym problémom. Vykurovací systém a kotol môžete ovládať cez smartfón alebo tablet.
Niektoré moderné regulátory, ako napríklad Logamatic TC100, sú vybavené inovatívnou funkciou detekcie prítomnosti a dokážu rozpoznať GPS polohu vášho smartfónu, takže môžete požadovanú teplotu nastaviť ešte pred návratom domov.
Zónová regulácia a individuálne nastavenia
Nie vždy je potrebné mať rovnaké teplo v celom dome počas celého dňa. Ak je dom priestrannejší a správne orientovaný na svetové strany, je veľmi vhodné uplatňovať zónovú reguláciu a riadenie jednotlivých miestností podľa ich využitia.
Výber správneho regulátora
Pri výbere nového kotla alebo modernizácii starého by ste si mali zvoliť kotol s modernou a účinnou reguláciou. Kvalitná regulácia by mala rýchlo a bez problémov reagovať aj na väčšie teplotné výkyvy a udržiavať nastavenú teplotu na konštantnej úrovni.
Regulácie pre kotly ústredného kúrenia umožňujú riadiť proces výroby tepla ako aj jeho distribúciu do vykurovacieho systému. Ich hlavnou funkciou je výber jednotlivých parametrov tak, aby bolo zabezpečené hospodárne vykurovanie a zároveň tepelná pohoda pre užívateľov na požadovanej úrovni.
Izbový termostat Avansa 2007 je vhodný na reguláciu väčšiny kotlov. Originálne termostaty plne spolupracujú s elektronikou kotla a zabezpečujú plynulú reguláciu výkonu, pokiaľ kotol touto funkciou disponuje.
Dôležité faktory pri výbere termostatu:
- Typ kotla (plynový, na tuhé palivo, elektrický).
- Potreba pripojenia viacerých snímačov alebo termostatov.
- Možnosť bezdrôtového pripojenia.
- Požadované funkcie (programovanie, diaľkové ovládanie, detekcia prítomnosti).
Regulátor CR 04 a ekvitermický set
Inteligentný a obľúbený regulátor CR 04 si môžete objednať spolu s vonkajším teplotným snímačom vo zvýhodnenom ekvitermickom sete. Pri ekvitermickej regulácii kotol mení teplotu vykurovacej vody automaticky podľa zmien vonkajšej teploty, čo vedie k vyšším úsporám paliva. Okrem zníženia prevádzkových nákladov sa docieli aj zlepšenie tepelnej pohody vďaka kontinuálnemu ohrevu vykurovacích telies.
Možnosť ekvitermickej regulácie je štandardne dostupná u všetkých kotlov značky THERM (okrem elektrokotlov rady THERM ELN) a jej aktiváciu vykoná autorizovaný servisný technik. Tento spôsob regulácie je možné využiť len s pripojeným vonkajšieho snímača teploty.
Umiestnenie vonkajšieho snímača teploty:
Vonkajší snímač teploty sa umiestňuje na severnej (severozápadnej) stene objektu približne 3 m nad zemou a nesmie byť ovplyvňovaný žiadnym cudzím tepelným vplyvom (otvorené okná, slnečný svit, atď.).
Balenie Ekvitermický set CR 04 obsahuje:
- Inteligentný regulátor CR 04
- Externý snímač vonkajšej teploty
Regulátor CR 04 - kľúčové vlastnosti:
- Zobrazuje prevádzkové stavy kotlovej jednotky.
- 3 nastaviteľné teplotné úrovne.
- 5 základných vykurovacích programov prednastavených z výroby.
- Diagnostika porúch.
- Možnosť nastavenia 7-denného vykurovacieho programu.
- Možnosť nastavenia 7-denného programu pre ohrev teplej vody.
- Funkcia okamžitej zmeny teploty.
- Dvojvodičové prepojenie a napájanie z kotla.
- Možnosť riadenia aj kaskádovej kotolne Thermona.
Trieda regulátora teploty podľa nariadenia EU č. 811/2013 je VI. Príspevok regulátorov teploty k sezónnej energetickej účinnosti vykurovania súprav pozostávajúcich z ohrievača na vykurovanie vnútorných priestorov, regulátora teploty a solárneho zariadenia alebo súprav pozostávajúcich z kombinovaného ohrievača, regulátora teploty a solárneho zariadenia je 4%.
Snímač vonkajšej teploty - špecifikácie:
- Snímač je uložený v plastovom tele.
- Malé rozmery.
- Jednoduchá inštalácia.
- Určené pre použitie v exteriéri.
- Menovitý odpor - 10 kΩ.
- Rozmery [mm] - Ø 71 / hl.
Nastavenie kotla a úspora energie
Majitelia plynových kotlov si často lámu hlavu nad tým, ako nastaviť systém tak, aby nespotreboval príliš veľa energie. Nastavenie kotla ovplyvňuje viacero faktorov. Okrem konkrétnej teploty, ktorú chcete dosiahnuť, rozhodujú aj výkon použitého kotla, rozmery domu, počet vnútorných stien, správne zvolený systémový regulátor a izolácia budovy.
Bežnou chybou používateľov plynových kotlov je voľba príliš vysokej teploty s cieľom mať dostatok tepla. Priemerné odporúčané teploty v domácnostiach sú:
- Spálňa: 16 - 18 °C
- Kuchyňa: 17 - 19 °C
- Kúpeľňa: 22 - 24 °C
- Technické miestnosti: 12 - 14 °C
Zvýšenie teploty v miestnosti o 1 °C predstavuje zvýšenie celkových nákladov až o 6 %.
