Princíp a funkcia regulačnej klapky v systéme rekuperácie

V súčasnosti čelí naša planéta závažnému problému znečistenia ovzdušia. Okrem vonkajšieho prostredia je však rovnako dôležité zabezpečiť kvalitnú klímu aj v našich obydliach a pracoviskách, keďže človek trávi až 90% svojho času v budovách. Vzduch v miestnosti ovplyvňuje nielen počasie, ale aj naše vlastné aktivity ako dýchanie, varenie, upratovanie či športovanie. Tieto činnosti prispievajú k zvýšeniu obsahu CO2, nežiadúcich pachov, tepla a vodnej pary vo vzduchu. Pre zabezpečenie kvalitného ovzdušia je nevyhnutná jeho pravidelná obmena. Ak k nej nedochádza, klesá podiel kyslíka a zvyšuje sa koncentrácia CO2 a iných škodlivín.

Ideálne podmienky v interiéri zahŕňajú optimálnu vlhkosť vzduchu (40-50%), príjemné prúdenie vzduchu bez prievanu (rýchlosť do 0,15 m/s), primeranú čistotu vzduchu a komfortnú teplotu. V závislosti od ročného obdobia a lokality sa koncentrácia CO2 v čerstvom vonkajšom vzduchu pohybuje v rozmedzí od cca 300 do 400 ppm.

Nedostatočné vetranie a obmena vzduchu môžu viesť k zdravotným problémom, ako sú alergie a astma, ktoré sa prejavujú kýchaním, dýchavičnosťou či slziacimi očami. Rekuperačné jednotky znižujú riziko tvorby plesní, ktoré sú častou príčinou alergií. S pomocou špeciálnych filtrov dokážu znížiť koncentráciu peľu až o 95%. Infekčné vírusy sa vo vzduchu šíria oveľa ľahšie v nevetraných priestoroch. Rekuperačné jednotky zabezpečujú zdraviu prospešnú výmenu vzduchu, čím odvádzajú vydýchaný vzduch von a privádzajú čerstvý vzduch dnu.

Správne vetranie znamená vypnúť vykurovacie telesá a vetrať nárazovo minimálne 4-krát denne po dobu 5 minút, a to aj v zime. Moderné rekuperačné jednotky tento proces zjednodušujú a zabezpečujú nepretržitý prísun čerstvého, filtrovaného vzduchu s výraznou úsporou energie. Mimoriadne výhodná je rekuperácia tepla, pri ktorej sa teplo z odvádzaného vzduchu odovzdáva čerstvému chladnému vzduchu s účinnosťou až 94%.

Typy rekuperačných jednotiek a ich využitie

Požiadavky na funkcie rekuperačných jednotiek sú rozmanité a závisia od konkrétnych potrieb obytných a pracovných priestorov. Možno ich využiť pri rekonštrukcii starých budov aj pri návrhu nových, udržateľných konceptov.

Centrálne rekuperačné jednotky

Sú určené predovšetkým pre novostavby, kde legislatíva často nariaďuje takmer nulovú spotrebu energie a stanovuje hodnoty požadovanej výmeny vzduchu. Tieto jednotky sú zvyčajne inštalované v technickej miestnosti a ich fungovanie zahŕňa montáž potrubných rozvodov. V obývacích izbách a spálňach sú umiestnené výustky pre prívod čerstvého vzduchu, zatiaľ čo v kúpeľniach a na toaletách sú otvory s odťahovými ventilmi pre odvod spotrebovaného vzduchu. Ostatné miestnosti sú prevetrávané vďaka prúdeniu vzduchu z privetrávanej do odvetranej zóny. Centrálne jednotky dosahujú vyšší stupeň spätného zisku tepla v porovnaní s lokálnymi zariadeniami.

Lokálne rekuperačné jednotky

Sú vhodné pre novostavby aj rekonštrukcie, najmä pri špecifických problémoch s vlhkosťou. Pracujú nezávisle v jednotlivých miestnostiach, čo je výhodné pre kuchyne a kúpeľne. Môžu byť vzájomne prepojené pre optimálne vetranie celého priestoru. Ich inštalácia je jednoduchšia, nevyžaduje rozsiahle potrubné rozvody a sú ideálne pre vetranie jednotlivých miestností s objemovým tokom vzduchu cca 55 m³ / h.

Princíp fungovania rekuperačnej jednotky

Základ rekuperačnej jednotky tvorí výmenník tepla, ktorý je často nazývaný aj srdcom celého systému. Pri centrálne riadenom vetraní s rekuperáciou tepla je do budovy privádzaný čerstvý vonkajší vzduch cez stavebný otvor vo fasáde. Tento vzduch je pred vstupom do výmenníka filtrovaný, čím sa zbavuje peľu, alergénov a prachových častíc. Súčasne sa do výmenníka privádza rovnaký objem vydýchaného vzduchu z interiéru. Čerstvý vzduch v tepelnom výmenníku absorbuje tepelnú energiu z odvádzaného vzduchu a následne je distribuovaný do jednotlivých miestností.

V lete funguje princíp opačne: vnútorný odchádzajúci vzduch ochladzuje prichádzajúci vzduch zvonku. Ak spätný zisk tepla v lete nie je žiaduci, funkciu možno vypnúť pomocou obtokovej klapky, ktorá presmeruje vzduch mimo výmenník (letný bypass).

Existujú tri hlavné konštrukčné prevedenia výmenníkov tepla:

• Doskový výmenník tepla: Vďaka zmenám tvaru a prúdenia vzduchu sa účinnosť doskových rekuperátorov zvýšila z pôvodných 50-60% na súčasných 90-95%. V doskovom rekuperátore odvádzaný teplý vzduch odovzdáva svoju tepelnú energiu chladnejšiemu privádzanému vzduchu cez tenkú hliníkovú dosku. Tieto jednotky sú vhodné pre miernejšie klimatické podmienky bez silných mrazov, pričom je dôležité dbať na to, aby kondenzát nezamrzol a neblokoval jednotku.
• Rotačný rekuperátor: Dokáže si poradiť s náročnejšími klimatickými podmienkami a nízkymi teplotami. Vďaka otáčaniu sa nikdy nezamŕza a vracia do interiéru nielen teplo, ale aj časť vzdušnej vlhkosti, čím eliminuje potrebu riešiť odvod kondenzátu.
• Entalpický výmenník tepla: Moderné jednotky sú vybavené membránovým entalpickým výmenníkom tepla, ktorý efektívne pracuje aj pri nižších vonkajších teplotách. Jeho hlavnou výhodou je rekuperácia vlhkosti. Okrem odovzdávania tepla privádzanému vzduchu dokáže spoľahlivo odovzdávať aj vlhkosť, čím prispieva k optimálnej relatívnej vlhkosti v interiéri. Týmto procesom sa zároveň eliminuje namŕzanie výmenníka.

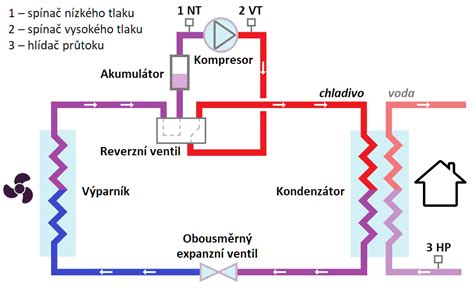

Niektoré pokročilé systémy riadeného núteného vetrania fungujú na princípe tepelného čerpadla, ktoré dokáže nielen v zime prikurovať, ale aj v lete chladiť.

Regulačné klapky a ich úloha

Regulačné klapky predstavujú kľúčový prvok vo vzduchotechnických systémoch, ktorý slúži na základnú reguláciu a ochranu prietoku vzduchu v potrubí. Ponúkajú sa v rôznych variantoch a vyhotoveniach, vrátane škrtiacich, zmiešavacích, spätných a žalúziových klapiek. Môžu byť vybavené ručným ovládaním alebo ovládaním pomocou servopohonu a sú dostupné pre kruhové aj štvorhranné potrubia.

Typy regulačných klapiek a ich využitie:

• Kruhové škrtiace klapky (napr. KSP, KSK/S): Určené na jednorazové zregulovanie prietoku vzduchu. Využívajú sa napríklad na reguláciu množstva vzduchu medzi jednotlivými poschodiami alebo na uzatváranie vetiev do priestorov používaných len nárazovo. Majú malú stavebnú dĺžku, vysokú tuhosť a tesnosť spoja s potrubím. Niektoré typy sú pripravené pre servopohon a sú ideálnym príslušenstvom pre rekuperačné jednotky.
• Tesné regulačné klapky (napr. s ručným ovládaním, s prípravou pre servomotorické ovládanie): Navrhnuté na presnú reguláciu prúdenia vzduchu v klimatizačných, vetracích a vzduchotechnických systémoch. Vďaka tesnej konštrukcii minimalizujú úniky vzduchu a zvyšujú energetickú účinnosť. Ručné ovládanie umožňuje jednoduchú a precíznu reguláciu.
• Regulačné klapky pre štvorhranné potrubia (napr. RK, RDM, RDTM): Používajú sa na plynulú reguláciu vzduchu alebo na uzatvorenie vzduchovodu. Môžu byť ovládané ručne, servopohonom alebo pripravené na ich inštaláciu. Niektoré typy (RDTM) sú tesné vďaka EPDM tesneniu, ktoré zaisťuje nepriedušné uzavretie. Vyznačujú sa vystuženými aerodynamickými listami a tichým chodom.
• Lamelové uzatváracie a regulačné klapky (napr. LK / LKR / LKS / LKSX / LKSF): Slúžia na zaregulovanie vzduchotechnických systémov alebo na ručné uzavretie potrubných vetiev. Ovládať sa dajú ručnou pákou, servopohonom na 24V alebo 230V.
• Škrtiace klapky (napr. MSK): Určené na inštaláciu do kruhového potrubia, regulujú prietok vzduchu pomocou kruhového otočného listu.
• Regulačné a uzatváracie klapky (napr. TUNE-R): Pre montáž do kruhového potrubia, dodávané s ručným ovládaním, prípravou na servopohon alebo vybavené servopohonom. Dostupné s rôznou tesnosťou listu a pripojovacích hrdiel.
• Kruhové klapky TUNE-R-Ex: Určené do prostredia s nebezpečenstvom výbuchu, vyrobené z pozinkovaného oceľového plechu s gumovým tesnením.
• Zatváracie klapky VKA-P: Odporúčané príslušenstvo pre kyselinovzdorné ventilátory, vyrobené z PP.
• Kombinácia protidažďových žalúzií a regulačných klapiek (WG-JZ): Slúžia na ochranu pred poveternostnými vplyvmi, vtáctvom a drobnými živočíchmi, ako aj na reguláciu a uzatváranie potrubnej trasy.

Praktické aspekty inštalácie a prevádzky

Pri inštalácii rekuperačných systémov je dôležité dodržiavať základné princípy pre optimálnu funkčnosť. Ideálne je mať rovnaký počet prívodných a odvodných výustiek a čo najpodobnejšie dĺžky jednotlivých potrubí, aby sa minimalizovali tlakové straty. Ak sa to nepodarí dosiahnuť, je nevyhnutné systém presne zmerať a vyregulovať, najčastejšie pomocou koncových prvkov ako tanierové ventily.

Pri rozhodovaní o rekuperácii je dôležité správne dimenzovať zariadenie podľa veľkosti vetraného priestoru a počtu osôb. Objemový tok vzduchu sa udáva v m³/h. Napríklad pre obytnú plochu okolo 200 m² je vhodná centrálna jednotka s prietokom 300-400 m³/h, zatiaľ čo pre jednotlivé miestnosti stačia decentrálne zariadenia s prietokom okolo 55 m³/h.

Pri inštalácii je dôležité dodržiavať nasledovné pokyny:

• Izolácia potrubí: Všetky potrubné rozvody by mali byť riadne izolované, aby sa zabránilo kondenzácii a tepelným stratám. Neizolované potrubia v teplých alebo studených priestoroch môžu spôsobiť nadmernú kondenzáciu, ktorá môže poškodiť elektroniku jednotky.
• Odvod kondenzátu: Zabezpečte správny odvod kondenzátu do kanalizácie, aby sa predišlo zápachu v interiéri. V prípade potreby použite sifón.
• Umiestnenie jednotky: Jednotku je vhodné inštalovať v prevádzkových miestnostiach s trvalo kladnými teplotami. Niektoré jednotky vyžadujú minimálnu teplotu +15 °C pre správnu funkciu ochrany proti zamrznutiu.
• Správny sklon: Vždy dodržiavajte predpísaný sklon jednotky pre správny odvod kondenzátu.
• Odmrazovanie: V prípade nízkych vonkajších teplôt môže dochádzať k zamŕzaniu výmenníka. Proces odmrazovania môže byť hlučný a trvá dlhšie pri nižších teplotách. Pri prevádzke pod -7 °C sa odporúča predohrev vzduchu (napr. zemný kolektor, elektrický ohrievač).
• Filtre: Pravidelne kontrolujte a čistite filtre, aby ste predišli upchatiu a zníženiu prietoku vzduchu. Hlásenia o upchatí filtra sú často odvodené od informácií o potrebe vyšších otáčok motorov.
• Obtokový systém: Pri poruche obtoku výmenníka tepla, často spôsobenej kondenzátom, je nutné jednotku vypnúť a odmraziť.
• Elektronické komponenty: Zlyhanie elektroniky je často spôsobené únikom kondenzátu z neizolovaných alebo nesprávne nainštalovaných kanálov.

Zabezpečenie odbornej inštalácie renomovanou firmou je kľúčové pre správnu funkčnosť a dlhú životnosť rekuperačného systému. Vypracovanie projektu vzduchotechniky autorizovaným technikom je nevyhnutné pre dosiahnutie garantovaného výsledku.
