Doskové oceľové radiátory sú v súčasnosti bežne využívané na vykurovanie domov, bytov a rôznych iných miestností. Pri výbere vhodného radiátora je kľúčové zohľadniť nielen jeho vzhľad a tepelný výkon, ale aj spôsob pripojenia k vykurovaciemu systému. V ponuke sa nachádzajú radiátory so spodným pripojením, s bočným pripojením a s centrálnym stredovým pripojením.
Typy Pripojenia Radiátorov
Rozlišujeme niekoľko základných typov pripojenia radiátorov, ktoré ovplyvňujú nielen ich inštaláciu, ale aj estetický dojem a efektivitu vykurovania.
- Bočné pripojenie: U radiátorov s bočným pripojením je potrubie vedené z boku radiátora. Tento typ pripojenia je najbežnejšie používaný pre staré rozvody v bytoch alebo rodinných domoch.

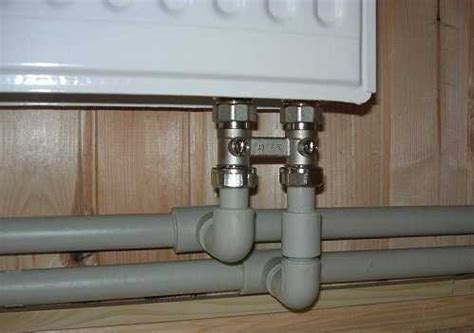

- Spodné pripojenie: Pri radiátoroch so spodným pripojením (napr. typu Stellrad) je potrubie zasunuté z rohovej dolnej strany a môže vychádzať z podlahy alebo zo steny. Tento variant už ponúka elegantnejšie riešenie ako bočné pripojenie.
- Stredové pripojenie (Ventil Kompakt): Radiátor so stredovým pripojením, často označovaný ako VENTIL KOMPAKT, predstavuje ideálne riešenie do miestností, ktoré vyžadujú spoľahlivý a rovnomerný rozvod tepla. Toto pripojenie je navrhnuté pre moderné vykurovacie systémy s núteným obehom.
Radiátor so Stredovým Pripojením: Detaily a Výhody

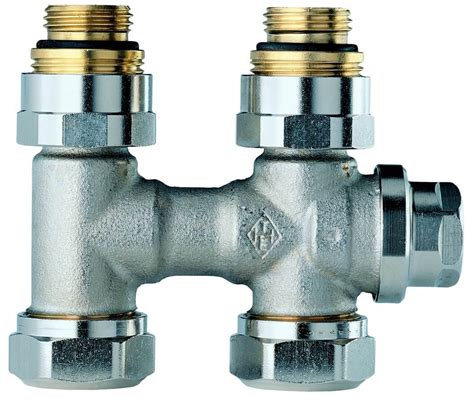

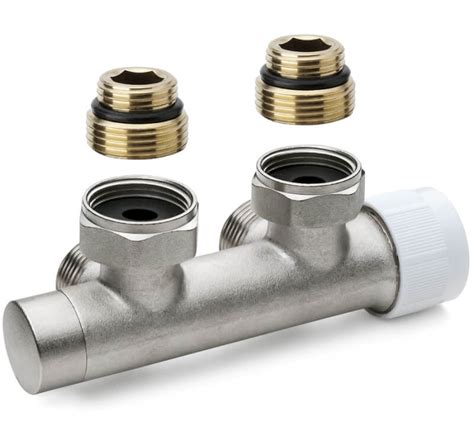

Radiátor so stredovým pripojením je charakterizovaný 6-bodovým pripojením s integrovanou ventilovou vložkou. Ventilová garnitúra je štandardne umiestnená na pravej strane, čo umožňuje pripojenie radiátora na spodnej strane. Konštrukčné riešenie však umožňuje aj klasické bočné pripojenie radiátora, čím sa zvyšuje jeho flexibilita pri inštalácii.
Pripojovací rozstup pre stredové pripojenie je zvyčajne 50 mm a pripojovací závit je 6 x G 1/2" vnútorný. Tento typ radiátora je optimálny pre všetky zariadenia v nízkoteplotnej oblasti.
Technické Parametre a Konštrukcia
Teleso radiátora môže pozostávať z jedného, dvoch alebo troch panelov. Panely radiátorov sú vyrábané z oceľového plechu hrúbky 1,2 mm vzájomným zvarením dvoch výliskov po obvode švovým zvarom. Rozstup vertikálnych kanálikov na výliskoch panelov je 33,33 mm. Panelové radiátory sú vyrobené z oceľového plechu valcovaného za studena, podľa normy STN EN10130+A1. Použité plechy sú z nízkouhlíkovej ocele so zvýšenou pevnosťou a dobrou zvariteľnosťou.
Povrchová úprava sa vykonáva kontinuálnym spôsobom na výrobnej linke. Základný lak je podľa normy DIN 55900 vypaľovaný a prášková vrchná vrstva laku je vypaľovaná pri teplote cca 200°, v farebnom odtieni podľa RAL 9016 biela. Všetky typy radiátorov môžu byť dodané vo vyhotovení s drážkovanou alebo hladkou čelnou plochou.
Súčasťou radiátora sú aj bočné kryty a vrchná mriežka. V balení je taktiež príslušenstvo na uchytenie, 3 zaslepovacie zátky a 1 odvzdušňovacia zátka. Pri použití ako kompaktné vykurovacie teleso s ventilom sú potrebné ako separátne príslušenstvo aj sedlá ventilu (napr. Heimeier č. 4333-00.301 / závit M30x1,5 / vstavaná dĺžka 44,3 mm).
Tlak a Teplota
Radiátory sú navrhnuté pre vysokú spoľahlivosť a bezpečnosť. Minimálny skúšobný tlak je 1,3 MPa, maximálny prevádzkový tlak dosahuje 1,0 MPa a maximálna teplota teplonosnej látky je 110 °C. Na každom radiátore je vykonaná skúška na tesnosť, čo zaručuje ich bezproblémovú prevádzku.
Faktory Ovplyvňujúce Tepelný Výkon
Na výkon radiátora vplýva viacero faktorov. V prvom rade je to počet panelov. Pre zvýšenie tepelného výkonu sa u niektorých typov radiátorov pridáva jedna, dve alebo tri rozšírené prestupné plochy z ohýbaného oceľového plechu, tzv. konvektory. Konvektor je bodovo privarený na vertikálnych kanálikoch telies a jeho plocha zvyšuje tepelný výkon vykurovacieho telesa o cca 30%. V neposlednom rade na celkový tepelný výkon vplýva výška a dĺžka radiátorov.
Ako orientačné pravidlo pre výpočet potrebného výkonu platí, že na 10 m2 plochy potrebujete približne 1 kW výkonu radiátora. Napríklad, doskový radiátor s rozmermi 960 mm x 450 mm môže mať tepelný výkon 424 W pri prívodnej teplote 55 °C (ΔT: 30).
Certifikácia a Kvalita
Technické parametre oceľových panelových radiátorov spĺňajú požiadavky normy EN 442-1. Radiátory sú certifikované podľa EN 442-1 notifikovanou osobou (napr. ES1015, Strojírenský zkušební ústav, s. p. Brno, Česká republika) a na základe vydaného Vyhlásenia o parametroch sú označené značkou CE. Splnenie kvalitatívnych požiadaviek podľa EN 442 potvrdzujú aj výkonové skúšky radiátorov vykonané renomovanými akreditovanými laboratóriami.
Možnosti Inštalácie a Adaptácie
Inštalácia radiátorov vyžaduje zváženie typu potrubia a jeho vedenia. Pri inštalácii so spodným napojením alebo stredovým pripojením je možné viesť potrubie v drážkach v stene pre esteticky čistý vzhľad. Pri použití plastohliníkových rúr s priemerom 16 mm alebo 20 mm je potrebné dbať na polomer ohybu, ktorý je maximálne 40 cm, alebo použiť kolená pre ostré uhly. Na ohyb hadice sa používa špeciálny nástroj.
V prípade úpravy existujúcich rozvodov, napríklad z bočného na spodné pripojenie, je možné použiť šróbovacie prechodky z medi na plastohliník. Existujú aj T-kusy s ventilom na odvzdušnenie, čo uľahčuje údržbu systému.
Voľba Priemeru Potrubia
Pri svojpomocnej inštalácii vykurovania v byte je dôležité správne zvoliť priemer potrubia. K radiátorom sa často používa potrubie s priemerom 15 mm, no to je vhodné maximálne do piatich kusov radiátorov. Pri väčšom počte radiátorov je potrebné použiť rozdeľovač alebo väčšie potrubie. Pre hlavné stúpačky a spiatočky sa odporúča priemer 22 mm. K bojleru môže ísť bežne 15 mm alebo 16 mm potrubie, najmä ak je umiestnený blízko kotla.
Špecifické Typy Radiátorov so Stredovým Pripojením
Okrem klasických doskových radiátorov sú dostupné aj špeciálne typy so stredovým pripojením, ako napríklad rebríkové oceľové radiátory do kúpeľne.
EASY KD Rebríkový Oceľový Radiátor
Príkladom je EASY KD Rebríkový oceľový radiátor do kúpeľne so stredovým spodným pripojením. Tento typ má bielu povrchovú úpravu, pripojovacie závity G1/2", maximálnu prevádzkovú teplotu 110 °C a maximálny prevádzkový tlak 1 MPa. Zvislé oceľové profily majú rozmery D40×30 mm a vodorovné rúrky priemer 20 mm. Súčasťou balenia je príslušenstvo na uchytenie. Radiátor neobsahuje ventily ani hlavicu, ktoré je potrebné objednať samostatne.
Radiátory ako EASY KD produkuje napríklad český výrobca Thermal Trend, ktorý pôsobí na trhu už od roku 1991 a vyrobil už milióny radiátorov.
