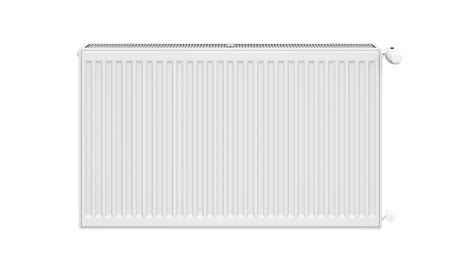

Radiátory radu RADIK KLASIK - R sú moderné doskové vykurovacie telesá, ktoré boli špeciálne navrhnuté pre jednoduchú a rýchlu náhradu starších článkových liatinových alebo oceľových radiátorov s pripojovacím rozstupom 500 mm. Ich konštrukcia umožňuje bezproblémovú montáž na miesto pôvodného radiátora vďaka výške 554 mm.
Tieto radiátory umožňujú ľavé alebo pravé bočné pripojenie na rozvod vykurovacej sústavy. Sú určené pre systémy s núteným alebo samotiažnym obehom. Zo zadnej strany sú radiátory vybavené privarenými hornými a dolnými príchytkami - dva páry pre štandardné dĺžky a šesť príchytiek pre telesá s dĺžkou 1800 mm a viac.
Široký sortiment modelov RADIK KLASIK - R zaručuje výber optimálnej dĺžky pre každú inštaláciu.
Konštrukcia a prevedenia radiátorov RADIK KLASIK - R
Model RADIK KLASIK - R je dostupný v rôznych prevedeniach, ktoré sa líšia počtom panelov a prídavných prestupných plôch. Základné prevedenie je jednopanelové (typ 11), určené pre menej náročné aplikácie. Pre vyšší tepelný výkon sú k dispozícii dvojpanelové (typ 22) a trojpanelové (typ 33) varianty.
Základná prestupná plocha je tvorená tvarovanou doskou s horizontálnymi a vertikálnymi kanálikmi. Pre zvýšenie tepelného výkonu sú u niektorých typov na vnútornej strane dosky privarené dodatočné prestupné plochy, ktoré priaznivo ovplyvňujú prirodzené prúdenie vzduchu okolo telesa.
Materiálové prevedenie
Dosky radiátorov sú vyrobené z dvoch výlisov z oceľového plechu valcovaného za studena s nízkym obsahom uhlíka, ktorý zodpovedá norme FePO1 podľa EN 10130 a EN 10131. Prídavné prestupné plochy sú taktiež tvarované z oceľového plechu a bodovo privarené k vertikálnym kanálikom dosky.
Technické parametre a pripojenie
Radiátory RADIK KLASIK-R sú určené pre vykurovacie systémy s najvyšším prípustným prevádzkovým tlakom 1 MPa a teplotou do 110 °C.
Nízky obsah vody v radiátore umožňuje rýchlu reakciu vykurovacej sústavy na zmenu tepelných potrieb v miestnosti a efektívnu termoreguláciu.
Možnosti pripojenia
Radiátor RADIK KLASIK-R umožňuje ľavé alebo pravé bočné pripojenie na rozvod vykurovacej sústavy. Konštrukcia je prispôsobená pre systémy s núteným alebo samotiažovým obehom.
Súčasťou balenia je bezplatná úchytná sada, ktorá obsahuje potrebné navrtávacie konzoly pre upevnenie radiátora vo vzdialenosti 48 mm od steny, rovnako ako zaslepovaciu a odvzdušňovaciu zátku.
Výber radiátora
Pri výbere radiátora je dôležité zohľadniť nielen požadovaný tepelný výkon, ale aj rozmery a typ pripojenia. Sortiment zahŕňa radiátory s rôznou výškou, dĺžkou a hĺbkou, čo umožňuje nájsť ideálne riešenie pre akýkoľvek priestor.
Základné farebné prevedenie je biela RAL 9016. Ostatné farebné varianty sú dostupné za príplatok. Pri objednávke farebného prevedenia je potrebné uviesť kód farby do poznámky.
Príklady modelov a ich parametre:
| Model | Typ | Rozstup (mm) | Výška (mm) | Hĺbka (mm) | Objem (l) |
|---|---|---|---|---|---|
| RADIK KLASIK - R (500 x 600) | K11 | 500 | 600 | 180 | cca 2.16 |
| RADIK KLASIK - R (500 x 700) | K22 | 500 | 700 | 100 | cca 2.15 |
| RADIK KLASIK - R (500 x 1200) | K21 | 500 | 1200 | 100 | cca 2.15 |
| RADIK KLASIK - R (500 x 800) | K22 | 500 | 800 | 100 | cca 2.15 |
| RADIK KLASIK - R (500 x 400) | K33 | 500 | 400 | 180 | cca 3.04 |
Montáž doskového radiátora Korad VK
V prípade potreby regulácie teploty je možné na radiátory s bočným pripojením osadiť termostatickú hlavicu (nie je súčasťou balenia), ktorá sa pripája pomocou pripojovacieho závitu M 30 x 1,5.
Pre správnu funkciu vykurovacích telies v dvojrúrkových systémoch je potrebné stanoviť výpočtom stupeň prednastavenia ventilu. V jednorúrkových systémoch je nutné ventil nastaviť na stupeň 6.
