Radiálne lopatkové ventilátory nachádzajú široké uplatnenie v rôznych oblastiach, od náročných priemyselných prevádzok až po bežné domáce použitie. Tieto ventilátory, patriace do kategórie odstredivých ventilátorov, sú špecificky navrhnuté na usmerňovanie prúdenia vzduchu v radiálnom smere. To znamená, že vzduch je nasávaný axiálne do stredu ventilátora a následne je pod tlakom vytláčaný smerom von, kolmo na os otáčania.
Úloha a funkcia obežného kolesa
Centrálnym prvkom každého radiálneho ventilátora je obežné koleso. Toto koleso je tvorené súborom lopatiek usporiadaných okolo centrálneho náboja. Keď sa náboj otáča pomocou motora ventilátora, lopatky sa začnú vysokou rýchlosťou pohybovať vo vzduchu.
Primárnou funkciou obežného kolesa je zvýšenie kinetickej energie vzduchu. Rotujúce lopatky priamo narážajú na častice vzduchu, čím im dodávajú rýchlosť a tým aj kinetickú energiu. Tento proces možno prirovnať k zrýchľovaniu pretekárskeho auta, kde zošliapnutie plynového pedála vedie k zvýšeniu rýchlosti a kinetickej energie.
Po zvýšení kinetickej energie nasleduje fáza premeny kinetickej energie na tlakovú energiu. Ako sa vzduch pohybuje smerom von od stredu ventilátora, je vtláčaný do priestoru s menším objemom v kryte ventilátora. Toto stlačenie vzduchu spôsobuje zvýšenie jeho tlaku.
Typy obežných kolies a ich vplyv na výkon
Tvar a dizajn lopatiek obežného kolesa majú zásadný vplyv na celkovú efektivitu a výkon ventilátora. Existuje niekoľko základných typov dizajnov lopatiek:
- Priame radiálne lopatky: Tieto lopatky sú konštrukčne jednoduché a robustné. Sú ideálne pre aplikácie, kde je potrebné manipulovať s materiálmi s vyššou hustotou, ako sú prach alebo drobné častice.
- Dozadu zakrivené lopatky: Tieto lopatky vynikajú vyššou účinnosťou pri premene kinetickej energie na tlakovú energiu. Dokážu generovať vyšší tlak pri nižšej spotrebe energie.
- Dopredu zakrivené lopatky: Tieto lopatky sú navrhnuté na presun veľkého objemu vzduchu pri relatívne nízkej rýchlosti. Často sa používajú v aplikáciách, kde je prioritou zníženie hlučnosti, napríklad v niektorých domácich spotrebičoch.

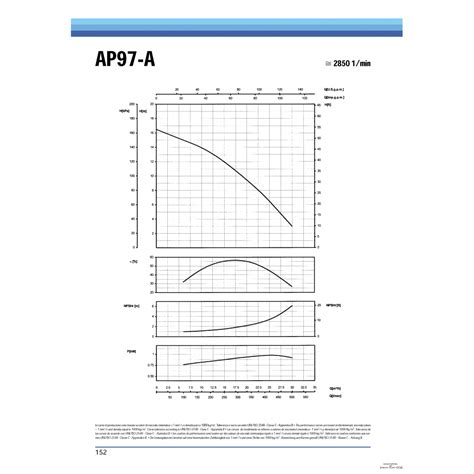

Vplyv obežného kolesa na prietok a tlak
Obežné koleso priamo ovplyvňuje výkon ventilátora z hľadiska prietoku a tlaku. Prietok vzduchu, zvyčajne meraný v kubických stopách za minútu (CFM) alebo kubických metroch za hodinu (m³/h), udáva množstvo vzduchu, ktoré ventilátor dokáže premiestniť za jednotku času. Dobre navrhnuté obežné koleso zabezpečuje optimálnu rovnováhu medzi prietokom a tlakom.
V priemyselných ventilačných systémoch je často potrebný vysoký prietok na odstránenie veľkého množstva výparov alebo prachu, pričom je zároveň nutný dostatočný tlak na pretlačenie vzduchu cez potrubia a filtre. V prípade kuchynských digestorov je dôležitý dobrý prietok na rýchle odsávanie výparov a pachov, pričom sa kladie dôraz aj na nízku hlučnosť.
Konkrétne aplikácie a veľkosti
150 mm odstredivý ventilátor je menší ventilátor s obežným kolesom s priemerom 150 mm. Je vhodný pre aplikácie s obmedzeným priestorom, ako sú elektronické zariadenia alebo malé kryty. Obežné koleso v takomto ventilátore je navrhnuté tak, aby poskytovalo relatívne vysoký tlak v kompaktnom prevedení, čo je ideálne pre chladenie alebo ventiláciu v stiesnených priestoroch.
Ako funguje odstredivý ventilátor?
Materiály, životnosť a údržba
Životnosť a spoľahlivosť ventilátora sú úzko spojené s kvalitou obežného kolesa. Lopatky musia byť vyrobené z pevných a ľahkých materiálov, ako sú plasty, hliník alebo oceľ. Výber materiálu závisí od špecifických podmienok použitia; napríklad v korozívnom prostredí môže byť vhodnejšie plastové obežné koleso kvôli jeho odolnosti voči hrdzi a chemickému poškodeniu.
Obežné koleso je kľúčovou súčasťou, ktorá si vyžaduje pravidelnú kontrolu. Postupom času sa na lopatkách môže hromadiť prach a nečistoty, čo nielenže znižuje výkon ventilátora, ale môže viesť aj k nerovnováhe a nadmerným vibráciám. Pravidelné čistenie obežného kolesa je nevyhnutné pre zabezpečenie hladkého a efektívneho chodu ventilátora.
Pokročilé konštrukčné princípy
Výskum v oblasti radiálnych ventilátorov sa zameriava na optimalizáciu prúdenia vzduchu, zvýšenie účinnosti a zníženie hlučnosti. Jedným z prístupov je použitie nie rotačne symetrických obežných kolies. Tieto konštrukcie, kde napríklad krycí alebo základový kotúč má špecificky tvarovanú kontúru v obvodovom smere, môžu redukovať tendenciu k odtrhávaniu prúdu, čím pozitívne ovplyvňujú hluk a účinnosť.
Špecifické dizajny, ako napríklad tie, ktoré využívajú vlnovité tvarovanie kotúčov alebo kontinuálny, bodovo spojitý priebeh na vonkajších stranách kotúčov, majú za cieľ homogenizovať prúdenie predovšetkým v obvodovom smere. Tým sa redukuje maximálna lokálna rýchlosť prúdenia, čo vedie k zlepšeniu aerodynamických a akustických vlastností, zvýšeniu účinnosti a zníženiu emisií hluku.
Ďalšie inovatívne prístupy zahŕňajú vytváranie nie rotačne symetrických geometrií prostredníctvom razenia lopatiek na kotúčoch, čo môže zlepšiť výrobnú technológiu a stabilitu. Taktiež sa skúmajú konštrukcie s rebrami, výrezmi alebo zárezmi na vonkajšej strane krycieho kotúča na optimalizáciu prúdenia.
Špecifické modely a technické parametre
Radiálne ventilátory hranaté sú navrhnuté pre systémy prívodu a odvodu vetrania v obchodných, kancelárskych a priemyselných priestoroch s obmedzeným priestorom na inštaláciu. Sú určené pre pripojenie k obdĺžnikovému vzduchovému potrubiu.
Radiálne ventilátory hranaté s dopredu zahnutými lopatkami
Tieto ventilátory využívajú obežné koleso s dopredu zahnutými lopatkami z pozinkovanej ocele, poháňané 4-pólovým asynchrónnym motorom s vonkajším rotorom. Táto konfigurácia zabezpečuje vysokú kapacitu prietoku vzduchu a značný diferenčný tlak. Motory sú vybavené tepelnou ochranou proti prehriatiu a guličkovými ložiskami pre dlhú životnosť. Každé obežné koleso je dynamicky vyvážené pre presné vlastnosti, bezpečnú prevádzku a nízku hlučnosť.
Príklady modelov a ich parametre:
| Model (výkon) | Napätie | Pripojenie potrubia | Typ motora |
|---|---|---|---|
| 1440 m³/h | 230 V | 400x200 mm | 4-pólový, 230V |
| 1750 m³/h | 230 V | 500x250 mm | 4-pólový, 230V |
| 1850 m³/h | Trojfázový | 500x250 mm | 4-pólový, trojfázový |
| 2350 m³/h | 230 V | 500x300 mm | 4-pólový, 230V |
| 2350 m³/h | Trojfázový | 500x300 mm | 4-pólový, trojfázový |
| 2950 m³/h | 230 V | 600x300 mm | 4-pólový, 230V |
| 3740 m³/h | Trojfázový | 600x300 mm | 4-pólový, trojfázový |
| 4260 m³/h | 230 V | 600x350 mm | 4-pólový, 230V |
| 5020 m³/h | Trojfázový | 600x350 mm | 4-pólový, trojfázový |
| 6450 m³/h | Trojfázový | 700x400 mm | 4-pólový, trojfázový |
| 8120 m³/h | Trojfázový | 800x500 mm | 4-pólový, trojfázový |
Radiálne ventilátory s dozadu zakrivenými lopatkami
Tieto ventilátory sú určené pre systémy prívodu a odvodu vzduchu a sú vhodné pre rôzne verejné a priemyselné priestory. Využívajú obežné kolesá s dozadu zakrivenými lopatkami z pozinkovanej ocele, poháňané asynchrónnymi motormi s vonkajším rotorom (2-pólové alebo 4-pólové). Motory sú vybavené tepelnou ochranou a guličkovými ložiskami. Každé obežné koleso je dynamicky vyvážené.
Príklady modelov a ich parametre:
| Model (výkon) | Napätie | Pripojenie potrubia | Typ motora |
|---|---|---|---|
| 1720 m³/h | 230 V | 500x250 mm | 2-pólový |
| 1700 m³/h | 230 V | 500x300 mm | 4-pólový |
| 1380 m³/h | Trojfázový | 500x300 mm | 4-pólový |
| 2470 m³/h | 230 V | 600x300 mm | 4-pólový |
| 2950 m³/h | 230 V | 600x350 mm | 4-pólový |
Špeciálne aplikácie
MUB-Ex 062 560D6 je nevýbušný, hlukovo izolovaný radiálny ventilátor určený pre chemický a farmaceutický priemysel. Jeho skriňa je vyrobená z hliníkového rámu s pozinkovanými bočnými panelmi vyplnenými minerálnou vlnou. Obežné koleso s dozadu zahnutými lopatkami je lakované.
Regulácia otáčok ventilátorov sa vykonáva pomocou tyristorových alebo autotransformátorových regulátorov zmenou napätia. Motory sú vybavené tepelnou ochranou a guličkovými ložiskami.
