Vykurovací systém je srdcom každého domu a jeho správny výber a inštalácia sú kľúčové pre komfort, bezpečnosť a ekonomickú prevádzku. Medzi najpopulárnejšie možnosti v súčasnosti patria plynové kotly, najmä moderné kondenzačné varianty, ktoré predstavujú efektívne a environmentálne vhodnejšie riešenie.
Plynové kotly: Typy a špecifiká
Výber správneho plynového zariadenia je zásadný. Podľa vašich potrieb to môže byť plynový kotol na vykurovanie domu, plynový ohrievač vody alebo plynový sporák na varenie. Vedieť, že plyn dokáže poistiť dodávku tepla a teplej vody v prípade prerušenia dodávky elektriny, robí túto voľbu zrejmou pre mnohých majiteľov domov a bytov.
Kondenzačné kotly
Kondenzačný kotol je jednou z možností, ako zabezpečiť v dome teplo na vykurovanie, ohrev vody, ale napríklad aj na ohrev vody v bazéne či vzduchu vo vzduchotechnickom zariadení. Tieto kotly patria medzi ekonomicky, energeticky a environmentálne vhodnejšie riešenia oproti klasickým plynovým kotlom, ktorých predaj už skončil, keďže nespĺňali požiadavky na efektívnosť. V novostavbách, ktoré majú v blízkosti prípojku plynu, môže byť kondenzačný kotol jednou z ekonomicky najvýhodnejších možností.

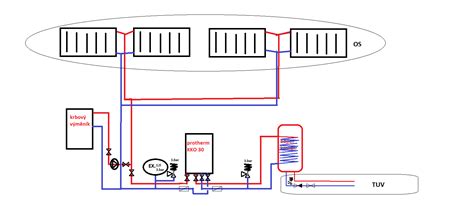

Pripojenie kondenzačného kotla k externému zásobníku TÚV
Plynové kondenzačné kotly s ohrievaním vody v externom zásobníku fungujú tak, že pitná voda nie je ohrievaná priamo v kotli, ale v zásobníku, ktorý sa nachádza vedľa kotla. Na spodnej strane zásobníka je ohrievacia špirála, cez ktorú preteká horúca vykurovacia voda z kotla. Týmto systémom sa teplo odovzdáva priamo pitnej vode, ktorá je napustená v zásobníku.
V kotli sa nachádza trojcestný ventil, ktorý dokáže prepínať alebo usmerňovať tok vody buď do radiátorov, alebo do špirály v externom ohrievači či bojleri. Možné je aj použitie cirkulačného obehu, ktorý zaisťuje neustálu cirkuláciu teplej vody v trubkách v dome, a tak nie je nutné čakať, kým odtečie studená voda z batérie. Teplotu vody v zásobníku je možné nastaviť na kotly pomocou čidla, ktoré sa napája do zásobníka vody.
Výhody a ekonomika kondenzačných kotlov
Oproti novšiemu klasickému plynovému kotlu spáli kondenzačný kotol približne o 15 % menej plynu. Pri výmene staršieho kotla prinesie kondenzačný kotol ešte vyššie úspory. Jeho cena je vyššia oproti klasickému kotlu na plyn preto, lebo na vnútorné diely treba použiť materiály odolné voči korózii pri styku s kyslým kondenzátom. Nižšie prevádzkové náklady to však viacnásobne vyvážia.
Keďže kondenzačný kotol využíva neobnoviteľný zdroj energie, investíciu treba vždy dobre zvážiť, aj vzhľadom na sprísňujúce sa požiadavky na energetickú hospodárnosť budov. Pri novostavbe je potrebné započítať do investičných nákladov okrem projektu plynofikácie aj samotnú prípojku plynu a komín. Ak nie je k dispozícii plynová prípojka, alternatívou je tepelné čerpadlo alebo kotol na biomasu.
Komínové systémy pre plynové zariadenia
Význam a funkcia komína
Komíny pre plynové kotly a ohrievače vody spolu s odvodom plynných produktov spaľovania zaisťujú účinnosť týchto zariadení a zároveň zabraňujú úniku plynu z plynovodov a úniku oxidu uhoľnatého do obytných priestorov. V tejto súvislosti je dodržiavanie noriem a pravidiel inštalácie týchto konštrukcií mimoriadne dôležité.

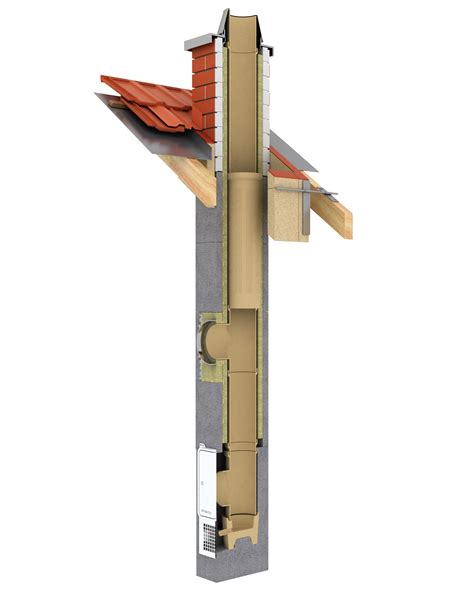

Zariadenie komína a jeho komponenty
Ventilačný systém na odstraňovanie splodín horenia a zabezpečenie prúdenia vzduchu v miestnosti má rovnaké základné zariadenie, či už ide o výfuk z vlnitej lepenky pre plynový ohrievač vody alebo pevný tehlový komín. Komín musí pozostávať z týchto častí:
- Priechodné potrubie
- Výfukové potrubie pre produkty spaľovania
- Adaptér na vzájomné spojenie predchádzajúcich dielov
- Svorky a montážne konzoly
- Teleskopické trubice
- T-kus s odtokovým otvorom pre kondenzát
- Kolená (Klepnúťa)
- Zúžený hrot
Všetky časti je možné spojiť jeden po druhom nezávisle, avšak bez porušenia bezpečnostných opatrení a za použitia špeciálnych nehorľavých materiálov. Vždy je však lepšie obrátiť sa na profesionálov.
Typy komínov a ich špecifiká

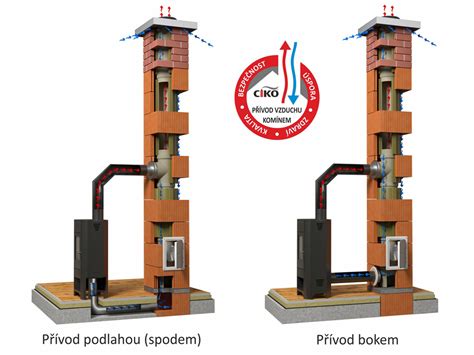

Koaxiálne komíny
Koaxiálny komín je dvojkruhové potrubie. Jeho princíp činnosti je založený na prítoku čistých vzduchových hmôt cez vzdialenosť medzi potrubiami a na výstupe oxidu uhoľnatého cez vnútorné potrubie. Použitie koaxiálneho krytu pre plynové ohrievače vody v byte pomáha obísť verejné vetracie potrubie a odstraňovať produkty spaľovania cez potrubie na ulicu, čím sa predchádza strate účinnosti kotla, ku ktorej môže dôjsť pri upchatí ventilačného potrubia. Je dôležité vedieť, že pri inštalácii plynového kotla uzavretého typu je nainštalovaný iba koaxiálny komín. Tento systém zvyčajne používa rúrku s priemerom 11 centimetrov. Pre väčší ťah sú často inštalované ventilátory so senzormi, čo umožňuje dosiahnuť vysoký výkon plynového kotla kedykoľvek počas roka. Dôležitou výhodou koaxiálneho komína je tiež absencia ďalších otvorov v streche alebo stene vášho domu.
Sendvičové komíny
V prípade dvojkruhových potrubí je potrubie použiteľné aj pre sendvičové komíny. Líšia sa tým, že v sendvičovom systéme sa čadičová vlna (izolácia) kladie medzi dve rúry, zatiaľ čo v koaxiálnom komíne cirkuluje vzduch. Vďaka svojim vlastnostiam a ľahkej inštalácii plynového ohrievača vody sú dnes komínové sendviče populárne.
Vlnitý hliníkový komín
Vlnovka pre plynový ohrievač vody je vyrobená z hliníka a slúži na odvedenie spáleného plynu z plynového stĺpca do ventilačnej šachty. Hoci je ľahká na inštaláciu, je dôležité poznamenať, že inštalácia vlnitých flexibilných dymovodov na plynový ohrievač vody je v súlade so SNiP zakázaná a je určená len na inštaláciu na odsávač pár.
Smaltované biele vzduchové kanály (Whitesteel®)
Výfukové potrubie pre plynový ohrievač vody, či už v byte alebo v dome, je určené na odsávanie spáleného plynu do ventilačnej šachty. Vzduchové potrubie pre plynový ohrievač vody je často vyrobené z ocele a pokryté kvalitným ochranným povlakom z bieleho žiaruvzdorného smaltu.
Smaltované biele vzduchové kanály sa vyznačujú vysokou bezpečnosťou, estetikou a odolnosťou proti deštruktívnym účinkom horúceho plynu a výslednej kyseliny uhličitej. Biely smalt, nanášaný na komíny plynového stĺpca, ľahko odoláva zvýšeným teplotám (až do 250 °C) a chráni potrubie zvonku pred koróziou. Majú nasledujúce výhody:
- Špeciálny zapečatený šev v tvare Z
- Ľahko sa reže na kovovou pílkou alebo brúskou
- Chemicky odolný - odolný voči kondenzátu a kyseline uhličitej
- Pokryté bielym žiaruvzdorným smaltom vo farbe plynového ohrievača vody
- Odporúča sa na inštaláciu plynovou službou
- Vysoká pevnosť ocele 0,6 mm, ktorá vylučuje možnosť poškodenia komína a zaisťuje trvanlivosť
- Vysoko kvalitné spracovanie. Kolená a ďalšie prvky sú vyrobené čo najkompaktnejšie, aby pôsobili esteticky a zaberali čo najmenej miesta. Prvky sú dekoratívne premyslené a merané z hľadiska odporu vzduchu.
Tieto modulárne komínové rúry pre plynové ohrievače vody sa odporúčajú inštalovať na plynové ohrievače vody všetkých výrobcov (napr. Neva, Neva Lux, Electrolux, Bosch, Zanussi, Roda, Gorenje, Ariston, Termet, Baxi, EDISSON, Mora Top, Ladogaz, Elsotherm). Vďaka modulárnemu princípu montáže môžete komín plynového ohrievača vody s potrebnými bezpečnostnými požiadavkami nainštalovať aj svojpomocne. Počas inštalácie sa potrubie ukladá od výstupu zo stĺpca po prírubu steny pripevnenú k otvoru hlavnej vetracej šachty. Dodatočné utesnenie komínových spojov nie je potrebné. Na prechod napínacím stropom (fóliou) alebo v jeho blízkosti sa používa izolačný valec z minerálnej vlny, ktorý sa navlieka na potrubie.
Je tiež zakázané kombinovať odsávač pár zo sporáka a plynový ohrievač vody do jedného otvoru v spoločnej banskej šachte. Podľa projektu sú v týchto domoch dve samostatné šachty, ktoré vám pomôže nájsť správca domu alebo susedia. Ak nebolo možné nájsť druhý hriadeľ, plynový stĺp sa pripojí k odvzdušňovaciemu kanálu a odsávač pár sa spustí v režime recirkulácie.
Keramické komíny
Pri použití keramického odvetrávania spalín je potrebné si uvedomiť, že keramika má vysokú mieru absorpcie vlhkosti. Pre zvýšenie jej životnosti je potrebné namontovať ďalšie výfukové potrubie. Pri inštalácii výfukového systému je keramická rúra zabalená do izolácie a inštalovaná do expandovanej hliny alebo tehlovej krabice. Je potrebné poznamenať, že tento spôsob odstraňovania výfukových plynov je drahý a nie je vhodný pre plynový ohrievač vody v byte.
Pravidlá a požiadavky na inštaláciu komínov a plynových zariadení
Všeobecné požiadavky na priestory a inštaláciu
Základné pravidlá SNiP 42-01-2002 a 2.04.08-87 schválili nasledujúce požiadavky na inštaláciu plynových kotlov a ich pripojenie k digestoru:
- Strop v kotolni musí byť najmenej 2,5 metra vysoký.
- Plocha priestorov pre jedno zariadenie musí byť najmenej 4 metre štvorcové.
- Je povinné mať okno s oknom s rozlohou najmenej 0,3 metra štvorcového. V opačnom prípade je potrebné dodatočné vetranie.
- Steny v kotolni musia byť vyrobené z nehorľavých materiálov.
- V komínovom systéme musí byť umiestnené kontrolné okno, inštalované vo vzdialenosti 0,25 metra od komínového otvoru.
- Niekoľko plynových spotrebičov nesmie byť pripojených k rovnakému vetraniu.
- Plynový sporák musí byť umiestnený v inej miestnosti, oddelene od kotla vo vzdialenosti najmenej 6 metrov. Ak sú tieto podmienky splnené, je možné zrušiť predchádzajúci komentár.
Je povolené pripájať akékoľvek plynové zariadenie s pravidelnou prevádzkou na komínový kanál iného vykurovacieho zariadenia za predpokladu, že sú splnené podmienky ich prevádzky v rôznych časoch. Samozrejme, prierez komína musí byť dostatočný na odstránenie spalín z každého z týchto zariadení.
Proces inštalácie komínového systému
Pri uvádzaní zariadenia do prevádzky je potrebné brať do úvahy vetranie miestnosti. Pri absencii výmeny vzduchu je potrebný nútený výfuk turba. Bez neho je uvedenie plynového kotla do prevádzky nemožné. Pozrime sa na to, ako je plynový kotol inštalovaný v súkromnom dome na príklade koaxiálneho komína, kde dĺžka potrubia od kotolne po ulicu pre tento typ digestora nie je väčšia ako dva metre.
Vložkování komínu pro kondenzační kotel
Pred začatím práce sa uistite, či je inštalácia plynového kotla v súlade s predpismi a reguláciami schválenými kontrolnými organizáciami, aby sa zabránilo prepracovaniu celej pohonnej jednotky. Potrebné je vybrať vhodný materiál pre digestor, berúc do úvahy parametre výstupu spalín: prívod plynového kotla = priemer potrubia. Taktiež je dôležitý výpočet výkonu ventilátorov a ich počtu s prihliadnutím na dĺžku digestora, počet kolien v jeho štruktúre a polohu v priestore vzhľadom na horizont, ako aj výšku komína v miestnosti. Nezabudnite na funkcie technológie uvedené v údajovom liste. Všetky materiály použité pri práci musia byť ohňovzdorné a nesmú byť korozívne.
Po overení neporušenosti všetkých častí sa pristúpi k montáži. Komínové koleno sa pripevňuje k potrubiu plynového kotla pomocou T-kusu. Na zostavenie koaxiálneho potrubia a spojenie všetkých jeho častí sa používajú špeciálne lisovacie svorky a žiaruvzdorné tmely. Turbodúchadlo sa používa, ak sú v geometrii potrubia viac ako dve kolená, čo pomáha udržiavať účinnosť plynového kotla. Zvyšný priestor medzi potrubím a stenou je vyplnený minerálnou vlnou.
Ďalej sa inštaluje odpalisko. Spodný otvor je uzavretý zátkou s revíziou na čistenie potrubia. Komín sa zostaví na požadovanú dĺžku spojením častí špeciálnym tmelom a svorkami s tesneniami. Počas rastu rúry sa pripevňuje k špeciálnym konzolám. Na hornú časť komína sa namontuje ochranný kužeľ a na týchto miestach sa dodatočne pripevní k vzperám. Ak konštrukcia komína nebola pri výrobe potiahnutá špeciálnou farbou, je možné to urobiť doma na ochranu kovu pred vplyvmi prostredia. Na dodatočnú izoláciu sa odporúča použiť špeciálnu kovovú pásku.
Pripojenie plynového stĺpca ku komínu sa začína od výstupu a posúva sa postupne nahor. Existujú však niektoré vlastnosti inštalácie v byte a súkromnom dome:
- Vo viacpodlažných budovách sú centrálne ventilačné šachty s už zabezpečenou trakciou. Preto v byte stačí pripojiť potrubie k ohrievaču a viesť ho cez otvor v stene.
- V súkromnom dome sa otvory pod komínom vyrábajú, potom nasleduje ich hydroizolácia a izolácia.
Bezprostredne pred začatím práce je potrebné vybaviť podstavec vo forme konzoly alebo podstavca pod výstupným potrubím. Počet spojovacích prvkov závisí od hmotnosti konštrukcie, ale nie menej ako 1 svorka na 0,5 m. Ak je potrebné výrazne zdvihnúť potrubie nad strechu, je upevnené pomocou kotviacich drôtov. Štít je zastavený zhora, aby sa zabránilo vniknutiu nečistôt do systému.
Izolácia komínového systému
Častou príčinou požiaru býva plynové potrubie. Po skontrolovaní štruktúry potrubia plynovodom, či neobsahuje chyby a mikrotrhliny, musia byť okamžite odstránené. S prihliadnutím na pravidlá SNiP pre inštaláciu plynového zariadenia je potrebné použiť tepelnoizolačné materiály v miestach styku medzi potrubím a rámom domu. Pred požiarom vás ochráni napríklad čadič, minerálna vlna, ohňovzdorný tmel. Pri výbere izolačných materiálov pre digestor je veľmi dôležité neprehliadnuť odporúčania odborníkov. Zle izolovaný digestor od plynového kotla v súkromnom dome alebo byte je zdraviu škodlivý a neefektívny.
