Protherm Raja 24K: Podrobný sprievodca a riešenie chýb

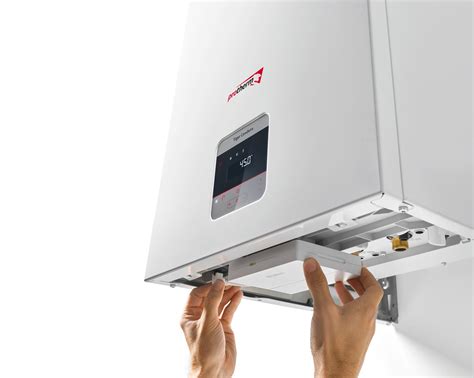

Elektrický kotol Protherm Raja 24K predstavuje moderné riešenie pre vykurovanie, navrhnuté v štýle plynových závesných kotlov s pokročilým mikroprocesorovým riadením. Jeho ovládanie je jednoduché a prehľadné, čo umožňuje používateľom ľahko sledovať a nastavovať prevádzkové parametre.

Kotol má závesné prevedenie a ponúka možnosť prípravy teplej vody prostredníctvom externého zásobníka. Ovládací panel je vybavený displejom, ktorý zobrazuje okamžité hodnoty, ako sú teplota a tlak vo vykurovacom systéme, a tiež okamžitý výkon kotla. Tieto funkcie poskytujú používateľovi kompletný prehľad o stave systému.

Kľúčové vlastnosti a výbava kotla RAJA 24K

Kotol Protherm Raja 24K disponuje radou pokročilých funkcií, ktoré zvyšujú jeho efektivitu a bezpečnosť:

• Postupné spínanie výkonu: Táto funkcia sa týka nielen zapínania, ale aj vypínania vykurovacích špirál, čo prispieva k plynulejšej prevádzke a menšiemu namáhaniu elektrickej siete.
• Možnosť obmedzenia maximálneho výkonu: Umožňuje prispôsobiť výkon kotla konkrétnym potrebám a možnostiam elektrickej inštalácie.
• Všetky bezpečnostné prvky: Kotol je vybavený komplexnou sadou bezpečnostných mechanizmov na ochranu proti prehriatiu, nízkemu tlaku a iným potenciálnym rizikám.
• Nastaviteľná maximálna teplota vykurovacej vody: Používateľ si môže nastaviť požadovanú maximálnu teplotu vody vo vykurovacom systéme.
• Zobrazenie teploty a tlaku vykurovacej vody: Informácie o teplote a tlaku sú priebežne zobrazované na displeji.
• Zabudovaná ekvitermická regulácia: Kotol automaticky riadi teplotu vykurovacej vody v závislosti od vonkajšej teploty, čím optimalizuje spotrebu energie.
• Chybová diagnostika: Integrovaný systém diagnostiky pomáha identifikovať prípadné problémy a zobrazuje relevantné chybové kódy.
• Zabudované čerpadlo a expanzná nádoba: Kotol obsahuje všetky potrebné komponenty pre funkciu vykurovacieho systému, vrátane čerpadla a expanznej nádoby.
• Možnosť automatického odopínania výkonových stupňov: Pri použití externého odopínacieho zariadenia je možné automaticky obmedziť výkon kotla v závislosti na zaťažení domácej elektrickej siete.
• Systém spínania HDO: Podpora systému hromadného diaľkového ovládania pre optimalizáciu prevádzky podľa tarifných pásiem.
• Príprava na podlahové kúrenie: Možnosť pripojenia havarijného termostatu podlahového kúrenia.
• Dvojrýchlostné čerpadlo s automatickým prepínaním rýchlosti: Zabezpečuje optimálne prúdenie vody v systéme.
• Protimrazová ochrana: Kotol aj externý zásobník sú chránené proti zamrznutiu.
• Výkon od 2kW do 24kW: Široký rozsah regulácie výkonu umožňuje prispôsobenie rôznym tepelným stratám objektu.

Technické údaje PROTHERM RAJA 24K

Nasledujúca tabuľka sumarizuje kľúčové technické parametre kotla:

Odporúčané veľkosti ističov a prierezy vodičov

Pre bezpečné a spoľahlivé fungovanie kotla Protherm Raja 24K je dôležité dodržať odporúčané parametre elektrickej inštalácie:

• Výkon kotla: 24 kW
• Počet a výkon vykurovacích telies: 4x6kW
• Maximálny prúd jednou fázou: 36,5 A
• Menovitý prúd ističa: 40 A
• Prieerez prívodného vodiča - Cu: 6 mm²

Chybové hlásenia a ich riešenie

Hoci je kotol Protherm Raja 24K spoľahlivý, môžu sa pri jeho prevádzke vyskytnúť rôzne chybové hlásenia. Je dôležité poznať ich význam a možné riešenia. Vždy je však odporúčané v prípade pochybností kontaktovať autorizovaného servisného technika.

Chybové hlásenia pre kotly Protherm:

• F0 - Strata tlaku vykurovacej vody: Kotol je automaticky odstavený z prevádzky, ak tlak klesne pod 0,6 bar. Riešenie: Doplňte tlak vykurovacej vody na hodnotu medzi 1 až 2 bar. Kotol svoju činnosť obnoví automaticky.
• F1 - Prerušený snímač vratného potrubia: Skontrolujte správne zapojenie snímača alebo jeho prípadnú poruchu. Ak je zapojenie v poriadku a problém pretrváva, je potrebné kontaktovať servisného technika, pretože snímač môže byť poškodený.
• F3 - Zvýšenie teploty vykurovacej vody: Ak teplota prekročí 95°C, kotol sa vypne. Riešenie: Vypnite a znova zapnite kotol. Po vychladnutí vody by sa mala činnosť obnoviť. Problém môže byť aj v pripojení so zásobníkom teplej vody - skontrolujte zapojenie. Ak reset nepomôže, kontaktujte servis. Možnou príčinou môže byť zanesené čerpadlo alebo filter. (Pri starších kotloch môže byť kód F3 ekvivalentný kódu F20).
• F4 - Snímač teploty teplej vody je prerušený: Ohrev zásobníka teplej vody sa vypne, ale vykurovanie by nemalo byť ovplyvnené. Riešenie: Skontrolujte odpor snímača a prívodné káble z riadiacej dosky. Ak je všetko v poriadku, je potrebný zásah servisného technika.
• F5 - Porucha vonkajšieho čidla: Pravdepodobne došlo k skratu alebo vypojeniu vonkajšieho čidla. Riešenie: Skontrolujte správne pripojenie vonkajšieho čidla. Chyba sa môže objaviť aj v prípade, že je zvolený režim riadenia podľa vonkajšej teploty, ale vonkajšie čidlo nie je nainštalované. V takom prípade je potrebné zmeniť nastavenie riadenia kotla.
• F6 - Prerušenie vnútorného čidla: Skontrolujte pripojenie senzora alebo snímača a jeho nastavenia. Pri tejto poruche je však najlepšie kontaktovať servis, nakoľko čidlo môže byť poškodené a vyžadovať výmenu.
• F10 - Skrat snímača vykurovacej vody na výstupe: Skontrolujte zapojenie snímača a prípadné poškodenie kábla. Ak nie sú zistené žiadne problémy, zavolajte servis, pretože snímač môže byť poškodený a vyžadovať výmenu.
• F20 (*F3) - Prehriatie kotla: Kotol sa vypne a po vychladnutí obnoví prevádzku. Ak sa hlásenie opakuje, kontaktujte servis, pretože príčinou môže byť upchatý filter.
• F22 - Nedostatočné množstvo vody: V systéme vykurovacej vody je príliš málo vody, kotol sa automaticky odstaví. Riešenie: Doplnite okruh vykurovanej vody na správne množstvo a zresetujte kotol. Najvhodnejšie je však zavolať servisného technika.
• F28 (*F1) - Strata plameňa: Došlo k strate plameňa, pravdepodobne v dôsledku prerušenia dodávky plynu. Riešenie: Vypnite a po chvíli znova zapnite kotol hlavným vypínačom (RESET). (V starších verziách sa môžu hlásenia líšiť, napr. F3=F20 a F1=F28).

Dôležitosť pravidelného servisu

Pre predchádzanie poruchám a zabezpečenie dlhej životnosti kotla je kľúčový pravidelný servis. Podcenenie preventívnych prehliadok môže viesť k častejšiemu výskytu chybových hlásení. Preventívne prehliadky, ktoré sa zvyčajne pohybujú v rozmedzí 20-100 €, sú investíciou, ktorá môže zabrániť nutnosti kúpy nového kotla.

Počas pravidelnej prehliadky môže servisný technik identifikovať potenciálne problémy, vykonať potrebné úkony na údržbu a poskytnúť rady pre správne používanie kotla v krízových situáciách. Bezpečnosť vašej domácnosti by mala byť vždy na prvom mieste.

Kontakt na servis

V prípade akýchkoľvek problémov alebo potreby odborného zásahu je dôležité kontaktovať servisných technikov. Na stránkach protherm.sk v sekcii "Kontakt: predaj, montáž, servis" môžete pomocou vyhľadávania nájsť najbližšieho odborníka vo vašom okolí.

Ďalšie značky kotlov a ich chybové hlásenia (orientačne)

Text obsahuje aj informácie o chybových hláseniach iných výrobcov kotlov, ako sú Buderus a Junkers & Bosch, ktoré sú orientačné a slúžia na porovnanie:

Buderus

Buderus, patriaci pod Bosch Thermotechnika, má dlhú históriu a ponúka komplexné vykurovacie systémy. Príklady chybových kódov a ich riešení:

• „1C“ - Únik spalín: Nutná okamžitá kontrola, pretože únik spalín môže byť životu nebezpečný.
• „2E“ - Príliš malý plniaci tlak: Kontrola tlaku vo vykurovacom systéme a dopustenie vody.
• „3C“ - Ventilátor nebeží: Kontrola kábla ventilátora, prípadne jeho výmena.
• „4C“ - Aktivovaný havarijný termostat (STB): Kontrola tlaku, prietoku vody, snímačov a funkcie čerpadla.
• „6A“ - Signalizácia neprítomnosti plameňa: Kontrola dodávky plynu, zapojenia kotla a stavu elektród.
• „7A“ - Podpätie alebo prepätie v UBA: Kontrola elektrického pripojenia a napätia v sieti.

Junkers & Bosch

Značka Junkers, dnes súčasť Bosch Thermotechnik, je rozšírená na slovenskom trhu. Príklady chybových kódov:

• Kód „A7“ (častý): Kontrola čidla a jeho prípojok.
• Chyby signalizujúce nízky tlak vody: Doplnenie vody do systému na požadovaný tlak.
• Chyby signalizujúce problém s plameňom: Kontrola prívodu plynu a možnosť resetu kotla.
• Chyby signalizujúce únik spalín: Okamžité odstavenie kotla, vyvetranie a kontaktovanie servisu a kominára.

Dôležité upozornenie: Popis a riešenie chýb kotlov je len orientačné. Spoločnosť GASKOM - servis s.r.o. uvádza, že informácie sú len orientačné a pred nákupom je potrebné overiť špecifické vlastnosti predávaného modelu.
