Protherm Medved 20 PLO: Schéma zapojenia napúšťacieho ventilu a inštalačné pokyny

Dokonca aj najluxusnejší interiér a atraktívny dekor nepotešia domácnosť, ak musia trpieť vlhkosťou a chladom. Súhlasíte s tým, že pohodlná teplota je hlavnou zárukou komfortu. Inštalácia plynového kotla Protherm sa preto stáva kľúčom k úplnému zlepšeniu bytu alebo domu. Ale ako to urobiť správne a môžete to urobiť sami? V tomto článku sa budeme podrobne zaoberať inštalačné funkcie kotlov, o nuanciách a schémach zapojenia populárnych značiek. Iba pri dodržaní noriem a požiadaviek počas inštalácie slúži plynové vybavenie značky po mnoho rokov bez prerušenia, čím poskytuje bývanie pre teplo každého domu.

Vlastnosti inštalácie plynového zariadenia Protherm

Inštalácia plynových kotlov Protherm, ako aj inštalácia akéhokoľvek vykurovacieho zariadenia, má svoje vlastné charakteristiky. V závislosti od typu kotla musí spotrebiteľ vziať do úvahy niektoré nuansy, ktoré ovplyvňujú bezpečnosť prevádzky a energetickú účinnosť zariadenia.

Všeobecné požiadavky na inštaláciu kotla

• Pri inštalácii nástenných plynových kotlov Protherm sa musí dodržať minimálna povolená vzdialenosť medzi kotlom, stropom a podlahou. Pri montáži kotla na strop by malo zostať najmenej 50 cm, až po podlahu - 80 cm.
• Ak je stena, na ktorej je kotol inštalovaný, vyrobená z horľavých materiálov, musí byť dodatočne vybavená kovovým plechom s hrúbkou najmenej 3 mm.
• Predtým sa oplatí venovať pozornosť elektroinštalácii. Kábel, z ktorého bude kotol Protherm napájaný, musí byť ťahaný bez ohybov a záhybov. Upozorňujeme, že zapojenie zabezpečí prevádzku iba plynového zariadenia, nie je možné k nemu pripojiť ďalšie zariadenie.
• Zabezpečte uzemnenie kotla.

Uzemňovací obvod môže byť vybavený samostatne.

Po vybalení rúrky pred inštaláciou prepláchnite, aby ste zo všetkých dutín odstránili prach. Znečistenie kotlového systému Protherm môže znečistiť, preto je potrebná predbežná úprava.

Ak voľba padla na model ťažkej podlahy, odporúča sa na mieste inštalácie vytvoriť poter alebo betónové dosky. Je dôležité, aby bola hotová platforma nastavená presne podľa úrovne.

Ak model vyžaduje pripojenie ku komínu, pred pripojením k systému skontrolujte prievan. Okrem toho sa oplatí dôkladne skontrolovať priechodnosť komína, vyčistiť jeho šachtu.

Radové plynové kotly Protherm

Plynové jednotky vyrábané slovenskou spoločnosťou sa líšia v type inštalácie a kapacite:

• Nástenné kotly majú menej energie, ale sú výrazne lacnejšie. Charakteristiky technológie zároveň umožňujú úplne vykurovať súkromný dom.
• Podlahové plynové kotly Protherm majú vyšší výkon, sú drahšie, počas inštalácie zaberajú podstatne viac miesta. Pred inštaláciou bude možno potrebné vyplniť samostatný základ.

Vďaka atraktívnej cene a relatívnej kompaktnosti sú nástenné kotly veľmi žiadané. Protherm vyrába niekoľko radov zariadení na vytvorenie efektívneho vykurovacieho systému v súkromnom dome alebo byte vo viacposchodovej budove.

Séria nástenných kotlov

Na domácom trhu sú potrebné tri riadky:

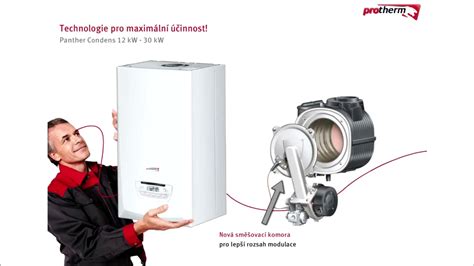

• Séria Panther zahŕňa šesť výrobných modelov s kapacitou 12 - 35 kW označených KTV, KOV a KTO. Séria KTV je vybavená núteným výfukovým systémom, preto je vhodná do miestností bez komína. Modely série KOV sú napojené na komín s prirodzeným vývodom.
• Rozsah kotlov "Lynx" zastúpené tromi modelmi s výkonom 24 a 28 kW s núteným výfukovým systémom.
• Dvojobvodové kotly "Gepard" 23 kW zahŕňa 23 MOV a 23 MTV modelov. Úpravy sa vyznačujú odstránením produktov spaľovania: pri 23 MOV sa vyskytuje prirodzene, pri 23 MTV - násilne.

Jednotka musí byť vybraná na základe jej potenciálneho výkonu, vyhrievanej oblasti, požiadaviek na inštaláciu.

Rad podlahových plynových kotlov Protherm

Produkty na montáž na podlahu majú skutočný výkon, preto sa používajú na vykurovanie veľkých miestností s vysokou úrovňou tepelných strát.

Tri populárne rady zariadení Protherm odvádzajú vynikajúcu prácu a majú svoje vlastné vlastnosti, ktoré by sa mali brať do úvahy pri inštalácii.

Meď „Bear“ a „Grizzly“

Podlahové kotly s liatinovým vykurovacím okruhom sa líšia svojimi charakteristikami.

Podlahové modely Protherm sú vhodnejšie na vykurovanie priemyselných priestorov. Toto zariadenie však môžete nainštalovať doma.

Každý z modelov má svoje vlastné funkčné vlastnosti:

• Rad KLZ sa vyznačuje účinnosťou 90 - 92% a výkonom 20 - 50 kW. Zariadenia sú vybavené vstavaným 90-litrovým kotlom a elektrickým zapaľovacím systémom.
• Modely s jednou slučkou radu KLOM majú účinnosť asi 92% a zabezpečujú pripojenie kapacity nepriame vykurovanie.
• Rad PLO, podobne ako KLOM, umožňuje dodatočnú integráciu kotla do systému. Výkon zariadenia je 20 - 60 kW, umožňuje vám ohriať chladivo na 90 stupňov.
• Technológia TLO kombinuje jednookruhové modely s výkonom 20 - 50 kW, vybavené jednostupňovým atmosférickým horákom. Výstup spalín je prirodzený.

Priemyselné kotly "Grizzly"

Ďalšou oblasťou priemyselného použitia, ktorá sa líši od „medveďa“ vo väčšom výkone (65 - 150 kW) a type spotrebovaného paliva. Zariadenie je poháňané výlučne prírodnými palivami. Kotly sú vybavené stupňovým horákom, systémom prirodzeného odvodu dymu a elektrickým zapaľovaním.

Podlahové kotly "Bison"

Priemyselné podlahové kotle s obojsmerným plynovodom s reverzným plameňom s úžasným výkonom 70 až 3500 kW môžu pracovať na zemný plyn aj na kvapalné palivo. Pri pomerne miernom prietoku majú zariadenia účinnosť približne 92%.

Ale skôr, ako pripojíte podlahový plynový kotol Protherm série Bizon, mali by ste sa postarať o usporiadanie systémy núteného obehu chladiacej kvapaliny.

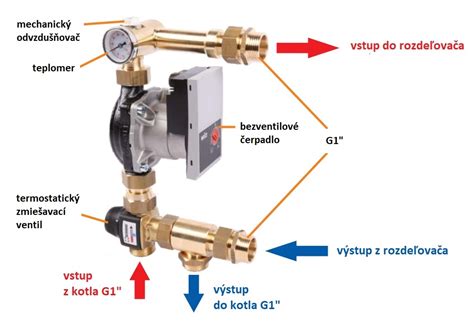

Výkres ukazuje potrebu inštalácie obehového čerpadla.

Pripojenie zariadenia je pomerne komplikované, ale zvýšený výkon plne odôvodňuje všetky náklady na inštaláciu a údržbu jednotky.

Schémy a kroky na pripojenie nástenného kotla

Inštaláciu plynového zariadenia musí vykonať odborník. Schéma zapojenia nástenného plynového kotla Protherm však musí byť prístupná a zrozumiteľná pre priemerného používateľa. Pretože séria Panther je najobľúbenejšia z dôvodu rýchleho ohrevu vody pomocou technológie Aquafast a schopnosti inštalovať zariadenie v miestnosti bez komína, uvážme ako príklad zložitosť pripojenia kotlov pomocou série KTV.

Krok 1 - oboznámenie sa s inštalačnou schémou

Najprv musíte starostlivo zvážiť konštrukčné vlastnosti modelu a inštalačnú schému. Všetky tieto informácie sú uvedené v používateľskej príručke dodávanej so zariadením.

Pred priamou inštaláciou musíte starostlivo zvážiť zapojenie všetkých potrubí.

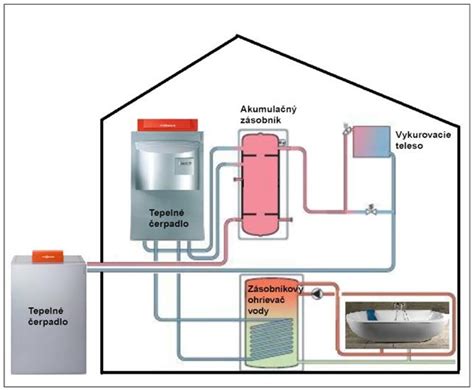

Takýto kotol sa môže stať stredom celého jednotlivého vykurovacieho a ohrevného systému, ktorého približné zapojenie je znázornené na tomto diagrame.

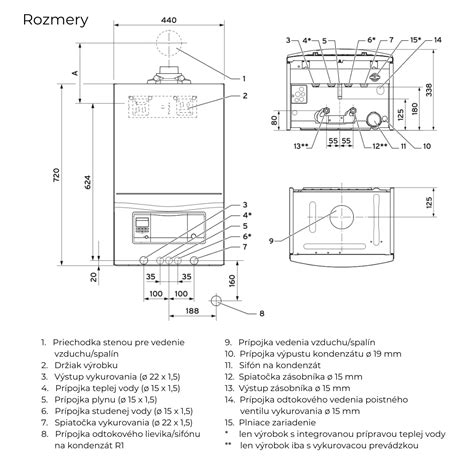

2. etapa - zavesenie zariadenia na stenu

Po skontrolovaní úplnosti dodávky a výbere miesta na inštaláciu, ktoré spĺňa bezpečnostné požiadavky, môžete použiť montážnu šablónu, ktorá určuje umiestnenie vrtných otvorov. Najprv sa však musíte uistiť, že vybraná stena je schopná odolať zaťaženiu a hmotnosti produktu a zakúpené spojovacie prostriedky sa môžu použiť na konkrétny povrchový materiál.

Plynové kotly Protherm sú štandardne zavesené na stene, rovnako ako iné plynové modely namontované na stene.

3. etapa - inštalačné práce

Hlavné inštalačné práce prebiehajú v niekoľkých krokoch:

1. Zvlnené závitové spojenie zo súpravy je nainštalované na plynovode.
2. Potom sa skontroluje, či je dostatočný objem integrovanej expanznej nádrže. Ak jeho kapacita nie je dostatočná, konštrukcia by mala byť vybavená ďalšou expanznou nádržou, ktorá by mala byť inštalovaná na spätnom vedení vykurovacieho systému čo najbližšie k bojleru. Ak je potrebné nainštalovať ďalšiu nádrž, je tiež potrebné ju nainštalovať spätný ventil.
3. Pred inštaláciou musia byť všetky prívodné vedenia dôkladne prepláchnuté.
4. Potrubie so studenou vodou je vybavené uzatváracím ventilom a spätným ventilom.
5. Potom môžete skontrolovať plynomer: táto jednotka musí byť navrhnutá tak, aby prešla odhadovaným prietokom plynu.
6. Ak merač spĺňa stanovené vlastnosti, môžete plynový systém pripojiť k prívodným alebo spätným potrubiam vykurovacieho systému. Tento proces je jasne znázornený na diagrame.

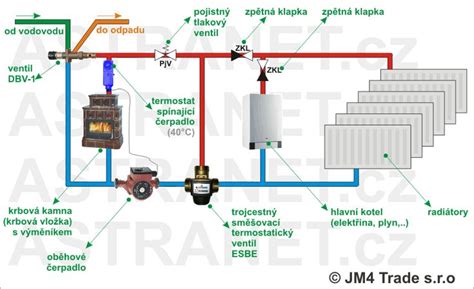

Pripojenie plynového systému k bojleru si vyžaduje osobitnú starostlivosť a dodržiavanie všetkých bezpečnostných noriem. Tieto činnosti musí vykonať zástupca pre plynárenské služby so zvláštnym súhlasom.

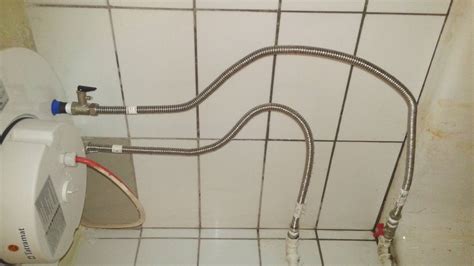

Horúca a studená voda, ako aj nádrž na teplú vodu a vypúšťacia hadica sú pripojené podľa nasledujúcich noriem.

Ďalej pripojte výfukový systém spalín. Kotol KTV, na ktorého príklade uvažujeme proces inštalácie, je vybavený uzavretou spaľovacou komorou. Vzduch je vháňaný a vtláčaný do neho cez koaxiálny systém, na tento účel je v návrhu navrhnuté turbodúchadlo so zabudovaným ventilátorom.

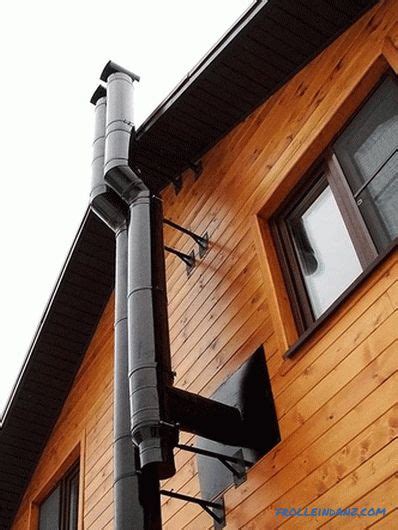

Výrobca ponúka niekoľko spôsobov inštalácia koaxiálneho komína, z ktorých si môžete vybrať najvhodnejšiu možnosť. Hlavnou vecou v tomto prípade je zaistenie toho, aby kondenzát prúdil mimo systému alebo do špeciálne nainštalovaných kolektorov kondenzátu.

Fáza č. 4 - pripojenie kotla k zdroju energie

Prívodné vedenie pre pripojenie kotla musí mať stabilizátor a istič.

Plynový kotol je zapojený obvyklým spôsobom:

• Pripojovacie vodiče sú vedené káblovým vstupom a skrátené na prijateľnú dĺžku.
• Na kábel sa priskrutkuje príslušná zástrčka, ktorá je zbavená izolácie a opletenia.
• Keď sú všetky jadrá pevne zasunuté do konektorových zásuviek, zástrčka samotná je nainštalovaná v príslušnej zásuvke na doske.
• Nakoniec musia byť všetky káble zaistené špeciálnymi svorkami.

Automatizácia a prevádzka plynových kotlov Protherm

Každý rozumný pán sa s takýmito manipuláciami vyrovná. Na vytvorenie optimálne pohodlnej mikroklímy v dome je potrebné postaviť akýkoľvek kotol od spoločnosti Proterm. Automatizácia modelov vám umožňuje plne prispôsobiť fungovanie zariadenia vašim potrebám a preferenciám a nezávisle nastaviť teplotu v každej miestnosti.

„Elektronický mozog“ kotla umožňuje:

• Diagnostikovať poruchy, uložiť posledných 10 chýb do pamäte.
• Regulovať hladinu plameňa v horáku pomocou teplotného senzora.
• Autonómne spustenie prevádzky vykurovacieho systému.
• Monitorovať hodnoty teploty.
• Úplne odstaviť kotol z dôvodu predbežného nastavenia v prípade núdze alebo, ak je to potrebné, atď.

Elektronický systém je nastavený podľa pokynov výrobcu dodaných so súpravou. Z bezpečnostných dôvodov počas prevádzky by malo byť nastavenie zverené kapitánovi.

Protherm sa zaväzuje udržiavať svoje vybavenie a zručnosti remeselníkov. Preto odborníci často vydávajú úradné osvedčenia od výrobcu.

Jemnosti prevádzky plynového kotla

Na zvýšenie účinnosti plynového kotla sa oplatí oboznámiť sa s množstvom jemností jeho prevádzky.

Existujú určité nuansy, ktorých pochopenie je užitočné pre každého majiteľa kotlov Protherm:

• Ak chcete presnejšie regulovať teplotu tepelného nosiča, môžete pripojte izbový termostat do plynového kotla.
• Termostat pripojený k snímaču teploty v miestnosti vám tiež umožní ľahko nastaviť požadovanú teplotu v konkrétnej miestnosti.
• Ak tlak v jednotke Protherm mierne poklesol, môžete hladinu obnoviť pomocou štandardného reštartu kotla.
• Aby sa nádrž na chladivo naplnila na maximum, musí sa prvé spustenie systému vykonať s nastavenou maximálnou možnou teplotou.
• Ak účinnosť kotla klesne, je potrebné vylúčiť prítomnosť sadzí a vodného kameňa, aby sa systém diagnostikoval z dôvodu neprítomnosti vzduchov. Tiež bude užitočné nainštalovať obmedzovač trakcie.
• Pri trvalo nedostatočnom tlaku vo vykurovacom systéme je to potrebné inštalácia obehového čerpadla.

Tieto jemnosti vám umožnia optimálne nakonfigurovať prácu zložitého zariadenia.

Protherm Medved: Technické špecifikácie a vlastnosti

Kotol Medved vyrába slovenská spoločnosť Protherm. Na ruskom trhu existuje asi 100 rôznych plynových kotlov tejto úpravy. Najpopulárnejším je vonkajší plynový kotol Protherm Medved, pracujúci v režime „zima-leto“.

Medzinárodná spoločnosť Protherm bola založená v roku 1991 v Českej republike. Pôvodná výrobná linka bola umiestnená v závode v Prahe a špecializovala sa na výrobu elektrických kotlov. Proterm vyrába niekoľko modifikácií kotlov.

Vysoká popularita výrobkov prinútila vedenie spoločnosti zvýšiť produkciu, a tak spoločnosť presunula svoje dielne do slovenskej Skalice. Prudký rast výroby viedol k tomu, že už do roku 1993 koncern Bear obsadil 65% trhu s elektrickými vykurovacími kotlami v krajinách východnej Európy.

O rok neskôr Proterm začína s výrobou kotlov na kvapalné palivo a na dva druhy plynu: skvapalnený a sieťový. V roku 1997 spoločnosť získala európsky certifikát kvality ISO 9001 a začala vyvážať kotlové zariadenie do Anglicka a Nemecka.

Spoločnosť súčasne uvádza na trh výrobnú linku na výrobu kotlov na tuhé palivá a kondenzačné kotly, ako aj kotly na vykurovanie a akumuláciu teplej vody. V roku 2013 spoločnosť Protherm začína vyrábať solárne kolektory.

Od roku 2010 je značka Protherm súčasťou skupiny červených značiek obchodnej spoločnosti Vaillant Group, ktorá dôkladne prepracovala firemnú identitu kotlov.

Odrody modelov kotlov Bear

Proterm má jedinečnú technológiu montáže. Montážna linka pracuje na základe typu vyrábaného produktu na princípe dopravníka pre stojace jednotky a pre namontované jednotky podľa technológie „jeden kotol - jeden majster“ alebo „jednodielny prietok“.

V druhom prípade je každá jednotka kompletne zostavená jedným majstrom, ktorý je zodpovedný za výsledok a kvalitu montáže. Spoločnosť vyrába kotly Comfort s funkciou vysokorýchlostného ohrevu teplej vody, nie dlhšie ako 5 sekúnd.

Proterm je na trhu už viac ako desať rokov, počas ktorých sa spoločnosti podarilo distribuovať svoje výrobky do viac ako 25 krajín sveta. Väčšina používateľov si všimne vysokú kvalitu a spoľahlivosť, a to je presne to, čo potrebujete, ak sa rozhodnete pre kúpu samostatného plynového kotla Protherm Medved 40 klom.

Veľký predaj však nemožno dosiahnuť bez širokej škály výrobkov.

Dnes si povieme niečo o podlahovom plynovom kotle Protherm Medved 40 klz a 25 kW, spoločnosť však okrem neho ponúka zákazníkom množstvo drahých zariadení a dobrý stredný cenový segment. Ak v prémiovej technológii môže prehrať s významnejšími súpermi, potom sú tradičné kotly série Bear najlepšou voľbou vo svojej triede.

Výhody kotlov série Bear

• Vysoko kvalitné produkty zostavené so starostlivosťou o zákazníka. Plynový podlahový kotol Protherm s výkonom 40 kW po vybalení nebude škrípať a nedrviť sa na rukách, ako to môžu robiť jeho konkurenti v segmente nízkych cien. A materiály použité pri výrobe sú hlavným dôvodom trvanlivosti konštrukcie. Tu je nehrdzavejúca oceľ, liatinové chladenie a v prípade skrine silné kovy, a nie hliník, ako u konkurencie.
• Vysoké bezpečnostné štandardy. Kotol je nielen drahý, ale aj mimoriadne nebezpečný majetok. V prípade akejkoľvek poruchy môže naplniť plyn celý váš dom. A keďže jednookruhové podlahové kotly série Medved (menej ako 60 kW) sa odoberajú hlavne pre byty a malé domy, bez toho, aby im bolo pridelené vetranie a samostatná miestnosť, môže to skončiť mimoriadne žalostne. Proterm vám predstavuje najlepšiu ochranu vašich peňazí. Akonáhle plameň zhasne, prívod plynu sa okamžite zastaví a vďaka ochrane pred skratmi a inými maličkosťami vydrží zariadenie skutočne desaťročia.
• Rozsiahly sortiment výrobkov. Aj séria Bear vám ponúka až 12 zariadení s rôznym výkonom, konfiguráciou a rozsahom. Základom linky sú jednokruhové podlahové kotly s výkonom od 24 do 50 kW. Podľa toho si môžete vybrať zariadenie, ktoré vyhovuje vašim potrebám, a nie platiť zaň.
• Výber paliva. Kotly pracujú na prírodný a skvapalnený plyn, čo umožňuje ich použitie nielen pri pripojení k elektrickej sieti, ale napríklad aj v krajine, kde už musíte mať pri sebe hromadu plynových fliaš.
• Ekonomická spotreba zdrojov. V zariadeniach spoločnosti je mechanické nastavenie tlaku dodávaného plynu. Ale aj bez nej je účinnosť kotlov Proterm jedným z rekordov v segmente nízkych cien. Prístroje sa teda vyplatia už za 3 sezóny a doslova začnú vytvárať zisk, čím vás ušetria zbytočné náklady na vykurovanie.

Nevýhody kotlov série Bear

• Nedostatok elektronického ovládania, či už je to panel alebo pripojenie k smartfónu. Samozrejme, za takúto cenu je to skôr nitpick, ale v porovnaní s kotlami, ktoré sú o 10 - 20 tisíc drahšie, existuje túžba ušetriť a prejsť na elektroniku. Nezabudnite však, že štandardné kotly sú stále lepšie, pretože nezávisia od elektrickej energie, a ak je vypnutá, budú bez problémov pokračovať v práci.
• Nemožnosť bodovej regulácie teploty v miestnosti. Zariadenia majú schopnosť zvyšovať tlak plynu, vďaka čomu je kúrenie slabšie alebo silnejšie.

Špecifikácie série Bear

Všetky jednokruhové kotly Proterm však majú susedné vlastnosti, ako napríklad:

• Schopnosť modulácie výkonu. Ako je popísané vyššie, môžete upraviť množstvo spotrebovaného plynu. To je užitočné nielen kvôli ušetreniu peňazí, ak sa používajú fľaše so skvapalneným plynom, ale aj ako kontrola teploty, aj keď dosť nepresná.
• Elektrické zapaľovanie vo vnútri kotla. Nikoho neprekvapí jednokruhový AOS so schopnosťou manuálne nezapáliť plyn, napriek tomu je táto funkčnosť pre kotly uzavretého typu mimoriadne dôležitá.
• Riadený ťah komína. Ak sa rozhodnete pre inštaláciu výkonnejšieho kotla, potom bude táto funkcia mimoriadne užitočná, aby plameň za nepriaznivého počasia nevyfukoval. A všetky produkty spaľovania sa práve odparili do ventilačného systému.
• Liatinové výmenníky tepla a kovové časti vrátane tela, vyrobené z nehrdzavejúcej ocele. Takáto sada materiálov zabezpečí životnosť vášho kotla a bude mať nielen čas na vyplatenie, ale aj skutočný príjem.
• Vysoká účinnosť, až rekordných 92 percent, čo umožňuje výrazne znížiť dobu návratnosti AOC.
• Externý bojler na ohrev vody a regulácia podľa počasia sú už doplnkovou funkčnosťou, ktorá bude zároveň mimoriadne užitočná. Nakoniec, ak sa vonku náhle oteplí a sneh sa roztopil, je nepravdepodobné, že na udržanie tepla v dome budete potrebovať spotrebu paliva na rovnakej úrovni.

Špecifikácia Bear 40 KLOM

Toto je stacionárny podlahový model plynového vykurovacieho kotla, v ktorom je tepelný výkon regulovaný modulačným horákom. Výmenník tepla je vyrobený z liatinových prvkov. Existuje elektronický systém zapaľovania a riadenia procesov spaľovania horáka.

Riadiaci systém poskytuje účinnosť s 92% účinnosťou. K dispozícii sú vývody pre inštaláciu externého bojlera na ohrev TÚV. Injekčný horák je schopný pracovať na príkaz regulačného systému závislého od počasia a umožňuje použitie hlavného aj skvapalneného plynu.

Špecifikácia Bear 40 KLOM:

• Elektronické zapaľovanie.
• Tepelný výkon 24/35 kW na hlavný plyn a 23/33 kW na skvapalnený plyn.
• Účinnosť 92% pre hlavný plyn a 91% pre skvapalnený plyn.
• Hladina hluku 55 dB.
• Maximálna teplota chladiacej kvapaliny vo vykurovacom okruhu, 90 ° C.
• Maximálna teplota spalín, 131 ° C.
• Objem výfukového plynu, 26,6 g / s.
• Spotreba hlavného plynu 2,9-4,1 m3 / hod.
• Trieda ochrany IP 45.
• Rozmery: 505x600x880 mm.
• Hmotnosť, 130 kg.
• Cena - 49 500 rubľov.

Inštalačné vlastnosti kotlov Medved

Kotly Medved sú inštalované v miestnosti chránenej pred mínusovými teplotami, neďaleko komína. Prípustná teplota vnútorného vzduchu v peci je od +5 ° C do +40 ° C.

Kotol sa umiestňuje na železobetónový základ alebo na betónovú podlahu, ktorá musí uniesť celú váhu kotla naplneného vodou s pomocným zariadením a nesmie byť šmykľavá.

Na odstránenie plynov z kotla je povolené inštalovať ventilátor a odsávač dymu, ktoré zabezpečia ich nútený pohyb. Veľkosť výstupu pre pripojenie na komín sa líši v závislosti od vykurovacieho výkonu modelu, napríklad pre KLZ 30 - 133 mm a pre KLZ 40 - 152 mm.

Pred prvým použitím Proterm Medved dôkladne opláchnite vnútorné povrchy vykurovacieho systému. Na prívode studenej vody do kotla na nepriamy ohrev je nainštalovaný bezpečnostný poistný ventil na ochranu pred vysokým tlakom. Medzi ním a telom je zakázané inštalovať akékoľvek uzatváracie ventily.

Jednotka musí byť vybavená odtokovým potrubím na odvod vody z vykurovacieho okruhu počas opravy kotla Proterm Medved. Expanzná nádrž je inštalovaná za bezpečnostnou skupinou.

Všetko hlavné a pomocné zariadenie kotla je zviazané podľa schém s uvedeným projektom kotla a technickou dokumentáciou výrobcu.

Modelová rada kotlov Medved na plyn

Jednou z najobľúbenejších sérií značky je TLO, ktorého výkon kotlov je možné zvoliť v rozmedzí 18-45 kW. Jeho hlavnou výhodou sú minimálne...
