Protherm Lev 28 KKO: Podrobná Dokumentácia a Prevádzkové Aspekty

Úvod do kondenzačného kotla Protherm Lev 28 KKO

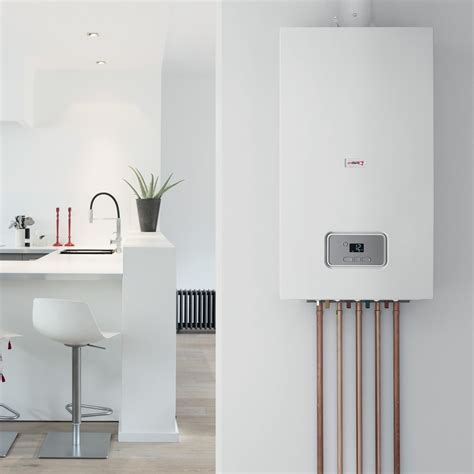

Kondenzačný závesný kotol Protherm LEV sa vďaka svojmu stupňu využitia tepla až 108 % radí medzi špičku na európskom trhu. Zabezpečuje bezstarostnú a bezpečnú prevádzku. Rad týchto kotlov je spoľahlivý, šetrný k životnému prostrediu a má jednoduchú obsluhu. Pri vývoji kotla sa kládol dôraz predovšetkým na vysokú efektivitu spaľovania, šetrnosť k životnému prostrediu a ľahkú obsluhu. Kotol prekvapí širokým výkonovým rozsahom a predovšetkým nízkou spotrebou plynu. To všetko je podčiarknuté moderným dizajnom, ktorý vhodne zapadá do každého interiéru.

Skúsenosti užívateľov a optimalizácia prevádzky kotla Protherm Lev 28 KKO

Modulácia výkonu a cyklovanie kotla

Problém, ktorý často riešia užívatelia kotla Protherm Lev 28 KKO, sa týka modulácie výkonu a cyklovania. Podľa projektu je výkon kotla adekvátny, ale podľa skúseností môže byť predimenzovaný. Napríklad, pri najväčších mrazoch je rodinný dom s plochou cca 200m2 vykurovaný s priemerným výkonom kotla (vypočítané zo spotreby plynu) približne 7kW. V tomto období kotol pracuje optimálne, avšak vo zvyšných 80% vykurovacej sezóny klesá tento priemerný výkon pod 5kW. To je často na hranici alebo pod hranicou minimálneho výkonu kotla, čo vedie k častému cyklovaniu. Malý odber tepla je tak hlavnou príčinou cyklovania, hoci to je stále normálna funkcia kotla.

Ďalším aspektom je správanie kotla po zapálení: kotol postupne zvyšuje teplotu vykurovacej vody pri relatívne nízkom výkone. Ak sa mu podarí v určitom čase dostatočne priblížiť k požadovanej teplote, zníži výkon a snaží sa teplotu udržať. Ak sa však k požadovanej teplote nepriblíži dostatočne (napríklad o 2-3 stupne menej), prudko skokovo zvýši výkon, čo vedie k prestreleniu teploty, následnému vypnutiu a vychladnutiu. Toto správanie je pravdepodobne dané programom riadiacej jednotky kotla.

Možnosti optimalizácie výkonu

1. Upgrade firmware: Užívatelia sa pýtajú, či je možné vykonať upgrade firmware (ak vôbec existuje), aby sa kotol nespôsoboval takéto neoptimálne správanie pri modulácii výkonu.
2. Servisné zníženie výkonu: Ďalšou otázkou je, či je možné servisným zásahom podstatne znížiť výkon kotla, napríklad z rozsahu 5,9-29kW na 3-15kW, čo by lepšie zodpovedalo reálnym potrebám nízkeho odberu tepla.

Funkčnosť trojcestného ventilu

Ďalší problém sa týka funkčnosti trojcestného ventilu pri ohreve vody v samostatnom zásobníku. Hoci je trojcestný ventil na spiatočke v kotli prepnutý a zásobník sa nahrieva, spiatočka vykurovacieho okruhu nie je celkom uzavretá. Toto správanie kotla je prítomné od začiatku. Počas vykurovacej sezóny to nemusí byť zásadný problém, avšak mimo vykurovacej sezóny je nutné manuálne uzavrieť spiatočku vykurovacieho okruhu ručným ventilom. Ak sa tak nestane a spustí sa vykurovanie, kotol potom kúri do stojacej vody, kúrenie zostáva studené.

Kontrola a oprava trojcestného ventilu

• Stav trojcestného ventilu: Dôležitou otázkou je, či je trojcestný ventil v poriadku, ak prepúšťa spiatočku vykurovacej vetvy v okamihu, keď má otvorenú spiatočku ohrevu zásobníka. Správna funkcia ventilu by mala zabezpečiť úplné oddelenie okruhov.

Spoločnosť Protherm Production: História a vývoj

Spoločnosť Protherm Production patrí do koncernu Vaillant Group a je výrobcom vykurovacej techniky pre mnohé krajiny Európy, Ázie i Afriky. Pre slovenský trh produkuje kotly značiek Vaillant a Protherm. Protherm Production nie je len výrobným závodom; začiatky spoločnosti siahajú do roku 1991, kedy pôsobila ako predajca vykurovacej techniky v Prahe.

• Začiatok výroby: Výroba v Skalici bola spustená najprv v spoločnosti Didaktik, odkiaľ bola v roku 1999 presťahovaná do priestorov súčasného závodu.
• Rozšírenie koncernu: Okrem závodu v Skalici patrí koncernu aj spoločnosť Vaillant Industrial Slovakia v Trenčianskych Stankovciach, vyrábajúca hydromoduly a rúrky.
• Globálne pôsobenie Vaillant Group: Koncern Vaillant Group má vyše 140-ročnú históriu a na konte viac ako 2 000 patentov. Je lídrom a priekopníkom v oblasti vykurovacích technológií v Európe. Vo svete má 10 výrobných závodov (osem v Európe, po jednom v Turecku i v Číne) a viac než 12 000 zamestnancov.

Výrobný proces a inovácie

Spoločnosť Protherm Production vyrába široký sortiment kotlov a zariadení na ohrev teplej vody, vrátane závesných a stacionárnych, kondenzačných aj nekondenzačných kotlov, elektrokotlov, elektrických ohrievačov na prípravu teplej vody i vnútorných jednotiek tepelných čerpadiel. Začiatok výroby v zrekonštruovaných priestoroch súčasného sídla spoločnosti sa datuje od roku 2000, kedy sa na troch výrobných linkách vyrábalo 51 000 kusov finálnych výrobkov ročne. Postupom času sa výroba kontinuálne rozrastala až do súčasnej podoby. Pribúdali nové projekty a budovali sa nové výrobné linky. V súčasnosti v závode v Skalici vzniká viac ako 710 000 produktov za rok. Široký sortiment zariadení je vyrábaný pre krajiny Európy, Ázie a Afriky.

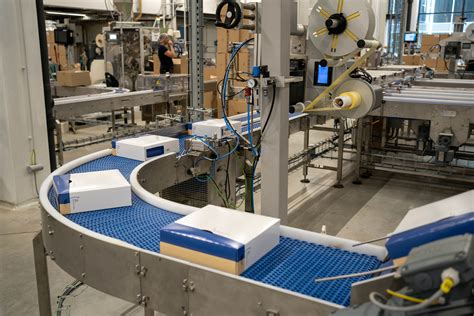

V Protherm Production sú používané najmodernejšie elektronické pracovné postupy, vďaka ktorým sa vykurovacie zariadenia na linkách montujú pomerne ľahko. Pracovný postup na LCD obrazovkách sprevádza zamestnancov celým procesom montáže, v textovej aj obrazovej forme. Tento inteligentný elektronický systém uľahčuje výrobu a pomáha vyhnúť sa chybám.

Vývojové centrum Protherm Production

Súčasťou Protherm Production je jedno z najmodernejších vývojových centier v Európe. Firma sa môže pochváliť špičkovým vývojovým centrom s výkonnými pracovnými stanicami, moderným laboratóriom a kvalitnou technikou. Členovia vývojového tímu sa primárne podieľajú na inováciách súčasných kotlov a zavádzaní nových výkonnejších modulov. Rodia sa tu nápady pre nové účinnejšie produkty, optimalizuje sa dizajn k zvýšeniu kvality pri zachovaní alebo znížení ceny s prihliadnutím na nové technológie a ich implementáciu.

Hlavnými úlohami vývojového centra fabriky Protherm Production je vývoj hydraulických modulov do kotlov, plynových kondenzačných i nekondenzačných kotlov a elektro kotlov. Nájdeme tu aj tím udržateľného inžinierstva (Sustaining Engineering) a tím projektového a produktového manažmentu. V rámci vývojového centra vznikli nedávno aj nové oddelenia, napríklad Oddelenie intelektuálneho vlastníctva, ktorého úlohou je registrovanie nových patentov. Vývojové centrum má v súčasnosti 63 zamestnancov. Jeho súčasťou je aj rozšírená prototypová dielňa a moderné testovacie centrum.

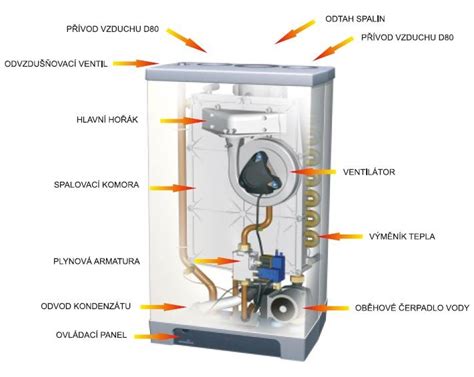

Vlastnosti a výbava kondenzačného kotla Protherm Lev 28 KKO v.20

Rad závesných kondenzačných kotlov LEV s vysokým stupňom využitia tepla až "108 %" s použitými technológiami sa radí ku špičke európskeho trhu. Vysoká miera bezpečnosti zaručuje bezstarostnú a spoľahlivú prevádzku.

Konkrétna výbava a vlastnosti kotla LEV 28 KKO v.20 zahŕňajú:

• Kondenzačný kotol len na vykurovanie.
• Kvalitný primárny výmenník z hliníkovej zliatiny.
• Prevedenie turbo - výstup spalín a nasávanie vzduchu oddelene - 2 x 80 mm.
• Možnosť prevádzky na zemný plyn alebo propán - len zmenou nastavenia.
• Plynulá modulácia výkonu.
• Riadenie mikroprocesorom.
• Anticyklovacia funkcia.
• Protimrazová ochrana kotla.
• Protimrazová ochrana zásobníka - v prípade pripojenia zásobníka a NTC snímača.
• Ochrana čerpadla proti zablokovaniu.
• Zobrazenie hodnôt na displeji.
• Funkcie: Leto - Zima - Prázdniny.
• Autodiagnostika.
• Ekologicky šetrný výrobok.

Technické údaje kotla Protherm Lev 28 KKO v.20

Tu sú kľúčové technické parametre kondenzačného kotla Protherm Lev 28 KKO v.20:

Možnosti ovládania kotla Lev 28 KKO v.20

Kotol Protherm Lev 28 KKO v.20 ponúka rôzne možnosti ovládania pre optimalizáciu komfortu a spotreby energie:

• Izbový regulátor
• Ekvitermická regulácia
• eBus regulácia
