Doskový výmenník tepla je kľúčovým prvkom moderných vykurovacích systémov, zodpovedným za efektívny prenos tepla medzi dvoma médiami s rôznymi teplotami. Jeho konštrukcia je založená na tenkých kovových doskách, ktoré vytvárajú prúdové kanály, čo umožňuje účinný prenos tepelnej energie. Vďaka tomu systémy ústredného kúrenia fungujú efektívnejšie, čo vedie k úspore energie a vyššej účinnosti.
Okrem prenosu tepla výrazne zvyšuje energetickú účinnosť celej inštalácie. Jeho kompaktná konštrukcia šetrí miesto a vysoká účinnosť z neho robí ideálne riešenie pre moderné systémy vyžadujúce spoľahlivosť a ekonomickú prevádzku. Montáž je jednoduchá a údržba nepredstavuje väčšie problémy, čo ho robí praktickou voľbou pre domácnosti aj priemyselné aplikácie.
Princíp fungovania doskového výmenníka tepla
Doskový výmenník tepla je zariadenie, ktoré využíva tepelnú vodivosť a konvekciu na efektívny prenos tepelnej energie medzi dvoma médiami s rôznymi teplotami. Teplo prechádza z teplejšieho média do chladnejšieho a špeciálna konštrukcia výmenníka maximalizuje kontaktnú plochu kvapalín, čo výrazne zvyšuje účinnosť celého procesu.
Tepelná vodivosť a konvekcia
Základom fungovania výmenníka je tepelná vodivosť, teda prenos tepelnej energie cez pevné materiály. Zariadenie sa skladá z tenkých kovových dosiek, ktoré vytvárajú kanály pre prúdenie kvapalín. Vďaka tomu je teplo účinne prenášané z jedného média do druhého, čo umožňuje široké využitie doskových výmenníkov - od priemyslu po domáce vykurovacie systémy.
Rovnako dôležitým mechanizmom je konvekcia, teda prenos tepla pohybom kvapalín. Doskové výmenníky využívajú tento proces na rýchle a účinné ohrievanie alebo chladenie médií s rôznymi teplotami, čo ich robí mimoriadne efektívnymi v mnohých aplikáciách.
Vplyv tlakového gradientu
Kľúčovú úlohu zohráva aj tlakový gradient, ktorý ovplyvňuje účinnosť výmeny tepla. Rozdiel tlakov medzi okruhmi výmenníka umožňuje prirodzený prenos tepelnej energie bez potreby dodatočného napájania. Vďaka tomu sú doskové výmenníky energeticky úsporným riešením, najmä tam, kde je dôležité minimalizovať spotrebu energie.
Typy doskových výmenníkov tepla
Doskové výmenníky tepla zohrávajú kľúčovú úlohu v systémoch výmeny tepla a ich rozmanitosť umožňuje presné prispôsobenie konkrétnym aplikáciám. Medzi najčastejšie používané modely patria pájané doskové výmenníky a skrutkované doskové výmenníky, ktoré sa líšia konštrukciou aj rozsahom použitia.

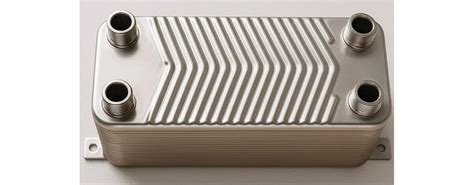

Pájané doskové výmenníky
Pájaný doskový výmenník tepla je kompaktné a výkonné zariadenie, ktoré vďaka kompaktnej konštrukcii poskytuje vysokú tepelnú účinnosť. Je ideálnym riešením tam, kde je priestor obmedzený a spoľahlivosť kľúčová. Proces pájania odstraňuje potrebu tesniacich prvkov, čo minimalizuje riziko únikov a zvyšuje odolnosť voči vysokým tlakom a teplotám. Z tohto dôvodu sa používa v chladiacich systémoch, vykurovacích inštaláciách a chemickom priemysle.
Skrutkované doskové výmenníky
Skrutkovaný doskový výmenník tepla sa vyznačuje modulárnou konštrukciou, čo umožňuje jednoduchú údržbu a prispôsobenie počtu dosiek aktuálnym potrebám. Je obzvlášť cenený v aplikáciách vyžadujúcich pravidelnú kontrolu a servis, ako sú priemyselné inštalácie alebo teplárenské systémy. Možnosť demontáže umožňuje rýchle čistenie a výmenu jednotlivých komponentov, čo výrazne predlžuje životnosť zariadenia.
Výber vhodného doskového výmenníka tepla závisí od mnohých faktorov, ako je špecifiká aplikácie, dostupný priestor a požiadavky na údržbu. Každý typ má svoje unikátne výhody, ktoré môžu byť rozhodujúce v konkrétnom prostredí.
Aplikácie doskových výmenníkov tepla
Doskové výmenníky tepla sú kľúčovým prvkom moderných vykurovacích systémov. Ich hlavnou funkciou je efektívna výmena tepla, čo vedie k vyššej účinnosti inštalácie a nižším prevádzkovým nákladom. Vďaka svojej univerzálnosti sa používajú v tepelných čerpadlách, plynových kotloch, krbových vložkách, ako aj v solárnych a klimatizačných systémoch. Toto riešenie spája modernosť s úspornosťou.
Vykurovacie systémy
V prípade plynových kotlov, najmä kondenzačných, zohrávajú doskové výmenníky kľúčovú úlohu pri integrácii kotla s vykurovacím systémom. Ich úlohou je maximálne využitie tepla spalín, čo priamo vedie k vyššej energetickej účinnosti a nižším nákladom na kúrenie. Vďaka presnej výmene tepla systém funguje efektívnejšie a ekonomickejšie.
V tepelných čerpadlách doskové výmenníky plnia funkciu separátora hydraulických okruhov, čo umožňuje optimalizáciu práce celého systému. Minimalizujú straty energie, zvyšujúc účinnosť zariadenia. Ide o kľúčový prvok ovplyvňujúci dlhodobé úspory a užívateľský komfort.
V solárnych systémoch doskové výmenníky umožňujú efektívne prepojenie solárnych kolektorov s vykurovacou inštaláciou. Vďaka tomu možno slnečnú energiu účinne využívať na ohrev teplej vody alebo podporu vykurovania budovy. Ide nielen o úsporu, ale aj ekologické riešenie, ktoré znižuje emisie škodlivých látok.
V krbových vložkách s vodným plášťom umožňujú doskové výmenníky efektívny prenos tepla do vykurovacej inštalácie, čím sa krb stáva dodatočným zdrojom kúrenia. Ide o spojenie tradičného domáceho tepla s modernou technológiou.
Návod: Ako Inštalovať Vykurovaciu Rohož Pod Dlažbu? 🛠️🔥
Výhody doskových výmenníkov tepla
Doskové výmenníky tepla sa tešia veľkej obľube v priemysle aj domácich aplikáciách. Ich najväčšie prednosti sú vysoká účinnosť a kompaktná konštrukcia.
Vysoká účinnosť a kompaktné rozmery
Vďaka špeciálnej konštrukcii, ktorá maximalizuje kontaktnú plochu medzi kvapalinami, tieto zariadenia zabezpečujú rýchly a účinný prenos tepelnej energie. To je kľúčové v systémoch, kde je dôležitá úspora energie a optimalizácia prevádzkových nákladov. V porovnaní s tradičnými rúrkovými výmenníkmi zaberajú výrazne menej miesta, čo z nich robí ideálne riešenie pre inštalácie s obmedzeným priestorom.
Dlhodobá životnosť a odolnosť
Doskové výmenníky tepla sú vyrobené z vysoko kvalitných materiálov, ako je nehrdzavejúca oceľ 316L, ktorá sa vyznačuje výnimočnou odolnosťou voči korózii. Vďaka tomu je ich životnosť výrazne dlhšia a potreba častých opráv alebo výmen je minimalizovaná. To z nich robí investíciu, ktorá sa vráti počas dlhšej prevádzky.
Jednoduchosť montáže a údržby
Modulárna konštrukcia umožňuje rýchly prístup do vnútra zariadenia, čo uľahčuje čistenie a servis. Kombinácia vynikajúcej účinnosti výmeny tepla, malých rozmerov a dlhej životnosti vďaka použitiu nehrdzavejúcej ocele 316L robí z doskových výmenníkov tepla nepostrádateľné v mnohých odvetviach. Ich schopnosť rýchleho a efektívneho prenosu tepla pri minimálnej spotrebe priestoru z nich robí výbornú voľbu pre moderné vykurovacie a chladiace systémy.
Údržba doskových výmenníkov tepla
Aby doskový výmenník tepla fungoval efektívne po dlhé roky, je potrebná jeho pravidelná údržba. Systematické čistenie a kontrola usadenín zabraňujú poklesu výkonnosti, čo vedie k nižšej spotrebe energie. Usadeniny obmedzujú plochu pre výmenu tepla, čo negatívne ovplyvňuje účinnosť celého systému a môže viesť k vyšším prevádzkovým nákladom.
Správna izolácia a monitoring
Rovnako dôležitá je vhodná izolácia výmenníka tepla. Správne zvolené izolačné materiály pomáhajú udržiavať optimálnu teplotu média prúdiaceho cez zariadenie, čo zvyšuje energetickú účinnosť. V systémoch zameraných na úsporu energie dobre navrhnutá izolácia výrazne redukuje tepelné straty, čo sa premieta do nižších nákladov.
Odporúča sa tiež použiť guľové uzatváracie ventily s teplomerami. Umožňujú nielen kontrolu prietoku média, ale aj priebežné sledovanie teploty. Vďaka tomu možno rýchlo odhaliť prípadné neprávidelnosti a podniknúť nápravné opatrenia skôr, ako dôjde k vážnejším poruchám.
Moderné metódy údržby, ako je chemické čistenie alebo systémy automatického monitorovania prevádzkových parametrov, môžu ďalej zvýšiť účinnosť doskových výmenníkov tepla.
Technické aspekty a dimenzovanie
Zákazníci najčastejšie požadujú výmenníky pre zariadenia bez zmeny fázy - napr. alebo 100 kW v závislosti od prevádzkových podmienok. Dosahuje viac ako 90 % účinnosti.
Protiprúdové a súprúdové zapojenie
Protiprúdové zapojenie je účinnejšie ako súprúdové, pretože umožňuje dosiahnuť najväčšiu teplovýmennú plochu. V prípade rozoberateľných výmenníkov sa namiesto spájky používajú gumové tesnenia.
Regulácia výkonu a tlakové straty
Zvýšením počtu dosiek možno jednoznačne navýšiť výkon výmenníka. Zároveň však platí, že účinnejšie výmenníky majú vyššie tlakové straty.
Výkon výmenníka možno regulovať zmenou prietoku. Pri protiprúdovom zapojení sa výkon takmer zdvojnásobí s nárastom prietoku, čo výrazne zvyšuje nároky na čerpadlo.
Návrh potrubia a armatúr

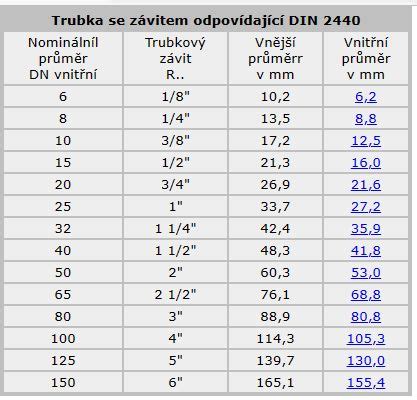

Nesprávne navrhnuté potrubie môže spôsobiť výrazne vyššie tlakové straty než samotný výmenník. Tlakové straty rastú v dôsledku armatúr vložených do potrubia. Príklad: pri šiestich kolenách na coulovom potrubí (Ø25 mm) ide o ekvivalentnú dĺžku: 6 × Ø25 × 25 = 3,8 metra.
Pre presné dimenzovanie odporúčame vyžiadať si výpočet pre konkrétny projekt.
Správna montáž
Namontujte vypúšťací ventil na spodnú časť spodného pripojenia, odvzdušňovací ventil na hornú časť (najvyšší bod). Vnútorný okruh - vývody vľavo (pri vertikálnom postavení), zvyčajne primárny. Má o jednu dosku menej a nesusedí s okolím. Vonkajší okruh - vývody vpravo, zvyčajne sekundárny.
Aby nebolo nutné výmenník pri čistení odpájať, je vhodné už pri inštalácii zabezpečiť možnosť pripojenia na čistiaci okruh.
