Distribučné elementy vzduchotechniky
Výustky predstavujú najrozšírenejší distribučný element v oblasti priemyselnej vzduchotechniky. Sú navrhnuté na priamu inštaláciu na kruhové aj štvorhranné potrubia.
Typy výustiek podľa počtu lamiel
Výustky sa štandardne dodávajú v prevedení jednoradovom alebo dvojradovom, čo sa odvíja od počtu radov otočných lamiel:
- Jednoradové výustky sú primárne určené na odvod vzduchu.
- Dvojradové výustky sú vhodnejšie pre prívod vzduchu.
Štvorhranné výustky VNM
Výustky typu VNM sú určené pre štvorhranné potrubie a slúžia ako koncové vzduchotechnické elementy pre prívod aj odvod vzduchu v priestoroch s potrebou klimatizácie, vetrania alebo vykurovania.
Konštrukcia a možnosti regulácie
Zostava výustky VNM pozostáva z obdĺžnikového rámu, v ktorom sú upevnené:
- Jeden alebo dva rady nastaviteľných listov s rozstupom 20 mm (jednoradové alebo dvojradové prevedenie).
- Regulácia alebo upevňovací rámček.
Pre pokročilejšiu reguláciu sú k dispozícii nasledujúce typy:
- Regulácia R1: s protibežnými listami.
- Regulácia R2: s naklápacím ramenom nábehových listov.
- Regulácia R3: s pevnou a posuvnou regulačnou lištou umiestnenou súbežne s rámom výustky.
Materiálové vyhotovenia a uchytenie
Štvorhranné výustky VNM sú štandardne vyrábané z hliníkových profilov a ponúkajú rôzne možnosti uchytenia:
- Bez úchytov (UR).
- S úchytmi pre závitové tyče (UR1).
- S úchytmi pre zamurovanie (UR2).
Ďalšie možnosti vyhotovenia zahŕňajú:
- Skryté uchytenie pomocou perovej sponky.
- Uchytenie na skrutky (S).
- Možnosť natočenia lamiel: vodorovne (A) alebo zvisle (B).
Tesnosť výustiek je zabezpečená tesnením po obvode. Viac informácií nájdete v katalógovom liste výrobného radu: ds-vnm-cz.pdf.
Kruhové výustky VNKM
Výustky typu VNKM sú určené pre kruhové vzduchotechnické potrubie a slúžia ako koncové elementy pre distribúciu vzduchu v klimatizovaných, vetraných a vykurovaných priestoroch.
Konštrukcia a možnosti regulácie
Zostava výustiek VNKM sa skladá z rámu, v ktorom je umiestnený jeden alebo dva rady otočných listov (jednoradové alebo dvojradové prevedenie). K dispozícii sú aj varianty s reguláciou:
- Regulácia R1: s protibežnými listami.
- Regulácia R2: s naklápacím ramenom nábehových listov.
- Regulácia R3: s pevnou a posuvnou regulačnou lištou.
Materiálové vyhotovenie a uchytenie
Kruhové výustky VNKM sú vyrobené z pozinkovaného oceľového plechu a upevňujú sa pomocou skrutiek. Tesnosť je zabezpečená tesnením po obvode. Viac informácií nájdete v katalógovom liste výrobného radu: ds-vnkm-cz.pdf.
Moderné výustky NOVA
Výustky NOVA-A
Výustky NOVA-A sú koncové vzduchotechnické elementy určené pre distribúciu vzduchu v rôznych priestoroch. Sú vyrobené z eloxovaných hliníkových profilov, s možnosťou lakovania na želanie zákazníka.
Prevedenia a inštalácia
Výustky NOVA-A sa dodávajú v prevedení:
- Jednoradové.
- Dvojradové.
- S reguláciou R1.
Inštalácia je možná priamo do štvorhranného potrubia, steny alebo stropu. Uchytenie môže byť realizované pomocou skrutiek na čelnej strane mriežky alebo pomocou pružín.
Možnosti prispôsobenia
Na želanie je možné dodať tieto hliníkové mriežky v ľubovoľnom farebnom prevedení podľa vzorníka RAL.

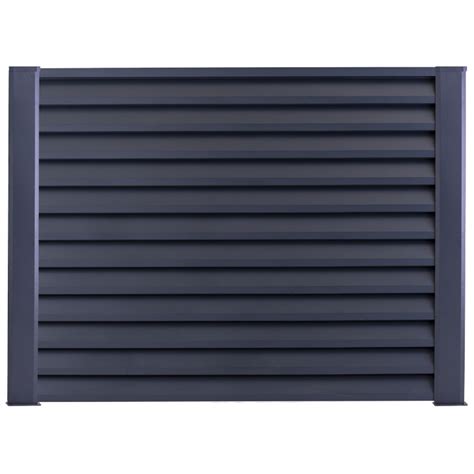

Výustky NOVA-B
Výustky NOVA-B sú určené pre distribúciu vzduchu v klimatizovaných, vetraných a vykurovaných priestoroch a sú vhodné pre inštaláciu do štvorhranného potrubia, stien alebo stropov.
Prevedenia a regulácia
Výustky NOVA-B sú dostupné v prevedení:
- Jednoradové.
- Dvojradové.
- S tromi typmi regulácie: R1, R2, R3.
- S upevňovacím rámčekom.
Materiálové varianty a uchytenie
Výrobné prevedenie je z pozinkovaných oceľových profilov, s možnosťou lakovania alebo dodania z nerezovej ocele:
- Nerezová oceľ A-304: vhodná pre potravinársky priemysel.
- Nerezová oceľ A-316: vhodná pre agresívnejšie prostredia s obsahom chlóru.
Uchytenie je možné pomocou skrutiek na čelnej strane mriežky alebo pružín. Predné lamely sú štandardne horizontálne nastaviteľné.
Výustky NOVA-C
Výustky NOVA-C sú špecificky navrhnuté pre inštaláciu výhradne do kruhového potrubia a slúžia na distribúciu vzduchu.
Prevedenia a inštalácia
Výustky NOVA-C sa dodávajú v prevedení:
- Jednoradovom.
- Dvojradovom.
- S reguláciou R1.
Montáž prebieha priamo do kruhového potrubia pomocou skrutiek umiestnených na čelnej strane mriežky. Predné lamely sú štandardne vo vertikálnom prevedení.
Materiálové varianty
Štandardne sú vyrobené z pozinkovaných oceľových profilov, s možnosťou lakovania. Na želanie sú dostupné aj výustky z nerezovej ocele (A-304 pre potravinársky priemysel, A-316 pre agresívnejšie prostredia).
Centrálne systémy vetrania ATREA
Spoločnosť ATREA ponúka sofistikované systémy centrálneho vetrania, ktoré sú navrhnuté pre efektívnu výmenu vzduchu vo viacerých bytových jednotkách alebo iných priestoroch súčasne. Základom týchto systémov sú rekuperačné jednotky z výrobných radov DUPLEX MultiEco, Flexi a najmä Silent.
Architektúra centrálneho systému
V závislosti od veľkosti objektu môže byť v jednom dome inštalovaných aj viacero jednotiek, ktoré obsluhujú čiastkové úseky vetrania. Vzduchotechnické jednotky sa zvyčajne umiestňujú na streche alebo v technickom zázemí budovy. Z týchto jednotiek vedie hlavné potrubie do všetkých obsluhovaných bytov, kde následne dochádza k lokálnemu rozvodu do jednotlivých miestností.
Regulácia prietoku vzduchu (VAV systémy)
Pre zvýšenie komfortu a optimalizáciu prevádzky sa pre každý byt odporúča inštalovať na rozhraní s centrálnym rozvodom tzv. VAV regulačný box (Variable Air Volume). Jeho funkcia spočíva v regulácii množstva privádzaného a odvádzaného vzduchu pre konkrétny byt.
Princíp fungovania VAV boxov
ATREA ponúka široké portfólio regulátorov prietoku vzduchu. Tieto systémy fungujú na princípe udržiavania konštantného tlaku v potrubnej sieti. Pri požiadavke na vetranie z konkrétneho bytu sa otvorí klapka vo VAV boxe, čo spôsobí pokles tlaku v sieti. Vzduchotechnická jednotka následne zvýši svoj výkon, aby tlak dorovnala, a tým dávkuje zodpovedajúci prietok vzduchu.
Nevýhody konvekčného systému
Nevýhodou tohto systému je, že aj pri minimálnej požiadavke na vetranie (keď je väčšina klapiek zatvorená) ventilátory naďalej bežia a spotrebúvajú energiu na udržiavanie tlaku v potrubí, čo vedie k neúspornej prevádzke.
Inteligentný systém optimalizácie
Pre riešenie neúspornosti konvekčných systémov ATREA vyvinula ucelený sofistikovaný systém s vyšším stupňom regulácie a uzavretou ethernetovou sieťou. Tento systém funguje na báze optimalizácie výkonu ventilátora. Vďaka vzájomnej komunikácii medzi centrálnou VZT jednotkou a jednotlivými regulátormi prietoku sa výkon ventilátorov prispôsobuje nevyhnutnému minimu a energia škrtením na regulátoroch sa minimalizuje.
Údržba a čistenie vzduchovodov
Čistota vzduchovodov je kľúčová pre efektívnu a zdravotne nezávadnú prevádzku vzduchotechnických systémov. Spoločnosť ATREA poskytuje riešenia pre minimalizáciu zanášania a údržbu týchto systémov.
Ochrana prívodných vetiev
Vďaka predčistenému vzduchu sa prívodné vetvy vzduchovodov prakticky chránia pred zanášaním. Miestami inštalácie prívodov môžu byť priestory pod podhľadmi alebo pod stropmi, čím sa eliminuje zanášanie. Taktiež je možné použiť distribúciu cez podlahové mriežky, čo vyžaduje minimálny priestor a je vhodné pre novostavby aj rekonštrukcie.
Riešenie zanesenia hrubými časticami
Do podlahových rozvodov sa môžu dostať hrubé častice prachu. Vďaka pretlakovému charakteru prívodných vetiev sú ľahšie častice vyfúknuté späť do priestoru, zatiaľ čo ťažší prach zostáva za mriežkou. V prípade neočakávaného zanesenia ATREA dodáva špeciálne čistiace sady (mechanická kefa a protahovacia súprava).
Odvodné vetvy a ich čistenie
Odvodné vetvy sú vystavené vyššej záťaži. Pri nasatí prachu sú tieto vetvy podtlakové a častice sú unášané k rekuperačnej jednotke, kde sa zachytia na odpadnom filtri. Dôležitá je hladkosť vnútorného povrchu rozvodov, aby sa častice nezachytávali.
Riešenie pre prostredia s vysokým výskytom znečisťujúcich látok
V miestnostiach s vysokým výskytom znečisťujúcich látok, ktoré zanášajú vzduchovody, je odporúčané umiestniť ihneď za ventil prvok s vysokou odlučivosťou, napríklad filtračný box s predfiltrom.
Sanie čerstvého vzduchu
Pri návrhu sania čerstvého vzduchu je potrebné zohľadniť spôsob napojenia (fasáda, zemný register, dlhší úsek po dome) a stanoviť revízne vstupy do potrubia. Čistenie zemného vzduchového výmenníka musí byť vyriešené pred realizáciou.
Zemné vzduchové výmenníky
Pre dlhšie rozvody (20-25m) sa odporúča použiť výmenník z potrubia určeného na tento účel, často s antibakteriálnou vrstvou.
Preventívne opatrenia a eliminácia znečistenia
Najlepším opatrením proti zanášaniu prachom je eliminácia jeho výskytu v okolí sania vonkajšieho vzduchu. To zahŕňa:
- Minimalizáciu prachu od komunikácií a ciest.
- Zamedzenie prachových emisií z vonkajších topenísk a komínov.
- Elimináciu odérov umiestnením sania ďalej od ČOV, kanalizačných odvetraní a skladov odpadov.
Predfiltre a ich úloha
V prípade nevyhnutného sania so zvýšenou prašnosťou je možné na vstupný otvor umiestniť hrubý predfilter (G2/G3), ktorý zvýši odlučivosť častíc už na začiatku potrubnej trasy.
Filtre v rekuperačných jednotkách
Po vstupe do objektu smeruje vzduch priamo k rekuperačnej jednotke, kde sa nachádzajú primárne filtre (triedy G4, prípadne F7), ktoré odlučujú prachové častice. Tým sa chráni nielen interiér jednotky, ale aj napojené prívodné potrubie.
Pravidelná výmena filtrov
Filtračná schopnosť závisí od čistoty filtra. Pre dlhodobú účinnosť je nevyhnutná pravidelná výmena filtrov (štandardne každé 2-3 mesiace, podľa lokality a miery znečistenia). Rekuperačné jednotky sú vybavené signalizáciou, ktorá upozorní na potrebu výmeny filtra.

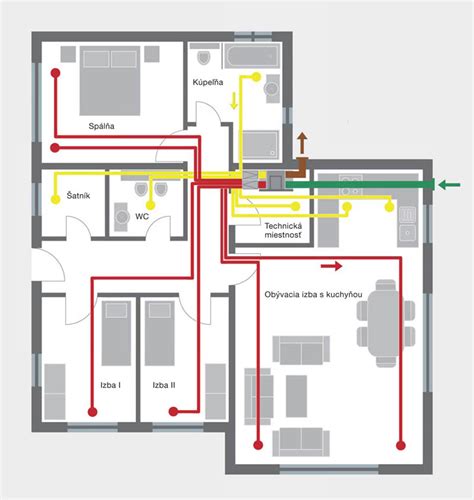

Decentrálne systémy vetrania
Okrem centrálnych systémov ATREA ponúka aj decentrálne riešenia, kde sa spravidla jedna rekuperačná jednotka využíva pre bytovú jednotku alebo iný priestor. Tieto jednotky sa pripájajú na spoločné potrubie, ktoré ústi na strechu, alebo sa využívajú iné riešenia pre optimálne nasávanie a výdych vzduchu.
Príslušenstvo pre decentrálne systémy
Medzi príslušenstvo patria napríklad:
- Čierna stenová výustka ROZ 2x75: na pripojenie potrubia Dalflex DN 75.
- Stropný set: určený na prívod alebo odvod vzduchu, s možnosťou pripojenia jednej alebo dvoch flexihadíc.
Doplnkové informácie
