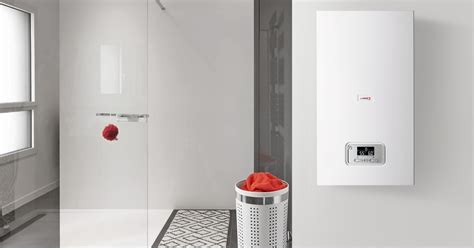

Elektrický kotol Protherm RAY 9 KE predstavuje moderné a efektívne riešenie pre vykurovanie domácností a iných objektov, kde nie je dostupná plynová prípojka alebo slúži ako záložný zdroj. Tento závesný elektrický kotol s výkonom 9 kW je navrhnutý s dôrazom na maximálnu efektivitu, spoľahlivosť a komfort užívateľa.
Kľúčové vlastnosti a výhody
Nová rada elektrických kotlov Protherm RAY vyniká plynulou modulačnou reguláciou výkonu, ktorá zabezpečuje maximálnu efektivitu prevádzky vykurovacieho systému. Vďaka postupnému spínaniu alebo odpájaniu jednotlivých vykurovacích špirál nedochádza k nežiadúcim výkyvom v elektrorozvodnej sieti. Toto postupné spínanie zároveň predlžuje životnosť kotla tým, že rovnomerne rozdeľuje záťaž medzi vykurovacie špirály.
Kotly RAY sú štandardne vybavené eBus komunikačným rozhraním, čo umožňuje širokú variabilitu pri pripojení rôznych typov regulátorov. Integrovaná ekvitermická regulácia, spolu s množstvom bezpečnostných prvkov, robí z kotla RAY ideálny hlavný alebo záložný zdroj vykurovania. Široký výkonový rad od 6,0 kW do 28,0 kW dokáže pokryť rôzne potreby užívateľov a zabezpečiť komfortnú a ekonomickú prevádzku.
Hlavnou výhodou plynulej modulácie je prispôsobenie výkonu kotla a doby prevádzky aktuálnej potrebe tepla vykurovaného objektu, ktorá je snímaná na základe vnútornej teploty. Jedinou nevyhnutnosťou pre jeho prevádzku je elektrická prípojka.
Príprava teplej úžitkovej vody (TÚV)
Prostredníctvom trojcestného prepínacieho ventilu a externého snímača teploty vody NTC (nie je súčasťou dodávky kotla, nutné dokúpiť ako príslušenstvo) umožňuje kotol Protherm RAY 9 KE nielen vykurovanie, ale aj prípravu teplej úžitkovej vody v externom zásobníku s nepriamym ohrevom. Nepriamoohrevný zásobník je možné pripojiť aj dodatočne s minimálnymi úpravami.
V rámci zvýhodnených zostáv je k dispozícii napríklad stacionárny zásobník teplej vody Protherm FE 120 BM s objemom 117 litrov, ktorý je dizajnovo vhodný do interiéru a vďaka kvalitnému smaltovaniu a horčíkovej anóde zaručuje dlhú životnosť.
Bezpečnostné prvky a funkcie
Elektrické kotly Protherm RAY sú vybavené množstvom bezpečnostných prvkov, ktoré zaručujú bezpečný a spoľahlivý chod:
- Protimrazová ochrana: Pri poklese teploty vykurovacej vody pod +5 °C sa aktivuje čerpadlo, aby sa zabránilo zamrznutiu systému. Táto funkcia je aktívna len pri pripojení kotla na elektrickú sieť.
- Automatické zaznamenávanie neštandardných prevádzkových stavov: Kotol monitoruje prevádzkové stavy a zaznamenáva prípadné abnormality.
- Ochrana proti zablokovaniu čerpadla: Zabraňuje zatuhnutiu čerpadla pri dlhšej odstávke kotla.
- Bezpečnostná tepelná poistka proti prehriatiu: Chráni kotol a jeho komponenty pred prekročením maximálnej nastavenej teploty. Pri aktivácii sa kotol prepne do poruchového stavu.
- Poistný bezpečnostný ventil: Ochrana kotla pred prekročením tlaku vo vykurovacom okruhu (max. prevádzkový tlak 3 bar).
- Automatický odvzdušňovací ventil: Zabezpečuje dokonalé odvzdušnenie vykurovacieho okruhu kotla.
Technické parametre a pripojenie
Elektrický kotol Protherm RAY 9 KE má kompaktné rozmery a nízku hmotnosť, čo umožňuje jeho jednoduché umiestnenie aj v stiesnených priestoroch.

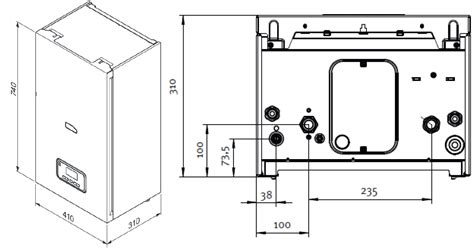

Rozmery a hmotnosť
- Výška: 740 mm
- Šírka: 410 mm
- Hĺbka: 310 mm
- Hmotnosť (bez vody): 24 kg
Pripojenie vykurovacej vody
- Prívod kúrenia: vonkajší závit G3/4“
- Spiatočka kúrenia: vonkajší závit G3/4“
Pripojenie elektriny a istenie
Pre kotol s výkonom 9 kW sú odporúčané nasledujúce pripojenia:
- Trojfázové pripojenie (3 x 400V / 230V AC):
- Minimálny prierez prívodného kábla: 5 x 2,5 mm²
- Požadovaný istič pre kotol: 16 A
- Jednofázové pripojenie (1 x 230V AC):
- Minimálny prierez prívodného kábla: 3 x 10 mm²
- Požadovaný istič pre kotol: 50 A
V prípade použitia viacerých vykurovacích telies s celkovým výkonom 9 kW sa odporúča:
| Parameter | Hodnota |
|---|---|
| Počet a výkon vykurovacích telies | 3kW + 6kW |
| Maximálny prúd jednou fázou (A) | 14 |
| Maximálny prúd pri zapojení na jednu fázu (A) | 39 |
| Menovitý prúd ističa (A) | 16 |
| Menovitý prúd ističa pri zapojení na jednu fázu (A) | 50 |
| Prierez prívodného vodiča - Cu (mm²) | 1,5 |
| Prierez prívodného vodiča pri zapojení na jednu fázu - Cu (mm²) | 10 |
Odporúčaná regulácia
Pre dosiahnutie maximálnych úspor pri prevádzke kotla je kľúčové zvoliť vhodný spôsob regulácie. Kotly Protherm RAY sú kompatibilné s rôznymi typmi regulátorov:
- Pre radiátorové ústredné kúrenie: Odporúčajú sa regulátory snímajúce priestorovú teplotu, ako napr. manuálny Thermolink Select, programovateľné Thermolink P alebo MiSet s týždňovým programom. Pre bezdrôtové pripojenie sú k dispozícii digitálne termostaty Thermolink RC alebo MiSet R.
- Pre podlahové alebo stenové kúrenie: Vhodné sú ekvitermické regulátory, ktoré snímajú vonkajšiu teplotu. Kotly Protherm RAY majú integrovanú základnú ekvitermickú reguláciu, ktorú je možné aktivovať dokúpením a pripojením snímača vonkajšej teploty. Pre komplexnejšie systémy s viacerými vykurovacími okruhmi (napr. podlahové kúrenie a ohrev TÚV) sa odporúča použiť ekvitermický regulátor Thermolink P alebo systémový ekvitermický eBus regulátor MiPro.
- Diaľkové ovládanie: Pre ovládanie kotla prostredníctvom smartfónu je ideálny smart regulátor MiGo, ktorý komunikuje s kotlom cez integrované eBus rozhranie a WiFi pripojenie.
Pre zložitejšie systémy s viacerými vykurovacími okruhmi je odporúčaná konzultácia s projektantom kúrenia alebo odborným predajcom.
Použitie a inštalácia
Elektrický kotol Protherm RAY 9 KE je vhodný pre:
- Vykurovanie domácností a administratívnych priestorov
- Rodinné domy, byty a rekreačné objekty
- Podlahové kúrenie
- Obchodné a výrobné prevádzky
- Ako záložný zdroj k iným vykurovacím systémom
Montáž, uvedenie do prevádzky a údržbu elektrického kotla smie vykonávať výhradne oprávnená osoba s príslušnou kvalifikáciou a vyškolená výrobcom. Pri neodbornej manipulácii alebo použití v rozpore s určením hrozí nebezpečenstvo ohrozenia zdravia, života alebo vecné škody.
O značke Protherm
Protherm je slovenská spoločnosť s dlhoročnou tradíciou vo výrobe a distribúcii tepelných zdrojov a kotlov. Od roku 2004 je súčasťou medzinárodného koncernu Vaillant Group, čo jej umožňuje exportovať produkty do celého sveta. Spoločnosť sa zameriava na vývoj inovatívnych a ekologických riešení vykurovania, vrátane tepelných čerpadiel a solárnych systémov. Protherm Production v Skalici je jedným z najmodernejších výrobných závodov v Európe, ktorý využíva pokročilé výrobné postupy a disponuje špičkovým vývojovým centrom.
