Zapojenie a ovládanie rekuperácie Komfovent s ovládačom C6

Systémy rekuperácie prinášajú do domácností čerstvý vzduch s minimálnymi tepelnými stratami, čím prispievajú k zdravšiemu prostrediu a úspore energií. Správna inštalácia a konfigurácia sú kľúčové pre optimálnu funkčnosť. Tento komplexný návod vám pomôže pochopiť proces inštalácie rozvodov rekuperácie, výber potrubia a podrobné zapojenie a ovládanie rekuperačných jednotiek Komfovent s modernými ovládačmi C6/C6M, vrátane ich integrácie do inteligentných systémov ako TapHome.

Základné princípy inštalácie rekuperácie

Plánovanie a výber potrubia

Základom každej správnej inštalácie je vytvorenie vetracieho plánu presne pre daný dom. Ďalším krokom je zvoliť si priemer a typ potrubia, ktorý vám najviac vyhovuje. Najlepšie je zvoliť si priemer 90mm, ak nie je žiadne obmedzenie výšky, napríklad ako pri rekonštrukciách a podobne. Stručne povedané, ak sa dá použiť 90mm potrubie, tak to je najlepšia voľba, má najmenšiu tlakovú stratu a môže doručiť až 32m³ vzduchu za hodinu na určené miesto.

Typy a vlastnosti potrubia

Na rozvod vzduchu v rekuperácii sa používajú rôzne typy potrubia. Predovšetkým flexibilné vlnité vetracie potrubie s antibakteriálnou a protiplesňovou úpravou a hladkou vnútornou vrstvou. Vyrobené je z kvalitného plastu PE-HD s vonkajšími rozmermi Ø50, Ø75 a Ø90. Vnútorná vrstva má bakteriostatické a fungistatické prísady, ktoré zabraňujú rastu akýchkoľvek mikroorganizmov na vnútornom povrchu potrubia s biocídnou účinnosťou až 60%. Existuje aj flexibilné vetracie potrubie s vlnitou štruktúrou a najlepšími antibakteriálnymi a fungicídnymi vlastnosťami, až takmer 100% biocídnou účinnosťou, potvrdenou certifikátmi, ktoré chránia potrubie pred usadením nežiaducich a pre človeka nebezpečných mikroorganizmov. Vysoká flexibilita potrubí výrazne uľahčuje inštaláciu voľným tvarovaním, ohýbaním a vedením potrubí bez potreby ďalších armatúr.

Antibakteriálne vs. štandardné potrubie

Flexibilné potrubia sa líšia farbou, ktorá často indikuje ich vlastnosti. My používame iba antibakteriálne potrubia na rozvod vzduchu v rekuperácii. Farba: zvyčajne zelená alebo biela. Farba je vlastne marketingové odlíšenie. Potrubia s farbou často modrou sú konštrukčne, rozmerovo a dokonca aj materiálovo totožné s antibakteriálnym potrubím, avšak vnútorná strana je bez dôležitých antibakteriálnych a protiplesňových prímesí. Tmavočervené potrubia sú tvarovo aj vzhľadovo také isté ako potrubia určené na rozvod vzduchu, avšak je dôležité poznamenať, že často nie sú určené na rozvod vzduchu v rekuperácii a môžu mať iné vlastnosti.

Rozmery a použitie potrubia

Používajú sa dva základné typy potrubia: DN75 a DN90. Konštrukčne aj vzhľadovo sú tie isté, líšia sa len rozmermi.

• DN75:
  • Základné vlastnosti: dĺžka zvitku 50m, vonkajší priemer potrubia 75mm, polomer ohybu 290mm.
  • Výhody: dobré využitie v prípade malej SDK dutiny v podhľade, jednoduchšie umiestnenie do vrstiev podlahy.
  • Nevýhody: Menší prietok vzduchu ako pri DN90, preto sú potrebné častejšie dve potrubia do jednej výustky.
• DN90:
  • Základné vlastnosti: dĺžka zvitku 50m, vonkajší priemer potrubia 90mm, polomer ohybu 330mm.
  • Výhody: univerzálne využitie vzhľadom na vyšší prietok vzduchu. Spravidla postačuje jedno potrubie do jednej výustky, preto postačuje menej potrubia ako pri menších priemeroch.
  • Nevýhody: väčšie priestorové nároky ako pri potrubí DN75.

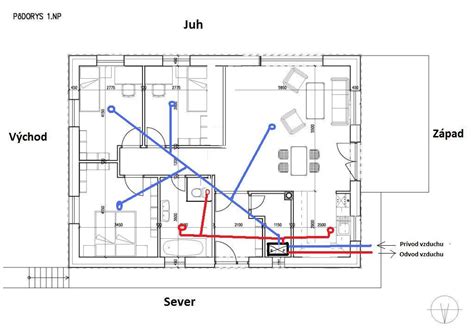

Rozdeľovače vzduchu a umiestnenie komponentov

Montáž rekuperácie sa odvíja od rozdeľovačov. Existujú dva základné typy rozdeľovačov na rozvody vzduchu. Ich výhodou je nízka výška (cca 10 cm). Umiestnenie je ideálne nad rekuperačnú jednotku alebo v bezprostrednej blízkosti jednotky. Nezabudnite, že do rozdeľovača vedie potrubie DN160 a viac, ktoré musíte niekam umiestniť. Ďalšou výhodou je, že všetky potrubia systému sa pripájajú z jednej strany, čo znamená, že montáž rekuperácie je jednoduchšia.

Najdôležitejšie je umiestniť prívody a odvody do správnych miestností. Do pobytových miestností patrí prívod vzduchu a do miestností, kde vzniká vlhkosť a škodliviny, patrí odvod vzduchu. V miestnosti je takmer jedno, kam výustky umiestnite. Rekuperačnú jednotku, či už nástennú alebo stropnú, sa snažte umiestniť do teplého priestoru, ideálne s teplotou viac ako 15°C. Okolo nej nechajte dostatok miesta na zapojenie a neskoršiu údržbu.

Hlavný prívod aj odvod vzduchu smerom von musí byť tepelne zaizolovaný. Najčastejší je priemer potrubia DN160 + izolácia. Voľte čo najkratšie trasy. Ak sú trasy podobne dlhé, nie je zvyčajne čo regulovať. Ak sú rozdielne, na menších musíte zvýšiť tlakovú stratu, napríklad na výustke v miestnosti, dlhšie trasy necháte otvorené čo najviac.

Tlmiče hluku

Tlmič PE-FLEX, namontovaný priamo pred tanierovým ventilom, slúži na plynulú reguláciu vzduchu a potlačenie hluku vo ventilačných systémoch. Štandardom celého vetracieho systému je použitie tlmiča hluku vždy na prívodnom potrubí do rozvádzacieho boxu z rekuperácie.

Integrácia ovládača Komfovent C6/C6M s inteligentnými systémami (TapHome)

Šablóna Komfovent Air Recovery integruje rezidenčné ventilačné jednotky DOMEKT s radičmi C6 alebo C6M do systému TapHome cez Modbus RTU po RS-485.

Šablóna umožňuje:

• Výber režimu vetrania
• Nastavenie žiadanej teploty
• Aktiváciu ECO režimu
• Monitorovanie teplôt (odvedeného a vonkajšieho vzduchu)
• Meranie spotreby energie
• Správu filtra

Kompatibilné modely zahŕňajú DOMEKT R 450 V, DOMEKT R 400 V, DOMEKT R 400 H, DOMEKT CF 400 V a DOMEKT CF 500 F - akákoľvek jednotka DOMEKT s radičom C6 alebo C6M.

Hardvérové pripojenie ovládača C6/C6M cez Modbus RTU (RS-485)

Fyzické pripojenie

Radič C6/C6M má externé pripojovacie svorky vo vnútri riadiacej skrinky vzduchotechnickej jednotky. Rozhranie RS-485 Modbus RTU používa svorky A (svorka 1 na C6, svorka 41 na C6M) a B (svorka 2 na C6, svorka 42 na C6M).

Zapojenie RS-485

Použite krútenú dvojlinku pre pripojenie RS-485:

Parametre kábla:

Dôležitosť uzemnenia

Ak vzdialenosť medzi rozhraniami RS-485 presahuje 10 metrov, uzemnenie radiča C6/C6M a uzemnenie TapHome musia byť prepojené. Bez správneho uzemnenia môžu nastať chyby komunikácie.

Konfigurácia a nastavenia

Nastavenia Modbus RTU

Predvolené nastavenia rozhrania RS-485 sú:

Tieto nastavenia možno zmeniť cez webové rozhranie radiča C6/C6M. Pripojte sa na predvolenú IP adresu radiča 192.168.0.60 v prehliadači. Prihláste sa s menom user a heslom user. Prejdite do Nastavenia → Konektivita, kde nájdete a upravíte nastavenia RS-485 a ID protokolu Modbus RTU.

Alternatívne možno IP adresu a masku podsiete zmeniť cez dotykový panel C6.1: stlačte tlačidlo Menu, potom podržte tlačidlo Nastavenia dlhšie ako 5 sekúnd, čím otvoríte okno Rozšírených nastavení. Vyberte Konektivita na zobrazenie a úpravu sieťových parametrov.

Konfigurácia TapHome

Pri importe šablóny v TapHome sú potrebné dva parametre:

• Slave ID - musí zodpovedať Modbus ID nakonfigurovanému na radiči (predvolene: 254).
• IP adresa - používa sa pre TCP spojenia (predvolene: 192.168.0.1). Pri RTU spojeniach cez RS-485 sa tento parameter nepoužíva.

Minimálny čas dopytovania by mal byť 500 ms alebo dlhší. Keď sú aktívne alarmy, sú v TapHome hlásené ako chyby s počtom alarmov a jednotlivými kódmi alarmov. Kódy alarmov sa riadia kódovaním Komfovent: kódy typu F (1-127) označujú poruchové alarmy, kódy typu W (129-255) označujú varovné alarmy. Na reset aktívnych alarmov zapíšte hodnotu 0x9C5 do registra H:600 cez TapHome.

Inicializačný skript

Inicializačný skript šablóny nastaví jednotku prietoku na m³/h (register H:27 = 0), čím zabezpečí konzistentné hodnoty prietoku vzduchu naprieč všetkými zariadeniami.

Možnosti ovládania a monitorovania

Prehľad systému a ovládanie napájania

ZAP/VYP (H:0) - hlavný vypínač ventilačnej jednotky. Zapísanie 1 jednotku zapne, 0 vypne.

Režimy vetrania

Režim vetrania (H:4) vyberá aktívny prevádzkový režim cez prepínač s viacerými hodnotami a 10 možnosťami:

• Pohotovostný (0) - jednotka v pohotovostnom režime
• Odchod (1) - nízke vetranie pre neobsadené priestory
• Normálny (2) - štandardné denné vetranie
• Intenzívny (3) - zvýšené vetranie pri vysokom dopyte
• Boost (4) - maximálne vetranie
• Kuchyňa (5), Krb (6), Prepísanie (7), Dovolenka (8) - špeciálne režimy
• Kvalita vzduchu (9) - vetranie riadené senzorom

Pri zápise režimov 1-4 (Odchod, Normálny, Intenzívny, Boost) šablóna automaticky nastaví aj zodpovedajúce percentá prívodu a odvodu vzduchu (20 %, 50 %, 70 % a 100 %).

Každý režim má konfigurovateľné parametre dostupné cez servisné akcie (Nastaviť Odchod, Nastaviť Normálny, Nastaviť Intenzívny, Nastaviť Boost):

• Prívod vzduchu (m³/h)
• Odvod vzduchu (m³/h)
• Žiadaná teplota (°C, rozsah 5-40)
• Kúrenie (Zap/Vyp)

19 servisných atribútov zobrazuje aktuálne nastavenia pre všetky štyri konfigurovateľné režimy (prívod/odvod vzduchu, žiadaná hodnota, kúrenie pre Odchod, Normálny, Intenzívny a Boost), plus nasledujúci naplánovaný režim, čas spustenia a deň v týždni.

Režimy AUTO a ECO

• Režim AUTO (H:3) - umožňuje automatické vetranie riadené buď plánovaním alebo senzormi kvality vzduchu. Dva servisné atribúty zobrazujú aktuálny zdroj riadenia režimu AUTO (Plánovanie alebo Kvalita vzduchu) a aktívny program plánovača (Doma, Pracovný týždeň, Kancelária, Vlastný). Servisná akcia umožňuje prepínanie programu plánovača.
• Režim ECO (H:2) - umožňuje energeticky úsporný režim s limitmi teploty prívodného vzduchu a voliteľným bezplatným kúrením/chladením. Šesť servisných atribútov zobrazuje aktuálne nastavenia ECO (minimálna/maximálna teplota prívodného vzduchu, bezplatné kúrenie/chladenie, zákaz kúrenia, zákaz chladenia, konštantná rekuperácia tepla). Servisná akcia Nastavenie ECO konfiguruje všetky parametre naraz.

Monitorovanie teploty

• Teplota odvedeného vzduchu (H:902) - senzor teploty prívodného vzduchu s konverziou /10 na °C. Tri servisné atribúty zobrazujú aktuálny prietok odvedeného vzduchu (m³/h), intenzitu ventilátora odvedeného vzduchu (%) a tlak odvedeného vzduchu (Pa).
• Vonkajšia teplota (H:903) - senzor teploty vonkajšieho vzduchu s konverziou /10 na °C.
• Normálna žiadaná hodnota - termostatické zariadenie, ktoré číta aktuálnu teplotu z H:902 (/10 °C) a číta/zapisuje požadovanú žiadanú teplotu pre normálny režim cez H:109 (/10 °C, rozsah 5-40°C). Dva servisné atribúty zobrazujú režim riadenia teploty (Prívod, Odvod, Rovnováha, Miestnosť) a zdroj izbového senzora (Panel 1 alebo Panel 2). Servisné akcie umožňujú zmenu oboch nastavení.

Ovládanie výkonu rekuperácie

Ovládanie výkonu rekuperácie je možné prostredníctvom stmievačového zariadenia na ovládanie úrovne výkonu rekuperácie tepla. Ide o zástupné zariadenie, ktoré môže vyžadovať manuálnu konfiguráciu skriptov čítania/zápisu v TapHome.

Spotreba energie

Spotreba energie (H:930) - elektromer, ktorý číta celkovú spotrebu energie z H:930 (UInt32, Wh → kWh s konverziou /1000) a aktuálny odber výkonu z H:920 (UInt16, W → kW s konverziou /1000).

Správa filtra

Filter - monitoruje stav filtra so servisnou akciou Reset filtra, ktorá zapíše hodnotu 1 do registra H:1050 na resetovanie počítadla zanášania filtra. Reset funguje len ak je znečistenie filtra väčšie ako 1 %. Úroveň znečistenia filtra je dostupná v registri H:917 (0-100 %), ale zariadenie Filter v šablóne nemá nakonfigurovaný skript čítania. Na monitorovanie zanášania filtra pridajte vlastné Modbus zariadenie čítajúce H:917 ako UInt8.

Servisné atribúty na úrovni modulu

Modul šablóny poskytuje osem servisných atribútov:

• Systémový čas - aktuálny dátum/čas z radiča (H:28-H:31)
• Deň v týždni - aktuálny deň v týždni
• DHCP - stav DHCP (Zap/Vyp), so servisnou akciou na prepnutie
• IP adresa, Maska, Brána - aktuálna sieťová konfigurácia
• Reštart pri požiarnom alarme - režim reštartu (Manuálny/Automatický), so servisnou akciou na zmenu
• Jednotky prietoku - aktuálne nastavenie jednotky prietoku vzduchu (m³/h alebo l/s)

Ďalšie možnosti

Radič C6/C6M poskytuje aj registre pre vonkajšiu teplotu (H:904), teplotu vody (H:905), teplotu výfukového vzduchu (H:961), úroveň a účinnosť výmenníka tepla (H:912, H:924), úrovne elektrického/vodného ohrievača a chladiča (H:913-H:916), percento znečistenia filtra (H:917), teplotu a vlhkosť v miestnosti panela (H:946-H:951), senzory kvality vzduchu (H:952-H:953), stavovú bitovú masku (H:900), okamžitú spotrebu energie (H:921), režim riadenia prietoku (H:12), nastavenia kvality vzduchu (H:205-H:214) a komplexné programovanie plánovača (H:300-H:555). Tieto môžu byť pridané v budúcej aktualizácii šablóny.

Riešenie problémov

Žiadna Modbus komunikácia

• Skontrolujte káble RS-485:
  • Svorka A správne pripojená k A+/D+ na TapHome.
  • Svorka B správne pripojená k B-/D- na TapHome.
• Uzemnenie prepojené, ak dĺžka kábla presahuje 10 m.
• Overte, že Slave ID zodpovedá Modbus ID v webovom rozhraní radiča (predvolene: 254).
• Potvrďte, že TapHome je nastavené na: 19200 baud, párna parita, 1 stop bit, 8 dátových bitov.
• Skontrolujte, že minimálny interval dopytovania je aspoň 500 ms (1 s pre zapojenie viacerých jednotiek).

Nemožno pristupovať k webovému rozhraniu

• Overte, že zariadenie a počítač sú v rovnakej podsieti (predvolená IP radiča: 192.168.0.60).
• Pri priamom pripojení vypnite DHCP a nastavte statickú IP v rovnakej podsieti (napr. 192.168.0.61).
• Skontrolujte, že JavaScript je povolený v prehliadači.
• Overte, že žiadny proxy server ani firewall neblokuje pripojenie.

Teploty zobrazujú nesprávne hodnoty

• Skontrolujte, že jednotky prietoku sú nastavené na m³/h (register H:27 = 0) - inicializačný skript šablóny to nastavuje automaticky.
• Overte, že režim riadenia teploty (H:10) zodpovedá očakávanému zdroju senzora.
• Majte na pamäti, že teplotné registre používajú kódovanie ×10 (napr. 215 = 21,5 °C).

Kódy alarmov

Kódy alarmov hlásené v TapHome používajú kódovanie Komfovent. Poruchové alarmy (typ F) majú kódy 1-127, varovné alarmy (typ W) majú kódy 129-255.

Údržba a dlhodobá prevádzka rekuperačného systému

Rekuperácia je takmer bez údržby. Musíte robiť len pár vecí - pravidelne čistiť a meniť filtre, občas vyčistiť sifón na odvod kondenzátu, inak sa upchá, a takmer nikdy nemusíte čistiť výmenník ani ventilátory. Pravidelná údržba vášho tepelného čerpadla pomáha udržiavať jeho efektívnu prevádzku. Pravidelne kontrolujte pripojenia vodičov, aby ste sa uistili, že sú stále bezpečné. Okrem toho podľa potreby vyčistite alebo vymeňte vzduchové filtre, aby systém fungoval optimálne.

Rekuperácia je ideálny doplnok, aby váš dom získal hodnotenie do energetickej triedy A0. Správnym výberom dosiahnete kvalitný výsledok s priaznivou cenovkou. Rekuperácia nie je luxusný doplnok, je to prvok, ktorý váš dom zmení na príjemnú a komfortnú zónu.
