Príložný Termostat a Jeho Hysteréza vo Vykurovacích Systémoch

Príložný termostat je špecializované zariadenie určené na reguláciu prevádzky obehových čerpadiel vo vykurovacích systémoch. Jeho hlavnou funkciou je zabezpečiť optimálnu cirkuláciu vody v systéme na základe merania teploty v konkrétnom bode, čím prispieva k efektívnejšiemu a úspornejšiemu vykurovaniu. Tento typ termostatu je často označovaný ako „TOP produkt“ pre jeho spoľahlivosť a jednoduchosť použitia, najmä pre spínanie obehového čerpadla na základe teploty.

Princíp Fungovania a Základné Vlastnosti

Čo je príložný termostat a ako funguje?

Na rozdiel od izbových termostatov, ktoré merajú teplotu vzduchu v miestnosti a riadia celkový chod vykurovania, príložný termostat sa zameriava na konkrétne miesto v systéme. Najčastejšie sa pripevňuje priamo na potrubie kotla, radiátora alebo inej časti vykurovacieho systému a sníma teplotu jeho povrchu alebo prietokovej vody.

Termostat pracuje na princípe bimetalu, čo zaručuje jeho spoľahlivosť a nevyžaduje zložité nastavovanie. Je to jeden z najjednoduchších a najlacnejších spôsobov, ako automatizovať zapínanie obehového čerpadla. Pre jeho inštaláciu netreba nič vŕtať do trubiek ani vypúšťať vodu - termostat sa len priloží na trubku a uchytí pružinou. Najčastejšie sa používa na to, aby čerpadlo bežalo len vtedy, keď je v kotli teplá voda (napríklad nad 40 °C), čím šetrí elektrinu a bráni ochladzovaniu zásobníka. Termostat zapne čerpadlo, keď teplota prekročí nastavenú hodnotu, a vypne ho, ak dôjde k vychladnutiu kotla (napríklad z dôvodu vyhasnutia).

Základné charakteristiky a parametre

Príložné termostaty sa líšia svojimi technickými parametrami a funkciami. Pri výbere je dôležité zohľadniť nasledujúce vlastnosti:

• Rozsah regulácie teploty: Typicky sa pohybuje od 0 do 90 °C, čo pokrýva bežné prevádzkové teploty vykurovacích systémov. Široký rozsah umožňuje použitie pre podlahové kúrenie (nízke teploty) aj radiátory.
• Prepínací kontakt (SPDT): Má tri svorky (C-1-2), takže vie zariadenie pri dosiahnutí teploty buď zapnúť (funkcia kúrenia), alebo vypnúť.
• Jednoduchá montáž: Súčasťou balenia je flexibilná pružina, ktorá obopne trubku a pritlačí termostat.
• Max. záťaž (prúd): Udáva maximálne zaťaženie, ktoré môže termostat spínať (napr. 5A striedavý alebo až 15 A odporovej záťaže). Odporúča sa nepreťažovať robustný kontakt.
• Napájacie napätie: Väčšina termostatov pracuje na sieťové napätie 230V striedavé (pre spínaný okruh).
• Dĺžka príložného čidla: Štandardne býva 1,5 metra, ale je možné získať aj dlhšie snímače.

Hysteréza Príložného Termostatu

Hysteréza je kľúčovým parametrom mechanických termostatov a predstavuje rozdiel teplôt, pri ktorom sa termostat prepína medzi stavmi zapnuté/vypnuté. Pri príložných termostatoch je hysteréza pevná a nie je nastaviteľná. Zvyčajne sa pohybuje okolo 3 až 5 °C.

To znamená, že ak nastavíte termostat napríklad na 40 °C, zapne obehové čerpadlo, keď teplota potrubia dosiahne 40 °C. Čerpadlo však vypne až vtedy, keď teplota klesne na približne 35-37 °C (v závislosti od konkrétnej hysterézy). Táto vlastnosť zabraňuje častému a nežiaducemu spínaniu a vypínaniu čerpadla pri malých výkyvoch teploty, čím predlžuje životnosť zariadenia a znižuje spotrebu energie.

Inštalácia a Dôležité Upozornenia

Tipy pre správne meranie

Termostat meria teplotu povrchu trubky. Je dôležité si uvedomiť, že teplota vody vo vnútri trubky je vždy o niečo vyššia (cca o 2-5 °C) a reakcia termostatu má mierne oneskorenie. Pre správnu funkciu a čo najlepší prestup tepla je nutné pod termostat (na kovovú plôšku) naniesť teplovodivú pastu. Táto pasta je vysoko odporúčaná, pretože bez nej prechádza teplo z trubky na termostat len cez malé dotykové body, čo spôsobuje nepresnosť a oneskorenie. Pasta vyplní nerovnosti a zabezpečí rýchlu reakciu.

Montážny postup

1. Očistite miesto na potrubí (odstráňte farbu alebo izoláciu).
2. Naneste tenkú vrstvu teplovodivej pasty na zadnú kovovú stranu termostatu.
3. Priložte termostat na trubku a zaistite ho obopnutím pružiny okolo trubky (háčiky sú na krabičke).
4. Elektricky zapojte podľa potreby (C-1 pre rozpínanie alebo C-2 pre spínanie - skontrolujte popis na kryte).

Najčastejšie chyby pri inštalácii

• Montáž na plastové potrubie bez odstránenia izolácie alebo bez použitia vodivej pasty - termostat nebude reagovať správne.
• Zapojenie fázy na uzemňovaciu svorku (pozor na schému!).

Kompatibilita s potrubím

Pružina v balení je dostatočne dlhá pre bežné kúrenárske trubky (od cca 1/2" do 2" / priemer 20-60mm). Pre hrubšie potrubia je možné pružinu natiahnuť alebo použiť sťahovaciu pásku.

Dôležité upozornenie

Príložné čidlo nie je určené na ponorenie do kvapalín ani na pripojenie k odvodu spalín.

Praktické Využitie a Aplikácie

Kedy je príložný termostat správnou voľbou?

Príložný termostat je ideálnym pomocníkom pre každého, kto chce mať teplotu vykurovacieho systému pod kontrolou, pričom hľadá lacné a "blbuvzdorné" riešenie. Je vhodný, ak potrebujete dodatočne pridať ovládanie čerpadla a nechcete vypúšťať vodu zo systému.

Typické použitie v praxi

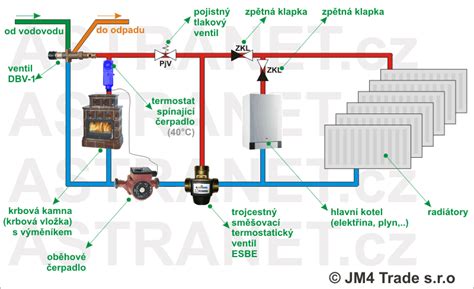

• Spínanie obehového čerpadla: Keď sa zakúri v krbe/kotle a voda dosiahne napríklad 40 °C, termostat zapne čerpadlo.
• Ochrana spiatočky: Umožňuje ovládanie ventilu na udržanie teploty vratnej vody.
• Signalizácia prehriatia: Môže spustiť alarm alebo kontrolku pri prekročení kritickej teploty.

Použitie v rôznych vykurovacích systémoch

Príložné termostaty sú univerzálnym riešením pre rôzne typy kotlov a vykurovacích systémov:

• Systémy s plynovým alebo uhoľným kotlom: Zabezpečujú cirkuláciu vody, keď kotol nie je vybavený vlastnou riadiacou jednotkou čerpadla.
• Systémy s kotlom na ohrev vody: Pri tomto použití je dôležité nastaviť teplotu na prístroji nižšiu, než je teplota snímaná tepelným čidlom.
• Ochrana kotlového okruhu: Zamedzuje zrážaniu vody na povrchu kotla pri ohreve (tzv. "potenie kotla"). Teplota nastavená na termostate by mala byť vyššia ako teplota rosného bodu v miestnosti.
• Nahrievanie zásobníka alebo akumulačnej nádoby: Umožňuje efektívne riadenie procesu ohrevu.
• Použitie na chladenie: Termostat má prepínací kontakt. Jedna svorka spína pri náraste teploty (kúrenie), druhá pri poklese (chladenie/protimrazová ochrana). Stačí správne zapojiť káble.

Špeciálne Funkcie a Riešenie Špecifických Problémov

Rozšírené funkcie

Niektoré modely príložných termostatov ponúkajú dodatočné funkcie pre zvýšenie komfortu a bezpečnosti:

• Funkcia Antistop: Chráni čerpadlo pred zatuhnutím alebo zanesením počas nečinnosti (napríklad mimo vykurovaciu sezónu). Vstavaný procesor pravidelne spúšťa čerpadlo na krátky čas, aby sa udržalo v prevádzkyschopnom stave. Pre túto funkciu je potrebné, aby bol prístroj počas neprevádzkovej sezóny zapnutý.
• Dve LED diódy: Indikujú stav prístroja. Zelená LED dióda signalizuje automatický režim (zapínanie/vypínanie čerpadla podľa teploty), zatiaľ čo súčasne svietiaca zelená a červená LED dióda indikujú nezávislý režim, kedy čerpadlo beží nepretržite.

Riešenie špecifických scenárov

Príložné termostaty môžu byť súčasťou riešení pre rôzne situácie vo vykurovaní:

• Regulácia vykurovania v podkroví: Pri problémoch s vyregulovaním teploty v rôznych častiach domu (napríklad prízemie a podkrovie) sa môžu použiť dva nezávislé bezdrôtové termostaty.
• Ovládanie trojcestného ventilu: Existujú regulátory určené na riadenie trojcestných ventilov v spojení s izbovým termostatom, ktoré neumožňujú zmiešavanie vody, ale len jej uzatváranie/otváranie.
• Kontrola teploty kotla na pevné palivo: Pre monitorovanie teploty kotla, bojlera a dymovej rúry je možné použiť viacero čidiel, prípadne bezdrôtové systémy s displejom.

Technické Parametre a Príklady Produktov

Štandardné technické parametre

Konkrétne modely a ich vlastnosti

Na trhu je dostupných viacero typov príložných termostatov, ktoré sa líšia svojimi funkciami a konštrukčným vyhotovením:

Mechanické termostaty:

• Salus AT10F: Mechanický príložný termostat s externým kapilárovým čidlom. Je vhodný pre nastavenie teploty v rozsahu 30 - 90 °C a obsahuje poistku proti nežiaducemu nastaveniu.
• Salus AT10: Jednoduchý mechanický príložný termostat, vhodný na ovládanie obehového čerpadla. Expertný verdikt: TC AT10 je "pracant" pre každú kotolňu.

Elektronické a digitálne termostaty:

• Termostat TC 1100A: Elektronický termostat s príložným čidlom a funkciou Antistop. Rozsah riadenia teploty je 0-90 °C, hysteréza 5 °C.
• Computherm WPR-100 GD / GE: Digitálne príložné termostaty, ktoré sa montujú na potrubie a zisťujú teplotu média bez nutnosti zásahu do potrubia.
• Siemens RAK-TW.1200B-H: Príložný obmedzovací termostat určený pre vykurovanie a VZT.

Pri výbere je často kladený dôraz na jednoduchosť inštalácie a intuitívne ovládanie. Niektoré termostaty sú napájané batériami, iné zo siete.
