Bez termostatu nie je ľahké ušetriť za teplo a pritom nezmrznúť po príchode z práce alebo zo školy. Termostaty sú vhodné na reguláciu takmer všetkých typov kotlov aj priamotopov.
Príložný termostat je ideálnym pomocníkom pre každého, kto chce mať teplotu vykurovacieho systému pod kontrolou. Tento typ termostatu možno napríklad použiť ako termostat na kotol - pripevňuje sa priamo na potrubie kotla alebo radiátora a sníma teplotu jeho povrchu.
Na rozdiel od izbového termostatu, ktorý meria teplotu vzduchu v miestnosti a riadi celkový chod vykurovania, príložný termostat sa zameriava na konkrétne miesto v systéme - napríklad výstup z plynového kotla alebo trubku vedúcu k radiátorom.
Značka THERMOCONTROL: Regulácia na profesionálnej úrovni
Značka THERMOCONTROL predstavuje osvedčeného špecialistu na reguláciu tepla a optimalizáciu vykurovacích sústav. V sortimente značky nájdete širokú škálu produktov určených na efektívne riadenie teploty - od chytrých WiFi termostatov a izbových termostatov, cez WiFi termostatické hlavice, až po príložné termostaty, motorické ventily, magnetické filtre, obehové čerpadlá a cirkulačné čerpadlá a mnoho ďalších.
Produkty THERMOCONTROL sú navrhnuté tak, aby kombinovali moderné technológie, ľahké ovládanie a dlhodobú spoľahlivosť. S THERMOCONTROL máte plnú kontrolu nad teplotou vo vašom byte či dome. Či už hľadáte jednoduchý izbový termostat, šikovný WIFI termostat alebo príslušenstvo pre bezproblémový chod vykurovacích sústav, u THERMOCONTROL nájdete všetko potrebné.
Mechanický príložný termostat TC AT10: Základné vlastnosti a technické informácie
TC AT10 je "pracant" pre každú kotolňu. Je to najjednoduchší a najlacnejší spôsob, ako zautomatizovať zapínanie obehového čerpadla. Nemusíte nič vŕtať do trubiek ani vypúšťať vodu - termostat sa len priloží na trubku a uchytí pružinou.
Funguje na princípe bimetalu, takže je spoľahlivý a nepotrebuje zložité nastavovanie. Najčastejšie sa používa na to, aby čerpadlo bežalo len vtedy, keď je v kotli teplá voda (napr. nad 40 °C), čím šetrí elektrinu a bráni ochladzovaniu zásobníka.
Základné vlastnosti
- Mechanický príložný termostat so skrytým číselníkom
- Jednoduchá inštalácia
- Prepínací kontakt
- Teplovodivá pasta (súčasť balenia)
Technické parametre
| Parameter | Hodnota |
|---|---|
| Rozsah regulácie | 0 - 90 °C |
| Rozsah merania teploty | 0 °C až 99 °C |
| Max. odporová záťaž | 15 A |
| Presnosť merania teploty | ±5 °C |
| Typ kontaktu | Prepínací (SPDT) |
| Výstup | COM / NO / NC beznapäťový |
| Indikácia zopnutia | NIE |
| Montáž | Príložná (pružina) |
| Rozmery | 45 x 105 x 56,3 mm |
| Napájanie | 230 V (pre spínaný okruh) |
Kľúčové vlastnosti a praktické využitie
Hlavné atribúty
- Rozsah 0 - 90 °C: Široký regulačný rozsah umožňuje použitie pre podlahovku (nízke teploty) aj radiátory.
- Prepínací kontakt (SPDT): Má tri svorky (C-1-2), takže vie zariadenie pri dosiahnutí teploty buď zapnúť (funkcia kúrenia), alebo vypnúť.
- Jednoduchá montáž: Súčasťou balenia je flexibilná pružina, ktorá obopne trubku a pritlačí termostat.
- Záťaž až 15 A: Robustný kontakt zvládne spínať aj výkonnejšie zariadenia (odporúča sa však nepreťažovať).
Použitie v praxi
- Spínanie obehového čerpadla: Keď sa zakúri v krbe/kotle a voda dosiahne napr. 40 °C, termostat zapne čerpadlo.
- Ochrana spiatočky: Ovládanie ventilu na udržanie teploty vratnej vody.
- Signalizácia prehriatia: Môže spustiť alarm alebo kontrolku pri prekročení kritickej teploty.
Inštalácia a dôležité upozornenia
Montážny postup
- Očistite miesto na potrubí (odstráňte farbu alebo izoláciu).
- Naneste tenkú vrstvu teplovodivej pasty na zadnú kovovú stranu termostatu.
- Priložte termostat na trubku a zaistite ho obopnutím pružiny okolo trubky (háčiky sú na krabičke).

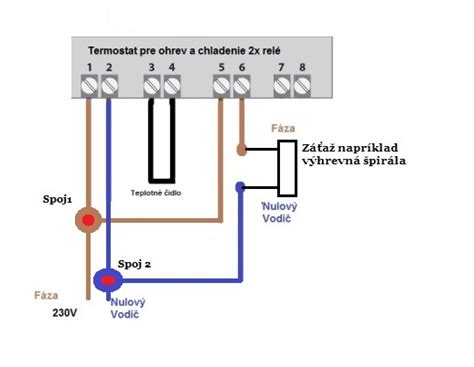

- Elektricky zapojte podľa potreby (C-1 pre rozpínanie alebo C-2 pre spínanie - skontrolujte popis na kryte).
Najčastejšie chyby pri inštalácii
- Montáž na plastové potrubie bez odstránenia izolácie alebo bez použitia vodivej pasty - termostat nebude reagovať správne.
- Zapojenie fázy na uzemňovaciu svorku (pozor na schému!).
Kedy je príložný termostat správna voľba?
- Potrebujete dodatočne pridať ovládanie čerpadla a nechcete vypúšťať vodu.
- Hľadáte lacné a spoľahlivé riešenie.
Dôležité tipy pre optimálnu funkciu
Termostat meria teplotu povrchu trubky. Teplota vody vnútri je vždy o niečo vyššia (cca o 2-5 °C) a reakcia má mierne oneskorenie. Pre správnu funkciu je nutné pod termostat (na kovovú plôšku) naniesť teplovodivú pastu (často býva súčasťou balenia, alebo ju treba dokúpiť), aby bol prestup tepla čo najlepší.
Hysterézia (rozdiel medzi zapnutím a vypnutím) je pevná, zvyčajne okolo 3-5 °C.
Princípy regulácie teploty: Hysteréza vs. PI regulácia
Termostaty sa používajú na reguláciu teploty. V závislosti od typu termostatu však existuje viac spôsobov regulácie teploty.
Hysterézna regulácia
Hysterézna regulácia je najjednoduchšia a najčastejšie používaná metóda pre termostaty. Pri tejto regulácii sa nastavujú dve hodnoty teploty - horná a dolná hranica. Keď teplota dosiahne hornú hranicu, termostat sa vypne, keď teplota klesne pod dolnú hranicu, termostat sa zapne. Tým sa termostat cyklicky zapína a vypína.
Hodnota hysterézy určuje rozdiel medzi hornou a dolnou hranicou, ktorý je potrebný na stabilnú reguláciu. Hysterézna regulácia zvyčajne využíva relé na ovládanie zapínania a vypínania termostatu.
PI regulácia
Na druhej strane PI regulácia teploty je sofistikovanejšia metóda používaná v pokročilejších termostatoch. PI regulácia kombinuje dve základné zložky - proporcionalitu a integráciu.
- Proporcionálna časť sa stará o okamžitú odozvu na zmeny teploty a priraďuje termostatu väčší alebo menší vykurovací alebo chladiaci výkon.
- Integračná časť sleduje trvanie odchýlok od požadovanej teploty a slúži na elimináciu stálych odchýlok.
Tým sa zabezpečuje ešte presnejšia regulácia teploty. PI regulácia sa často používa v elektronických termostatoch s mikroprocesormi, ktoré môžu vykonávať výpočty a adaptívne upravovať parametre regulácie. To zabezpečuje lepšiu presnosť a stabilitu regulácie teploty v porovnaní s hysteréznou reguláciou.
Teplotná hysterézia
Často kladené otázky (FAQ)
Ako funguje zapínanie čerpadla?
Termostat nastavíte napr. na 40 °C. Kým je voda studená, čerpadlo stojí. Keď zakúrite a trubka sa zohreje nad 40 °C, termostat zopne kontakt a čerpadlo sa rozbehne. Keď oheň vyhasne a voda vychladne, čerpadlo sa vypne.
Je potrebná teplovodivá pasta?
Áno, je vysoko odporúčaná. Bez nej prechádza teplo z trubky na termostat len cez malé dotykové body, čo spôsobuje nepresnosť a oneskorenie. Pasta vyplní nerovnosti a zabezpečí rýchlu reakciu.
Akú hrúbku trubky môžem použiť?
Pružina v balení je dostatočne dlhá pre bežné kúrenárske trubky (od cca 1/2" do 2" / priemer 20-60mm). Pre hrubšie potrubia je možné pružinu natiahnuť alebo použiť sťahovaciu pásku.
Môžem ho použiť na chladenie?
Áno. Termostat má prepínací kontakt. Jedna svorka spína pri náraste teploty (kúrenie), druhá pri poklese (chladenie/protimrazová ochrana). Stačí správne zapojiť káble.
Aká je hysterézia?
Hysterézia pri mechanických termostatoch nie je nastaviteľná a zvyčajne sa pohybuje okolo 3 až 5 °C. To znamená, že ak nastavíte 40 °C, zapne pri 40 °C a vypne, keď teplota klesne na cca 35-37 °C.
