Príložný termostat na potrubie

Príložný termostat je špecializované zariadenie určené na reguláciu prevádzky obehových čerpadiel vo vykurovacích systémoch. Jeho hlavnou funkciou je zabezpečiť optimálnu cirkuláciu vody v systéme na základe merania teploty v konkrétnom bode, čím prispieva k efektívnejšiemu a úspornejšiemu vykurovaniu.

Čo je príložný termostat a prečo je dôležitý?

Termostatom možno ovládať obehové čerpadlo, aby voda vo vykurovacom systéme cirkulovala pri požadovanej teplote. Je to praktické príslušenstvo, ktoré vám pomôže nastaviť ideálnu teplotu vody v potrubí vykurovacieho systému. Príložný termostat je ideálnym pomocníkom pre každého, kto chce mať teplotu vykurovacieho systému pod kontrolou.

Tento typ termostatu môžete napríklad použiť ako termostat na kotol - pripevňuje sa priamo na potrubie kotla alebo radiátora a sníma teplotu jeho povrchu. Na rozdiel od izbového termostatu, ktorý meria teplotu vzduchu v miestnosti a riadi celkový chod vykurovania, príložný termostat sa zameriava na konkrétne miesto v systéme - napríklad výstup z plynového kotla alebo trubku vedúcu k radiátorom.

Príložné termostaty sú univerzálnym riešením pre reguláciu teploty v rôznych vykurovacích systémoch. Sú vhodné na podlahové aj radiátorové kúrenie a možno ich kombinovať so všetkými druhmi kotlov, tepelných čerpadiel či solárnych panelov. V ponuke nájdete aj špeciálne termostaty pre fan-coil jednotky.

Princíp fungovania kvapalinového expanzného termostatu

Termostat má veľmi široké spektrum aplikácií a je široko používaný v domácich spotrebičoch, motoroch, chladení alebo kúrení a v mnohých ďalších výrobkoch. V skutočnosti je to tiež elektrický spotrebič, ktorý úzko súvisí s naším životom. Kvapalinový expanzný termostat funguje na základe fyzikálneho javu zmeny objemu, ktorý spôsobuje, že látka (zvyčajne kvapalina) v časti snímajúcej teplotu na termostate expanduje a zmršťuje sa, keď sa teplota ovládaného objektu mení. Týmto spôsobom komunikuje s časťou snímajúcou teplotu a krabica sa rozširuje alebo zmršťuje.

Kvapalinový expanzný termostat používa pákový princíp na zapnutie a vypnutie spínača, aby sa dosiahol účel konštantnej teploty. Termostat s kvapalinovou expanziou má vlastnosti presnej regulácie teploty, stability a spoľahlivosti, malého teplotného rozdielu medzi zapnutím a vypnutím, veľkého rozsahu nastavenia regulácie teploty a veľkého preťažovacieho prúdu. Používajú sa hlavne pri regulácii teploty v priemysle domácich spotrebičov, elektrických vykurovacích zariadeniach a chladiacom priemysle.

Konštrukcia a princíp činnosti

Konštrukcia a funkcia termostatu závisí od typu použitého snímača. V prípade kvapalinového expanzného termostatu, často nazývaného aj kapilárny termostat, je jeho činnosť založená na prvom termodynamickom zákone, podľa ktorého musí termodynamický systém pri zmene teploty vykonávať mechanickú prácu, kým nedosiahne rovnovážny stav.

Kapilárny termostat sa skladá z týchto prvkov:

• Kovová kapsula obsahujúca pracovnú kvapalinu (napr. glykol);
• Kapilárna trubica, ktorá spája snímač s riadiacou jednotkou termostatu;
• Riadiaca jednotka alebo elektromechanické relé, ktoré nastavuje požadovanú teplotu.

Keď sa kovová kapsula zahrieva, mení sa objem jej obsahu, ktorý cez kapilárnu trubicu tlačí na membránu relé. Keď sa dosiahne nastavená teplota, kontakty sa zatvoria alebo otvoria. Nastavenie teploty sa vykonáva mechanicky otáčaním skrutky termostatu alebo je nastavené z výroby na určitú teplotu.

Použitie príložných termostatov v praxi

Príložné termostaty sú veľmi všestranné a ich použitie je obzvlášť efektívne v špecifických scenároch vykurovacích systémov:

• Spínanie obehového čerpadla: Keď sa zakúri v krbe/kotle a voda dosiahne napr. 40 °C, termostat zapne čerpadlo. Keď oheň v kotle vyhasne a voda vychladne, čerpadlo sa automaticky vypne.
• Ochrana spiatočky: Ovládanie ventilu na udržanie požadovanej teploty vratnej vody, čo predchádza termickým šokom v kotle.
• Signalizácia prehriatia: Možnosť spustenia alarmu alebo kontrolky pri prekročení kritickej teploty, čím sa zvyšuje bezpečnosť systému.
• Systémy s plynovým alebo uhoľným kotlom: Zabezpečujú cirkuláciu vody, keď kotol nie je vybavený vlastnou riadiacou jednotkou čerpadla.
• Ochrana kotlového okruhu: Zamedzuje zrážaniu vody na povrchu kotla pri ohreve (tzv. "potenie kotla"). Teplota nastavená na termostate by mala byť vyššia ako teplota rosného bodu v miestnosti.
• Nahrievanie zásobníka alebo akumulačnej nádoby: Umožňuje efektívne riadenie procesu ohrevu.

Príložný termostat je vhodnou voľbou, ak potrebujete dodatočne pridať ovládanie k obehovému čerpadlu bez nutnosti vypúšťať vodu zo systému, alebo ak hľadáte cenovo dostupné a spoľahlivé riešenie.

Kľúčové vlastnosti a parametre príložných termostatov

Pri výbere príložného termostatu je dôležité zohľadniť niekoľko kľúčových technických parametrov:

• Rozsah riadenia teploty: Typicky sa pohybuje od 0 do 90 °C, čo pokrýva bežné prevádzkové teploty vykurovacích systémov. Napríklad termostat TC AT10 ponúka rozsah 0 - 90 °C, čo umožňuje použitie pre podlahové vykurovanie (nízke teploty) aj radiátory.
• Maximálny prúd (záťaž): Udáva maximálne zaťaženie, ktoré môže termostat spínať. Termostat TC AT10 zvládne záťaž až 15 A, čo je robustný kontakt pre spínanie aj výkonnejších zariadení (odporúča sa však nepreťažovať).
• Typ kontaktu: Často ide o prepínací kontakt (SPDT), napríklad s tromi svorkami (C-1-2), ktorý dokáže zariadenie pri dosiahnutí nastavenej teploty buď zapnúť (funkcia kúrenia), alebo vypnúť.
• Napájacie napätie: Väčšina termostatov pracuje na sieťové napätie 230V.
• Dĺžka príložného čidla: Štandardne býva 1,5 metra, ale je možné získať aj dlhšie snímače.

Špeciálne funkcie

Niektoré modely príložných termostatov ponúkajú dodatočné funkcie pre zvýšenie komfortu a úspory:

• Funkcia Antistop: Chráni čerpadlo pred zatuhnutím alebo zanesením počas nečinnosti (napr. mimo vykurovaciu sezónu). Vstavaný procesor pravidelne spúšťa čerpadlo na krátky čas, aby sa udržalo v prevádzkyschopnom stave. Pre túto funkciu je potrebné, aby bol prístroj počas neprevádzkovej sezóny zapnutý.
• Indikácia stavu (LED diódy): Dve LED diódy môžu indikovať stav prístroja. Zelená LED dióda signalizuje automatický režim (zapínanie/vypínanie čerpadla podľa teploty), zatiaľ čo súčasne svietiaca zelená a červená LED dióda indikujú nezávislý režim, kedy čerpadlo beží nepretržite.

Upozornenie: Príložné čidlo nie je určené na ponorenie do kvapalín ani na pripojenie k odvodu spalín.

Inštalácia a na čo si dať pozor

Pri výbere a inštalácii termostatu je dôležité zohľadniť niekoľko faktorov pre optimálny výkon a spoľahlivosť.

Meranie teploty a reakcia

Termostat meria teplotu povrchu potrubia. Teplota vody vo vnútri je vždy o niečo vyššia (cca o 2-5 °C) a reakcia termostatu má mierne oneskorenie. Pre správnu funkciu je nevyhnutné pod termostat naniesť teplovodivú pastu. Táto pasta zabezpečuje čo najlepší prestup tepla medzi potrubím a termostatom, čím minimalizuje nepresnosti a oneskorenie. Bez nej prechádza teplo z potrubia na termostat iba cez malé dotykové body, čo vedie k nepresnosti a oneskoreniu reakcie. Pasta vyplní nerovnosti a zabezpečí rýchly a presný prenos tepla.

Hysterézia

Hysterézia, teda rozdiel medzi zapínacou a vypínacou teplotou, je pri mechanických termostatoch pevná a zvyčajne sa pohybuje okolo 3-5 °C. To znamená, že ak nastavíte 40 °C, termostat zapne pri 40 °C a vypne, keď teplota klesne na približne 35-37 °C. Hysterézia pri mechanických termostatoch nie je nastaviteľná a zvyčajne sa pohybuje v rozmedzí 3 až 5 °C.

Najčastejšie chyby pri inštalácii

• Nesprávna montáž: Montáž na plastové potrubie bez odstránenia izolácie alebo bez použitia vodivej pasty môže spôsobiť, že termostat nebude správne reagovať.
• Nesprávne elektrické zapojenie: Pozor na zapojenie fázy na uzemňovaciu svorku.

Správna inštalácia

Jednoduchá montáž príložných termostatov, ako je napríklad TC AT10, je jednou z ich výhod, pretože inštalácia nevyžaduje vŕtanie do rúrok ani vypúšťanie vody. Termostat sa jednoducho priloží na potrubie a uchytí pružinou.

1. Nanesenie teplovodivej pasty: Naneste tenkú vrstvu pasty na zadnú kovovú stranu termostatu.
2. Upevnenie termostatu: Priložte termostat na potrubie a zaistite ho pomocou priloženej pružiny, ktorá obopne potrubie. Pre hrubšie potrubia je možné pružinu natiahnuť alebo použiť sťahovaciu pásku. Štandardná pružina v balení je dostatočne dlhá pre bežné kúrenárske potrubia s priemerom od približne 1/2" do 2" (20-60 mm).

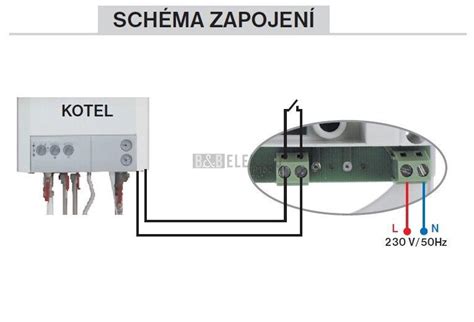

3. Elektrické zapojenie: Zapojte káble podľa potreby (C-1 pre rozpínanie alebo C-2 pre spínanie). Presný popis nájdete na kryte termostatu.

Prehľad modelov a technické špecifikácie

Na trhu je dostupných viacero typov príložných termostatov, ktoré sa líšia svojimi funkciami a konštrukčným vyhotovením.

Mechanické príložné termostaty

• Salus AT10F: Mechanický príložný termostat s externým kapilárovým čidlom. Je vhodný pre nastavenie teploty v rozsahu 30 - 90 °C a obsahuje poistku proti nežiaducemu nastaveniu.
• Salus AT10: Jednoduchý mechanický príložný termostat, vhodný na ovládanie obehového čerpadla.

Elektronické a digitálne príložné termostaty

• Termostat TC 1100A: Elektronický termostat s príložným čidlom a funkciou Antistop. Rozsah riadenia teploty je 0-90 °C, hysteréza 5 °C.
• Computherm WPR-100 GD / GE: Digitálne príložné termostaty, ktoré sa montujú na potrubie a zisťujú teplotu média bez nutnosti zásahu do potrubia.
• Siemens RAK-TW.1200B-H: Príložný obmedzovací termostat určený pre vykurovanie a VZT.

Pri výbere je často kladený dôraz na jednoduchosť inštalácie a intuitívne ovládanie. Niektoré termostaty sú napájané batériami, iné zo siete.

Technické parametre príložného termostatu TC AT10

Termostat TC AT10 je expertmi hodnotený ako "pracant" pre každú kotolňu. Ide o najjednoduchší a najlacnejší spôsob, ako zautomatizovať zapínanie obehového čerpadla. Funguje na princípe bimetalu, čo zaručuje jeho spoľahlivosť a jednoduché používanie bez potreby zložitého nastavovania. Najčastejšie sa používa na zabezpečenie prevádzky čerpadla len vtedy, keď je v kotle teplá voda (napr. nad 40 °C). Týmto spôsobom šetrí elektrickú energiu a predchádza ochladzovaniu zásobníka.

Časté otázky (FAQ)

Ako funguje zapínanie čerpadla pomocou príložného termostatu?

Termostat nastavíte napríklad na 40 °C. Kým je voda v potrubí studená, čerpadlo stojí. Keď zakúrite a teplota vody na potrubí stúpne nad 40 °C, termostat zopne kontakt a spustí čerpadlo. Keď oheň v kotle vyhasne a voda vychladne, čerpadlo sa automaticky vypne.

Je potrebná teplovodivá pasta?

Áno, použitie teplovodivej pasty je vysoko odporúčané. Bez nej prechádza teplo z potrubia na termostat iba cez malé dotykové body, čo vedie k nepresnosti a oneskoreniu reakcie. Pasta vyplní nerovnosti a zabezpečí rýchly a presný prenos tepla.

Akú hrúbku potrubia môžem použiť?

Štandardná pružina v balení je dostatočne dlhá pre bežné kúrenárske potrubia s priemerom od približne 1/2" do 2" (20-60 mm). Pre hrubšie potrubia je možné pružinu natiahnuť alebo použiť sťahovaciu pásku.

Môžem termostat použiť na chladenie?

Áno, termostat má prepínací kontakt. Jedna svorka spína pri náraste teploty (funkcia kúrenia) a druhá pri poklese teploty (funkcia chladenia alebo protimrazová ochrana). Stačí správne zapojiť káble podľa požadovanej funkcie.

Aká je hysterézia príložného termostatu?

Hysterézia pri mechanických termostatoch nie je nastaviteľná a zvyčajne sa pohybuje v rozmedzí 3 až 5 °C. To znamená, že pri nastavení 40 °C sa termostat zapne pri tejto teplote a vypne, keď teplota klesne na približne 35-37 °C.
