Princíp fungovania prietokových ohrievačov vody

Ohrev teplej vody v rekreačnom objekte je častou otázkou pri zariaďovaní chaty. Výber vhodného ohrievača vody závisí od viacerých faktorov, ako je dostupnosť média na ohrev, počet osôb využívajúcich teplú vodu, frekvencia návštev a celkové využitie nehnuteľnosti.

Typy ohrievačov vody a ich princípy fungovania

Na trhu existuje niekoľko typov ohrievačov teplej úžitkovej vody (TÚV), každý s vlastným špecifickým princípom fungovania:

Elektrické ohrievače

Najbežnejšie sú zásobníkové typy ohrievačov vody, ľudovo nazývané bojlery. Ich princíp je jednoduchý: zariadenie sa pripojí na elektrické napätie a ohrieva vodu v nádrži.

Prietokové ohrievače

Prietokové ohrievače sú ideálnym riešením pre objekty, ktoré sú využívané nepravidelne a rôznym počtom osôb. Na rozdiel od bojlerov, prietokové ohrievače ohrievajú vodu priamo v momente jej odberu, čím šetria energiu a priestor.

Kombinované ohrievače

Tieto ohrievače, nazývané aj "obojživelníky", ohrievajú vodu v nádrži buď z ústredného kúrenia, alebo z elektrickej siete.

Solárne ohrievače

Teplá voda sa získava pomocou slnečného žiarenia. Termické solárne panely ohrievajú nemrznúcu zmes, ktorá následne pomocou výmenníka v nádrži ohrieva vodu.

Plynové prietokové ohrievače (karmy)

Sú vhodné všade tam, kde je k dispozícii prípojka na zemný plyn. Niektoré modely je možné prerobiť na prevádzku s plynovou fľašou.

Tepelné čerpadlá

Fungujú na princípe opačnom ako chladnička, využívajú elektrickú energiu na získavanie tepla z okolitého prostredia. Zabezpečujú vykurovanie aj prípravu teplej vody, avšak ich investícia sa nemusí oplatiť pri menších nehnuteľnostiach s nepravidelným využívaním.

Výber ohrievača pre rekreačné objekty

Pri výbere ohrievača vody pre chatu je dôležité zohľadniť niekoľko kľúčových aspektov:

• Veľkosť zásobníka: Veľký objem znamená viac priestoru a potenciálne väčšie tepelné straty, ak sa ohrievač nevyužíva.
• Počet odberných miest: Zvážte, koľko miestností je napojených na teplú vodu (kúpeľňa, kuchyňa) a ich rozmiestnenie.
• Frekvencia návštev: Pre chaty s občasným a nepravidelným využívaním je ideálnym riešením prietokový ohrievač. Pri bojleroch je vhodné inštalovať vypúšťací kohút pre jednoduchšiu údržbu.
• Dostupnosť médií: Pre elektrifikované chaty je potrebné skontrolovať kvalitu elektrickej siete, najmä pri starších nehnuteľnostiach.

Pre chaty pri lyžiarskych strediskách, ktoré sú využívané najmä v zimnom období, je často typické kúrenie pevným palivom. V takýchto prípadoch je potrebné zvážiť vhodné riešenie pre ohrev TÚV.

Prietokový ohrievač je často odporúčaný ako najlepšia voľba pre malé chatky s občasným využívaním, kde nie je potrebné zabezpečiť nepretržitý prísun teplej vody pre veľký počet osôb.

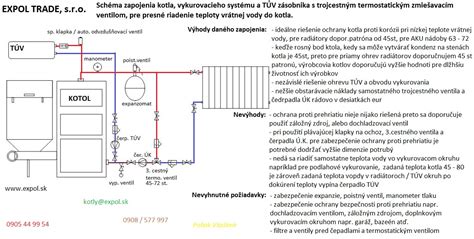

Zmiešavacie ventily pre teplú úžitkovú vodu

Zmiešavací ventil TÚV je dôležitým prvkom v systémoch teplej úžitkovej vody, ktorý reguluje teplotu vody dodávanej do kohútikov. Funguje na princípe miešania horúcej vody zo zásobníka so studenou vodou z vodovodnej siete, čím sa dosahuje stabilná a bezpečná teplota.

Princíp fungovania termostatického zmiešavacieho ventilu

Termostatický zmiešavací ventil automaticky reguluje teplotu vody pomocou vnútorného termostatického prvku. Ak je vstupná teplota vody príliš vysoká, ventil automaticky pridá studenú vodu na požadovanú úroveň. Týmto spôsobom ventil chráni pred popálením a zabezpečuje stabilitu teploty v celej inštalácii.

Výhody používania zmiešavacieho ventilu TÚV

• Bezpečnosť: Minimalizuje riziko popálenín vďaka stabilnej teplote vody.
• Úspora energie: Presná regulácia minimalizuje straty tepla a vedie k nižším prevádzkovým nákladom.
• Komfort: Eliminuje potrebu ručného prispôsobovania teploty vody pri používaní kohútikov alebo sprchy.

Nastavenie a inštalácia zmiešavacieho ventilu

Teplota na zmiešavacom ventile sa nastavuje pomocou otočného gombíka alebo páky. Odporúčaná počiatočná teplota je 45-50°C. Pred inštaláciou je potrebné overiť technické požiadavky systému, vrátane stabilného zdroja horúcej vody a správneho tlaku vody.

Problémy so zmiešavacím ventilom

Poruchovaný zmiešavací ventil môže spôsobovať nestabilitu teploty vody, nedostatok reakcie na reguláciu alebo problémy s prietokom. Môže sa tiež objaviť hluk v inštalácii.

Systémy ohrevu teplej úžitkovej vody

Ohrev teplej úžitkovej vody (TÚV) je zložitejší proces ako ohrev vykurovacej vody, pretože musí spĺňať prísne požiadavky na kvalitu a bezpečnosť.

Centrálne systémy ohrevu TÚV

V centrálnych systémoch sa pitná voda ohrieva v centrálnom zariadení, spravidla prostredníctvom zdroja tepla. Voda sa ukladá v zásobníku a pri otvorení kohútika prúdi k odbernému miestu. Pri väčších vzdialenostiach môže byť potrebné cirkulačné potrubie na zamedzenie rastu baktérií.

Decentrálne systémy ohrevu TÚV

Decentrálne systémy ohrievajú vodu v bezprostrednej blízkosti odberného miesta. Tým sa znižujú tepelné straty vedením. Tieto systémy sú zväčša elektricky prevádzkované a pri častom používaní môžu znamenať vysoké náklady.

• Decentrálne malé zásobníkové ohrievače: Kapacita 5 až 15 litrov, inštalujú sa pod umývadlo alebo do kuchynskej skrinky.
• Decentrálne prietokové ohrievače: Elektricky prevádzkované zariadenia inštalované v blízkosti odberného miesta.

Ak potrebujete pravidelne teplú vodu na umývanie, sprchovanie alebo kúpanie, výhodnejší je centrálny ohrievač TÚV, ktorý ohrieva pitnú vodu lacno a efektívne prostredníctvom vykurovacieho systému.

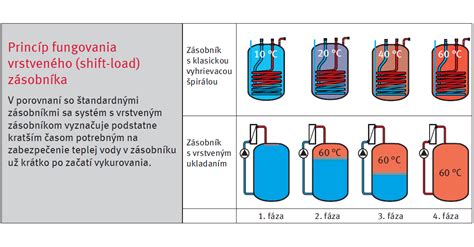

Princíp fungovania zásobníka teplej vody

Zásobník teplej vody slúži na dočasné uskladnenie ohriatej vody a jej dodávanie podľa potreby. Zásobníky sú zvyčajne tepelne izolované, aby sa teplo uchovalo dlho.

Priamy ohrev

V tomto type zásobníka sa voda ohrieva priamo, napríklad pomocou plameňa alebo elektricky ovládanou špirálou. Takýto zásobník sa často nazýva zásobníkový ohrievač teplej vody.

Nepriamy ohrev

Pri nepriamom ohreve prúdi vykurovacia voda z generátora tepla cez integrovanú nepriamu špirálu v zásobníku. Vykurovacia voda odovzdáva teplo a ohrieva vodu v zásobníku. Vykurovacia voda sa nikdy nemieša s teplou úžitkovou vodou.

Monovalentný a bivalentný zásobník

• Monovalentný zásobník: Ohrievaný len jednou nepriamou špirálou a jedným zdrojom tepla.
• Bivalentný zásobník: Má dve nepriame špirály, napríklad na energiu zo solárneho systému a druhý zdroj tepla.

Odvzdušňované a neodvzdušňované systémy

• Odvzdušňovaný zásobník: Je nezávislý od tlaku vo vodovodnom potrubí. Pri odbere teplej vody studená voda vytláča teplú vodu nahor.
• Neodvzdušňovaný zásobník: Udržuje konštantný tlak vo vodovodnom potrubí, ktorý tlačí horúcu vodu do odberných miest.

Systémy zásobovania teplou vodou

V systémoch zásobovania teplou vodou sa rozlišujú tri hlavné typy zapojenia:

Otvorený systém

Voda sa dodáva priamo z obecného vykurovacieho systému. Kvalita vody vo vodovodnom kohútiku je rovnaká ako v systéme kúrenia, čo znamená, že ľudia konzumujú chladiacu kvapalinu. Tento systém sa nazýva otvorený.

Zatvorený systém

Studená pitná voda sa ohrieva v prídavnom výmenníku tepla so sieťovou vodou a následne sa dodáva spotrebiteľovi. Teplá voda a nosič tepla sú oddelené. Tento systém sa nazýva zatvorený, pretože prenáša iba teplo, nie chladiacu kvapalinu.

Nezávislý systém

Teplá voda sa ohrieva v kotolni alebo v ústrednom kúrení a dodáva sa spotrebiteľovi oddelene od systému zásobovania teplom. Tento systém sa nazýva nezávislý a často sa používa v nízkopodlažných budovách.

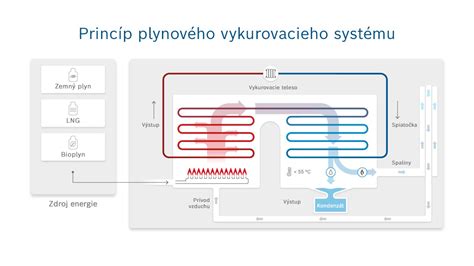

Dvojokruhové plynové kotly a ohrev TÚV

Dvojokruhové kotly majú dva okruhy: vykurovací okruh a okruh TÚV. Tieto kotly sú schopné zabezpečiť ako vykurovanie, tak aj prípravu teplej vody.

Spôsoby ohrevu vody v dvojokruhových kotloch

1. Ohrev v rovnakom výmenníku: Voda na horúcu vodu sa ohrieva v tom istom výmenníku tepla, kde sa ohrieva vykurovacia kvapalina.
2. Ohrev v sekundárnom výmenníku: Vykurovacia kvapalina sa ohrieva v primárnom výmenníku tepla a výmena tepla s vodou TÚV prebieha v sekundárnom doskovom výmenníku tepla.

Pripojenie nepriameho vykurovacieho kotla k dvojokruhovému kotlu

Pre zvýšenie množstva teplej vody je možné pripojiť k dvojokruhovému kotlu ďalší nepriamy vykurovací kotol. Toto riešenie umožňuje zabezpečiť okamžitý prísun teplej vody pri otvorení kohútika (recirkulácia).

Bitermálny výmenník tepla

Bitermálny výmenník tepla má štruktúru "potrubie v potrubí". Voda pre TÚV cirkuluje vnútorným potrubím, zatiaľ čo voda pre vykurovací systém prúdi v prstencovom priestore medzi vnútorným a vonkajším potrubím.

Režim kúrenia

V tomto režime sa teplo z plynu prenáša na vodu vo vonkajšom prstencovom priestore, ktorá potom ohrieva radiátory. Voda v vnútornom potrubí TÚV stojí, ale je horúca.

Režim TÚV

V tomto režime sa teplo prenáša na vodu stojacu vo vonkajšom prstencovom priestore a z nej cez stenu vnútorného potrubia na vodu v okruhu TÚV. Voda v okruhu TÚV sa ohreje a prúdi k odberným miestam. V tomto režime sa radiátory môžu ochladzovať.
