Priestorový termostat Eberle Instat 2: Podrobný návod na použitie a technické údaje

Tento dokument poskytuje podrobný návod na používanie priestorového termostatu Eberle Instat 2, typ 52532. Je určený na riadenie vykurovacích systémov a umožňuje užívateľovi nastaviť rôzne teplotné režimy počas dňa a týždňa pre optimálny komfort a úsporu energie.

1. Oblasti použitia

Termostat Eberle Instat 2 je vhodný na riadenie rôznych vykurovacích systémov, vrátane:

• Ventilátorov v akumulačných ohrievačoch
• Obehové čerpadlá
• Olejové a plynové horáky
• Pohonné jednotky pre systémy ohrevu teplej vody

Jedná sa o elektronický regulátor s digitálnym displejom, ktorý umožňuje nastaviť 4 cieľové teploty a 4 časové intervaly pre 2 denné bloky (napr. pracovné dni a dni voľna). Rozsah nastavenia teploty je od 5°C do 30°C.

2. Štandardný program

Pre jednoduché uvedenie do prevádzky je termostat dodávaný s prednastaveným štandardným programom. Po vložení batérií stačí nastaviť správny deň a čas, a program sa automaticky aktivuje.

Nastavenie dňa a času:

1. Stlačte tlačidlo MODE. Na displeji sa zobrazí šípka vľavo smerujúca na "2" a blikajúca šípka dňa.
2. Pomocou tlačidiel + alebo - nastavte aktuálny deň v týždni.
3. Stlačte tlačidlo B pre potvrdenie dňa. Následne začne blikať čas.
4. Pomocou tlačidiel + alebo - nastavte aktuálny čas a stlačte tlačidlo B pre potvrdenie.

Po nastavení dňa a času bude termostat pracovať podľa prednastaveného štandardného programu s príslušnými časmi a teplotami.

3. Zmena časov zapnutia - pracovné dni a dni voľna

Tento postup umožňuje prispôsobiť časy zapnutia a vypnutia podľa vašich potrieb.

1. Stlačte tlačidlo MODE, kým sa šípka vľavo neumiestni na "štartovací čas 3". Zobrazí sa blikajúci čas "Ráno 6:00".
2. Pomocou tlačidiel + alebo - upravte požadovaný čas zapnutia a stlačte tlačidlo B pre potvrdenie.
3. Následne bude blikať čas "Deň 7:8:30". Pomocou tlačidiel + alebo - upravte tento čas podľa potreby a stlačte tlačidlo B.
4. Pokračujte v nastavovaní ďalších časov (Večer 17:00 a Noc 22:00), pričom po každom nastavení stlačte tlačidlo B.
5. Po nastavení časov pre pracovné dni sa šípka presunie na "Deň voľna F".
6. V rovnakom poradí nastavte časy zapnutia a vypnutia pre dni voľna.
7. Po dokončení nastavení sa šípka po približne jednej minúte vráti do základného stavu, alebo ju môžete prepnúť späť stlačením tlačidla MODE.

4. Nastavenie cieľových teplôt

Priestorový termostat Eberle Instat 2 umožňuje nastaviť až 4 rôzne teploty pre rôzne časové úseky dňa a týždňa.

Pre zmenu teplôt postupujte nasledovne:

1. Stlačte tlačidlo MODE, kým sa šípka na displeji neumiestni na "Teplota 4".
2. Pri každom časovom úseku (Ráno, Deň, Večer, Noc) a pre pracovné dni (1-5) a dni voľna (6, 7) môžete nastaviť požadovanú teplotu.
3. Postup zmeny teplôt je podobný ako pri zmene časov zapnutia - pomocou tlačidiel + a - upravte hodnotu a potvrďte tlačidlom B.

Štandardné nastavenia sú:

Ak napríklad nastavujete "Noc / Deň voľna F", bude blikať teplota "Ráno 6 / Pracovný deň E (20°C)", ktorú môžete meniť.

5. Preprogramovanie pracovných a voľných dní

Termostat umožňuje prispôsobiť definíciu pracovných a voľných dní.

1. Stlačte tlačidlo MODE, kým sa šípka neumiestni na "Pracovný deň/Deň voľna 5/F". Zároveň bude blikať šípka dňa na "1 (Po)".
2. Pomocou tlačidiel + alebo - môžete nové definovať pracovné a voľné dni.

Štandardne sú nastavené pracovné dni od pondelka do piatku (1-5) a dni voľna sú sobota (6) a nedeľa (7). Po každej zmene nezabudnite stlačiť tlačidlo B.

Po dokončení všetkých zmien stlačte tlačidlo MODE pre návrat do základného stavu.

6. Fixácia teploty

Táto funkcia umožňuje dočasne zafixovať zvolenú teplotu, napríklad počas dovolenky alebo oslavy.

1. Pomocou tlačidiel + alebo - nastavte požadovanú teplotu (napr. 6°C).
2. Stlačte tlačidlo B pre potvrdenie a zafixovanie nastavenia. Na displeji sa vpravo dole zobrazí symbol "A".

Kým je symbol "A" zobrazený, tlačidlo MODE je neaktívne a termostat pracuje s fixovanou teplotou. Pre zrušenie fixácie opätovne stlačte tlačidlo B, symbol "A" zmizne a termostat sa vráti k bežnému programu.

7. Zmena aktuálnej teploty

Táto funkcia umožňuje dočasne zmeniť nastavenú cieľovú teplotu, ktorá je práve zobrazená na displeji.

Pomocou tlačidiel + alebo - upravte aktuálne zobrazovanú teplotu. Pôvodné nastavenia sa obnovia s nástupom ďalšieho naprogramovaného časového úseku.

8. Prehľad programovania

Pre získanie prehľadu o nastavenom programe postupujte nasledovne:

Prehľad časov zapnutia:

1. Stlačte tlačidlo MODE, kým sa šípka neumiestni na "Štartovacie časy 3".
2. Stlačte tlačidlo B. Zobrazí sa blikajúci čas "Ráno 6 / Štartovací čas 3".
3. Opätovným stlačením tlačidla B zobrazíte "Deň 7 / Štartovací čas 3" a tak ďalej, až kým neprejdete všetky časy zapnutia pre pracovné dni a dni voľna.

Prehľad nastavení teplôt:

1. Stlačte tlačidlo MODE, kým sa šípka neumiestni na "Teplota 4".
2. Stlačte tlačidlo B a postupujte podobne ako pri prehľade časov zapnutia.

Prehľad pracovných a voľných dní:

1. Stlačte tlačidlo MODE, kým sa šípka neumiestni na "Pracovné dni E / Deň voľna F".
2. Stlačte tlačidlo B a postupujte podobne ako pri prehľade časov zapnutia.

Po prezeraní všetkých nastavení stlačte tlačidlo MODE pre návrat do východzieho stavu.

9. Zobrazenie prevádzkových hodín

Táto funkcia umožňuje zistiť celkový čas (v hodinách), počas ktorého termostat vyžiadal teplo. Počítadlo sa spúšťa od posledného resetu.

Pre zobrazenie prevádzkových hodín stlačte v základnom stave (1) súčasne tlačidlá B a MODE na 3 sekundy.

10. Výmena batérií

Dodávané batérie by mali vydržať minimálne 2 roky. Keď sa batérie vybíjajú, na displeji sa zobrazí symbol "G".

1. Stlačte otváracie tlačidlo na pravej strane zariadenia.
2. Odstráňte horný kryt miernym posunutím doprava.
3. Vložte 2 nové alkalické batérie typu AA (mignon) do batériového priestoru, pričom dbajte na správnu polaritu.

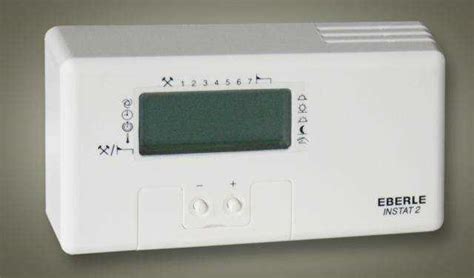

Ak výmena batérií netrvá dlhšie ako 1 minútu, nie je potrebné znovu zadávať všetky časy. V prípade, že termostat po výmene batérií nefunguje správne, stlačte tlačidlo Reset (pozri Obrázok 1). Po stlačení tlačidla Reset je potrebné znovu nastaviť čas a program. Počítadlo prevádzkových hodín sa resetuje na nulu. Tlačidlo Reset je potrebné stlačiť aj v prípade iných nesprávnych funkcií termostatu.

11. Technické údaje
