Kontrolované vetranie moderných budov s vysokými hodnotami tepelných odporov sa stáva nevyhnutnosťou. Využívanie tepla zeme je technika, ktorá sa dnes už často zužitkováva v systémoch tepelných čerpadiel. Bežnou súčasťou tohto systému je rekuperačná výmena tepla, ktorá zaisťuje odvádzanie odpadového vzduchu a privádzanie čerstvého vzduchu s následným dohrievaním, respektíve dochladzovaním.
Zemný výmenník tepla (zemný register)

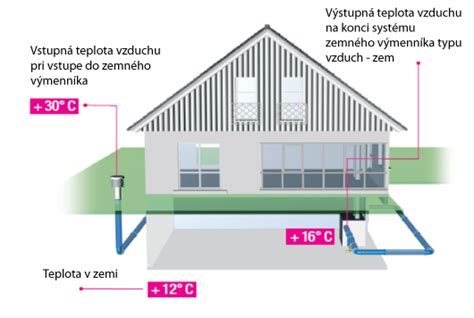

Často sa buduje takzvaný zemný výmenník tepla (niekde sa označuje ako zemný register či zemný kolektor), ktorý vo vykurovacom období predhrieva čerstvý vzduch privádzaný k vetracej jednotke. Privádzaný čerstvý vzduch sa vedie potrubím uloženým v zemi a počas prechodu vzduchu dochádza k výmene tepla medzi vzduchom a zeminou okolo potrubia. Vo vykurovacom (zimnom) období je prúdiaci vzduch okolo zeminy ohrievaný, v letných horúcich mesiacoch, naopak, ochladzovaný.
Takto sa využíva skutočnosť, že teplota pôdnych vrstiev je v hĺbke okolo 2 m v zime i v lete približne konštantná (7 až 12 °C).
Investor (nezriedka i projektant) majú však v mnohých prípadoch o zemnom výmenníku zjednodušenú predstavu - do výkopu položia kanalizačné potrubie, ktoré dovedú k domu, a problém je vyriešený - majú zemný výmenník bez akéhokoľvek počítania a za lacné peniaze. Pri návrhu a realizácii zemného tepelného výmenníka vzduchu treba dodržiavať niekoľko najdôležitejších zásad. Ako pri každom inom systéme, tak aj pri zemnom výmenníku je najdôležitejší práve správny návrh a použitie správneho materiálu.
Systém tepelnej výmeny vzduchu s využitím teploty zeme na kontrolované vetranie objektu má nepochybne veľkú budúcnosť najmä pre svoju efektívnosť, úsporu energie a pre zabezpečenie čistoty vzduchu.
Ako to funguje
Zemný kolektor alebo zemný register je určený na prívod čerstvého vzduchu do obytných budov. Kolektor - systém rúr s vnútornou antibakteriálnou povrchovou úpravou - je uložený v hĺbke asi 2 m. Využíva akumulačnú schopnosť pôdy: v hĺbke asi 2 m je teplota konštantná v zime aj v lete. Cez sací box sa nasáva vonkajší vzduch do zemného tepelného výmenníka vzduchu a počas prechodu vzduchu dochádza k výmene tepla medzi zeminou a prúdiacim vzduchom v potrubí.
Ide o vlastnosť materiálu potrubia, ktorá je veľmi dôležitá. Na rozdiel od iných vlastností potrubného materiálu, ako je napríklad koeficient tepelnej vodivosti, ktorý sa dá kompenzovať iným spôsobom (avšak na úkor snahy o optimalizáciu nákladov), sa nedá použiť materiál bez tejto vlastnosti.
Keďže pri letnej prevádzke systému zemného výmenníka vzniká kondenzát, vytvára sa v potrubí výmenníka optimálne prostredie na vývoj choroboplodných zárodkov (tmavé vlhké prostredie s teplotou 16 až 25 °C). Výsledkom je nepríjemný hnilobný pach privádzaný vetracím systémom a následné chronické ochorenia osôb zdržiavajúcich sa v objekte. Samozrejme, úplne to znehodnocuje celý systém a vyvoláva nové náklady na nápravu. Tá je zvyčajne veľmi nákladná alebo úplne nereálna (v prípade umiestnenia zemného kolektora pod základovou doskou objektu). Najčastejším riešením je potom odpojenie systému výmenníka. Preto sa vyvarujte použitia nevhodných materiálov, napríklad bežných kanalizačných rúr z PVC, pri ktorých problém s choroboplodnými zárodkami určite nastane.
Umiestnenie a veľkosť
Svoju úlohu pri efektívnom fungovaní systému tepelnej výmeny vzduchu plní aj kvalitné podložie, do ktorého sa potrubné rozvody uložia. Ideálne sú íly, respektíve ílovité zeminy, menej priaznivé sú štrkovité a pieskové podložia.
Potrubné vedenie môže byť podľa miestnej situácie navrhnuté ako priama alebo okružná trasa okolo objektu, prípadne formou registra. Možné sú i kombinácie obidvoch spôsobov. Celková dĺžka potrubného vedenia môže byť aj niekoľko sto metrov (počíta sa približne so 60 m na 1 kW v dostatočne vlhkej pôde). Ak dĺžka potrubia presiahne 400 m, odporúča sa rozvod rozdeliť na dve paralelné slučky po 200 metrov.
Veľkosť plochy zemného kolektora na pozemku dosahuje približne dvoj- až trojnásobnú veľkosť vykurovanej plochy domu.
Pre tvorbu kondenzátu v letnom období musí mať celý systém spád minimálne 2 % smerom k sifónu na odtok kondenzátu alebo ku kondenzačnej zbernej šachte.
Najvyššiu kvalita vzduchu zo zemného výmenníka vzduchu zaručuje optimálna konštrukcia celého systému. Aby sa docielila optimálna hygiena a sviežosť vzduchu, je nutná predfiltrácia nasávaného vzduchu (odstránenie prachu, nečistôt, pachov atď.).
Pre vznik kondenzátu v letnom období treba vyriešiť jeho odvod. Inak totiž skondenzovaná voda znečistí privádzaný vzduch hnilobným zápachom a vetrací systém bude potom tento zápach rozvádzať po celom objekte. Ešte horším následkom môžu byť baktérie, ktoré nájdu v tomto prostredí optimálne životné podmienky. Pri odvádzaní kondenzátu treba počítať pri potrubnom vedení so spádom k sifónu na odvod kondenzátu, prípadne ku kondenzačnej zbernej šachte. Aj pri použití potrubia s nedostatočnou pevnosťou sa prejavujú problémy so zhromažďujúcou sa vodou v najnižších miestach potrubia, pričom baktérie tam môžu spôsobiť hnilobný pach, ktorý sa rozšíri cez ventilačné zariadenie do celého domu.
Rotačný výmenník tepla na rekuperáciu energie
Mnohé budovy potrebujú zvonka neustálu výmenu čistého vzduchu s kontaminovaným vzduchom vytváraným v budove. To je pre udržiavanie konkrétnych podmienok vnútorného vzduchu životne dôležité pre zdravie a pohodlie obyvateľov. Tu sa však objavuje problém, pretože požiadavky na teplotu a vlhkosť vnútorného vzduchu sú často iné ako tie, ktoré sa nachádzajú vonku. Prúdiaci vzduch musí byť upravený tak, aby bol vhodný na prenos do budovy, čo môže vyžadovať veľa energie - v skutočnosti chladenie predstavuje obrovskú časť spotreby energie na celom svete.
Rotačné výmenníky tepla (tiež tepelné kolesá, môžete sa stretnúť aj so skratkou ERV) sú neoddeliteľnou súčasťou vykurovania, vetrania a klimatizácie (HVAC).
Koncept rotačného výmenníka tepla (ERV) je jednoduchý. V mieste ventilačného systému budovy, kde čerstvý vzduch a odpadový vzduch v súčasnosti plynú proti sebe, ale vedľa seba, je možné umiestniť rotačný výmenník tepla (ERV) do ventilačného systému tak, že polovica bude vystavená čerstvému prúdiacemu vzduchu a druhá polovica na kontaminovaný exkurzný vzduch. To umožňuje rotačnému výmenníku tepla (ERV) absorbovať požadované teplotné a vlhkostné pomery vzduchu (ktorý bol upravený tak, aby bol vhodný pre budovu) a prenášať ich do prúdiaceho vzduchu. Týmto spôsobom je prúdiaci vzduch prispôsobený tak, aby bol blízko požadovanej teploty a vlhkosti. Tento proces je pasívny a môže výrazne znížiť energetické a finančné náklady na používanie novej energie a vlhkosti na úpravu prúdiaceho vzduchu. Kolesá na rekuperáciu energie môžu za určitých podmienok znížiť energetickú náročnosť úpravy prúdiaceho vzduchu až o 95 % (Fischer 1998).
Ako to funguje
Zákon zachovania energie vo fyzike hovorí, že v izolovanej fyzikálnej sústave je celková energia nemenná, čiže nie je funkciou času. Inými slovami energia nevzniká a nezaniká, ale sa len premieňa z jednej formy energie na druhú formu energie či na iné formy energií.
Rotačný výmenník tepla (ERV) je vyrobený z komplexnej mriežky, z citlivej kovovej zliatiny absorbujúcej energiu, ktorá je zvyčajne potiahnutá látkou absorbujúcou vlhkosť, ako je silikagél alebo molekulové sito. Voštinová matrica z kovu a materiálu absorbujúceho vlhkosť maximalizuje povrchovú plochu, cez ktorú vzduch prechádza, aby sa optimalizovala plocha pre prenos energie. Keď prúdiaci vzduch prechádza cez rotačný výmenník tepla (ERV), exponovaná polovica kolesa absorbuje citlivú a latentnú energiu zo vzduchu a potom túto energiu prenáša, keď sa pomaly otáča, aby bola vystavená a prenesená do prúdiaceho vzduchu, ktorý sa má uvoľniť.
Fyzikálne vlastnosti rotačného výmenníka tepla (ERV) potom umožňujú jeho nastavenie tak, aby sa buď ohrieval, alebo ochladzoval, ako aj zvlhčoval alebo vysušoval prúdiaci vzduch do budovy. Táto schopnosť nastavenia je rozhodujúca pre funkčnosť rotačného výmenníka tepla (ERV) v rôznych ročných obdobiach. V horúcom a vlhkom lete možno ERV použiť na pasívne ochladzovanie a zbavovanie sa vlhkosti vzduchu prúdiaceho do budovy a v zime potom možno použiť ERV na zohrievanie a zvlhčovanie vzduchu prúdiaceho do budovy.
Typy rotačných výmenníkov tepla
Existujú tri základné typy ERV. Doteraz boli diskutované také ERV, ktoré sú schopné absorbovať a prenášať citlivú a latentnú energiu (kolesá na obnovenie entalpie). Existujú však dva ďalšie typy: ERV, ktorý je navrhnutý tak, aby sa vysporiadal iba so zmyslovou energiou (čisto prenos tepla; ventilátor s rekuperáciou tepla HRV), a tie, ktoré iba prenášajú latentnú energiu (iba vlhkosť).
Tieto dva typy, ktoré sa zaoberajú iba jedným aspektom prenosu energie, sú často lacnejšie alebo ľahšie realizovateľné. V niektorých prípadoch môže byť medzi vnútorným a vonkajším vzduchom hlavným problémom iba relatívna vlhkosť alebo teplota. V týchto prípadoch sa možno rozhodnúť pre konkrétnu formu ERV, ktorá sa zaoberá vhodným typom zhodnocovania energie.
Potreba ERV je predovšetkým ich úspora energie, čo v konečnom dôsledku výrazne znižuje náklady na energiu. Kolesá na rekuperáciu energie vrátia náklady na ich inštaláciu do troch rokov.
Úspora energie a zelené technológie sú v legislatíve moderné a povinné, takže ERV a podobné energeticky úsporné technológie HVAC sú veľmi zaujímavé a dôležité pre celý dnešný svet. S rastúcimi zdravotnými a bezpečnostnými predpismi na všetkých verejných pracoviskách, od škôl cez reštaurácie až po továrne, sa čoraz viac zameriava na systémy HVAC a ich úlohu v oblasti zdravia a pohodlia.
Kľúčovou zmenou v predpisoch bolo zvýšenie objemu a rýchlosti prúdenia čerstvého vzduchu do a von z budov. To predstavuje značnú výzvu regulácie kvality a vlastností (teplota a relatívna vlhkosť) oveľa väčších objemov prúdiaceho vzduchu. Tradične táto spotreba energie na úpravu prúdiaceho vzduchu nebola dobre regulovaná a často sa nezávisle chladila, aby sa regulovala vlhkosť, a potom sa znova ohrievala, aby sa regulovala teplota. Bolo to obrovské plytvanie energiou.
Výmenník tepla v systémoch tepelných čerpadiel

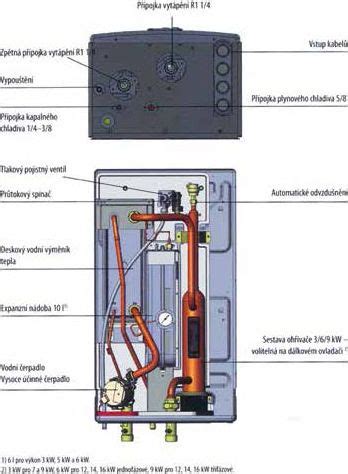

Systémy tepelných čerpadiel vzduch-voda sú čoraz populárnejšie na poskytovanie energeticky účinného vykurovania a prípravy teplej vody. Jednou z najdôležitejších súčastí týchto systémov je výmenník tepla - kritické rozhranie, kde sa tepelná energia prenáša z chladiva do vody. Efektívny prenos tepla je kľúčom k účinnosti a spoľahlivosti systému.
Čo je výmenník tepla?
Výmenník tepla je zariadenie, ktoré prenáša tepelnú energiu medzi dvoma tekutinami - v tomto prípade medzi horúcim chladiacim plynom a vodou - bez toho, aby tieto dve tekutiny prišli do priameho kontaktu. V systémoch vzduch-voda umožňuje výmenník tepla tepelnému čerpadlu dodávať ohriatu vodu na vykurovanie miestností (napr. podlahové systémy, radiátory) a aplikácie teplej úžitkovej vody.
Tepelné čerpadlá vzduch-voda pracujú v chladiacom cykle. Výmenník tepla, tiež známy ako kondenzátor, je miesto, kde stlačený plyn chladiva uvoľňuje svoje teplo do vody v systéme.
Prijíma teplo z chladiva
Potom, čo chladivo absorbuje teplo z vonkajšieho vzduchu a stlačí sa na vysokú teplotu, prúdi do výmenníka tepla.
Prenáša teplo do vody
Chladiaci plyn s vysokou teplotou prechádza špirálami vo výmenníku tepla. Voda prúdi okolo týchto hadov alebo cez sekundárny doskový výmenník a absorbuje teplo bez zmiešania s chladivom.
Kondenzuje chladivo
Keď chladivo stráca teplo do vody, ochladzuje sa a kondenzuje z plynu na kvapalinu - čím sa pripravuje na ďalšiu fázu cyklu.
Typy výmenníkov tepla v systémoch tepelných čerpadiel
- Doskové výmenníky tepla: Vyrobené z naskladaných kovových dosiek s kanálikmi na vodu a chladivo. Ponúkajú vysokú účinnosť prenosu tepla vďaka veľkej ploche. Kompaktné a široko používané v obytných jednotkách.
- Plášťovo-rúrkové výmenníky tepla: Chladivo prechádza vnútornou trubicou alebo špirálou, zatiaľ čo okolo nej prúdi voda. Často sa používa vo väčších alebo komerčných systémoch. Robustný dizajn, vhodný pre vysokotlakové aplikácie.
Materiály a kľúčové faktory
- Meď alebo nehrdzavejúca oceľ: Pre vysokú vodivosť a odolnosť proti korózii.
- Zliatiny hliníka: Niekedy sa používajú v kompaktných systémoch kvôli nákladovej efektívnosti.
- Titán (v zriedkavých prípadoch): Pre vysoko korozívne prostredia, ako sú aplikácie so slanou vodou.
Kľúčové faktory ovplyvňujúce výkon:
- Plocha povrchu prenosu tepla: Väčšia alebo optimalizovanejšia plocha povrchu zlepšuje účinnosť.
- Prietok vody: Musí byť správne vyvážený, aby absorboval dostatočné množstvo tepla.
- Teplota a tlak chladiva: Ovplyvňuje, koľko tepla je možné preniesť.
- Usadzovanie vodného kameňa a usadzovanie: Hromadenie minerálov môže časom znižovať účinnosť - pravidelná údržba je kľúčová.
Vysokokvalitný a dobre udržiavaný výmenník tepla môže výrazne zlepšiť COP (koeficient výkonu) tepelného čerpadla. Systém každoročne prepláchnite, aby ste odstránili usadeniny a zabránili tvorbe vodného kameňa. Skontrolujte poklesy tlaku, aby ste zistili upchatie alebo neefektívnosť. Skontrolujte koróziu alebo netesnosti. Používajte roztoky na úpravu vody, aby ste znížili tvorbu vodného kameňa.
Výmenník tepla je srdcom prenosu tepla v systéme tepelného čerpadla vzduch-voda. Efektívnym prenosom tepla z chladiva do vodného okruhu zaisťuje optimálny vykurovací výkon, spoľahlivosť systému a úsporu energie. Pochopenie jeho funkcie, potrieb údržby a úlohy v cykle tepelného čerpadla je nevyhnutné pre projektantov systémov, inštalatérov a majiteľov domov.
Typy priemyselných výmenníkov vzduchu a ich aplikácie
Priemyselné výmenníky vzduchu sa líšia konštrukciou a účelom použitia. Patria sem:
Vzduchové výmenníky tepla DC invertný ventilátor s rekuperáciou čerstvého vzduchu s tepelným čerpadlom
Tento typ zariadenia kombinuje funkcie kúrenia, chladenia, rekuperácie energie, vetrania a dezinfekcie. Má viacero filtrov pre čistotu vzduchu, voliteľný filter C-POLA na dezinfekciu vzduchu, predný EC ventilátor, DC invertorový kompresor, umývateľný krížový protiprúdový entalpický výmenník tepla a antikoróznu kondenzačnú misku s izolovaným a vodotesným bočným panelom.
Nástenné ventilátory s rekuperáciou energie
Sú určené pre jednoduchú inštaláciu pre vetranie v jednej miestnosti s rozlohou 15-50 m². Ponúkajú účinnosť spätného získavania tepla až 82 %, bezkartáčový jednosmerný motor s nízkou spotrebou energie, 8 rýchlostí a tichú prevádzku (22,6 - 37,9 dBA). Štandardne obsahujú filter s aktívnym uhlím, s účinnosťou čistenia PM2,5 až 99 %.
Kompaktný vysokoúčinný vertikálny rekuperátor tepla s horným portom
Tento typ má kompaktný dizajn s hornými otvormi, ovládanie je súčasťou balenia so 4 režimami prevádzky. Využíva EPP vnútornú štruktúru, protiprúdový výmenník tepla s účinnosťou rekuperácie tepla až 95 %, EC ventilátor a funkciu bypassu. Ovládanie je možné pomocou tela stroja alebo diaľkového ovládania. Je dostupný v ľavom alebo pravom type pre inštaláciu.
Ventilačný odvlhčovač s rekuperáciou tepla s doskovým výmenníkom tepla
Vybavený 30 mm penovou doskou, doskový výmenník tepla má účinnosť 50 % so zabudovanou odtokovou miskou. Disponuje EC ventilátorom s dvoma rýchlosťami a nastaviteľným prietokom vzduchu. Ponúka alarm tlakomeru a voliteľnú pripomienku výmeny filtra. Môže obsahovať vodné chladiace cievky na odvlhčovanie a má 2 vstupy vzduchu a 1 výstup vzduchu. Montuje sa na stenu a je dostupný vo flexibilnom ľavom alebo pravom type.
Vertikálny ventilátor s rekuperáciou energie s HEPA filtrami
Tento typ sa vyznačuje jednoduchou inštaláciou bez potreby stropného potrubia. Ponúka viacnásobnú filtráciu vrátane 99 % HEPA filtrácie, mierne pozitívny vnútorný tlak a vysokú účinnosť rekuperácie energie. Využíva vysokoúčinný ventilátor s jednosmernými motormi a LCD displej pre vizuálnu správu. Je dodávaný s diaľkovým ovládaním.
Rekuperačný ventilátor pre domácnosti s vnútorným čističom
Tento multifunkčný ventilátor s čističkou čerstvého vzduchu využíva vysokoúčinný krížový protiprúdový výmenník tepla s účinnosťou až 86 %. Obsahuje viacero filtrov s čistením PM2,5 do 99 % a je poháňaný energeticky úsporným jednosmerným motorom. Inštalácia a údržba sú jednoduché.
Nástenný bezkanálový rekuperátor tepla pre jednu miestnosť
Zariadenie udržiava regeneráciu tepla a rovnováhu vnútornej vlhkosti, čím zabraňuje nadmernej vlhkosti a tvorbe plesní. Znižuje náklady na kúrenie a klimatizáciu, zabezpečuje prívod čerstvého vzduchu a odsáva zatuchnutý vzduch. Spotrebúva málo energie a pracuje ticho. Využíva vysokoúčinný keramický regenerátor energie.
Rotačný odvlhčovač čerstvého vzduchu s rekuperáciou tepla
Má vnútornú izoláciu z gumovej dosky a celkové koleso s rekuperáciou tepla s účinnosťou citeľného tepla > 70 %. Používa EC ventilátor so 6 rýchlosťami a nastaviteľným prietokom vzduchu. Zabezpečuje vysokoúčinné odvlhčovanie a je určený na montáž na stenu. Môže obsahovať alarm tlakomeru alebo alarm výmeny filtra.
Vertikálne tepelné čerpadlo s rekuperáciou tepla
Vstavaný systém tepelného čerpadla umožňuje viacnásobné spätné získavanie energie a vyššiu účinnosť. V sezóne predaja môže fungovať ako čerstvá klimatizácia, dobrý partner s klimatizačným systémom. Zabezpečuje konštantnú reguláciu teploty a vlhkosti čerstvého vzduchu s reguláciou koncentrácie CO2, čistením škodlivých plynov a PM2,5 pre príjemnejší a zdravší čerstvý vzduch.
Rotačné výmenníky tepla
Citlivé tepelné koleso je vyrobené z hliníkových fólií s hrúbkou 0,05 mm. Celkové tepelné koleso je vyrobené z hliníkových fólií potiahnutých molekulovým sitom 3A s hrúbkou 0,04 mm.
Celkové výmenníky tepla s priečnym prietokom
Doskové rebrované výmenníky tepla s priečnym prietokom sa používajú v komfortných klimatizačných vetracích systémoch a technických klimatizačných vetracích systémoch. Prívodný a odvodný vzduch sú úplne oddelené, v zime sa rekuperuje teplo, v lete sa rekuperuje chlad.
Tepelné výmenníky s tepelnými rúrkami
Tieto výmenníky využívajú medenú trubicu s hydrofilným hliníkovým rebrom, čo zabezpečuje nízky odpor vzduchu, menej kondenzujúcej vody a lepšiu antikoróznu ochranu. Majú pozinkovaný oceľový rám pre dobrú odolnosť voči korózii a vyššiu životnosť. Tepelnoizolačná časť oddeľuje zdroj tepla a zdroj chladu. Špeciálna vnútorná štruktúra zmiešaného vzduchu zabezpečuje rovnomernejšie rozloženie prúdenia vzduchu a účinnejšiu výmenu tepla. Rôzne pracovné priestory sú navrhnuté rozumnejšie, špeciálna tepelnoizolačná časť zabraňuje úniku a krížovej kontaminácii privádzaného a odvádzaného vzduchu, čím zvyšuje účinnosť rekuperácie tepla o 5 % oproti tradičnému dizajnu. Vo vnútri tepelnej trubice je špeciálny fluorid bez korózie, čo zaisťuje bezpečnosť. Sú bez spotreby energie, bezúdržbové, spoľahlivé, umývateľné a s dlhou životnosťou.
Vysúšacie kolesá
Charakterizujú sa vysokou schopnosťou odstraňovania vlhkosti, sú umývateľné vodou, nehorľavé a môžu byť vyrobené podľa zákazníckych rozmerov. Majú flexibilnú konštrukciu.
Senzor CO2 na riadenie rekuperačného ventilátora
Senzor CO2 využíva technológiu detekcie infračerveného CO2 NDIR s rozsahom merania 400 - 2000 ppm. Je určený na detekciu kvality vnútorného vzduchu vo vetracích systémoch a je vhodný pre väčšinu obytných domov, škôl, reštaurácií, nemocníc atď.
Doskové výmenníky tepla Sensible Crossflow
Vyrobené z plochých hliníkových fólií s hrúbkou 0,12 mm, dva prúdy vzduchu prúdia krížovo. Sú vhodné pre vetrací systém miestností a priemyselný vetrací systém.
Porovnanie účinnosti výmenníka
Pri protiprúdovom zapojení môže účinnosť dosiahnuť viac ako 90 %. Doskové výmenníky tepla, ktoré sa skladajú z viacerých vrstiev dosiek, cez ktoré sa striedavo premáva horúce a studené médium, ponúkajú najväčšiu výmennú plochu. V prípade rozoberateľných výmenníkov sa namiesto spájky používajú gumové tesnenia. Zvýšením počtu dosiek sa dá jednoznačne navýšiť výkon výmenníka. Zároveň však platí, že účinnejšie výmenníky majú vyššie tlakové straty.
Pri paralelnom zapojení tlakové straty výrazne rastú. Väčšina výrobcov ponúka výmenníky s kanálikmi typu L, M alebo H, prípadne ich kombinácie. Turbulentné prúdenie vzniká pri Reynoldsovom čísle R > 150. Odporúčané šmykové napätie je 35-50 Pa, čo zaisťuje spätné strhávanie nečistôt. Pri riziku zanášania nepredimenzovávajte výmenník.
Výkon výmenníka možno regulovať zmenou prietoku. Nesprávne navrhnuté potrubie môže spôsobiť výrazne vyššie tlakové straty než samotný výmenník. Tlakové straty rastú v dôsledku armatúr vložených do potrubia. Príklad: pri šiestich kolenách na coulovom potrubí (Ø25 mm) ide o ekvivalentnú dĺžku: 6 × Ø25 × 25 = 3,8 metra.
Pre presné dimenzovanie odporúčame vyžiadať si výpočet pre konkrétny projekt. Pri vertikálnom postavení výmenníka sa odporúča namontovať vypúšťací ventil na spodnú časť spodného pripojenia a odvzdušňovací ventil na hornú časť (najvyšší bod).
Pri asymetrických modeloch (napr. pri výmenníku s nesusediacimi okruhmi) je vhodné už pri inštalácii zabezpečiť možnosť pripojenia na čistiaci okruh, aby nebolo nutné výmenník pri čistení odpájať.
