Priemyselné klimatizačné jednotky: Princíp fungovania kompresora a chladiaceho cyklu

Klimatizácia sa stala neoddeliteľnou súčasťou moderného bývania, ktorá zaisťuje optimálnu teplotu a komfort vo Vašom domove či v práci počas celého roka. Pochopenie toho, ako funguje klimatizácia, Vám pomôže pochopiť, na čo sa zamerať pri voľbe správneho systému aj ako sa oň starať. Klimatizácia je v podstate tepelné čerpadlo typu vzduch-vzduch, ktoré je schopné ochladiť budovu tým, že odoberá teplo z vnútorného vzduchu a prenáša ho von. Klimatizácia účinne chladí vnútorný priestor tým, že odstraňuje nadbytočné teplo a reguluje teplotu. Základným princípom klimatizácie je prenos tepla z vnútorných priestorov do vonkajšieho prostredia budovy pomocou fyzikálnych procesov a energie.

Klimatizácia pracuje na základe odovzdávania energie zmenou skupenstva chladiva v chladiacom okruhu. Chladivo kolujúce v systéme absorbuje nežiaduce teplo z interiéru a prečerpáva ho potrubným systémom do vonkajšej jednotky.

Okrem príjemnej teploty v miestnosti dokážu klimatizačné systémy aj odvlhčiť vzduch v miestnosti, a tým okrem iného zabraňujú vzniku plesní. Mnohé zariadenia tiež filtrujú a odvlhčujú vzduch v miestnosti. Funkčná klimatizačná jednotka dokáže výrazne zlepšiť kvalitu života.

Základné komponenty klimatizačného systému

Aby klimatizačný systém mohol efektívne fungovať, využíva systém pozostávajúci z nasledujúcich kľúčových komponentov:

• Kompresor
• Kondenzátor
• Expanzný ventil
• Výparník
• Chladivo
• Ventilátor

V prípade splitového typu klimatizácie sú tieto jednotky navzájom prepojené medeným potrubím. Chladivo mení svoje skupenstvo v závislosti od teploty a tlaku, cirkulujúc cez medené potrubie v uzavretom okruhu.

Výparník

Výparník je súčasťou vnútornej jednotky klimatizácie. Ide o výmenník tepla, v ktorom chladivo mení skupenstvo z kvapalného na plynné. Pri tomto procese pohlcuje teplo zo vzduchu v miestnosti, čím sa vzduch ochladzuje. Zároveň dochádza k zrážaniu vodnej pary na kvapky, ktoré sa odvádzajú preč. Výparník tak prispieva nielen k ochladeniu, ale aj k zníženiu vlhkosti vzduchu.

Kompresor

Kompresor je srdcom klimatizácie a nachádza sa vo vonkajšej jednotke. Jeho úlohou je nasávať nízkotlakové, nízkoteplotné chladivo v plynnom stave prúdiace z výparníka, stláčať ho, čím sa zvyšuje jeho tlak a teplota, a ďalej ho prečerpávať do kondenzátora. Kompresor zabezpečuje cirkuláciu chladiva v celom okruhu a je kľúčovým prvkom, ktorý udržiava nepretržitý cyklus chladenia.

Kondenzátor

Kondenzátor je výmenník tepla umiestnený vo vonkajšej jednotke klimatizácie. Horúce stlačené chladivo privedené z kompresora tu odovzdáva svoje teplo okolitému vzduchu. Ventilátor zabezpečuje prúdenie vzduchu cez potrubie s chladivom a odoberá mu tak teplo. Tým sa chladivo ochladzuje a mení späť na kvapalinu. Celý proces sa nazýva kondenzácia.

Expanzný ventil

Expanzný ventil reguluje prietok chladiva medzi kondenzátorom a výparníkom. Keď chladivo opustí kondenzátor, je v kvapalnom skupenstve a pod vysokým tlakom. Expanzný ventil znižuje tlak chladiva, čím spôsobí jeho ochladenie pred vstupom do výparníka. Tento tlakový pokles je nevyhnutný na to, aby mohlo chladivo v následnom kroku opäť absorbovať teplo zo vzduchu v miestnosti. Ventil tým zabezpečuje efektívne fungovanie celého chladiaceho cyklu.

Chladivo

Chladivo je látka v klimatizácii, ktorá cirkuluje v uzavretom okruhu. Má schopnosť meniť skupenstvo - z kvapaliny na plyn a späť - pri relatívne nízkych teplotách a tlakoch. Vo výparníku chladivo absorbuje teplo zo vzduchu v miestnosti a mení sa pritom na plyn. Tento proces umožňuje efektívne chladenie vzduchu a zároveň znižuje jeho vlhkosť, pretože pri ochladzovaní vzduchu dochádza k zrážaniu vodnej pary. Moderné klimatizácie využívajú pokročilé chladiace médium, ktoré je environmentálne šetrné a vysoko efektívne.

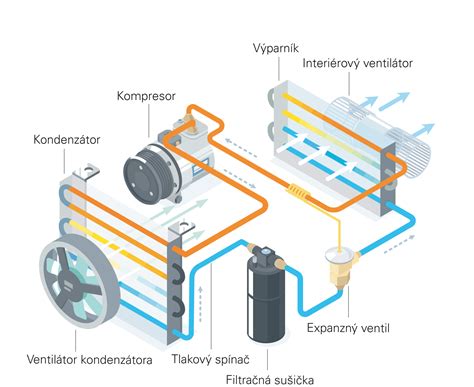

Chladiaci cyklus krok za krokom

Celý cyklus fungovania klimatizácie je nepretržitý proces prenosu tepla:

1. Nasávanie teplého vzduchu: Vnútorná jednotka nasaje teplý vzduch z interiéru.
2. Absorpcia tepla vo výparníku: Teplý vzduch prechádza cez výparník, kde chladivo mení skupenstvo z kvapalného na plynný stav a pohlcuje teplo. Odparovaním vzniká chlad, ktorý vnútorná jednotka pomocou ventilátora prúdi do priestoru.
3. Kompresia chladiva: Kompresor nasáva odparené chladivo v plynnom stave a stláča ho, čím sa zvyšuje jeho tlak a teplota. Kompresor zvyšuje tlak klimatizačného chladiva z 2 na približne 16 barov.
4. Odovzdanie tepla v kondenzátore: Horúce stlačené chladivo smeruje do kondenzátora vo vonkajšej jednotke, kde odovzdá teplo do okolitého vzduchu a mení skupenstvo na kvapalné. Kondenzátor odvádza teplo z interiéru a vzduch cez potrubie prúdi, kde sa nachádza chladivo.
5. Zníženie tlaku expanzným ventilom: Kvapalné chladivo ďalej smeruje k expanznému ventilu, ktorý znižuje jeho tlak, čím sa chladivo ochladí pred vstupom do výparníka. Expanzný ventil prevedie chladivo z kvapalného do plynného skupenstva tak, že zníži jeho tlak z približne 16 na 2 bary.
6. Opakovanie cyklu: Ochladené chladivo sa opäť vracia do výparníka, aby odobralo ďalšie teplo, a cyklus sa neustále opakuje.

Kompresor - Srdce klimatizačného systému

Kompresor je kľúčovou súčasťou každého chladiaceho systému, vrátane priemyselných klimatizačných jednotiek. Zabezpečuje cirkuláciu chladiva a zvyšuje jeho tlak a teplotu, čo je nevyhnutné pre celý chladiaci cyklus. Kompresor (riadený termostatom) je „srdcom“ systému. Kompresor funguje ako čerpadlo a spôsobuje prietok chladiva cez systém.

Princípy stláčania plynu: nútený obeh a dynamická kompresia

Predtým, ako sa dozviete o rôznych kompresoroch a metódach kompresie, je dôležité predstaviť dva základné princípy kompresie plynu. Existujú dva všeobecné princípy stláčania vzduchu alebo plynu, ktoré sa využívajú v kompresoroch: kompresia s núteným obehom (objemové kompresory) a dynamická kompresia (turbokompresory). Každý princíp má svoje výhody a je vhodný pre rôzne aplikácie.

Kompresia s núteným obehom (objemové kompresory)

Pri kompresii s núteným obehom sa vzduch nasáva do jednej alebo viacerých kompresných komôr, ktoré sa potom uzatvárajú zo vstupného otvoru. Postupne sa objem každej komory zmenšuje a vzduch sa stláča vnútri. Keď tlak dosiahne navrhnutý zabudovaný tlakový pomer, otvorí sa port alebo ventil. Kompresory s núteným obehom poskytujú konzistentný prietok vzduchu bez ohľadu na tlak v systéme a dosahujú vyššie tlakové pomery aj pri nižších otáčkach. Sú ideálne pre menšie, stabilné aplikácie, ako je výroba a automobilový priemysel. Zdvihový objem je objem valca, ktorý piest prejde počas stupňa sania. Vôľový objem je objem pod vstupnými a výstupnými ventilmi vývodu a nad piestom. Rozdiely medzi zdvihovým objemom a objemom sania sú spôsobené expanziou vzduchu, ktorý zostáva v čistom objeme pred začiatkom sania.

Medzi najčastejšie typy objemových kompresorov patria:

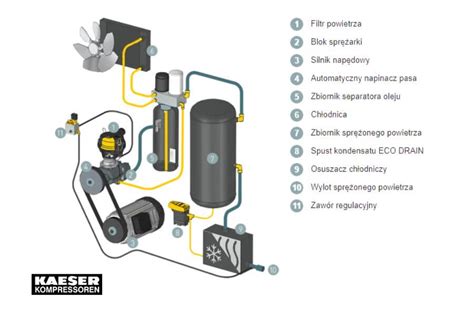

• Piestové kompresory: Cyklistická pumpa je najjednoduchším príkladom núteného obehu. Vzduch sa nasáva do valca a stláča sa pohyblivým piestom. Rovnaký princíp činnosti majú aj piestové kompresory. Ak sa na stláčanie používa len jedna strana piesta, ide o jednočinný kompresor. Ak sa používa horná aj spodná strana piesta, ide o dvojčinný kompresor. Piestové kompresory klimatizácie, ktoré majú často predĺženú konštrukciu, ponúkajú vysoký výkon a spoľahlivosť pri stláčaní chladív. Ventily nie sú nikdy úplne utesnené a vždy existuje určitý stupeň netesnosti medzi obrubou piestu a stenou valca. Okrem toho sa ventily nemôžu úplne otvoriť a zatvoriť bez minimálneho oneskorenia, čo má za následok pokles tlaku pri prúdení plynu cez kanály.
• Rotačné skrutkové kompresory: Tieto kompresory poskytujú spoľahlivosť, 100 % prevádzkový cyklus, nízku hlučnosť a úsporu energie.
• Bezolejové špirálové kompresory: Kompresory radu SF+ vrátane regulátora Elektronikon® poskytujú čistý vzduch bez oleja pre kritické aplikácie. Sú kompaktné, tiché, nákladovo efektívne a ľahko sa používajú.

Dynamická kompresia (turbokompresory)

Pri dynamickej kompresii sa vzduch nasáva medzi lopatky rýchlo rotujúceho kompresného obežného kolesa a urýchľuje sa na vysokú rýchlosť. V dynamickom kompresore sa tlak zvyšuje počas prúdenia plynu. Prúdiaci plyn sa zrýchľuje na vysokú rýchlosť pomocou rotujúcich lopatiek na obežnom kolese. Ich prietok a tlak sa menia s prevádzkovými otáčkami, vďaka čomu sú vhodné pre veľkoobjemové aplikácie, ako je výroba energie a HVAC.

V závislosti od použitého hlavného smeru prúdenia plynu sa tieto kompresory nazývajú radiálne alebo axiálne kompresory. Všetky otáčky obežného kolesa majú hornú a dolnú hranicu prietoku. Horná hranica znamená, že otáčky prúdenia plynu dosiahnú sonické otáčky. Dolná hranica znamená, že protitlak sa stáva väčším ako nárast tlaku kompresora, čo znamená spätný tok vo vnútri kompresora.

Pohon kompresora

Kompresor klimatizácie je spravidla poháňaný klinovým alebo klinovo-rebrovým remeňom, ktorý je spojený s motorom (napríklad vo vozidlách). Elektrické kompresory klimatizácie sú vo všeobecnosti navrhnuté ako uzavretá kompaktná jednotka pozostávajúca z elektromotora s priamym pohonom, kompresora a chladiaceho okruhu.

Typy klimatizačných systémov pre priemyselné a komerčné prostredia

Klimatizačné systémy sa zásadne líšia svojím vybavením, výkonom, inštaláciou a konštrukciou. Pre priemyselné a rozsiahle komerčné aplikácie sa často používajú špecifické typy jednotiek. Na trhu sa môžeme stretnúť aj s klimatizáciami bez vonkajšej jednotky, v takom prípade hovoríme o kompaktnej klimatizácií.

Split systémy (Multisplit)

Monosplit klimatizácie pozostávajú z dvoch hlavných jednotiek - vonkajšej a vnútornej. Sú vhodné na chladenie alebo vykurovanie jednej miestnosti alebo menšieho priestoru. Ideálne riešenie do menších bytov a domov, prípadne do budov, kde stačí vychladiť len jednu miestnosť.

Multisplit systémy majú jednu vonkajšiu jednotku napojenú na viac vnútorných jednotiek (zvyčajne 2 až 5), ktoré môžu byť inštalované v rôznych miestnostiach. Systém je ideálny pre väčšie byty, rodinné domy alebo menšie komerčné priestory, kde treba klimatizovať viac miestností naraz.

Kanálové klimatizačné jednotky

Kanálové klimatizačné jednotky, často nazývané aj kanálové klimatizačné systémy, sú špeciálne navrhnuté na inštaláciu v komerčných a niekedy aj v niektorých rezidenčných prostrediach, kde je potrebné chladiť alebo kúriť veľké alebo viacero miestností. Tieto jednotky sú skryté v stropných dutinách alebo nad podhľadovými stropmi a distribuujú vzduch cez kanály do rôznych miestností. Sú bežným riešením v komerčných budovách, ako sú kancelárie, obchody, reštaurácie, hotely, iné verejné priestory a dokonca aj v priemyselných objektoch a továrňach, kde je potrebné udržiavať špecifické teplotné podmienky pre výrobu alebo skladovanie produktov. Používajú sa aj v školách, univerzitách a iných vzdelávacích inštitúciách.

Kazetové klimatizačné jednotky

Kazetové klimatizačné jednotky sú špeciálne navrhnuté pre inštaláciu v stropných dutinách a sú ideálne pre miestnosti, kde je požadované rovnomerné chladenie alebo kúrenie. Tieto jednotky majú diskrétny dizajn a sú schované nad podhľadovými stropmi, čo zabezpečuje esteticky príjemné riešenie. Sú bežným riešením pre klimatizáciu kancelárskych priestorov, maloobchodných obchodov, obchodných centier a reštaurácií. Kazetové klimatizačné jednotky sú vhodné pre miestnosti, kde je dôležité udržiavať pohodlnú teplotu a kde estetika interiéru má významný vplyv.

Podstropné klimatizačné jednotky

Podstropné klimatizačné jednotky sa často využívajú v rôznych prostrediach, kde je požadované diskrétne chladenie alebo kúrenie. Ich špecifický dizajn umožňuje inštaláciu pod stropom, čím sa minimalizuje vizuálny vplyv na interiér miestnosti. Sú výborné do rozľahlých miestností s vysokými stropmi.

Centrálne systémy

Centrálne systémy sú určené pre veľké budovy, kancelárie alebo komerčné priestory. Fungujú na princípe rozvodu ochladeného vzduchu cez vzduchové kanály do viacerých miestností alebo zón.

Moderné technológie a funkcie

Moderné klimatizačné jednotky disponujú pokročilými technológiami a funkciami, ktoré zvyšujú ich efektivitu, komfort a energetickú úspornosť. Celý systém je riadený elektronickými komponentmi, ktoré zabezpečujú optimálnu prevádzku a energetickú účinnosť aj úspornosť.

Inverter technológia

Moderné klimatizácie sú vybavené inverter technológiou, ktorá umožňuje plynulé prispôsobovanie výkonu kompresora aktuálnym podmienkam. Namiesto neustáleho zapínania a vypínania pracuje kompresor nepretržite, ale s meniacou sa intenzitou. Vďaka tomu klimatizácia spotrebuje menej energie, udržiava stabilnú teplotu bez výrazných výkyvov, je tichšia a má dlhšiu životnosť. Klimatizácie s invertorovou technológiou pracujú „inteligentnejšie“ alebo rovnomernejšie ako klimatizácie bez zabudovaného invertora. Neustále upravujú výstupný výkon tak, aby zodpovedal dopytu: krátko pred dosiahnutím nastavenej teploty klimatizačný systém zníži rýchlosť otáčok kompresora.

Filtrovanie a úprava vzduchu

Najnovšie modely sú často vybavené pokročilými filtrami, ktoré výrazne zlepšujú kvalitu vzduchu v interiéri. Bežné sú HEPA filtre, ktoré zachytávajú jemné prachové častice, peľ, baktérie a vírusy, čím prispievajú k zdravšiemu prostrediu. Ionizátory uvoľňujú záporné ióny, ktoré viažu alergény a prach, čím vzduch čistia a osviežujú. Niektoré modely ponúkajú aj filtre s vitamínom C, ktoré pozitívne vplývajú na pokožku a dýchacie cesty, alebo pachové filtre, ktoré eliminujú zápachy z varenia či domácich zvierat. Klimatizačný systém mení teplotu, vlhkosť a kvalitu vzduchu, ktorý dýchate. Funguje to tak, že odvádza teplo zo vzduchu v miestnosti, odvádza vzduch von a nahradzuje ho čerstvým vonkajším vzduchom, ktorý prechádza vzduchovým filtrom.

Funkcie vykurovania a odvlhčovania

Moderné klimatizácie dokážu nielen znižovať teplotu, ale aj regulovať vlhkosť vzduchu, čím vytvárajú ideálne podmienky. Odvlhčovanie sa deje počas procesu chladenia: ventilátor smeruje teplý vlhký vzduch v miestnosti cez takzvané chladiace rebrá, v ktorých cirkuluje chladiaca kvapalina. Chladenie zabezpečuje, že vzduch má menšiu schopnosť zadržiavať vlhkosť, čo vedie ku kondenzácii čiastočiek vody. Kondenzát sa zhromažďuje v zariadení a odvádza sa preč. Vysušený vzduch sa vypúšťa späť do miestnosti. Moderné klimatizačné systémy s vhodnou funkčnosťou merajú vlhkosť a možno ich regulovať podľa individuálnych potrieb obyvateľov. Ak má klimatizačný systém funkciu ohrevu, umožňuje zariadeniu obrátiť smer chladiaceho okruhu pomocou štvorcestného prepínacieho ventilu. Klimatizačný systém potom odoberá teplo z vonkajšieho vzduchu - aj pri nízkych vonkajších teplotách do -15°C - a odvádza ho dovnútra.

Inteligentné ovládanie a energetická účinnosť

Moderné klimatizácie ponúkajú rôzne funkcie pre pohodlie používateľov, ako sú tiché režimy prevádzky. S wi-fi pripojením a smart ovládaním je možné klimatizáciu riadiť na diaľku cez mobilnú aplikáciu, kde sa dajú nastaviť teplota, režimy alebo časovače. Tieto funkcie umožňujú plánovanie zapnutia a vypnutia klimatizácie podľa denného režimu, čo šetrí energiu a zvyšuje komfort. Integráciou do systému inteligentnej domácnosti možno ušetriť veľa energie - klimatizačné systémy ťažia z toho, že sú spojené so senzormi, ktoré napríklad zisťujú, či je miestnosť obsadená alebo či bolo otvorené okno. Pravidlá automatizácie ponúkajú ďalšie možnosti. Kombináciou klimatizácie s fotovoltickým systémom môžete v lete výrazne znížiť spotrebu energie klimatizačných jednotiek, najmä preto, že veľmi horúce dni zvyčajne poskytujú dobré podmienky na výrobu elektrickej energie pomocou solárnych panelov.

Údržba a servis kompresora a systému

Či sa jedná o Vaše auto, práčku, umývačku riadu alebo aj topánky, základná údržba a starostlivosť predlžuje životnosť všetkému a je známe, že šetrí náklady na servis, opravu aj priskorý nákup nových vecí. Ako funguje klimatizácia počas celého roka a koľko Vám vydrží v top forme, závisí aj od Vás a miery starostlivosti, ktorú jej venujete. Servisovaná klimatizácia si plní svoju funkciu spoľahlivo dlhé roky. Rôzne klimatizačné jednotky vyžadujú rôznu úroveň údržby. Pokiaľ sa využívajú intenzívne, môžu vyžadovať výmenu vzduchového filtra aj každý mesiac.

Význam údržby

Správne dimenzovanie systému v rámci obhliadky predstavuje základ budúcej úspešnej montáže klimatizácie. Profesionálna firma vykoná detailný výpočet chladiacej potreby miestnosti, vyberie správny model a zabezpečí tak optimálny výkon klimatizácie počas celého roka. Odborná inštalácia zaisťuje správne umiestnenie jednotiek, pričom ideálne umiestnenie vnútornej a vonkajšej jednotky je kľúčové pre maximálnu efektivitu celého systému. Kvalitné vedenie chladiaceho potrubia je neoddeliteľnou súčasťou odbornej montáže, ktorá zahŕňa správnu izoláciu a vedenie medených rozvodov, aby ste sa vyhli únikom chladiva. Certifikovaní pracovníci zabezpečia elektrické pripojenie podľa noriem s príslušnými istiacimi prvkami, čím sa minimalizujú bezpečnostné riziká. Kvalitná inštalácia eliminuje aj riziko hlučnosti, vibrácií, úniku chladiva a predčasného opotrebovania.

Energetická optimalizácia prostredníctvom správnej inštalácie môže znížiť energetickú spotrebu až o 30% v porovnaní s nekvalitnou montážou. Je dôležité čistiť filtre aspoň raz mesačne - pri intenzívnom používaní aj častejšie. Servisný technik skontroluje množstvo a čistotu chladiva, môžete ho zavolať pravidelne raz za rok alebo v prípade potreby.

Príčiny zlyhania kompresora

Pokiaľ klimatizácia už nefunguje tak, ako má, môže to byť spôsobené chybným kompresorom klimatizácie. V takom prípade sa výkon a účinnosť klimatizačného systému obnoví montážou nového kompresora. Výmena kompresora klimatizácie môže byť potrebná z rôznych dôvodov, či už z dôvodu opotrebovania, mechanického poškodenia alebo netesností. Kompresor klimatizácie sa časom opotrebuje a jeho účinnosť a výkon sa zníži. Kompresor môže byť ovplyvnený vonkajšími vplyvmi, napríklad poškodením pri náraze alebo vnútornými poruchami.

Postup výmeny kompresora

Pri výmene kompresora je potrebné dodržať presný postup, aby sa zabezpečila správna funkčnosť a dlhá životnosť nového komponentu:

1. Ochrana a vypúšťanie chladiva: Prvým krokom pri vypúšťaní chladiaceho systému je obliecť si ochranný odev, aby sa minimalizovali možné riziká. Pri použití servisnej jednotky klimatizácie sa chladivo vypustí do nádrže s novým chladivom, pričom sa zachovajú jeho vlastnosti, pokiaľ nie je kontaminované.
2. Vysávanie systému: Po odčerpaní chladiva sa odporúča systém dôkladne vysať, aby sa odstránila prípadná vlhkosť vzduchu.
3. Demontáž a preplachovanie: V závislosti od polohy kompresora môže byť potrebné odstrániť iné komponenty alebo kryty, aby ste získali prístup. Celý klimatizačný systém by sa mal dôkladne prepláchnuť, aby sa odstránili nečistoty, zvyšky alebo triesky. Na rozpustenie usadenín a vyčistenie systému sa používajú preplachovacie kvapaliny. V závislosti od stupňa znečistenia sa môžu použiť chladivá R134a alebo R1234yf alebo špeciálny preplachovací roztok. Expanzné alebo škrtiace ventily a sušiče filtrov nemožno preplachovať.
4. Ochrana nového kompresora: Na ochranu nového kompresora pred prípadnými kovovými úlomkami sa odporúča použiť filtračné sitá v sacom potrubí, aby sa zabránilo ďalšiemu poškodeniu. Tie sa musia po skončení prevádzky opäť odstrániť. To umožňuje skontrolovať, či sa v systéme nenachádzajú cudzie telesá alebo triesky. Po prepláchnutí sa musia dôkladne odstrániť všetky zvyšky preplachovacieho roztoku, aby sa zabezpečilo, že v systéme nezostanú žiadne zvyšky.
5. Kontrola oleja: Množstvo a viskozitu oleja je potrebné pred inštaláciou skontrolovať podľa pokynov výrobcu a v prípade potreby doplniť. Olej sa vypúšťa a dopĺňa prostredníctvom „vypúšťacej zátky oleja“, ktorá je na tento účel k dispozícii. Tu treba rozlišovať medzi elektricky a mechanicky poháňanými kompresormi.
6. Výmena ďalších komponentov: Po poškodení kompresora odporúčame vymeniť sušič a expanzný ventil, pretože ich nemožno prepláchnuť. Tieto komponenty sa pripravujú pred inštaláciou.
7. Inštalácia a skúška tesnosti: Nové komponenty sa inštalujú v opačnom poradí ako pri demontáži namontovaním a utiahnutím skrutiek, skrutkových spojov alebo svoriek v súlade s pokynmi výrobcu. Po montáži nových komponentov sa vykoná skúška tesnosti chladiaceho systému pomocou servisnej jednotky klimatizácie alebo stlačením formovacieho plynu.
