Termostat je veľmi dôležitou súčasťou chladiaceho systému vozidla. Predstavte si ho ako tichého hrdinu, ktorý udržiava „srdce“ vášho vozidla - motor - v dokonalej rovnováhe. Tento šikovný malý prístroj neúnavne riadi tok chladiacej kvapaliny, zabezpečujúc, aby motor pracoval v ideálnej teplote. Je to automatické zariadenie na reguláciu teploty, ktoré zvyčajne obsahuje komponenty snímajúce teplotu. Otvára a vypína tok chladiacej kvapaliny rozšírením alebo kontrakciou, čím automaticky upravuje množstvo vody vstupujúceho do chladiča podľa teploty chladiva a mení rozsah cirkulácie chladiacej kvapaliny na reguláciu chladiacej kapacity chladiaceho systému.
Princíp fungovania termostatu
Princíp fungovania termostatu je založený na zmršťovaní a rozpínaní špeciálnej voskovej náplne. V súčasnosti je hlavným používaným termostatom voskový termostat, ktorý je riadený vnútorným parafínom prostredníctvom princípu tepelnej rozťažnosti a kontrakcie. Vosk vo voskovej kapsule reaguje na zmeny teploty:
- Studený motor: Keď je motor studený, termostat je v zatvorenej pozícii. Vosková kapsula, ktorá obsahuje termo rozpínajúci sa vosk, je v tomto stave zmrštená a ventil termostatu zabraňuje prechodu chladiacej kvapaliny do chladiča. Chladiaca kvapalina cirkuluje len v malom okruhu, obchádzajúc chladič, aby sa motor rýchlejšie zahrial. Týmto sa urýchli ohrev motora.
- Zahrievanie motora: Ako sa motor zahrieva, vosk vo voskovej kapsule sa začne rozpínať. Keď teplota chladiacej kvapaliny dosiahne predpísanú hodnotu, začne sa parafín roztaviť a postupne sa stáva tekutým. Objem parafínu sa zvyšuje a gumová rúrka sa skomprimuje, aby sa zmenšila. Zatiaľ čo sa gumová rúrka zmršťuje, tlačí tlačnú tyč smerom nahor a tlačová tyč tlačí ventil smerom dozadu, aby otvoril ventil.
- Optimálna pracovná teplota: Keď motor dosiahne svoju optimálnu pracovnú teplotu (často okolo 90°C), termostat je úplne otvorený. Tým umožní chladiacej kvapaline cirkulovať cez chladič, kde sa ochladí a následne sa vracia späť do motora.
Tento proces zabezpečuje, že motor nie je ani prehriaty, ani príliš studený, čo je kľúčové pre jeho dlhú životnosť a efektívnu prevádzku. Termostat je vyrobený z tenkého mosadzného plechu.
Malý a veľký chladiaci okruh
Väčšina automobilov disponuje dvoma chladiacimi okruhmi, ktoré termostat reguluje:
- Malý okruh: Keď je pracovná teplota motora nízka (pod 70 stupňov C), termostat automaticky zatvára prístup k radiátoru a otvára prístup k čerpadlu. Chladiaca voda z vodného plášťa vstupuje do čerpadla priamo cez hadicu a privádza sa do vodného plášťa cez čerpadlo na recykláciu. V tomto okruhu chladiaca kvapalina cirkuluje len v rámci motora a ohrevu interiéru (cez radiátor kúrenia), pričom obchádza hlavný chladič motora. Tento okruh je aktívny, kým sa motor nezohreje na prevádzkovú teplotu. Vzhľadom na to, že chladiaca voda z vykurovacieho telesa nevyžaruje, môže pracovná teplota motora rýchlo stúpať.
- Veľký okruh: Keď sa motor zohreje a teplota chladiacej kvapaliny dosiahne predpísanú hodnotu (nad 80 stupňov C), termostat automaticky zatvorí priechod čerpadla a otvorí priechod do chladiča. Chladiaca voda z vodného plášťa vyžaruje radiátor a potom sa posunie do vodného plášťa vodným čerpadlom, čím sa zabezpečuje efektívne chladenie. Horúca kvapalina sa v chladiči ochladí a vráti sa do motora, aby znížila jeho teplotu.
Ak je pracovná teplota motora medzi 70 °C a 80 °C, sú súčasne prítomné veľké a malé okruhy. To znamená, že časť chladiacej vody cirkuluje vo veľkých okruhoch, zatiaľ čo druhá časť chladiacej vody cirkuluje v malých okruhoch. Funkcia automobilového termostatu sa musí vypnúť predtým, ako teplota vozidla dosiahne normálnu teplotu. V tomto okamihu sa chladiaca kvapalina motora vracia k motoru cez vodné čerpadlo a cirkuluje v motore, aby sa motor rýchlo zahrial. Keď teplota prekročí normálnu hodnotu, chladiaca kvapalina sa môže otvoriť a cirkulovať v celom okruhu chladiča nádrže na vodu, aby sa rýchlo rozptýlilo teplo.
Systém chladenia motora / ako funguje? (3D animácia)

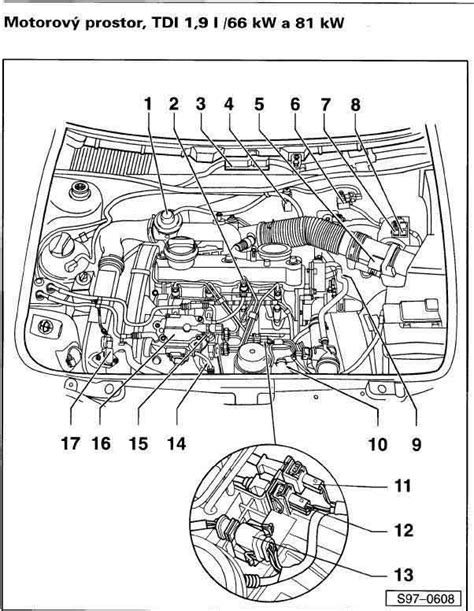

Lokalizácia termostatu vo vozidle
Termostat sa vo väčšine automobilov nachádza na jednom z dvoch miest:
- Na konci hornej chladiacej hadice: Často je umiestnený tam, kde horná chladiaca hadica vychádza z chladiča a pripája sa k bloku motora.
- V termostatovom puzdre: Niekedy je termostat ukrytý v špeciálnom puzdre pripevnenom k bloku motora, často v blízkosti vodného čerpadla, v hornej časti hlavy, vedľa vodného čerpadla.
Väčšina termostatov je usporiadaná vo výtokovej rúre hlavy valca, čo má výhody jednoduchého usporiadania a jednoduchého vypúšťania vzduchových bublín do chladiaceho systému. Pre presné určenie polohy termostatu vo vašom konkrétnom vozidle je najlepšie nahliadnuť do servisného manuálu vozidla.
Príznaky a následky poruchy termostatu
Nesprávna funkcia termostatu môže viesť k vážnym problémom s motorom. Ak termostat nefunguje správne (ak je stále otvorený alebo stále zatvorený), môže to viesť k problémom, ako sú prehrievanie motora alebo neefektívny chladiaci systém, ktorý nemôže udržať motor v optimálnej pracovnej teplote. Najčastejšie poruchy sú:

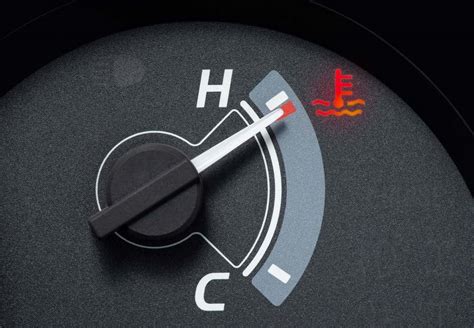

- Zablokovanie v zatvorenej polohe: V tomto prípade chladiaca kvapalina nemôže prúdiť cez chladič, čo vedie k rýchlemu prehrievaniu motora. Toto je pre motor najnebezpečnejšia situácia, ktorá môže spôsobiť jeho zadretie a drahé opravy. Ak sa termostat nedá otvoriť, teplomer zobrazí, že teplota vody je v oblasti s vysokou teplotou, ale ventilátor v nádrži na vodu sa neotáča, teplota motora je vysoká a nemrznúca zmes ľahko chýba. Ukazovateľ teploty sa posunie do červenej oblasti, môže sa objaviť dym spod kapoty.
- Zablokovanie v otvorenej polohe: Motor sa nedokáže dostatočne zohriať na optimálnu prevádzkovú teplotu. To síce nie je tak deštruktívne ako prehrievanie, ale má negatívne dôsledky na efektivitu motora. Ak nie je automobilový termostat zatvorený, teplota vody sa bude zvyšovať pomaly, najmä v zime, keď je teplota vody ešte 10-20 minút v nízkoteplotnej zóne, rýchlosť voľnobehu bude vysoká.
Ďalšie príznaky poruchy termostatu môžu zahŕňať:
- Nadmerná spotreba paliva, najmä pri vykurovaní interiéru.
- Nefunkčné alebo nedostatočne teplé kúrenie v aute, keďže horúca chladiaca kvapalina nepreteká cez radiátor kúrenia tak, ako by mala. Uzamknutie termostatu v otvorenej polohe je jedným z dôvodov, prečo kúrenie v aute nefunguje. Ak zapnete kúrenie auta a termostat je otvorený, chladný vzduch bude neustále vychádzať z HVAC.
- Kolísanie teploty chladiacej kvapaliny, ktoré sa môže prejaviť na ukazovateli teploty. Chybný termostat spôsobí zvláštne zmeny teploty počas prevádzky motora.
- Rozsvietenie varovnej kontrolky motora alebo kontrolky vysokej teploty chladiacej kvapaliny.
- Zlý výkon motora, pretože motor beží ideálne pri určitej teplote (medzi 90 až 104 stupňami Celzia).
- Hluk (dunenie) z motora, chladiča alebo oboch, ktorý možno počuť ako zvuk varu, bublanie alebo klepanie.
Porucha termostatu tiež negatívne ovplyvňuje činnosť filtra pevných častíc (DPF). Pri nedostatočne zohriatom motore sa nespúšťa jeho regenerácia, čo môže viesť k jeho upchatiu a nutnosti nákladnej výmeny.
Ako skontrolovať funkčnosť termostatu?
Existuje niekoľko spôsobov, ako overiť, či termostat funguje správne:
Metóda merania teploty hadice
Po naštartovaní studeného motora je potrebné sledovať teplotu hornej hadice chladiča, ktorá je spojená s termostatom. Ak je hadica po určitom čase prevádzky motora stále studená, znamená to, že termostat je pravdepodobne zatvorený a systém funguje správne. Ak sa hadica začne zahrievať, je to znak, že sa termostat otvára.
Test ponorením do vody
Demontovaný termostat je možné otestovať ponorením do nádoby s vodou. Vložte ho do studenej vody - mal by byť zatvorený. Potom vodu zahrievajte. Keď dosiahne teplotu približne 90 °C, termostat by sa mal začať otvárať. Ak ho vložíte do vriacej vody, mal by sa otvoriť, zatiaľ čo ak ho vložíte do veľmi studenej vody, mal by sa zatvoriť. Demontáž nie je zložitá, takže ju zvládnete sami.
Servisný manuál a diagnostika
V prípade pochybností je vždy najlepšie konzultovať servisný manuál vášho vozidla alebo sa obrátiť na odborníkov. Moderné vozidlá môžu mať elektronicky riadené termostaty, ktorých funkčnosť sa dá overiť pomocou diagnostického prístroja.
Výmena a cena opravy
Ak sa zistí porucha termostatu, jeho výmena je nevyhnutná. Náklady na výmenu sú zvyčajne pomerne nízke, čo robí z tejto opravy dostupnú záležitosť. Cena samotného dielu sa pohybuje v stovkách korún (myšlené staré slovenské koruny, dnes desiatky eur), pričom cena práce v servise sa môže pohybovať od 20 do 70 eur, v závislosti od zložitosti úkonu a cenníka konkrétneho servisu. Jedná sa o opravu, ktorú zvládne skúsený vodič.
Pri výmene je dôležité dodržať nasledujúce kroky:
- Vypustiť časť chladiacej kvapaliny. Tento úkon by ste mali vykonávať len pri studenom motore, inak hrozí riziko popálenia horúcou kvapalinou a parou.
- Odstrániť starý termostat a dôkladne vyčistiť jeho sedlo.
- Nainštalovať nový diel s novým tesnením. Pri demontáži treba dbať na to, aby sa do systému nedostali nečistoty a prach.
- Dbať na správne namontovanie termostatu v smere prúdenia chladiacej kvapaliny. Inak nebude správne fungovať.
- Doplniť čerstvú chladiacu kvapalinu.
Je dôležité zvoliť termostat, ktorý je kompatibilný s vaším vozidlom a spĺňa špecifické požiadavky vášho motorového systému. Najlepšie podľa pôvodných čísel VIN výrobcu. Ak je výmena termostatu v aute komplikovaná alebo jednoducho nemáme čas či znalosti, ako ju vykonať, bez problémov ju vykoná každý mechanik.
Moderné elektronické termostaty
Okrem tradičných mechanických termostatov existujú aj pokročilejšie elektronicky riadené systémy. Tieto elektronické termostaty poskytujú oveľa presnejšiu kontrolu teploty motora ako mechanické termostaty, čo umožňuje:
- Optimalizovať prevádzku motora v širšom teplotnom rozsahu.
- Zvýšiť efektivitu spotreby paliva.
- Znížiť emisie škodlivých látok.
Vďaka elektronickému riadeniu môže termostat rýchlejšie reagovať na zmeny teploty, čím sa predlžuje životnosť motora a umožňuje motoru pracovať v optimálnejšom teplotnom rozsahu.
