Bezpečnostné ventily predstavujú kľúčové komponenty na ochranu uzavretých vykurovacích systémov, solárnych systémov a ohrievačov vody pred poškodením spôsobeným nadmerným tlakom. Tieto ventily, známe aj ako pretlakové ventily, patria medzi zákonom vyžadované prvky zaisťujúce bezpečnú prevádzku systémov.
Princíp fungovania pretlakového ventilu
Pojistný ventil funguje na princípe automatického otvárania a uvoľňovania tlaku v systéme, keď tento tlak prekročí stanovenú bezpečnú hranicu. Ak sa tlak v systéme neprimerane zvýši, pretlakový ventil sa otvorí, aby sa prebytočný tlak uvoľnil. Po dosiahnutí normálnej prevádzkovej úrovne tlaku sa bezpečnostný ventil automaticky opäť uzavrie.
Kľúčové vlastnosti a funkcie:
- Automatické otváranie a zatváranie podľa tlaku v systéme.
- Ochrana systému pred poškodením spôsobeným nadmerným tlakom.
- Zákonná požiadavka na bezpečnosť vykurovacích a iných relevantných systémov.
Výber a použitie bezpečnostných ventilov
Pri použití pre ohrev teplej úžitkovej vody (TÚV) musí byť bezpečnostný ventil vyrobený z materiálov, ktoré neovplyvňujú nepriaznivo kvalitu vody. Existujú špecifické požiadavky na materiálové zloženie, aby sa zabránilo kontaminácii pitnej vody.
Jednoduché bezpečnostné ventily určené pre vykurovaciu techniku nie sú vždy vhodné pre solárne systémy. Dôvodom sú extrémne vysoké teploty, ktoré môžu v solárnych systémoch dosahovať, a solárna kvapalina by mohla poškodiť tesnenie alebo iné časti ventilu.
Odporúčania pre výber:
- Ventily pre TÚV musia byť z materiálov schválených pre styk s pitnou vodou.
- Pre solárne systémy je potrebné použiť špeciálne navrhnuté ventily odolné voči vysokým teplotám.
Príčiny nadmerného tlaku a problémy s pretlakovým ventilom
Nadmerný tlak v systéme, ktorý môže viesť k poškodeniu kotlov, potrubí a iných komponentov, môže byť spôsobený rôznymi faktormi. Medzi najčastejšie patria poškodené súčiastky alebo príliš vysoké prevádzkové teploty. Je dôležité poznamenať, že malé výkyvy tlaku sú v systémoch bežné a mali by byť absorbované expanznou nádobou.
Jeden z bežných problémov, na ktorý sa môžeme stretnúť, je situácia, keď pretlakový ventil kotla netesní alebo "tečie" pri ohreve TÚV. Toto môže byť spôsobené viacerými faktormi, vrátane nesprávneho zapojenia alebo problémov so samotným ventilom.
Prípadová štúdia: Problém s pretlakovým ventilom na kotle FERROLI DOMINA OASI F 24 E
V nedávnom prípade sa majiteľ domu stretol s problémom netesnosti pretlakového ventilu s označením "7bar" na kotle FERROLI DOMINA OASI F 24 E so zásobníkom TÚV o objeme 55 litrov. Po údajnej oprave kotla sa objavili viaceré problémy, vrátane úniku vody z netesností okolo recirkulačného čerpadla a nezaslepenej medenej trubky. Hlavným problémom však bolo, že pretlakový ventil "7bar" pri každom ohreve TÚV viditeľne tečie do voľného priestoru.
Popis problému:
- Masívny únik vody z netesností spojov okolo vratného čerpadla (recirkulácia).
- Nezaslepená medená trubka neznámeho účelu, ktorá pôvodne mohla naväzovať na výstup ventilu 7 bar.
- Pretlakový ventil "7bar" tečie pri ohreve TÚV, keď teplota prestane rásť, únik vody ustane.
- Pravdepodobnosť, že výstup z poistného ventilu 7bar bol pôvodne prepojený do voľnej trubky, ktorá končí v stene.
Pôvodný majiteľ uviedol, že kotol bol opravovaný dlhé hodiny a stálo to nemalé peniaze, avšak informácie o vykonaných prácach sú obmedzené.
Možné príčiny úniku pretlakového ventilu
Únik vody z pretlakového ventilu pri ohreve TÚV môže signalizovať niekoľko problémov:
- Nadmerný tlak v systéme: Aj keď expanzná nádoba má absorbovať malé výkyvy, v prípade jej nefunkčnosti alebo predimenzovania systému môže dôjsť k prekročeniu tlaku, pri ktorom sa ventil otvorí.
- Chybný pretlakový ventil: Samotný ventil môže byť poškodený, zanesený nečistotami alebo jeho tesnenie nemusí správne fungovať, čo spôsobuje únik aj pri normálnom tlaku.
- Nesprávne zapojenie: Ako naznačuje prípadová štúdia, pôvodné alebo nesprávne zapojenie výstupu pretlakového ventilu môže viesť k nežiaducemu úniku vody. Ak bol výstup ventilu pôvodne pripojený na odpadový systém, únik by bol menej problematický. V tomto prípade únik do voľného priestoru spôsobuje značné problémy.
- Problémy s expanznou nádobou: Nefunkčná alebo nesprávne natlakovaná expanzná nádoba nedokáže kompenzovať zmeny objemu vody pri ohreve, čo vedie k zvýšeniu tlaku.

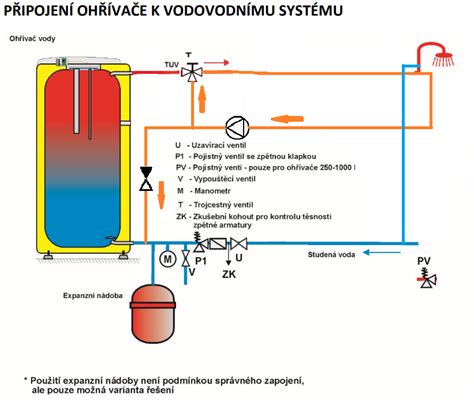

Jak Správně Připojit Bojler? - Jednoduchá Sestava Pro Připojení Bojleru - Kohouty a Pojistné Ventily
Riešenie problémov s pretlakovým ventilom
V prípade problému s pretlakovým ventilom je dôležité postupovať systematicky:
- Kontrola tlaku v systéme: Zistite aktuálny tlak v systéme pri studenom a ohriatom stave.
- Kontrola expanznej nádoby: Overte funkčnosť a správne natlakovanie expanznej nádoby.
- Kontrola pretlakového ventilu: Skontrolujte, či ventil nie je zanesený alebo poškodený. V prípade pochybností je najlepšie ventil vymeniť.
- Preverenie zapojenia: Dôkladne skontrolujte celé zapojenie výstupu pretlakového ventilu, najmä ak sa objavili neštandardné úpravy.
- Odborná pomoc: Vzhľadom na komplexnosť systému a potenciálne bezpečnostné riziká je vždy odporúčané obrátiť sa na kvalifikovaného technika údržby kotlov.
V prípade kotla FERROLI DOMINA OASI F 24 E by bolo potrebné najprv diagnostikovať príčinu úniku z čerpadla a následne sa zamerať na správne funkcie pretlakového ventilu a jeho prípadné napojenie.
