Porucha vykurovacieho systému môže byť nepríjemná, avšak pochopenie kľúčových komponentov, ako je pretlakový ventil (často nazývaný aj poistný ventil), môže pomôcť predchádzať vážnym problémom. Tieto ventily sú nevyhnutné pre bezpečnú prevádzku systémov pracujúcich s tlakom.
Čo je Pretlakový Ventil a Aký je Jeho Význam?
Poistné ventily v uzavretých vykurovacích systémoch, solárnych systémoch alebo ohrievačoch vody sa nazývajú aj pretlakové ventily. Sú to bezpečnostné ventily, ktoré sú zo zákona povinné a chránia systémy pred poškodením spôsobeným nadmerným tlakom. Ich hlavným cieľom je chrániť životy ľudí tým, že zabránia výbuchu akéhokoľvek systému pracujúceho pri danom tlaku. Preto je dôležité zaručiť, aby bezpečnostné ventily vždy fungovali, pretože sú to posledné zariadenia z dlhej série, ktoré dokážu zabrániť výbuchu.
Ak tlak prekročí vopred definovanú hodnotu, bezpečnostný ventil sa automaticky otvorí a uvoľní prebytočný tlak. Po dosiahnutí správnej úrovne tlaku sa poistný ventil opäť uzavrie. Možnými príčinami nadmerného tlaku, ktorý by mohol viesť k prasknutiu kotlov a potrubí, môžu byť napríklad chybné komponenty alebo prehriatie. Dôležité je tiež vedieť, že malé výkyvy tlaku sú normálne a sú absorbované expanznou nádržou, nie pretlakovým ventilom.
V ohrievačoch vody nemajú poistné ventily žiadny vplyv na kvalitu vody. V prípade solárnych systémov musia byť schopné odolať obzvlášť vysokým teplotám a použitiu solárnej kvapaliny.
História a Vývoj Bezpečnostných Ventilov
Pred mnohými rokmi, v uliciach starovekej Ázie, sa nafukovaná ryža vyrábala pomocou hermeticky uzavretých nádob, do ktorých sa spolu s vodou vkladali zrnká ryže. Otáčaním hrnca nad ohňom sa tlak v ňom zvýšil v dôsledku odparovania zachytenej vody. Keď bola ryža uvarená, hrniec sa zabalil do vreca a otvoril, čo spôsobilo riadený výbuch. Išlo o veľmi nebezpečnú metódu, pretože bez poistného ventilu hrozilo, že celá vec neúmyselne vybuchne. Prvé bezpečnostné ventily boli vyvinuté v 17. storočí.
Typy Pretlakových a Bezpečnostných Ventilov
V súvislosti so zariadeniami na zníženie tlaku (skratka PRD) možno zásadne rozlišovať medzi zariadeniami, ktoré sa znova zatvoria, a tými, ktoré sa po svojej operácii znova nezatvoria. V prvej skupine máme prietržné kotúče a zariadenia ovládané čapom. Naproti tomu druhá skupina sa delí na priame nakladanie a ovládané zariadenia. Okrem toho je možné urobiť ďalšie rozlíšenie podľa činnosti ventilov.
Rozdiel medzi PRV a SV
Tlakové bezpečnostné ventily (skratka PSV) a tlakové poistné ventily (skratka PRV) sú často zamieňané, pretože majú podobnú štruktúru a výkon. V skutočnosti oba ventily automaticky vypúšťajú tekutiny, keď tlak prekročí nastavenú hodnotu. Ich rozdiely sú často ignorované, tak ako sú zameniteľné v niektorých výrobných systémoch. Hlavný rozdiel nie je v ich účele, ale v type prevádzky.
- Pretlakový ventil (PRV): Je navrhnutý tak, aby sa otvoril a uvoľnil tlak kontrolovaným spôsobom, keď tlak vo vnútri systému prekročí vopred stanovený prah. Zvyčajne sa používajú pre systémy, ktoré pracujú pri rôznych tlakoch. PRV používa pružinový mechanizmus, ktorý drží ventil v zatvorenej polohe. Pri narastajúcom tlaku tlačí na pružinu a pri prekročení prednastavenej tlakovej hranice sa ventil otvorí. Ventil zostáva otvorený, pokiaľ je tlak vysoký, a postupne sa zatvára, keď sa tlak vráti do bezpečného rozsahu.
- Bezpečnostný ventil (SV): Je automatické zariadenie na odľahčenie tlaku, ktoré sa spúšťa statickým tlakom pred ventilom. Zvyčajne sa používa v systémoch, kde je pravdepodobné, že tlak rýchlo prekročí určitý bod. Ide o špecializovanejší ventil často používaný v kritických aplikáciách, kde je potrebná okamžitá reakcia na pretlak. Činnosť bezpečnostného ventilu je zvyčajne rýchlejšia a silnejšia. Keď tlak v systéme prekročí určitú nastavenú hodnotu, ventil sa okamžite otvorí a umožní systému uvoľniť pretlak. Bezpečnostné ventily sú navrhnuté tak, aby rýchlo reagovali na náhle zvýšenie tlaku.
Dizajn oboch ventilov sa môže líšiť v závislosti od aplikácie. Oba ventily majú svoje výhody a obmedzenia a sú navrhnuté tak, aby spĺňali špecifické priemyselné normy, aby sa zabezpečilo ich správne fungovanie vo svojich aplikáciách.
Technické Špecifikácie a Normy
Pretlakové ventily (PRV) a bezpečnostné ventily (SV) sú kľúčovými komponentmi v rôznych priemyselných odvetviach, ktoré zahŕňajú tlakové systémy, ako je ropa a plyn, chemická výroba, elektrárne a zariadenia na úpravu vody. Všade, kde hrozia maximálne riziká prekročenia prevádzkového tlaku, musia byť nainštalované poistné ventily.
Keď sa kapacita poistného ventilu rovná prietoku, ktorý sa má vypustiť, tlak vo vnútri chráneného zariadenia zostáva konštantný. V opačnom prípade, ak je kapacita poistného ventilu vyššia ako prietok, ktorý sa má vypúšťať, tlak vo vnútri zariadenia má tendenciu klesať.
Mnohé poistné ventily možno vybaviť pákou zdvíhania kotúča, ktorá umožňuje manuálne čiastočné zdvihnutie disku. Účelom tohto manévru je zvyčajne spôsobiť - počas prevádzky ventilu - únik procesnej tekutiny, aby sa vyčistili povrchy medzi sedlom a kotúčom a skontrolovalo sa prípadné „lepenie“. Manéver manuálneho zdvihnutia uzáveru sa musí vykonať s ventilom správne nainštalovaným na systéme v prevádzke a za prítomnosti určitej hodnoty tlaku, aby bolo možné využiť tlak vyvíjaný procesnou kvapalinou a znížiť tak manuálne úsilie operátora.
Poistné ventily sú vhodné na inštaláciu v kombinácii s prietržnými kotúčmi usporiadanými buď pred, alebo za ventilom. Prietržné kotúče používané v takýchto aplikáciách musia byť z konštrukčného hľadiska zaručené, že sa netrieštia. Celkový pokles tlaku (vypočítaný z nominálnej prietokovej kapacity vynásobenej 1.15) od vstupu chránenej nádrže k vstupnej prírube ventilu je menší ako 3 % efektívneho nastaveného tlaku poistného ventilu. Priestor medzi prietržným kotúčom a ventilom musí byť odvzdušnený do 1/4” potrubia tak, aby sa zabezpečilo správne a bezpečné udržiavanie atmosférického tlaku. Pre správne dimenzovanie kotúčov z hľadiska dynamiky tekutín je potrebné vziať do úvahy faktor Fd (EN ISO 4126-3 strany 12).
Tieto ventily sa riadia špecifickými národnými a medzinárodnými normami. Napríklad, Besa® poistné ventily sú navrhnuté, vyrobené a vybrané v súlade s Európskymi smernicami 2014/68/EÚ (Nový PED), 2014/34/EÚ (ATEX) a API 520, 526 a 527.

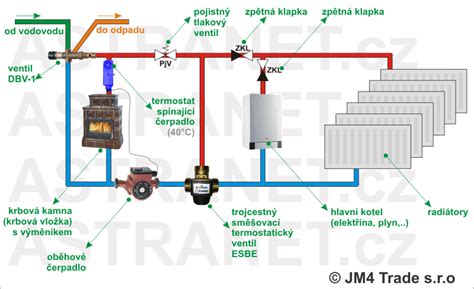

Poistný Ventil v Kúrení: Regulácia Tlaku v Kotli
Na prednom paneli každého kotla je ukazovateľ tlaku vo vykurovacom okruhu. Má červené zóny s príliš nízkymi a príliš vysokými hodnotami. Tlak 1,5 bar sa považuje za normálny pre studený kotol: pri 1 bar je šípka už v červenej zóne a pri 0,5 bar sa kotol vypne s chybou CE alebo CF až do obnovenia tlaku. Ak sa zariadenie ako celok vypína, ale niekedy, v rôznych časových intervaloch, častejšie po niekoľkých hodinách a dňoch, môže byť chyba pravdepodobne spôsobená nekvalitným a nestabilným napätím v sieti. Táto situácia nie je len otravná, ale tiež hrozí poškodením dosiek.
Expanzná nádrž a jej úloha
Pri zahrievaní sa voda rozširuje a tlak stúpa - to je norma. Ak však tlak vyskočí okamžite na 0,7 - 1,5 bar, znamená to nedostatok vzduchu v expanznej nádrži. Zabudovaná expanzná nádrž je zvonka odlišná: je plochá a je umiestnená za bojlerom. Kovanie je hore, s uzáverom na závite.
Ak v takom prípade pridáte vodu a systém sa zohreje, príliš sa zvýši tlak a poistný ventil bude fungovať a vypustí prebytočné chladivo. Na prečerpávanie nádrže musíte najprv vypustiť tlak z kotla a vypustiť trochu vody. Potom pripojte čerpadlo alebo kompresor k armatúre v hornej distálnej časti nádrže a načerpajte ju až do 1,3 - 1,4 baru. Po vypnutí čerpadla pridajte vodu a tlak v studenom systéme upravte na 1,5 - 1,6.
Pridávanie vody do systému a kontrola úniku
Ak bol kotol nainštalovaný nedávno - pred niekoľkými týždňami, táto situácia je normálna, stačí pridať špeciálnu vodovodnú vodu (čistú vodu). Neponáhľajte však pridávať vodu do systému, ktorý je v prevádzke už niekoľko rokov. Ak sa aj pri zahrievaní kotla udržiava nízky tlak vo vykurovacom okruhu, je skutočne potrebné pridať vodu. Kde je potrebné nájsť skúmavku určenú na tento účel, je uvedené v pokynoch pre model zariadenia; pripomíname iba potrebu naplniť túto skúmavku vodou pred otvorením kohútika, aby sa predišlo vniknutiu vzduchu do čerpadla a batérií.
Vždy skontrolujte, či nedochádza k úniku na všetkých kohútikoch, pripojeniach a radiátoroch, ako aj vo vnútri kotla - voda cirkulujúca v systéme niekde odteká.
Ako vypustiť a znovu napustiť vykurovací systém – rýchly a jednoduchý návod
Konkrétny Príklad: Poistný Ventil 3bar Junkers
Ako príklad možno uviesť nový poistný ventil 3bar Junkers 8717401012, ktorý je kompatibilný s nasledujúcimi zariadeniami:
- 7712023884 / ZR11-3KE21S5392 / Ceramini
- 7712030857 / ZR11-3KE23S5392 / Ceramini
- 7712030878 / MINI-11KE23S5392 / -
- 7712120888 / ZR18-3KE21S5392 / Cerastar
- 7712130859 / ZR18-3KE23S5392 / Cerastar
- 7712130882 / ZR18-3KE23 / ...
