Pretlakové kvapalinové chladenie: Komplexný prehľad a aplikácie

Pretlakové kvapalinové chladenie sa stáva čoraz populárnejším a efektívnym riešením pre rôzne priemyselné aplikácie. Tento článok sa zameriava na rôzne aspekty tohto chladenia, pričom sa postupne prechádza od konkrétnych technických detailov až po širšie kontexty a aplikácie.

Základy pretlačového kvapalinového chladenia

Pretlakové kvapalinové chladenie funguje na princípe využívania kvapaliny, ktorá sa cirkuluje pod tlakom, aby efektívne odvádzala teplo z komponentov, ktoré vyžadujú chladenie. Tento proces je dôležitý v mnohých aplikáciách, ako sú:

• Chladenie elektrických zariadení
• Chladenie motorov v automobiloch
• Chladenie v priemyselných výrobných procesoch

Technológie a materiály v systémoch chladenia

Pri vývoji systémov pretlačového kvapalinového chladenia je dôležité vybrať správne technológie a materiály. Tieto faktory ovplyvňujú účinnosť a životnosť chladenia. Medzi kľúčové materiály patrí:

• Kovové zliatiny s vysokou tepelnou vodivosťou
• Izolačné materiály na zníženie tepelných strát
• Kvapaliny s vhodnými fyzikálnymi vlastnosťami, ako sú nízka viskozita a vysoká tepelná kapacita

Výhody pretlačového kvapalinového chladenia

Jednou z najväčších výhod pretlačového kvapalinového chladenia je jeho efektivita. Na rozdiel od vzduchového chladenia, ktoré môže byť obmedzené pri vysokých zaťaženiach, kvapalinové chladenie dokáže efektívne odvádzať teplo aj pri vysokých teplotách a tlakoch. Ďalšie výhody zahŕňajú:

• Väčšia flexibilita v dizajne systémov
• Možnosť chladenia viacerých komponentov naraz
• Nižšie náklady na prevádzku v dlhodobom horizonte

Nevýhody a výzvy spojené s kvapalinovým chladením

Aj keď má pretlakové kvapalinové chladenie mnohé výhody, existujú aj nevýhody a výzvy, ktoré treba zohľadniť. Tieto faktory môžu ovplyvniť rozhodovanie pri implementácii takýchto systémov:

• Vyššie počiatočné náklady na inštaláciu a údržbu
• Riziko únikov kvapaliny a následné poškodenie zariadení
• Potrebná komplexnejšia údržba v porovnaní s tradičnými systémami

Aplikácie pretlačového kvapalinového chladenia v priemysle

Pretlakové kvapalinové chladenie sa používa v rôznych priemyselných odvetviach, pričom jeho aplikácie sa neustále rozširujú. Medzi najvýznamnejšie aplikácie patrí:

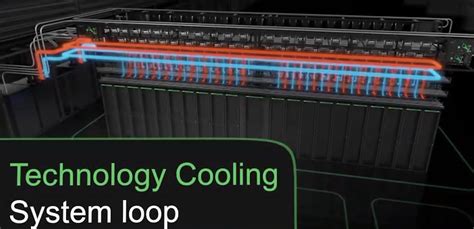

• Chladenie dátových centier, kde sú vysoké požiadavky na stabilitu teploty
• Automobilový priemysel, najmä v súvislosti s elektrickými a hybridnými vozidlami
• Chladenie priemyselných procesov, kde je potrebné udržiavať stabilné teploty pre kvalitu výrobkov

Budúcnosť pretlačového kvapalinového chladenia

Budúcnosť pretlačového kvapalinového chladenia vyzerá sľubne. S rastúcimi požiadavkami na efektivitu a udržateľnosť v priemysle sa očakáva, že sa tento systém bude vyvíjať a zlepšovať. Nové technológie, ako sú:

• Inteligentné chladenie s využitím IoT a umelej inteligencie
• Inovácie v oblasti kvapalín a materiálov
• Integrácia s obnoviteľnými zdrojmi energie

Chladenie v priemyselných procesoch

Priemyselné činnosti, ako sú brúsenie, mletie a sústruženie, produkujú teplo a pevné častice. Na tieto účely sa používajú chladivá na chladenie pracovných povrchov a odstránenie pilín a pevných častíc. Kvapalina sa bežne skladá z 90 až 95% z vody a z 5 až 10% z chladiva (chladiacej emulzie). Kvapalina prúdi po pracovnej ploche a potom stečie zo stroja dole, kde ju zachytí nádrž umiestnená pri základni stroja. Kvapalina sa z nádrže čerpá späť a recirkuluje.

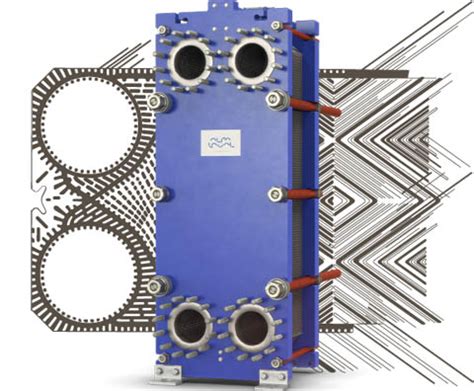

Riešenia spoločnosti Alfa Laval pre priemyselné chladenie

Spoločnosť Alfa Laval má bohaté skúsenosti s povrchovými úpravami, ktoré využíva pri výrobe celého radu doskových výmenníkov tepla na tieto účely. Spoločnosť Alfa Laval ponúka kompletný rad riešení prenosu tepla pre presnú reguláciu prevádzkovej činnosti pri povrchovom spracovaní.

Vzhľadom na menšie rozmery a nižšiu hmotnosť vyžadujú doskové výmenníky tepla menej priestoru a menej chladiaceho média ako tradičné rúrkové výmenníky. Spoločnosť Alfa Laval ponúka široké spektrum doskových výmenníkov tepla, ktoré vám pomôžu regulovať teplotu chladiaceho kúpeľa v kontinuálnej alebo sériovej výrobe. Spoločnosť Alfa Laval s dlhoročnými skúsenosťami z metalurgie, kovoobrábania a strojárstva je ideálnym dodávateľom riešení pre chladenie chladiacej kvapaliny.

Vlastnosti ochladzovacej kvapaliny a jej požadovaná teplota sa mení podľa materiálu a typu obrobkov, ktoré sa majú prudko ochladiť. Spoločnosť Alfa Laval ponúka kompletný rad doskových výmenníkov tepla tradičného typu s tesnením medzi doskami vrátane dvojstenného prevedenia na zvýšenú bezpečnosť.

Doskové výmenníky tepla Alfa Laval vyžadujú o 20 až 50% menej priestoru ako rúrkové systémy. Podľa typu problému sa zanášaním (oceľovými okovinami alebo inými časticami) môže byť nevyhnutné použiť špirálový výmenník tepla SHE.

Motorové chladiče a tepelné výmenníky

Motorový chladič alebo aj chladič chladiacej kvapaliny je súčasť chladiaceho systému kvapalinového chladenia spaľovacích motorov s vnútorným spaľovaním. Používa sa hlavne v automobiloch, ale aj v lietadlách s piestovými motormi, rušňoch, motocykloch a ostatných podobných prípadoch. Motorový chladič je výmenník tepla typu kvapalina-vzduch. Chladič umožňuje čo najefektívnejšie ochladzovanie chladiacej kvapaliny vzduchom prúdiacim cez chladič. Výmena tepla prebieha v chladiacej mreži chladiča. Ochladená kvapalina sa vracia do bloku motora, kde sa zahreje a vracia sa späť do chladiča. Chladič býva najčastejšie vyrobený z hliníka.

Návrh a výber chladiča

Chladiče tepla zlyhávajú častejšie, ako si myslíte. Inžinieri často bojujú s prehrievaním elektroniky, neočakávanými tepelnými výpadkami a návrhmi, ktoré fungujú na papieri, ale v reálnych aplikáciách zlyhávajú.

Efektívny návrh chladiča si vyžaduje pochopenie vlastností materiálov, výrobných metód a tepelného manažmentu na úrovni systému, aby bolo možné prispôsobiť riešenia chladenia konkrétnym obmedzeniam výkonu, nákladov a priestoru.

Inžiniersky proces návrhu chladiča

Efektívny návrh chladiča zahŕňa zodpovedanie kritických otázok, ktoré rozhodujú o úspechu alebo neúspechu tepelného riešenia. Dôležité sú praktické kompromisy medzi materiálmi, výrobnými metódami a prístupmi k chladeniu, ktoré skúsení tepelní inžinieri používajú na riešenie skutočných problémov.

Výber materiálu pre chladič

Výber správneho materiálu pre chladič je veľmi dôležitý. Je to rovnováha medzi výkonom, cenou a hmotnosťou. Vaše rozhodnutie priamo ovplyvňuje tepelný manažment. Kľúčovým ukazovateľom je tu tepelná vodivosť (hodnota k), ktorá udáva, ako účinne materiál prenáša teplo.

Porovnanie materiálov: Meď vs. Hliník

Porovnanie dvoch najbežnejších materiálov ukazuje:

Tento kompromis je základom efektívneho návrhu chladiča.

Prípad pre meď

Vďaka vysokej tepelnej vodivosti je meď ideálna pre aplikácie s vysokým výkonom. Ak máte malý priestor a potrebujete rýchlo prenášať veľké množstvo tepla, meď je často najlepšou voľbou, napríklad pre výkonné procesory alebo kompaktnú výkonnú elektroniku. Vyššie náklady a hmotnosť sú v týchto kritických situáciách odôvodnené vynikajúcim výkonom.

Výhody hliníka

Pre väčšinu aplikácií sú fantastické hliníkové zliatiny ako 6061 alebo 6063. Ich tepelná vodivosť je nižšia ako u medi, ale pre mnohé elektronické zariadenia je viac ako dostatočná. Skutočnú výhru prináša jeho nízka hustota a cena. Pri väčších chladičoch je úspora hmotnosti hliníka hlavnou konštrukčnou výhodou. Je tiež oveľa jednoduchší na vytláčanie, čo umožňuje komplexné návrhy rebier, ktoré zlepšujú prúdenie vzduchu a chladenie.

Ideálny materiál chladiča

Ideálny materiál chladiča je kompromisom. Musíte vyvážiť tepelnú vodivosť s praktickými faktormi, ako je hmotnosť a cena. Konečný výber závisí výlučne od potrieb a obmedzení vašej konkrétnej aplikácie.

Výroba chladičov: Metódy a kompromisy

Spôsob výroby je najzákladnejším spôsobom klasifikácie chladiča. Určuje tvar, výkon a cenu. Pochopenie týchto metód vám pomôže vybrať správne riešenie pre váš projekt.

Bežné výrobné metódy

Pozrime sa na základné techniky používané v tomto odvetví:

• Vytláčanie: Najbežnejšia metóda. Hliníkový blok sa pretlačí cez matricu, aby sa vytvoril špecifický prierezový profil. Týmto spôsobom vznikajú chladiče s rovnými, lineárnymi rebrami. Je to veľmi nákladovo efektívne pre stredne výkonné aplikácie.
• Razenie: Pri veľkoobjemovej výrobe je vhodnou metódou lisovanie. Tenké plechy, ako napríklad hliník alebo meď, sa lisujú do požadovaných tvarov rebier. Tieto lamely sa potom montujú na základnú dosku. Tento postup je bežný v spotrebnej elektronike.
• Kovanie: Zahŕňa stláčanie kovu pod obrovským tlakom. Vznikajú tak veľmi pevné a zložité tvary, ako sú elipsovité alebo okrúhle rebrá čapov. Tento proces zlepšuje štrukturálnu integritu materiálu a zvyšuje jeho tepelnú vodivosť. Je vynikajúci pre náročné aplikácie.
• Lepenie a oddeľovanie (Skiving): Lepenie umožňuje vysoký stupeň prispôsobenia. Plutvy sa vyrábajú samostatne a potom sa pripevňujú k základni. To nám umožňuje vyrábať veľké chladiče s veľmi vysokými lamelami. Skivingom sa rebrá vyrežú z pevného bloku kovu, čím sa vytvorí bezšvový diel s extrémne vysokou hustotou rebier na maximálne chladenie.

Kompromisy medzi výrobnými metódami

Výber správneho výrobného procesu je veľmi dôležitý a má priamy vplyv na konečný výkon a cenu vášho výrobku. Ide o výrobu správnej súčiastky v správnom čase.

Vytláčanie: Pracovný kôň, nákladovo efektívne pri veľkých objemoch. Vytvára jeden kus, ktorý je skvelý na tepelný prenos, ale má svoje limity.

Lepenie plutiev: Špecialista, umožňuje oveľa vyššiu hustotu rebier a väčšiu slobodu pri navrhovaní, ale je spojené s vyššími jednotkovými nákladmi.

Hustota lamiel a pomer strán: Vytláčanie obmedzuje, ako blízko môžu byť lamely a aké vysoké môže byť rebro v pomere k jeho šírke. Procesy lepených plutiev prekonávajú tento problém, umožňujúc tenké a vysoké lamely pre väčšiu plochu na odvod tepla.

Náklady vs. tepelný výkon: V prípade štandardného chladiča je vytláčanie často dostatočné a ekonomické. Keď je najdôležitejší výkon, lepené lamely sú lepšie, hoci sú zložitejšie a nákladnejšie.

Možnosti materiálu okrem štandardného hliníka

Keď štandardné materiály nevyhovujú, je potrebné preskúmať moderné alternatívy pre extrémne požiadavky:

• Meď: Najbežnejší krok od hliníka. Jej tepelná vodivosť je takmer dvojnásobná v porovnaní s hliníkom 6061. Kompromisom je výrazné zvýšenie hmotnosti a vyššie náklady. Zvyčajne sa vyhradzuje pre základné dosky alebo rozvádzače tepla, ktoré sa priamo dotýkajú vysokovýkonného čipu.
• Grafit: Žíhaný pyrolytický grafit je neuveriteľne ľahký a ponúka až štyrikrát lepšiu smerovú tepelnú vodivosť ako meď pozdĺž primárnej roviny. Je ideálny pre letecký priemysel alebo prémiové prenosné zariadenia.
• Diamant a Kompozity: Pre najnáročnejšie návrhy sa môžu použiť kompozity s kovovou matricou. Tieto materiály kombinujú kovy s keramikou na dosiahnutie špecifických vlastností, ako je nízky koeficient tepelnej rozťažnosti.

Kedy je meď lepšia voľba ako hliník?

Meď je jasným víťazom, keď potrebujete rýchlo odvádzať teplo od zdroja, najmä pre malé, výkonné komponenty. Jej schopnosť viesť teplo je takmer dvojnásobná v porovnaní s hliníkom.

Pri práci s vysokovýkonnými zdrojmi je veľmi dôležité rýchle šírenie tepla zo základne chladiča, aby sa zabránilo vzniku horúcich bodov. Meď funguje ako tepelná superdiaľnica, rýchlo rozvádza teplo na väčšiu plochu, čím zvyšuje efektivitu konvekcie do vzduchu.

Scenáre v prospech medi

• Špičkové CPU/GPU: Zabraňuje tepelnému škrteniu pri veľkom zaťažení.
• Vysokovýkonné LED diódy: Zachováva konzistenciu farieb a predlžuje životnosť.
• Laserové diódy: Zabezpečuje stabilnú prevádzku a zabraňuje posunu vlnovej dĺžky.
• Výkonová elektronika: Riadi teplo v kompaktných a výkonných moduloch.

V týchto prípadoch sú dodatočné náklady na meď nevyhnutnou investíciou.

Aktívne chladiace systémy

Aktívne chladenie je viac ako len ventilátory; ide o aktívny pohyb kvapaliny (vzduchu alebo inej kvapaliny) s cieľom prenášať teplo, čo je nevyhnutné pre výkonnú elektroniku.

Riešenia chladenia založené na ventilátoroch

Najbežnejšou metódou sú ventilátory, ktoré tlačia vzduch cez chladič na zlepšenie prenosu tepla. Pre náročnejšie tepelné výzvy sú potrebné pokročilejšie riešenia.

Pokročilé dvojfázové chladenie

Súpravy tepelných rúrok a parných komôr sú vysoko účinné. Na rýchly presun tepla využívajú fázovú zmenu kvapaliny a pary. Parné komory sú v podstate sploštené tepelné rúrky, ktoré vynikajú v rozvádzaní tepla z malého zdroja na väčšiu plochu.

Vysoko výkonné kvapalinové chladenie

Na maximálny odvod tepla je riešením kvapalinové chladenie. Tieto uzavreté systémy používajú čerpadlo na cirkuláciu chladiacej kvapaliny, ktorá absorbuje teplo z komponentu a odvádza ho do vzduchu cez chladič.

Termoelektrické chladenie v pevnom stave

Termoelektrické chladiče (TEC) využívajú Peltierov efekt na vytvorenie teplotného rozdielu pri použití prúdu. Jedna strana sa ochladí, zatiaľ čo druhá sa zohreje. Táto technológia dokáže ochladiť komponenty pod teplotu okolitého prostredia.

Geometrie rebier chladičov

Výber správnej geometrie rebier je rozhodujúci pre účinný tepelný manažment. Tvar priamo ovplyvňuje interakciu vzduchu s chladičom a rôzne konštrukcie sú navrhnuté pre špecifické podmienky prúdenia vzduchu.

Priame plutvy

Tie sú ideálne pre nútené prúdenie vzduchu, kde ventilátor tlačí vzduch priamo cez rebrá.

Riadenie tepla v rôznych odvetviach

Neustále monitorovanie teploty určuje každý aspekt každodenného života. Všade tam, kde ide o pohyb a energiu, je riadenie tepla kľúčom k úspechu. Spoločnosť HYDAC ponúka efektívne chladiace systémy na zvýšenie životnosti používaných komponentov a zníženie nákladov na životný cyklus.

Od priemyselných strojov, obnoviteľných zdrojov energie a endotermických generátorov až po mobilné stroje pre baníctvo, stavebníctvo a železničnú dopravu: dodávame inovatívne riešenia pre riadenie tepla, či už ide o kvapalinové alebo vzduchové chladenie.

Medzinárodné odborné centrá spoločnosti HYDAC v Nemecku, Švajčiarsku a Taliansku ponúkajú rozsiahle znalosti a široký sortiment produktov pre riešenia riadenia tepla. Harmonizovaný sortiment produktov zahŕňa chladiče, výmenníky tepla a chladiace systémy pre takmer každé odvetvie a aplikáciu, vrátane hydraulických systémov, elektrických pohonov a motorov, generátorov, meničov a transformátorov.

Technologické know-how a záruka kvality

Hliníkové chladiace prvky sa vyrábajú v vlastných závodoch HYDAC. Chladiace prvky v doskovo-tyčovom prevedení sa vyznačujú vysokou odolnosťou, veľkou flexibilitou a optimálnym prenosom tepla. Na kontrolu funkčnosti, výkonu a prevádzkovej bezpečnosti sa využívajú početné skúšobné stanice.

Vývoj a simulácia

Spoločnosť HYDAC ponúka podporu pre všetky fázy funkcie vášho certifikovaného stroja, od návrhu a simulácie až po aplikačný softvér, uvedenie do prevádzky a sériovú výrobu.

Zodpovednosť za zdroje

Okrem chladiacich systémov, ktoré sú mimoriadne úsporné z hľadiska využívania dostupných zdrojov, ponúkame systémy a riešenia, ktoré využívajú teplo, ktoré sa často nevyhnutne stráca v priemyselných procesoch, napríklad jeho vrátením do procesnej vody alebo vykurovacieho okruhu.

Kvapalinové chladenie v počítačových systémoch

1. Čo je kvapalinové chladenie?

Kvapalinové chladenie je metóda používaná na prenos tepla z počítačových komponentov, najmä z procesora alebo grafickej karty, pomocou kvapalného chladiva. Systém pozostáva z čerpadla, hadičiek, chladiča a vodného bloku. Vodný blok je umiestnený priamo na komponente, ktorý generuje teplo, absorbuje teplo a prenáša ho cez hadičky do chladiča, ktorý odvádza teplo do vzduchu a ochladzuje kvapalinu.

2. Aké sú výhody kvapalinového chladenia?

Kvapalinové chladenie ponúka niekoľko výhod:

• Efektívny odvod tepla: Kvapalina dokáže absorbovať viac tepla ako vzduch, čím je účinnejšia pri chladení vysokovýkonných komponentov.
• Tichšia prevádzka: Ventilátory v kvapalinových chladičoch zvyčajne bežia pri nižších rýchlostiach.
• Lepší výkon pri pretaktovaní: Udržuje komponenty chladnejšie počas intenzívneho zaťaženia.
• Estetika: Elegantný a moderný vzhľad zlepšuje estetiku zostavy.

3. Aké sú nevýhody kvapalinového chladenia?

Nevýhody zahŕňajú:

• Zložitosť inštalácie: Vyžaduje viac času a môže byť ťažšie ju správne nainštalovať.
• Potenciálne riziko únikov: Hoci moderné systémy toto riziko znížili.
• Vyššie náklady: Bývajú drahšie ako vzduchové chladiče.
• Potrebná údržba: Pravidelná kontrola hladiny chladiacej kvapaliny a funkčnosti čerpadla.

4. Rozdiel medzi kvapalinovým a vzduchovým chladením

Hlavný rozdiel spočíva v médiu používanom na odvádzanie tepla. Vzduchové chladenie využíva ventilátory na vzduch, zatiaľ čo kvapalinové chladenie využíva chladiacu kvapalinu. Kvapalinové chladenie je zvyčajne účinnejšie, zatiaľ čo vzduchové chladenie je jednoduchšie, lacnejšie a ľahšie sa inštaluje.

5. Je kvapalinové chladenie lepšie ako vzduchové chladenie?

Kvapalinové chladenie môže byť lepšie pre vysokovýkonné komponenty a pretaktovanie vďaka efektívnejšiemu odvodu tepla. Vzduchové chladenie je však postačujúce pre väčšinu používateľov, je jednoduchšie na údržbu a cenovo dostupnejšie.

6. Veda za kvapalinovým chladičom AIO

Kvapalinový chladič AIO (All-in-One) funguje na princípe uzavretého systému, kde chladivo cirkuluje, absorbuje teplo z procesora, putuje k chladiču, kde sa ochladzuje ventilátormi, a vracia sa do vodného bloku. Veda spočíva v schopnosti kvapalín prenášať teplo efektívnejšie ako vzduch.

7. Ako zostáva kvapalinové chladenie chladné?

Kvapalinové chladenie zostáva chladné procesom absorpcie a rozptylu tepla. Kvapalina absorbuje teplo vo vodnom bloku, prúdi do chladiča, kde sa ochladzuje ventilátormi, a teplo sa prenáša do vzduchu.

8. Pre koho je kvapalinové chladenie určené?

Je ideálne pre používateľov vysokovýkonných počítačov (hráči, tvorcovia obsahu, nadšenci pretaktovania), ktorí potrebujú efektívne odvádzať značné množstvo tepla. Taktiež pre tých, ktorí uprednostňujú tichší systém a elegantný vzhľad.

9. Ako si vybrať správne kvapalinové chladenie?

Pri výbere zvážte:

• Kompatibilita: S päticou procesora a veľkosťou skrine.
• Chladiaci výkon: Dostatočný odvod tepla pre potreby systému.
• Hladiny hluku: Hľadajte tichšie modely.
• Estetické vlastnosti: RGB osvetlenie, prispôsobiteľné displeje.
• Značka a recenzie: Spoľahlivé značky ako ESGAMING.

Napríklad ESGAMING EW-360S4 ponúka prispôsobiteľný LCD displej, masívnu medenú základnú dosku, odolné teflónové trubice a tiché ventilátory.

10. Životnosť kvapalinového chladiča AIO

Životnosť sa pohybuje v priemere od 3 do 6 rokov, pričom čerpadlo zvyčajne vydrží 4 až 5 rokov. Vysokokvalitné chladiče a pravidelná údržba môžu životnosť predĺžiť.

11. Najlepší spôsob údržby kvapalinového chladenia

Pravidelná údržba zahŕňa:

• Kontrolu tesností.
• Zabezpečenie dostatočnej hladiny a výmeny chladiacej kvapaliny.
• Čistenie ventilátorov a komponentov od prachu.
• Kontrolu čerpadla každé 1-2 roky.

O ESGAMING

Spoločnosť ESGAMING, založená v roku 2017, sa venuje poskytovaniu kreatívnych, spoľahlivých a prepracovaných e-športových riešení pre hráčov, tvorcov a staviteľov počítačov po celom svete.
