Princíp fungovania klimatizácie

Klimatizačný systém udržuje váš domov alebo podnik v pohode v horúcich letných mesiacoch, no málokto si uvedomuje, ako presne funguje. Klimatizácia, často označovaná skratkou AC (z anglického air conditioning), je úprava kvalitatívnych parametrov vzduchu v uzatvorených priestoroch alebo zariadenie na takúto úpravu a rozvod upraveného vzduchu. Jej základným účelom je efektívne chladiť vnútorný priestor tým, že odstraňuje nadbytočné teplo a reguluje teplotu, vlhkosť a kvalitu vzduchu.

Zaujímavá je skutočnosť, že chladnička a klimatizácia fungujú primárne rovnako, pričom hlavný rozdiel spočíva vo veľkosti priestoru, ktorý ochladzujú. Zjednodušene povedané, klimatizačné jednotky ochladzujú obytné priestory tým, že prenášajú teplo z vnútra miestnosti von pomocou elektrickej energie a fyzikálnych princípov. Mnohé zariadenia tiež filtrujú a odvlhčujú vzduch v miestnosti.

Základný princíp prenosu tepla

Klimatizácia je v podstate tepelné čerpadlo typu vzduch-vzduch, ktoré je schopné ochladiť budovu tým, že odoberá teplo z vnútorného vzduchu a prenáša ho von. Základným princípom je prenos tepla z vnútorných priestorov do vonkajšieho prostredia budovy pomocou fyzikálnych procesov a energie. Kľúčom k tomuto procesu je premena kvapaliny na plyn, pri ktorej transportná látka, čiže chladivo, odoberá teplo zo svojho okolia. Zjednodušene povedané, ide o úplne obyčajné odparovanie.

Tento princíp možno pochopiť aj na príklade outdoorových fliaš a vojenských čutôr, ktoré sa často dodávajú s plsteným alebo iným podobným textilným obalom. Ak sa plná fľaša vody s takýmto obalom ponorí do vody, aby obal nasiakol, voda sa z obalu odparuje aj pri vysokých teplotách či na slnku. Týmto spôsobom odoberá teplo aj z vody, ktorá je vo vnútri fľaše, čím ju ochladzuje.

Kľúčové komponenty klimatizačného systému

Na uskutočnenie procesu chladenia využíva klimatizačný systém uzavretý chladiaci okruh, ktorý pozostáva z niekoľkých základných mechanických komponentov:

• Chladivo
• Kompresor
• Kondenzátor
• Expanzný ventil
• Výparník
• Ventilátor

Chladivo

Chladivo je látka, ktorá zohráva ústrednú úlohu v procese chladenia. Cirkuluje cez medené potrubie v uzavretom okruhu a má schopnosť meniť skupenstvo - z kvapaliny na plyn a späť - pri relatívne nízkych teplotách a tlakoch. Absorbuje teplo z interiéru a odvádza ho von z budovy, čím umožňuje efektívne chladenie vzduchu a zároveň znižuje jeho vlhkosť.

Kompresor

Kompresor je „srdcom“ systému a nachádza sa vo vonkajšej jednotke. Funguje ako čerpadlo a zabezpečuje prietok chladiva cez celý systém. Jeho úlohou je nasávať nízkotlakové, nízkoteplotné chladivo v plynnom stave prúdiace z výparníka, stláčať ho, čím sa zvyšuje jeho tlak a teplota, a ďalej ho prečerpávať do kondenzátora. Kompresor riadený termostatom zabezpečuje cirkuláciu chladiva v celom okruhu a je kľúčovým prvkom, ktorý udržiava nepretržitý cyklus chladenia.

Kondenzátor

Kondenzátor je výmenník tepla umiestnený vo vonkajšej jednotke klimatizácie. Horúce stlačené chladivo tu odovzdáva svoje teplo okolitému vzduchu, čím sa ochladzuje a mení späť na kvapalinu. Celý proces sa nazýva kondenzácia. Ventilátor umiestnený vo vonkajšej jednotke fúka vonkajší vzduch cez kondenzátor, čím prenáša teplo z chladiva do vonkajšieho prostredia.

Expanzný ventil

Expanzný ventil reguluje prietok chladiva medzi kondenzátorom a výparníkom. Keď chladivo opustí kondenzátor, je v kvapalnom skupenstve a pod vysokým tlakom. Expanzný ventil prudko zníži tlak chladiva, čím spôsobí jeho ochladenie pred vstupom do výparníka. Tento tlakový pokles je nevyhnutný na to, aby mohlo chladivo v následnom kroku opäť absorbovať teplo zo vzduchu v miestnosti, čím zabezpečuje efektívne fungovanie celého chladiaceho cyklu.

Výparník

Výparník je výmenník tepla, ktorý je súčasťou vnútornej jednotky klimatizácie. V ňom chladivo mení skupenstvo z kvapalného na plynné - pri tomto procese pohlcuje teplo zo vzduchu v miestnosti. Tým sa vzduch ochladzuje. Zároveň dochádza k zrážaniu vodnej pary na kvapky (kondenzácii), ktoré sa odvádzajú preč. Výparník tak prispieva nielen k ochladeniu, ale aj k zníženiu vlhkosti vzduchu.

Ventilátor

Ventilátory sú veľmi dôležité pre cirkuláciu vzduchu. Vo vnútornej jednotke zabezpečuje ventilátor prúdenie ochladeného vzduchu do miestnosti. Vo vonkajšej jednotke pomáha ventilátor odvádzať teplo z kondenzátora do vonkajšieho prostredia.

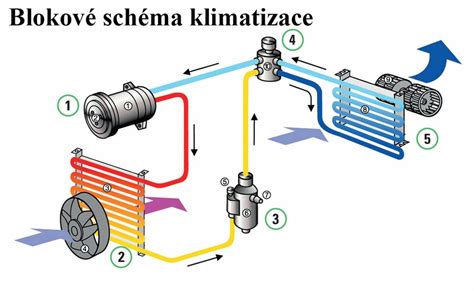

Fungovanie chladiaceho cyklu

Celý proces chladenia je nepretržitý cyklus, ktorý sa neustále opakuje. Poďme sa pozrieť na jeho jednotlivé fázy:

1. Absorpcia tepla (výparník): Vnútorná jednotka klimatizácie nasáva teplý vzduch z miestnosti. Tento vzduch prúdi cez výparník, kde cirkuluje nízkotlakové, nízkoteplotné chladivo v kvapalnom stave. Chladivo vďaka svojej nízkej teplote absorbuje teplo zo vzduchu, v dôsledku čoho sa vyparuje a mení na plyn. Ochladený vzduch je potom pomocou ventilátora vrátený späť do miestnosti. Pri tomto procese sa zároveň zráža vzdušná vlhkosť, ktorá sa zhromažďuje a odvádza preč ako kondenzát.
2. Stláčanie chladiva (kompresor): Plynné chladivo s nízkym tlakom a teplotou je nasávané kompresorom vo vonkajšej jednotke. Kompresor ho stláča, čím sa výrazne zvyšuje jeho tlak a teplota.
3. Odvod tepla (kondenzátor): Horúce, vysokotlakové plynné chladivo prúdi do kondenzátora, ktorý je taktiež umiestnený vo vonkajšej jednotke. Ventilátor vo vonkajšej jednotke fúka vonkajší vzduch cez potrubie s chladivom. Okolitý vzduch absorbuje teplo z chladiva, čo spôsobí, že sa chladivo ochladí a skvapalní (kondenzuje). Teplo je tak efektívne odvedené mimo budovy.
4. Zníženie tlaku (expanzný ventil): Kvapalné chladivo s vysokým tlakom následne prechádza cez expanzný ventil. Tu dochádza k prudkému zníženiu tlaku, čo spôsobí pokles teploty chladiva. Chladivo sa tak pripraví na ďalšiu absorpciu tepla vo výparníku.
5. Opakovanie cyklu: Ochladené nízkotlakové kvapalné chladivo potom prúdi späť do výparníka vnútornej jednotky a celý cyklus sa opakuje.

Tento neustále sa opakujúci cyklus zabezpečuje, že teplo z miestnosti je efektívne prenášané von a vo vnútri zostáva príjemne chladno, pričom sa zároveň reguluje vlhkosť vzduchu, čo zvyšuje celkový komfort.

Odvod kondenzátu

Dôležitou súčasťou fungovania klimatizácie je aj odvod kondenzátu. Pri ochladzovaní vzduchu vo výparníku sa zráža vzdušná vlhkosť na najchladnejšom predmete - dochádza ku kondenzácii. Táto skondenzovaná voda sa zhromažďuje v zbernej vaničke vo vnútornej jednotke a je potrebné ju bezpečne odviesť preč z miestnosti, aby sa predišlo pretečeniu a poškodeniu.

Typy klimatizačných systémov

Klimatizačné systémy sa líšia svojím vybavením, výkonom, inštaláciou, konštrukciou a typom použitých komponentov. Rozdeľujú sa na niekoľko základných typov.

Splitové klimatizačné systémy

Väčšina klimatizačných jednotiek pracuje pomocou deleného systému, tzv. split. To znamená, že sa skladajú z vonkajšej (kondenzačnej) a vnútornej jednotky, ktorá je umiestnená v interiéri. Jednotky sú navzájom prepojené medeným potrubím, v ktorom prúdi chladivo.

• Monosplit klimatizácia: Pozostávajú z jednej vonkajšej a jednej vnútornej jednotky. Sú ideálnym riešením do menších bytov a domov, prípadne do budov, kde stačí vychladiť len jednu miestnosť.

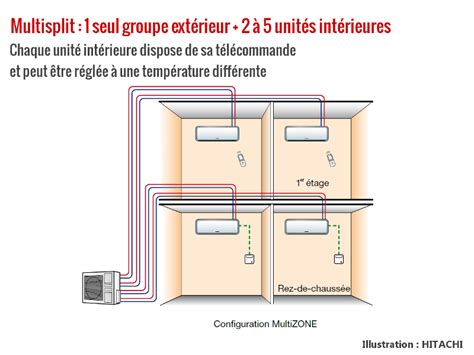

• Multisplit klimatizácia: Tieto systémy majú jednu vonkajšiu jednotku napojenú na viac vnútorných jednotiek (zvyčajne 2 až 5), ktoré môžu byť inštalované v rôznych miestnostiach. Systém je ideálny pre väčšie byty alebo rodinné domy, kde treba klimatizovať viac miestností naraz. Každá vnútorná jednotka je s vonkajšou prepojená medeným izolovaným potrubím.
• Split systém s viacerými vnútornými jednotkami pre veľké miestnosti: V prípade, že je miestnosť veľká alebo značne členitá, je možné chladiaci výkon vnútornej jednotky rozdeliť na dve, tri alebo až štyri vnútorné jednotky, čím sa zabezpečí rovnomernejšia distribúcia chladu alebo tepla. Prepojovacie potrubie vedené od vonkajšej jednotky sa v miestnosti rozdelí na viac vetiev v rozbočovačoch (refnetoch) a pripoja sa k nemu vnútorné jednotky.

Kompaktné klimatizácie (bez vonkajšej jednotky)

Na trhu sa môžeme stretnúť aj s klimatizáciami bez vonkajšej jednotky, v takom prípade hovoríme o kompaktnej klimatizácii.

• Mobilné klimatizácie: Sú prenosné jednotky na kolieskach, ktoré nevyžadujú trvalú inštaláciu. Obsahujú kondenzátor aj výparník v jednej skrini. Odvod kondenzátorom zohriateho vzduchu je zabezpečený ventilátorom, ktorý je napojený na hadicu, ktorá sa musí vyviesť do vonkajšieho prostredia (napr. cez okno). Ich nevýhodou je často znížená účinnosť, vyššia hlučnosť a vyššia spotreba energie v porovnaní so split systémami, pretože na ochladzovanie kondenzátora často používajú vzduch z klimatizovanej miestnosti. Existujú aj modely s dvomi hadicami, ktoré riešia tieto nevýhody, pričom druhá hadica slúži na prívod vonkajšieho vzduchu na ochladzovanie kondenzátora.
• Okenné klimatizácie: Tieto systémy sa montujú priamo do okna miestnosti a rovnako ako mobilné jednotky, obsahujú všetky komponenty v jednom bloku.

VRV (VRF) klimatizačné systémy

Tieto systémy sú určené pre viac miestností (až do 64) a pozostávajú z oddeleného kondenzátora s kompresorom, ktorý sa nachádza vo vonkajšom prostredí, a viacerých vnútorných jednotiek, ktoré obsahujú výparníky. Prepojovacie potrubie vedené od vonkajšej jednotky sa v budove rozdelí na viac vetiev v rozbočovačoch (refnetoch) a pripoja sa k nemu vnútorné jednotky. Každá vnútorná jednotka je individuálne ovládaná vlastným ovládačom. Systém umožňuje režim chladenia alebo vykurovania, dokonca aj súčasné chladenie a vykurovanie v rámci rôznych zón budovy (prečerpávanie energie).

Typy vnútorných jednotiek

Vnútorné jednotky sa ďalej delia podľa typu inštalácie a dizajnu, pričom každý typ je vhodný pre špecifické priestory:

• Nástenné klimatizácie: Najobľúbenejší typ pre domácnosti, byty a menšie kancelárie vďaka jednoduchej inštalácii a účinnosti. Montujú sa na stenu v miestnosti.
• Kanálové klimatizácie: Sú určené na inštaláciu v stropných dutinách alebo nad podhľadovými stropmi a distribuujú vzduch cez kanály do rôznych miestností. Sú diskrétne a bežné v komerčných budovách, reštauráciách, hoteloch, ale aj v priemyselných objektoch a školách.
• Kazetové klimatizácie: Špeciálne navrhnuté pre inštaláciu v stropných dutinách, ideálne pre miestnosti, kde je požadované rovnomerné chladenie alebo kúrenie a esteticky príjemné riešenie. Bežné v kanceláriách a obchodoch.
• Podstropné klimatizácie: Inštalujú sa pod stropom, čím sa minimalizuje vizuálny vplyv na interiér. Sú výborné do rozľahlých miestností s vysokými stropmi.
• Parapetné klimatizácie: Inštalujú sa pod okno a na prvý pohľad sa podobajú radiátorom.

Moderné funkcie a doplnkové technológie klimatizácie

Moderné klimatizačné systémy už dávno neslúžia len na ochladenie priestoru, ale ponúkajú celý rad pokročilých funkcií, ktoré zvyšujú komfort, energetickú účinnosť a kvalitu vzduchu.

Invertorová technológia

Klimatizácie s invertorovou technológiou pracujú „inteligentnejšie“ a rovnomernejšie ako klimatizácie bez zabudovaného invertora. Namiesto neustáleho zapínania a vypínania, čo je energeticky náročné, invertor plynule prispôsobuje výstupný výkon kompresora aktuálnym podmienkam. Krátko pred dosiahnutím nastavenej teploty klimatizačný systém zníži rýchlosť otáčok kompresora. To znamená, že maximálny výkon zariadenia sa nevyužíva permanentne, ale len vtedy, keď je to naozaj potrebné. Vďaka tomu klimatizácia spotrebuje menej energie, udržiava stabilnú teplotu bez výrazných výkyvov, je tichšia a má dlhšiu životnosť.

Filtrovanie vzduchu

Mnohé zariadenia tiež filtrujú vzduch v miestnosti. Najnovšie modely sú často vybavené pokročilými filtrami, ktoré výrazne zlepšujú kvalitu vzduchu v interiéri. Bežné sú:

• HEPA filtre: Zachytávajú jemné prachové častice, peľ, baktérie a vírusy, čím prispievajú k zdravšiemu prostrediu.
• Ionizátory: Uvoľňujú záporné ióny, ktoré viažu alergény a prach, čím vzduch čistia a osviežujú.
• Filtre s vitamínom C: Niektoré modely ponúkajú aj filtre, ktoré pozitívne vplývajú na pokožku a dýchacie cesty.
• Pachové filtre: Eliminujú zápachy z varenia či domácich zvierat.

Klimatizácia (s filtrovaním vzduchu a úpravou vlhkosti) sa používa aj v miestach so zvýšenými nárokmi na čisté a hypoalergénne prostredie, ako sú operačné sály a nemocničné priestory.

Funkcia vykurovania

Klimatizácia je vo svojej podstate tepelné čerpadlo vzduch/vzduch. To znamená, že obrátením okruhu chladiva pomocou štvorcestného ventilu možno niektoré systémy použiť aj na vykurovanie obytného priestoru. V tomto prípade klimatizácia obráti svoj chod: odoberá teplo z vonkajšieho vzduchu (aj pri nízkych teplotách) a odvádza ho dovnútra. Z vnútornej jednotky potom vychádza teplý vzduch a z vonkajšej zase studený. Kúrenie klimatizáciou je veľmi ekonomické, s nákladmi rovnajúcimi sa približne jednej štvrtine oproti vykurovaniu elektrickým priamovýhrevným telesom.

Parameter SCOP (Seasonal Coefficient of Performance) udáva sezónny COP parameter, ktorý určuje efektivitu klimatizácie na kúrenie v danej klimatickej oblasti. Čím je SCOP vyšší, tým ekonomickejšia je prevádzka klimatizácie na kúrenie. Režim kúrenia je v klimatizáciách bežným štandardom.

Inteligentné funkcie

Klimatizačné systémy s funkciami inteligentnej domácnosti zvyšujú prevádzkový komfort a energetickú účinnosť. Mnohé nové modely je možné pripojiť k domácej WiFi sieti a ovládať ich tak napríklad na cestách pomocou smartfónu cez mobilnú aplikáciu. Integráciou do systému inteligentnej domácnosti možno ušetriť veľa energie, pretože klimatizačné systémy môžu byť spojené so senzormi, ktoré zisťujú napríklad, či je miestnosť obsadená alebo či bolo otvorené okno. Pravidlá automatizácie ďalej ponúkajú možnosti plánovania zapnutia a vypnutia klimatizácie podľa denného režimu, čo šetrí energiu a zvyšuje komfort.

Kombinácia s fotovoltickým systémom

Kombináciou klimatizácie s fotovoltickým systémom môžete v lete výrazne znížiť spotrebu energie klimatizačných jednotiek. Je to obzvlášť výhodné, pretože veľmi horúce dni, kedy je klimatizácia najviac potrebná, zvyčajne poskytujú dobré podmienky na výrobu elektrickej energie pomocou solárnych panelov.

Dôležitosť údržby a vplyv na zdravie

Pre správne a bezpečné fungovanie klimatizácie je kľúčová pravidelná údržba a správne používanie.

Zanedbaná údržba

Zanedbaná údržba klimatizačných zariadení, hlavne nedostatočná výmena a čistenie filtrov, môže viesť k znečisťovaniu klimatizovaného vzduchu. To môže mať za následok šírenie alergénov, baktérií a vírusov, a tým aj zhoršenie kvality vzduchu v miestnosti.

Vplyv na zdravie pri nesprávnom používaní

Nesprávne používanie klimatizácie, napríklad nastavenie extrémne nízkych teplôt vplyvom cirkulujúceho vzduchu a nevhodný smer prúdenia, môže viesť k viacerým zdravotným problémom, ako sú:

• Vysychanie očí a ich pálenie
• Bolesti hlavy
• Stuhnuté krčné svaly
• Vysušená pokožka
• Angína a zhoršenie astmy

Zásadným opatrením je vyhýbanie sa tepelným šokom pri prechodoch medzi klimatizovaným a vonkajším prostredím, pričom rozdiel medzi vonkajšou a vnútornou teplotou by nemal presiahnuť 5 - 6 °C. Príliš nízka teplota môže spôsobiť oslabenie imunity.
