Radiálne ventilátory, známe aj ako odstredivé ventilátory, sú typom ventilátorov, ktoré nasávajú vzduch do stredu svojho obežného kolesa a následne ho vyfukujú do strán. Tento princíp fungovania im umožňuje vytvárať vyšší tlak v porovnaní s axiálnymi ventilátormi, čo ich robí vhodnými pre aplikácie vyžadujúce prepravu vzduchu cez dlhšie alebo členitejšie potrubné systémy.
Princíp fungovania a výhody radiálnych ventilátorov
Základným princípom radiálneho ventilátora je využitie odstredivej sily. Obežné koleso s lopatkami, ktoré sú zvyčajne šikmé dozadu, rotuje a dodáva kinetickú energiu nasávanému vzduchu. Táto energia je následne transformovaná na tlakovú energiu, keď vzduch opúšťa obežné koleso a je smerovaný do výstupného hrdla. Vďaka tomuto mechanizmu dokážu radiálne ventilátory efektívne prekonať odpor vzduchu v potrubí a zabezpečiť dostatočný prietok.
Hlavnou výhodou radiálnych ventilátorov je ich schopnosť generovať vysoký statický tlak. To ich predurčuje na použitie v situáciách, kde je potrebné pretlačiť vzduch cez:
- Dlhé vzduchovody
- Systémy s mnohými ohybmi a kolenami
- Filtracné jednotky
- Odsávacie systémy s vysokým odporom
Typy radiálnych ventilátorov a ich špecifikácie
Radiálne ventilátory sa líšia svojimi konštrukčnými vlastnosťami, výkonovými parametrami a určením. Medzi bežné typy patria:
Stropné a nástenné radiálne odsávacie ventilátory
Tieto ventilátory sú navrhnuté pre inštaláciu do stropu alebo na stenu, často s cieľom odsávania vzduchu z menších priestorov ako sú kúpeľne alebo toalety. Príkladom je stropný radiálny odsávací ventilátor Xpelair IPX2, ktorý ponúka prietok 250 m³/hod, výkon 32 W a hlučnosť 40 dB. Má rozmery vnútorného otvoru nasávania 23x23 cm, plastovú krytku 29x29 cm, výšku 24 cm a vývod na potrubie/hadicu s priemerom 100 mm.
Ďalším príkladom je malý radiálny ventilátor CF 100 T, vhodný pre relatívne dlhšie vzduchovody s väčšou tlakovou stratou. Je vybavený spätnou klapkou a montáž sa vykonáva len s osou ventilátora horizontálne.

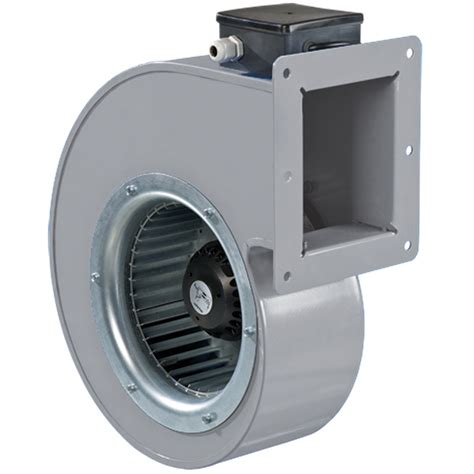

Priemyselné radiálne ventilátory
Priemyselné radiálne ventilátory sú určené pre náročnejšie aplikácie a často pracujú s vyššími výkonmi a prietokmi. Môžu byť použité v rôznych priemyselných procesoch, ako je transport materiálov, odsávanie prachu alebo chemických výparov.
- Radiálny ventilátor Kovodružstvo Strážov RVI 315 je nový, priemyselný transportný ventilátor s motorom Siemens. Bol používaný menej ako rok, maximálne 100 hodín.
- Priemyselný radiálny ventilátor Vortice C 30/4 T je trojfázový ventilátor talianskej značky Vortice.
- Existujú aj radiálne ventilátory odolné voči chemikáliám s prietokom 3800 m³/hod, tlakom 450 PA a veľkosťou otvorov 250 mm.
- Radiálny zváraný ventilátor s prietokom od 750 m³/hod, otáčkami 1480 a tlakom 2850 Pa, s obežným kolesom s lopatkami šikmými dozadu.
Ventilátory pre špecifické aplikácie
- Ventilátor do WC a kúpeľne: kompaktné modely, často s nízkou hlučnosťou a spätnou klapkou. Príkladom je ventilátor Elicent elix 100, ktorý je vhodný na strop aj na stenu, má zadný výfuk, umývateľný filtračný filter a motor s dlhou životnosťou.
- Radiálny ventilátor do kruhového potrubia: tieto ventilátory sú navrhnuté pre priamu integráciu do potrubných systémov. Ruck radiálny ventilátor do kruhového potrubia RK 125L je príkladom málo používaného ventilátora tohto typu.
- Radiálny ventilátor na 12V: menšie, nízkoenergetické ventilátory, často používané v automobiloch alebo prenosných zariadeniach. Radiálny ventilátor na 12V s rozmermi 140x140 mm, hrúbkou 25 mm, príkonom 3,6W a 1500 RPM ponúka tichý chod.
Pokročilé technológie a materiály
Moderné radiálne ventilátory často využívajú pokročilé technológie na zvýšenie efektivity a zníženie spotreby energie. Napríklad, ventilátory s EC motormi, ako je Ventilátor VKM EC, sú vyrobené z kvalitnej ocele a vďaka úspornému motoru znižujú spotrebu elektrickej energie až o 35%. Tieto ventilátory sú určené na použitie vo verejných priestoroch.
Pri výrobe radiálnych ventilátorov sa používajú rôzne materiály, vrátane plastov a ocele, v závislosti od aplikácie. Niektoré ventilátory sú špeciálne navrhnuté tak, aby boli odolné voči chemikáliám alebo vysokým teplotám.
Výber správneho radiálneho ventilátora
Pri výbere radiálneho ventilátora je dôležité zvážiť niekoľko kľúčových parametrov:
- Prietok vzduchu (m³/hod): Potrebný objem vzduchu, ktorý má ventilátor prepraviť.
- Statický tlak (Pa): Schopnosť ventilátora prekonať odpor v potrubnom systéme.
- Hlučnosť (dB): Úroveň hluku generovaného ventilátorom, dôležitá najmä pre vnútorné použitie.
- Výkon (W): Spotreba elektrickej energie.
- Rozmery: Veľkosť ventilátora a jeho pripojovacích otvorov.
- Typ motora: Štandardný AC motor alebo energeticky úsporný EC motor.
- Materiálové prevedenie: Odolnosť voči prostrediu (chemikálie, vlhkosť).
Je tiež dôležité zvážiť konkrétne použitie, či už ide o:
- Odsávanie znečisteného vzduchu: V takýchto prípadoch je potrebný dostatočný prietok a tlak na prekonanie odporu filtra alebo potrubia. Príkladom je brúsny stôl s odsávaním PRIME 2500, ktorý efektívne odstraňuje suché nečistoty a zaručuje čisté pracovné prostredie.
- Ventilácia priestorov: Zabezpečenie cirkulácie vzduchu v obytných, komerčných alebo priemyselných priestoroch.
- Transport materiálov: Priemyselné ventilátory s vysokým prietokom a tlakom na presun sypkých materiálov alebo iných médií.
