Požiadavky na chladenie motora

Motor s výkonom 500 kW predstavuje významnú investíciu a jeho správna inštalácia je kľúčová pre zabezpečenie optimálneho výkonu, dlhej životnosti a bezpečnosti. Pri inštalácii takýchto výkonných strojov je potrebné venovať pozornosť viacerým dôležitým aspektom.

Príprava miesta inštalácie

Prvým krokom pri inštalácii 500kW motora je dôkladná príprava miesta inštalácie. Vzhľadom na jeho veľkosť a výkon vyžaduje primeraný priestor na inštaláciu, prevádzku a údržbu. Motor by mal byť umiestnený na dobre vetranom mieste s dostatočným voľným priestorom okolo neho, aby sa umožnila správna cirkulácia vzduchu. Vo všeobecnosti sa odporúča minimálny voľný priestor 3 stopy na všetkých stranách motora a 5 stôp nad ním.

Motor musí byť nainštalovaný na pevnom a rovnom základe, aby sa zabránilo vibráciám a zabezpečila sa stabilná prevádzka. Základ by mal byť navrhnutý tak, aby uniesol hmotnosť motora a akéhokoľvek súvisiaceho vybavenia, ako sú spojky a remene. Pre motory s výkonom 500 kW sa zvyčajne odporúča betónový základ.

Elektrické napájanie

Motor s výkonom 500 kW vyžaduje značné množstvo elektrickej energie. Pred inštaláciou je nevyhnutné zabezpečiť, aby na mieste inštalácie bolo dostatočné elektrické napájanie. Motor by mal byť pripojený k vyhradenému elektrickému obvodu s vhodnou napäťovou a prúdovou kapacitou. Elektrický zdroj by mal byť chránený aj vhodnými ističmi a poistkami, aby sa predišlo elektrickému preťaženiu a skratu.

Montáž a zarovnanie

Po pripravení miesta nasleduje montáž motora. Správne zarovnanie motora s poháňaným zariadením je kľúčové pre efektívnu prevádzku a zabránenie predčasnému opotrebovaniu. Nesprávne nastavenie môže spôsobiť nadmerné vibrácie, hluk a poškodenie motora a poháňaného zariadenia. Na zabezpečenie správneho zarovnania sa bežne používajú laserové zarovnávacie nástroje.

Motor je zvyčajne pripojený k poháňanému zariadeniu pomocou spojky. K dispozícii je niekoľko typov spojok, vrátane pružných a pevných spojok. Výber spojky závisí od konkrétnej aplikácie a požiadaviek motora a poháňaného zariadenia. V niektorých aplikáciách môže byť motor pripojený k poháňanému zariadeniu pomocou remeňa. Pri inštalácii remeňa je dôležité zabezpečiť správne napnutie pásu.

Požiadavky na chladenie motora

Motor s výkonom 500 kW generuje počas prevádzky značné množstvo tepla a je nevyhnutné mať účinný chladiaci systém, aby sa zabránilo prehriatiu. Teplo je nutné odvádzať vzhľadom na obmedzenú tepelnú odolnosť piestov, valcov, hlavy valcov, turbodúchadla a mazacieho oleja. Chladením sa pri zážihových motoroch znižuje sklon k detonačnému spaľovaniu. Pri plnom zaťažení motora sa musí chladením odviesť 20-30% tepla, ktoré sa uvoľňuje pri spaľovaní.

Typy chladiacich systémov

• Vzduchové chladenie: Je najjednoduchší a najbežnejší spôsob chladenia motorov. Vo vzduchom chladenom systéme je motor vybavený ventilátorom, ktorý fúka vzduch po povrchu motora, aby odvádzal teplo. Toto chladenie je často používané v menších motoroch, ako sú motory na motocykloch alebo niektoré staršie automobilové motory. Je menej nákladné, ale nie tak efektívne pri vysokých výkonnostných požiadavkách. Pre krajiny, v ktorých sa vyskytujú piesočné búrky, je vhodnejšie vzduchové chladenie, pretože piesok môže zaniesť jednotlivé otvory v chladiči.
• Kvapalinové (vodné) chladenie: Je efektívnejší spôsob chladenia motorov, najmä vo vysokovýkonných aplikáciách. Vo vodou chladenom systéme voda cirkuluje cez chladiaci plášť okolo motora, aby absorbovala teplo. Pri inštalácii vodou chladeného motora je dôležité zabezpečiť, aby bol prívod vody čistý a bez nečistôt, aby nedošlo k upchatiu chladiaceho systému. Vodné chladenie umožňuje lepšiu reguláciu teploty motora.
• Chladenie olejom: Je ďalším spôsobom chladenia motorov, najmä v aplikáciách, kde sa očakávajú vysoké teploty. V olejom chladenom systéme olej cirkuluje cez motor, aby absorboval teplo.

Kľúčové komponenty chladiaceho systému

Efektívne chladenie zabezpečuje optimálnu teplotu motora, čo predlžuje jeho životnosť a zvyšuje výkon. Kľúčovými komponentmi chladiaceho systému sú:

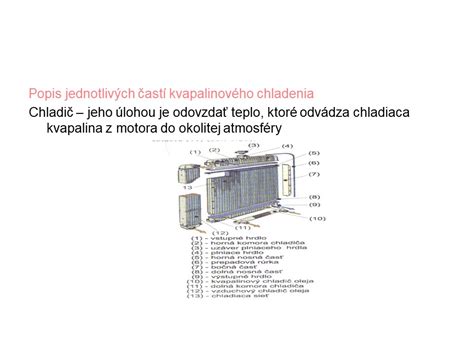

• Chladič: Má za úlohu odvádzať do vzduchu teplo motora prijaté chladiacou kvapalinou. U automobilov s automatickou prevodovkou sa chladičom odvádza i teplo prevodovky. Existujú chladiče s priečnym prúdením, kde kvapalina prúdi z jednej strany na druhú, a chladiče pre nízku a vysokú teplotu s deliacou priečkou v komore.
• Vodné čerpadlo: Je konštruované ako rotačné odstredivé radiálne čerpadlo. V telese čerpadla sa otáča rotor s radiálnymi lopatkami, ktorý tlačí kvapalinu smerom von. Pohon čerpadla je obvykle klinovým remeňom od kľukového hriadeľa.
• Termostat: Je regulátorom teploty, ktorého úlohou je regulovať prietok kvapaliny podľa teploty, čím udržuje motor v optimálnej prevádzkovej teplote. Chybný termostat, ktorý sa neotvára, môže spôsobiť prehriatie.
• Chladiaca kvapalina: Je médium prenášajúce teplo. Nemrznúca zmes na báze glykolu, riedená destilovanou vodou, zabraňuje zamŕzaniu v zime a prehriatiu v lete, a zároveň chráni vnútorné časti sústavy pred koróziou. Existujú rôzne typy chladiacich kvapalín (G10, G11, G12, G12+, G12++, G13) s rôznymi vlastnosťami a kompatibilitou. Dôležité je používať kvapalinu predpísanú výrobcom a nemiešať nekompatibilné typy.
• Expanzná nádobka: Slúži na vyrovnanie tlakových a objemových zmien kvapaliny pri jej zahrievaní a chladení.
• Ventilátor: Zabezpečuje prúdenie vzduchu cez chladič, najmä pri nízkych rýchlostiach vozidla alebo pri státí. Môže mať pevný alebo variabilný pohon.

Problémy s chladením a ich riešenia

Mnohé problémy s chladením motora môžu byť spôsobené nedostatočnou údržbou alebo nevhodným dizajnom. Medzi najčastejšie problémy patria:

• Prehriatie: Môže viesť k vážnym poškodeniam motora. Príčiny zahŕňajú nízku hladinu chladiacej kvapaliny, poškodený termostat, nefunkčné vodné čerpadlo, zanesený chladič alebo chybný ventilátor.
• Únik chladiacej kvapaliny: Môže sa vyskytnúť v dôsledku netesných hadíc, chladiča, vodného čerpadla, tesnenia hlavy valcov alebo expanznej nádobky.
• Znečistená alebo degradovaná kvapalina: Zmena farby, prítomnosť oleja alebo usadenín indikuje potrebu výmeny kvapaliny a prepláchnutia systému.
• Netesný chladič: Oprava sa môže robiť spájkovaním, pri malých netesnostiach sa pridáva tesniaci prostriedok.
• Upchatý chladič: Na vyčistenie sa používajú chemické prípravky.

Pravidelná údržba, vrátane kontroly a výmeny chladiacej kvapaliny, je kľúčová pre udržanie efektívnosti chladiaceho systému. Kontrola hladiny kvapaliny by sa mala vykonávať minimálne raz mesačne a vždy pred dlhšou cestou. Pri výmene kvapaliny sa odporúča celý systém prepláchnuť, aby sa odstránili usadeniny a zvyšky starého roztoku.

Riadiace systémy

Motor s výkonom 500 kW je zvyčajne riadený riadiacim systémom, ktorý umožňuje spustenie, zastavenie a riadenie rýchlosti motora. Štartér motora je zodpovedný za spustenie a zastavenie motora. K dispozícii je niekoľko typov motorových štartérov, vrátane štartérov s priamym zapojením (DOL), štartérov hviezda-trojuholník a softštartérov. Výber motorového štartéra závisí od konkrétnej aplikácie a požiadaviek motora.

Frekvenčný menič (VFD) je zariadenie, ktoré umožňuje presné riadenie otáčok a krútiaceho momentu motora. Pri inštalácii VFD je dôležité zabezpečiť, aby bol správne nainštalovaný a nakonfigurovaný.

Ovládací panel je rozhranie medzi operátorom a riadiacim systémom motora. Zvyčajne obsahuje spínače, tlačidlá a indikátory na ovládanie a monitorovanie motora.

Bezpečnostné požiadavky

Pri inštalácii motora s výkonom 500 kW je najdôležitejšia bezpečnosť. Ako už bolo spomenuté, elektrické napájanie motora by malo byť správne nainštalované a chránené, aby sa predišlo úrazu elektrickým prúdom. Motor a súvisiace vybavenie by mali byť chránené, aby sa zabránilo náhodnému kontaktu s pohyblivými časťami. Motor by mal byť inštalovaný v oblasti odolnej voči ohňu a v prípade požiaru by mali byť nainštalované vhodné protipožiarne systémy.

Uvedenie do prevádzky a testovanie

Po inštalácii motora je dôležité uviesť do prevádzky a otestovať motor, aby ste sa uistili, že funguje správne. Uvedenie do prevádzky zahŕňa kontrolu inštalácie, zapojenia a riadiaceho systému, aby sa zabezpečilo, že je všetko v poriadku. Počas testovania by sa mali monitorovať vibrácie motora, aby sa zabezpečilo, že sú v prijateľných medziach.

Na záver, inštalácia 500kW motora si vyžaduje starostlivé plánovanie, správne inštalačné techniky a prísne dodržiavanie bezpečnostných predpisov. Správne chladenie je jedným z najdôležitejších aspektov, ktorý ovplyvňuje efektivitu, životnosť a spoľahlivosť motora.
