Chladiaci systém dieselových motorov

V dieselovom motore existujú dva hlavné typy chladenia: vodné chladenie a vzduchové chladenie. V súčasnosti sa v rámci vodného chladenia motora rozlišujú dva druhy systémov: tradičný vodný chladiaci systém s remeňovým pohonom a systém vodného chladenia motora s elektronickým ventilátorom. Tento článok sa zameriava predovšetkým na vodné chladenie a remeňové motory.

Funkcia chladiaceho systému motora

Hlavnou funkciou chladiaceho systému motora je udržiavať motor v správnom teplotnom rozsahu za všetkých prevádzkových podmienok. Systém musí nielen zabrániť prehrievaniu motora, ale aj jeho podchladeniu, najmä v zimnom období. Po studenom štarte motora by mal chladiaci systém zabezpečiť rýchle zvýšenie teploty motora a dosiahnutie normálnej pracovnej teploty čo najskôr. Chladiaci systém je tak dôležitý pre udržanie normálnej teploty a zabezpečenie bezchybnej prevádzky motora.

Chladiaci systém motora absorbuje 25 až 30 percent z celkového množstva tepla vneseného do motora z paliva. Ak sa toto teplo neodvedie, vnútorná teplota motora rýchlo dosiahne úroveň, ktorá spôsobí zlyhanie komponentov a poruchu motora.

Typy chladiacich systémov dieselových motorov

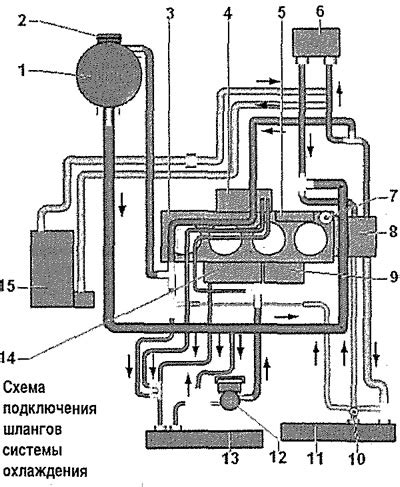

Vodný chladiaci systém s núteným obehom

Vodný chladiaci systém motora je systém vodného chladenia s núteným obehom, čo znamená, že vodné čerpadlo sa používa na zvýšenie tlaku chladiacej kvapaliny a jej nútenú cirkuláciu v motore. Systém obsahuje:

• Vodné čerpadlo: Cirkuluje chladiacu kvapalinu v celom systéme. Je poháňané kľukovým hriadeľom motora cez remeň alebo prevodový stupeň.
• Chladič (radiátor): Tepelný výmenník, ktorý pozostáva zo série trubíc a rebier. Odvádza teplo z chladiacej kvapaliny do vzduchu.
• Chladiaci ventilátor: Fúka vzduch cez chladič, keď sa otáča, aby sa zvýšila schopnosť chladiča odvádzať teplo a urýchlila rýchlosť chladenia chladiacej kvapaliny.
• Termostat: Ventil, ktorý reguluje prietok chladiacej kvapaliny cez chladič. Keď je motor studený, zostáva uzavretý, čo umožňuje rýchle zahriatie motora.
• Vodný plášť: Kanály v bloku motora a hlave valcov, ktorými prúdi chladiaca kvapalina.
• Ďalšie prídavné zariadenia (hadice, potrubia, expanzná nádrž).

Proces chladenia vodným systémom s núteným obehom

Vodný chladiaci systém s núteným obehom natlakuje chladiacu kvapalinu systémom pomocou vodného čerpadla, aby prúdila vo vodnom plášti. Chladiaca voda odoberá teplo zo steny valca, jej teplota stúpa a horúca voda prúdi hore do hlavy valcov a potom vyteká z hlavy valcov, vstupujúc do radiátora. Vďaka silnému ofukovaciemu pôsobeniu ventilátora prúdi vzduch chladičom vysokou rýchlosťou spredu dozadu a nepretržite odoberá teplo vode prúdiacej cez chladič. Ochladená voda sa vodnou pumpou prečerpáva do vodného plášťa zo spodnej časti radiátora. Voda nepretržite cirkuluje v chladiacom systéme.

Jadro radiátora je základná časť radiátora, ktorá hrá hlavnú úlohu pri odvode tepla. Jadro chladiča sa skladá z vyžarovacích rúrok, vyžarovacích rebier (alebo vyžarovacích remeňov), horných a spodných hlavných rebier atď. Keďže má dostatočnú plochu na odvod tepla, dokáže zabezpečiť odvod potrebného tepla z motora do okolitej atmosféry. Okrem toho je jadro chladiča vyrobené z extrémne tenkého kovu a jeho zliatiny s dobrou tepelnou vodivosťou, vďaka čomu jadro chladiča dosahuje najvyšší efekt rozptylu tepla pri najmenšej kvalite a veľkosti. Existuje mnoho typov jadier radiátorov, ako sú rúrkové rebrové, rúrkové a tak ďalej.

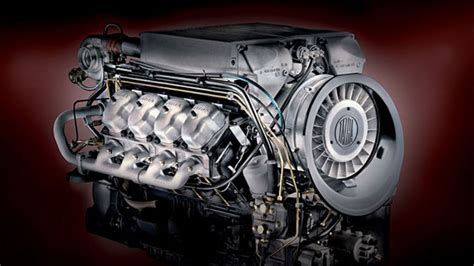

Vzduchom chladené dieselové generátory

Vzduchom chladené dieselové generátory využívajú okolitý vzduch na odvádzanie tepla generovaného motorom a jeho komponentmi počas prevádzky. Konštrukcia má zvyčajne rebrá na bloku motora a komponentoch generátora, ktoré zväčšujú plochu pre výmenu tepla. Počas prevádzky generátora je cez tieto rebrá nasávaný vzduch, čím sa motor účinne chladí bez potreby dodatočných kvapalín.

Chladenie v dieselových generátoroch

Chladiace systémy hrajú kritickú úlohu pri zabezpečovaní spoľahlivej prevádzky dieselových generátorov. Dieselové generátory sú chrbtovou kosťou rôznych sektorov, od poskytovania núdzovej energie v domácnostiach až po podporu veľkých priemyselných a poľnohospodárskych operácií. Účinnosť dieselového generátora do značnej miery závisí od jeho chladiaceho systému.

Dieselové motory pracujú spaľovaním nafty v spaľovacej komore, čo uvoľňuje obrovské množstvo tepla. Nadmerné teplo môže spôsobiť, že komponenty motora sa rozšíria nad rámec ich navrhnutých tolerancií, čo vedie k zvýšenému treniu medzi pohyblivými časťami a zrýchľuje opotrebenie. Prehrievanie môže tiež spôsobiť rozpad motorového oleja, zníženie jeho mazacích vlastností a ďalej zvyšuje riziko zlyhania komponentov.

Porovnanie vzduchom a vodou chladených dieselových generátorov

Vzduchom chladené dieselové generátory

Výhody:

• Jednoduchosť: Menej komponentov (bez chladičov, vodných čerpadiel, chladiacej kvapaliny), čo vedie k nižším počiatočným nákladom a jednoduchšej inštalácii.
• Nižšia údržba: Menej súčiastok na správu, nevyžaduje kontrolu hladiny chladiacej kvapaliny.
• Nákladová efektívnosť: Vo všeobecnosti lacnejšie na výrobu a prevádzku.
• Hmotnosť a kompaktnosť: Sú ľahšie a kompaktnejšie, vhodné pre aplikácie s obmedzeným priestorom a hmotnosťou.

Nevýhody:

• Účinnosť chladenia: Môžu mať problém udržiavať optimálne prevádzkové teploty v extrémnych horúčavách alebo pri veľkom zaťažení.
• Obmedzenia výkonu: Nie sú vhodné na dlhodobú prevádzku v náročných podmienkach pri trvalom vysokom výkone.
• Hladiny hluku: Vyššie hladiny hluku kvôli expozícii komponentov.

Ideálne aplikácie: Menšie aplikácie, kde je prvoradá jednoduchosť a nákladová efektívnosť, ako záložný zdroj energie v obytných priestoroch, na staveniskách, alebo tam, kde hladina hluku nie je kritickým problémom.

Vodou chladené dieselové generátory

Výhody:

• Efektívne chladenie: Vynikajúca regulácia teploty, optimálne prevádzkové teploty aj pri vysokom zaťažení.
• Tepelná stabilita: Zvyšuje účinnosť a životnosť motora.
• Tichšia prevádzka: Izolovaná povaha vedie k tichšej prevádzke.
• Konzistentný výkon: Stabilné teploty bez ohľadu na okolité podmienky alebo zmeny zaťaženia.

Nevýhody:

• Zložitosť: Viac komponentov (chladiče, vodné čerpadlá), čo môže viesť k ďalším bodom poruchy a komplikovanejším opravám.
• Požiadavky na údržbu: Pravidelná údržba (monitorovanie hladiny chladiacej kvapaliny, kontrola únikov, funkčnosť chladiča).
• Úvahy o hmotnosti: Zvyčajne sú ťažšie, čo môže obmedziť prenosnosť.

Ideálne aplikácie: Náročné aplikácie vrátane priemyselných prostredí, dátových centier a miest vyžadujúcich nepretržité napájanie. Sú vhodné pre vysokovýkonné scenáre, kde je spoľahlivosť a tepelná stabilita kľúčová.

Chladiaca kvapalina a jej údržba

Zloženie a vlastnosti chladiacej kvapaliny

Voda je najčastejšou chladiacou kvapalinou motora používanou v dieselových motoroch. Avšak, samotná voda môže spôsobiť koróziu, usadeniny nerastov a zamrznutie. Preto sa musí do motorov, ktoré by mohli byť vystavené teplotám blízkym alebo pod bodom mrazu, pridať nemrznúca zmes, napríklad etylénglykol alebo propylénglykol. Najrozšírenejším riešením je zmes nemrznúcej zmesi a vody (typicky pomer 50:50), ktorá je účinná pri teplotách až do -35 °C a ochranu pred prevarením do 120 °C pod tlakom. Komerčná nemrznúca zmes obsahuje chemikálie, ktoré inhibujú koróziu.

Chémia vody - Voda používaná ako chladiaca kvapalina motora by nemala obsahovať usadeniny a chemikálie tvoriace vodný kameň. Typicky sa používa demineralizovaná voda. Voda by mala byť trochu zásaditá, s pH medzi 8 a 9,5. Aby sa zabránilo hromadeniu vodného kameňa na vložkách valcov a hlavách valcov, odporúča sa pridať inhibítor korózie.

Moderné kvapaliny tvorené zmesou monoetylénglykolu a inhibítorov korózie majú vraj životnosť rovnakú ako samotné auto (asi 300 000 km), avšak skúsení praktici odporúčajú meniť kvapalinu preventívne po cca piatich rokoch. Stará, zle nariedená alebo znečistená kvapalina dokáže aj dnes poškodiť tesnenie vodnej pumpy, ktorá tým pádom začne prepúšťať. Chladiaca kvapalina sa časom okyseluje a rozkladajú sa v nej látky zabraňujúce korózii. V horšom prípade to znamená napríklad poškodenie tesnenia pod hlavou.

Rozlišujeme chladiace kvapaliny podľa farby na žltú, modrú/fialovú, červenú alebo modrozelenú. Typ kvapaliny býva uvedený na nádobke (typ B, C, D, G11, G12, G12 ++, G48 a ďalšie). V dnešnej dobe nie je problém vyrobiť akúkoľvek farebnú chladiacu kvapalinu, preto všeobecné rozlišovanie kvality podľa sfarbenia je nedostatočné. Pri výbere vhodného produktu si všímajte predovšetkým to, aké normy výrobcov vozidiel daná kvapalina spĺňa. Kvalitná chladiaca kvapalina je kľúčová, pretože nekvalitná môže rýchlo zdegradovať a znečistiť chladič a celý chladiaci systém automobilu.

Údržba chladiaceho systému dieselového motora

Chladiaci systém naftového motora je dôležitou súčasťou na udržanie dlhodobej normálnej prevádzky. Preto potrebuje pravidelnú údržbu:

1. Pred naštartovaním naftového motora naplňte chladič čistou mäkkou vodou.
2. V zime, keď naftový motor pracuje a teplota bloku motora klesne pod 40 ℃, zastavte motor a vypustite chladiacu kvapalinu.
3. V zime sa môže použiť tepelná izolácia na zakrytie povrchu prívodu vzduchu chladiča, aby sa zabránilo príliš nízkej teplote chladiacej kvapaliny.
4. Pravidelne čistite vodný plášť a chladič, aby ste odstránili vodný kameň.
5. Pravidelne upravujte napnutie remeňa ventilátora.
6. Pravidelne kontrolujte, či nie je upchatý vzduchový kanál jadra chladiča. V prípade potreby odstráňte nečistoty drevom alebo bambusom, prípadne ho umyte vodou.

Kritické body údržby:

• Kontrola hladiny chladiacej kvapaliny: Ak sa pri jazde rozsvieti kontrolka chladenia, odporúča sa pri najbližšej príležitosti zastaviť, vypnúť motor a opatrne skontrolovať stav chladiacej kvapaliny v expanznej nádržke. Nedostatočné množstvo chladiaceho koncentrátu je jednou z najčastejších príčin prehriatia pohonného ústrojenstva.
• Riešenie netesností: Malé množstvo chladiacej kvapaliny môže byť spôsobené únikom/netesnosťou alebo mikro-trhlinami v chladiacom systéme. Produkty ako Radiator Stop Leak dokážu spoľahlivo utesniť chladiče a výmenníky tepla, netesné vodné čerpadlá a ventily pomocou keramických platničiek. Je vhodný aj na preventívne použitie.
• Odstraňovanie vodného kameňa: V starších vozidlách sa časom v systéme môže vytvoriť vodný kameň, ktorý upcháva úzke hadičky, čo vedie k slabej efektivite chladenia. Produkty ako Radiator Flush odstraňujú všetky usadeniny, predovšetkým vodný kameň a hrdzu, na molekulárnej úrovni. Po aplikácii (pridanie do chladiča, 15 minút chodu motora) je potrebné zmes vypustiť a systém dôkladne prepláchnuť čistou vodou.
• Odstraňovanie olejových nečistôt: Ak dôjde k poškodeniu tesnenia medzi olejovým a chladiacim vedením (napr. pod hlavou valcov), dôjde k zmiešaniu oleja a chladiacej kvapaliny. Typickým znakom sú stopy oleja v chladiacej kvapaline (svetlá penová alebo olejovitá emulzia na viečku nádržky). Produkty ako Radiator Oil Cleaner dokážu odstrániť olejové nečistoty, kal a vodný kameň. Po odstránení závady pridajte čistič, nechajte motor bežať 15-40 minút a následne systém prepláchnite.
• Pravidelná výmena chladiacej kvapaliny: Odborníci odporúčajú výmenu každé dva roky, presný interval je uvedený v návode k vozidlu alebo v servisnej knižke.

Pre ochranu celého chladiaceho systému existujú produkty ako PRO-TEC Radiator Conditioner, ktorý zabraňuje elektrolýze a kavitácii, zlepšuje tepelnú výmenu, maže vodnú pumpu, termostat a ventily, neutralizuje škodlivé kyseliny a chráni systém pred hrdzou a koróziou.

Pokročilé chladiace technológie

Modul preplňovaného vzduchu

Nový modul preplňovaného vzduchu, ako je Handtmann, bol vyvinutý pre novú generáciu dieselových motorov. Tieto motory využívajú prívod vysokotlakových a nízkotlakových výfukových plynov na zníženie emisií oxidu dusnatého. Chladením plniaceho vzduchu sa navyše zvyšuje hustota výkonu. Modul plniaceho vzduchu privádza prúd čerstvého vzduchu vrátane vysokotlakových a nízkotlakových výfukových plynov do hlavy valca. Integrovaný chladič plniaceho vzduchu sa stará o potrebné chladenie čerstvého vzduchu. Na dosiahnutie optimálneho pomeru emisií oxidu dusnatého a sadzí vo všetkých prevádzkových stavoch a na dodržanie noriem pre výfukové plyny sa v určitých prevádzkových bodoch privádzajú nechladené vysokotlakové výfukové plyny. EGR ventil reguluje prietok.

Mechanizmus preplňovania turbodúchadlom zvyšuje teplotu spaľovacieho vzduchu. Pred vstupom spaľovacieho vzduchu do valcov motora sa musí ochladiť, aby sa zabezpečilo, že na spaľovanie paliva bude k dispozícii dostatočné množstvo vzduchu (na udržanie hustoty vzduchu). To sa dosiahne pomocou vzduchového medzichladiča alebo dochladzovača, chladiča podobného výmenníka tepla umiestneného v potrubí medzi výstupom kompresora turbodúchadla a vzduchovým potrubím motora. Tento radiátor je zodpovedný za odvádzanie prebytočného tepla zo spaľovacieho vzduchu.

Systémy udržiavania teploty

Keď sa motor na určitý čas vypne, vnútorná teplota motora sa výrazne zníži. Rýchly štart a rýchle zaťaženie studeného motora, typické pre dieselové motory pre jadrové aplikácie v núdzových podmienkach, generuje značné namáhanie a zvýšené opotrebovanie. Preto systémy udržiavania teploty (ako je systém vodného chladenia plášťa) udržujú teplotu chladiacej kvapaliny motora na alebo blízko štandardnej prevádzkovej teploty. Ohrievač udržiavania teploty je ponorný elektrický ohrievač, ktorý sa inštaluje do samostatnej vykurovacej nádrže alebo stúpacieho potrubia.

Keď je motor v pohotovostnom režime, aktivuje sa systém udržiavania teploty. Čerpadlo na udržiavanie teploty vytvára vákuum v systéme a uvoľňuje vodu do prívodu vody do plášťa motora. Keď motor funguje, môžu byť umiestnené spätné ventily, aby sa zabránilo spätnému toku v systéme udržiavania teploty.

Vodný systém medzichladiča

Vodný systém medzichladiča dodáva vodu do medzichladiča alebo dochladzovača inštalovaného na prívodnom potrubí spaľovacieho vzduchu motora. Ide o výmenník tepla podobný chladiču, ktorý ochladzuje spaľovací vzduch za kompresorom turbodúchadla a pred vzduchovým potrubím/pretlakovým priestorom motora. Chladenie zlepšuje hustotu vzduchu, čo umožňuje viac kyslíka spáliť viac paliva pre väčší výkon. Okrem toho spaľovací vzduch ochladzuje koruny piestu.

Voda používaná na medzichladenie musí byť zvyčajne dosť blízka teplote okolitého vzduchu. Preto sa na tento účel zvyčajne uprednostňuje použitie úžitkovej vody pred plášťovou vodou, ktorá má výrazne vyššiu teplotu (160 až 180 °F).

V niektorých systémoch s medzichladičom vody sa môže použiť termostat, aby sa zabránilo nadmernému ochladzovaniu vody medzichladiča, najmä v chladnom počasí alebo pri malom zaťažení motora, aby sa minimalizovala kondenzácia vlhkosti v spaľovacom vzduchu. Ak je nasávaný spaľovací vzduch príliš studený, môže sa zhoršiť čas štartovania motora, výkon pri nízkej záťaži a mazanie vložky valcov. Na zmiernenie tohto vplyvu niekoľko výrobcov termostaticky obmedzuje prietok chladiacej vody do medzichladiča a/alebo podľa potreby dodáva teplú vodu z plášťa.

Ďalšie podmienky chladenia v dieselových generátoroch

Dieselový generátor je zvyčajne umiestnený v budove s obmedzenými otvormi. V miestnosti s dieselovým generátorom (EDG) je niekoľko zdrojov tepla vrátane motora a generátora. Časti zariadenia v tejto oblasti, vrátane rozvádzača, ovládacích panelov, monitorovacieho zariadenia, palivovej nádrže, vzduchového kompresora (kompresorov) a zásobníka (nádržov) vzduchu, sa musia udržiavať pri nízkej teplote, aby sa zabezpečila optimálna prevádzka. Štandardný teplotný limit pre miestnosť EDG je 122 stupňov F (50 stupňov Celzia). V dôsledku toho je potrebné priviesť dostatočné množstvo chladného vzduchu (okolitého vzduchu) na odvádzanie tepla a udržiavanie teploty v miestnosti pod maximálnou povolenou úrovňou. Zatiaľ čo samotný motor nie je príliš ovplyvnený izbovou teplotou, extrémne vysoké izbové teploty EDG môžu mať vplyv na generátor a ďalšie komponenty.
