Potrubné ventilátory s priemerom 100 mm sú špecializované zariadenia určené na efektívne odvetranie rôznych typov priestorov. Ich primárnym využitím je odťah vzduchu z kuchýň, kúpeľní a toaliet, no svoje uplatnenie nachádzajú aj v menších prevádzkach, ako sú obchody, kancelárie či reštaurácie. Vďaka kompaktným rozmerom a univerzálnemu priemeru pripojenia 100 mm sú vhodné na integráciu do existujúcich ventilačných systémov, či už ide o pevné potrubia alebo flexibilné hadice.
Typy potrubných ventilátorov a ich vlastnosti
Na trhu existuje široká škála potrubných ventilátorov s priemerom 100 mm, ktoré sa líšia svojimi funkciami, výkonom a konštrukčným prevedením. Medzi najbežnejšie patria:
Axiálne ventilátory
Axiálne ventilátory sú určené predovšetkým pre krátke ventilačné trasy, zvyčajne do 2-3 metrov. Sú vhodné na presun vzduchu medzi miestnosťami alebo ako posilnenie ťahu v krátkom potrubí. Ich konštrukcia umožňuje montáž v akejkoľvek polohe, pričom smer prúdenia vzduchu je vždy vyznačený šípkou na tele ventilátora.
Radiálne ventilátory
Radiálne ventilátory sú výkonnejšie a dokážu pracovať aj v systémoch s vyšším odporom vzduchu, ako sú dlhšie potrubia s viacerými kolenami. Vďaka svojej konštrukcii si udržiavajú výkon aj v náročnejších podmienkach a sú často využívané v priemyselných objektoch, ale aj v domácnostiach. Plastové radiálne ventilátory sú navrhnuté na odťah vzduchu z malých a stredne veľkých miestností, vrátane vlhkého prostredia ako sú kúpeľne, sprchy, kuchyne, ale aj skleníky, kiná či obchody.
Ventilátory s dodatočnými funkciami
Niektoré modely sú vybavené pokročilými funkciami, ktoré zvyšujú ich komfort a efektivitu:
- Časový spínač (Timer): Umožňuje nastaviť oneskorené vypnutie ventilátora v rozsahu 2 až 30 minút. Táto funkcia zabezpečí dokonalé dovysávanie priestoru aj po odchode osôb. Ventilátory s časovačom vyžadujú 3-žilový prívod elektriny (fáza L, nulový N a ovládací fázový LT).
- Teplotné čidlo a regulátor otáčok: Tieto modely sa zapínajú a regulujú svoju činnosť na základe nastavenej teploty.
- Vysoká hlučnosť a tichý chod: Pri výbere ventilátora je dôležité zohľadniť aj jeho hlučnosť, ktorá sa udáva v decibeloch (dB(A)). Pre tichšiu prevádzku existujú modely s dodatočnou zvukovou izoláciou.
- Guľôčkové ložiská: Zabezpečujú dlhú životnosť ventilátora (až 40 000 hodín prevádzky) a umožňujú montáž v akejkoľvek polohe bez rizika zadretia.
- Montážna konzola: Niektoré ventilátory sú vybavené špeciálnou montážnou pätkou, ktorá umožňuje pevné prichytenie na stenu či strop, čím sa znižujú vibrácie a zjednodušuje inštalácia.
Výber a inštalácia potrubného ventilátora
Pri výbere potrubného ventilátora je kľúčové zohľadniť:
- Priemer potrubia: Pre priemer 100 mm je potrebný ventilátor s rovnakým priemerom pripojenia.
- Výkon (prietok vzduchu): Udáva sa v m³/h a mal by zodpovedať veľkosti vetraného priestoru a požadovanej intenzite výmeny vzduchu.
- Hlučnosť: Zvoľte model s čo najnižšou hlučnosťou, ak je ventilátor umiestnený v obytnej zóne.
- Dodatočné funkcie: Zvážte, či potrebujete časovač, regulátor otáčok alebo iné špecifické funkcie.
Najčastejšie chyby pri inštalácii zahŕňajú:
- Nesprávne elektrické zapojenie: Napríklad pripojenie na 2 káble pri modeli s časovačom, čo spôsobí nefunkčnosť časovača.
- Inštalácia do dlhého potrubia s mnohými kolenami: Axiálne ventilátory sú určené pre krátke trasy; pri dlhších trasách dochádza k strate výkonu a zvýšeniu hlučnosti.
- Opačná montáž: Ventilátor by mal fúkať von z miestnosti, preto je dôležité sledovať smerovú šípku na tele ventilátora.

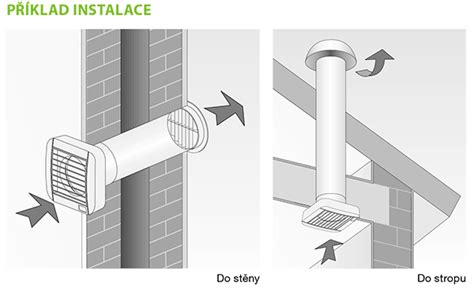

Montáž ventilátora zvyčajne spočíva v jeho uchytení pomocou montážnej pätky na pevný podklad. Potrubie sa nasunie na obe strany ventilátora a zaistí páskou alebo sponou. Elektrické zapojenie sa vykonáva podľa schémy umiestnenej pod krytom svorkovnice.
Video návod zapojenia kúpeľňových ventilátorov Dalap LV
Špecifické modely a ich využitie
Dalap Ventilátor do potrubia axiálny plastový s časovým spínačom Ø 100 mm je príkladom univerzálneho ventilátora, ktorý vďaka montážnej konzole umožňuje priskrutkovanie na stenu či strop. Jeho výhodou je kombinácia funkcie potrubného ventilátora s jednoduchou montážou ako nástenný ventilátor. Guľôčkové ložiská zaručujú dlhú životnosť a bezúdržbovú prevádzku v akejkoľvek polohe.
Ventilátor TT je hybridom medzi axiálnym a radiálnym ventilátorom, vhodným pre systémy vyžadujúce vysoký prietok vzduchu a tlak pri nízkej hlučnosti. Je ideálny do priestorov so zvýšenou vlhkosťou ako sú kúpeľne a kuchyne, ale aj na vetranie kancelárií či obchodov. Modely s označením TT...T sú vybavené časovým spínačom, zatiaľ čo TT...U disponujú termostatom a regulátorom otáčok.
Potrubný ventilátor VLC System 100 je koncipovaný ako vstavaný ventilátor s priamym odťahom alebo s krátkym vedením odpadového vzduchu. Je dimenzovaný na prevádzku pri okolitých teplotách od +1 do +40 °C.
