Potrubný oddeľovač je kľúčové zariadenie, ktoré chráni rozvody pitnej vody proti kontaminácii. Zabraňuje tomu, aby sa úžitková voda dostala do siete pitnej vody v dôsledku spätného tlaku, spätného prietoku alebo spätného nasatia.
Princíp fungovania a konštrukcia
Potrubný oddeľovač je navrhnutý s ohľadom na kompaktnosť a jednoduchú údržbu, čo umožňuje servis bez nutnosti demontáže z potrubia. Vyznačuje sa nízkou tlakovou stratou a vysokým prietokom.
Vnútri je oddeľovač rozdelený do troch tlakových zón:
- Zóna 1: Má najvyšší tlak.
- Zóna 2: Tlak je nižší ako v zóne 1, ale vyšší ako v zóne 3.
- Zóna 3: Má najnižší tlak.
Ak rozdiel tlakov medzi zónami 1 a 3 klesne na 0,14 bar, v zóne 2 sa automaticky otvorí vypúšťací ventil a oba spätné ventily sa uzavrú, čím sa zabráni spätnému toku kontaminovanej vody.
Pri správnom smere prúdenia vody sú spätné klapky na vstupe aj výstupe otvorené. Keď sa odber vody neuskutočňuje, jednosmerné ventily na vstupe a výstupe sú uzavreté. V prípade spätného nasávania tlak na vstupe klesá, čo spôsobí uzavretie klapiek a zamedzí spätnému toku vody.
Špeciálne technické prevedenie potrubného oddeľovača zabraňuje „státiu“ vody, čím sa minimalizuje riziko množenia baktérií. Pri uzavretí potrubného oddeľovača sa pod priehľadným krytom objaví zelená farba, indikujúca stav zariadenia.

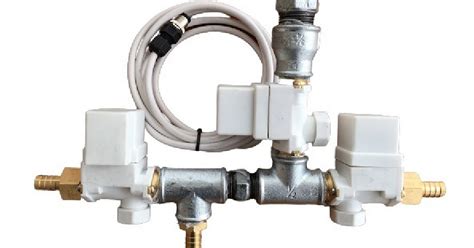

Elektricky ovládaný prepínací ventil
Niektoré potrubné oddeľovače sú vybavené elektricky ovládaným prepínacím ventilom. Ten zaznamenáva signály z tlakového alebo prietokového prepínača, prípadne z indikátora úrovne vodnej hladiny. Pri odbere vody (po obdržaní signálu) sa ventil hydraulicky posunie do otvorenej pozície, čím umožní prietok.
Proportional hydraulics, proportional valve, servo valve - how it works - Technical animation
Použitie a certifikácia
Potrubné oddeľovače sú vhodné pre použitie v bytovej, priemyselnej a komerčnej výstavbe. Sú certifikované na použitie v rozvodoch pitnej vody a sú v súlade s odporúčaním KTW. Zodpovedajú norme DIN1988 časť 4, konštrukcie typu 1. Všetky expanzné automaty sú v súlade so smernicou o tlakových zariadeniach PED 2014/68/EÚ a smernicou pre strojné zariadenia 2006/42/ES. Nádoby sú v súlade s normou EN13831.
Systémové oddeľovače sú považované za bezpečnostné armatúry, ktorých hlavným účelom je zabezpečiť nezávadnosť a bezpečnosť zdrojov pitnej vody v súlade s platnými hygienickými normami. V ponuke sú malé potrubné oddeľovače pre domácnosti aj zložité priemyselné zariadenia pre situácie s vysokým rizikom kontaminácie pitnej vody. Všetky produkty spĺňajú najvyššie bezpečnostné nároky podľa platných noriem.
Technické parametre a materiály
Potrubné oddeľovače sa vyrábajú z kvalitnej mosadze, často odolnej voči odzinkovaniu (DZR mosadz). Sú navrhnuté pre:
- Nízku úroveň hluku (trieda 2)
- Maximálnu prevádzkovú teplotu systému 70 °C (pre FlexControl)
- Maximálnu teplotu vo vaku 70 °C
- Systémy s maximálnou teplotou 120 °C (s upozornením na ďalšie požiadavky pre teploty nad 110 °C)
- Maximálny prevádzkový tlak pri 20 °C: 10 bar
Sú vhodné pre zmes vody a glykolu až do koncentrácie 50 %, pitnú vodu, horúcu a studenú vodu, ako aj úžitkovú vodu. Nie sú vhodné pre olej.
FlexControl a Flexcon
FlexControl zabezpečuje spojenie medzi expanznou nádobou Flexcon a systémom ústredného kúrenia. Expanzné nádoby majú dve časti oddelené gumovým vakom, pričom v jednej je tlaková voda a v druhej vzduch so stanoveným pretlakom.
Príklad špecifikácie (Potrubný oddeľovač proti spätnému toku BA)
| Parameter | Hodnota |
|---|---|
| Pripojenie | Rp 1/2" - R 1/2" |
| Objem nádoby | > 3500 l |
| Kvs hodnota | 3,5 m3/h |
| Hmotnosť | 0,6 kg |
| Popis výrobku | Vrátane filtra a uzatváracích guľových kohútov, so schválením pre pitnú vodu. |
| Skupina ETIM | Flow control valves |
| Trieda ETIM | Spätný ventil |
| Materiál krytu | Mosadz |
| Kvalita materiálu | Dezincification resistant brass (DZR) |
| Povrchová ochrana | Untreated |
| Pripojenie | External thread cylindrical BSPP-G (ISO 228-1) |
| Tlaková trieda | PN 10 |
| Tlaková trieda príruby | PN 10 |
| Tvar ventilu | Membrane flap |
| Nízka hlučnosť | Áno |
| Tesnenie | NBR (nitrile rubber) |
| Výška | 158 mm |
| Max. prevádzková teplota systému | 65 °C |
