Expanzné nádoby BAXI sú kľúčovým prvkom pre zabezpečenie efektívneho a bezpečného fungovania vykurovacích systémov. Tieto nádoby sú navrhnuté tak, aby kompenzovali zmeny objemu vody v systéme, čím chránia zariadenia pred nadmerným tlakom a zaisťujú ich dlhodobú životnosť. S kvalitným spracovaním a robustnou konštrukciou sú expanzné nádoby BAXI ideálnou voľbou pre profesionálne projekty, kde je potrebná spoľahlivosť a výkon.
Prečo je expanzná nádrž potrebná vo vykurovacom systéme?
Vykurovacie zariadenie je vždy navrhnuté pre určitý tlak a dopravnú výšku v systéme. Plynové kotly nie sú výnimkou z tohto pravidla. Expanzné nádrže pre plynové kotly im pomáhajú udržiavať stabilitu parametrov. Hlavným účelom použitia nádrže je vylúčenie expanzného účinku vykurovacej vody. Stáva sa to čoraz viac, ale objem potrubí, radiátorov a zásobníkov je konečný. V uzavretých vykurovacích okruhoch je plnenie povinné na 100%, čo znamená, že nadmerná hmotnosť chladiacej kvapaliny musí byť niekde vypustená. Nádrž sa stáva vhodným miestom.
Pre normálnu cirkuláciu musí byť vykurovací systém naplnený vodou. Pri zahrievaní začne kvapalina expandovať, takže je potrebné vyrovnať zväčšenie objemu. V súvislosti s tým sú vo vykurovacom systéme nainštalované expanzné nádrže. Ak zrazu neexistuje východisko, kvapalina si určite nájde spôsob, ako prebytok unikne. Toto je zvyčajne umiestnenie bezpečnostných ventilov, ale jedná sa skôr o pohotovostné zariadenie. Aj keď fungujú presne podľa očakávania, budete musieť vyliatu vodu vylúčiť a systém doplniť. Predbežná inštalácia cisterien pomáha tomu zabrániť a dokonca aj s vriacou chladiacou kvapalinou udržiavať všetko v úplnom poriadku.
Expanzná nádrž v kotle Baxi Eco Four 24
Jedným z najobľúbenejších modelov rady Baxi je plynový kotol Baxi Eco Four 24. Zariadenie môže byť s uzavretou alebo otvorenou spaľovacou komorou. Výkon jednotky je 24 kW. Názov označuje písmeno „F“, ak má plynový kotol uzavretú spaľovaciu komoru a nútený odvod dymu. V bytoch sa najčastejšie používajú preplňované kotly od spoločnosti Baxi. Pri inštalácii vykurovacieho systému je možné použiť rôzne možnosti. Najoptimálnejší je uzavretý vykurovací systém, v ktorom sa pohyb nosiča tepla vykonáva pomocou cirkulačného čerpadla. V primárnom výmenníku tepla sa nemrznúca zmes ohrieva plynovým horákom a pomocou čerpadla sa prečerpáva cez systém radiátorov, čím sa teplo prenáša do miestnosti. V tejto schéme je plynový kotol iba ohrievačom.
V Baxi Eco Four je už zabudované obehové čerpadlo a expanzná nádrž, takže takéto zariadenie možno ľahko inštalovať do malých bytov.
Zariadenie expanznej nádrže Baxi

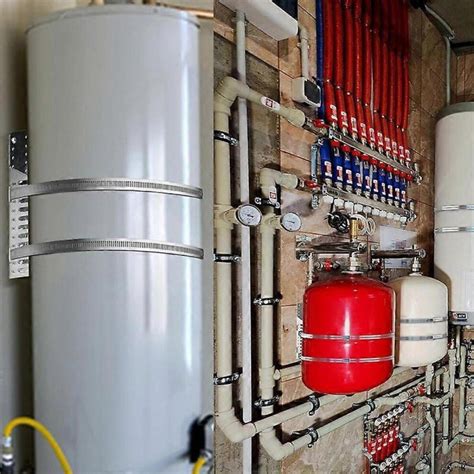

Expanzné nádrže sú tesne uzavreté nádoby, ktoré sú pomocou gumových membrán rozdelené na dva fragmenty. Nejedná sa o jednoduchú gumu, pretože musí odolávať značnému teplu, pričom musí zostať pružná a nestratiť pevnosť.
V plynovom kotle Baxi Eco Four 24 je expanzná nádrž umiestnená na zadnej stene zariadenia a je to guľatá červená nádoba. Vstavaná expanzná nádrž má objem 6 litrov a je rozdelená na 2 časti pomocou membrány. Časť 1 je čerpaná vzduchom a druhá je pripojená k vykurovaciemu systému. Keď sa systém zahreje, zvýši sa objem kvapaliny a prekoná sa odpor membrány, potom sa voľný objem nádrže naplní. Po ochladení sa membrána vráti do opačnej polohy a vytlačí kvapalinu do vykurovacieho systému. Tlak vo vykurovacom systéme tak počas prevádzky zostáva prakticky nezmenený.
Nastavenie tlaku v expanznej nádrži
Odporúčaný tlak
Pokyny k Baxi Eco Four 24 uvádzajú približný tlak v expanznej nádrži - 0,5 baru. Táto hodnota však nie je úplne správna, pretože tlak v okruhu by mal byť pri izbovej teplote tepelného nosiča o 20% vyšší.
Mnohé systémy odporúčajú plniace tlaky medzi 1,2 a 1,5 baru. Teda požadovaný tlak vo vzduchovej dutine nádrže musí byť medzi 0,8 a 1 bar. Predtlak (výrobný) nemusí byť nevyhnutne optimálny pre prevádzku okruhu. Tento parameter je možné ľahko prekonfigurovať. Výrobcovia to predvídali tak, že v tele svojej „vzduchovej“ časti nechajú cievku, pomocou ktorej je možné regulovať tlak vzduchu.
Je potrebné mať na pamäti, že všetky manometre vykazujú iba pretlak. To znamená, že ak je potrebné pri výpočtoch použiť koncept absolútneho tlaku, potom sa k údajom na tlakomere musí vždy pridať jedna atmosféra (bar).
Počiatočný tlak v expanznej nádrži je nastavený o 0,2 atm vyšší ako tlak chladiacej kvapaliny v studenom systéme, ktorý sa rovná statickému tlaku v okruhu. Táto hlava je definovaná ako výšková vzdialenosť medzi horným bodom obrysu a stredom expanznej nádrže. Napríklad, ak je výška vykurovacieho systému 8 m (2 poschodia), potom sa štatistická výška bude rovnať:
∆P = 0,8 atm (10 m = 1 atm), potom sa tlak v membránovej nádrži vypočíta takto: ∆P + 0,2 = 0,8 + 0,2 = 1,0 atm (bar).
Dôležité: tlak musí byť stanovený vo vnútri vzduchovej dutiny vstupujúcej do prázdnej nádoby, striktne pri teplote 20 stupňov. Rovná sa statickému tlaku vykurovacieho systému naplnenému na limit. Táto podmienka umožňuje dosiahnuť rovnovážny stav membrány a kompenzovať tlak vyvíjaný chladiacou kvapalinou. To znamená, že v čase spustenia bude nádrž úplne prázdna a celý jej objem sa dá použiť na korekciu tepelnej rozťažnosti vody alebo nemrznúcej zmesi. Ak snímač plynového kotla zistí, že tlak vo vykurovacom systéme klesol na 0,7 bar alebo menej, vydá príkaz na vypnutie ohrievača. A priemerná hodnota pre normálnu prevádzku je 1,2 baru. Pretože pri prechode z nerovnovážnej polohy do rovnovážnej polohy môže membrána zvýšiť tlak ešte viac, je počiatočná hladina prázdnej nádrže v priemere o 0,3 baru vyššia ako štandardná hodnota pre vykurovací systém.
Následky nesprávneho nastavenia tlaku
- Nádrž je prečerpaná: Napríklad vo vzduchovej dutine je indikátor pôvodne nastavený na 3 bary pri statickej hlave 1,5 baru. Po spustení čerpadla sa tlak chladiacej kvapaliny zmení, ale nie veľa - do 1 atm. Ukazuje sa, že keď tlakomer na kotle ukazuje maximum 2,5 baru, vo vzduchovej časti membránovej nádrže sú stále 3 bary. Toto nastavenie ruší celú kompenzačnú schopnosť membránového zariadenia - vzduch bude mať tendenciu vytláčať chladiacu kvapalinu z nádrže.
- Indikátory vo vnútri expanznej nádrže sú podhodnotené: V takom prípade pri plnení uzavretého systému voda alebo nemrznúca zmes ľahko zatlačí membránu a naplní celú nádobu. Zakaždým, keď teplota stúpa a spolu s ňou aj tlak, spustí sa bezpečnostný ventil. V takom prípade sa expanzná nádrž stáva tiež zbytočnou.
Tip: Ak bol počiatočný tlak vzduchu nastavený správne, ale bezpečnostné ventily vykurovacieho systému naďalej fungujú, možno bol zvolený príliš malý objem expanznej nádoby. Aby ste tomu zabránili, odporúča sa inštalovať nádrž s objemom najmenej 10% z celkového objemu chladiacej kvapaliny.
Výpočet potrebného objemu expanznej nádrže
Plynový kotol Baxi Eco Four 24 má zabudovanú expanznú nádrž s objemom 6 litrov. Na základe celkového objemu systému môžete zistiť, či je potrebná expanzná nádrž.
Nie je ťažké vykonať výpočet, pretože objem náplne radiátorov a kotla je v charakteristikách. Ak sú známe priemer a celková dĺžka, je možné vypočítať plniaci objem potrubí.
Ak je voda ohriata na 80 stupňov, potom sa objem zvýši asi o 5%. Preto je potrebné mať k dispozícii expanznú nádrž s objemom 8% z celkového objemu systému po naplnení vodou a tiež 12% pri použití nemrznúcej zmesi ako nosiča tepla.
Vstavaná expanzná nádrž bude stačiť na vykurovací systém s objemom najviac 75 litrov pri použití vody a pri použití nemrznúcej zmesi - až 50 litrov. Tieto hodnoty sú približné. Pri výbere objemu expanznej nádrže by sa mali vykonať výpočty pre konkrétny systém alebo podľa pokynov výrobcu. V mnohých prípadoch postačuje zabudovaná nádrž v plynových kotloch Baxi. Ak je to potrebné, pri navrhovaní systému sa vyberie ďalšia nádrž.
Ako nastaviť tlak v expanznej nádobe?
SPRÁVNE nastavenie expanznej nádrže vody | Ako kalibrovať expanznú nádrž ohrievača vody
Expanznú nádobu je možné naplniť vzduchom iba vtedy, keď je kotol prázdny. Expanzná nádrž má v bradavke namontovanú cievku na čerpanie alebo odvádzanie vzduchu. Nachádza sa na opačnej strane od miesta pripojenia chladiacej kvapaliny. Vsuvka nádrže je veľmi podobná vsuvke do auta, takže môžete pridať tlak pomocou bežného automatického manometra.
Postupnosť akcií pri nastavení tlaku
- Vypnite jednotku a počkajte asi 8 minút, kým sa prietok chladiacej kvapaliny úplne nezastaví.
- Zatvorte kohútiky vykurovacieho systému (prívod a spiatočka sú uzavreté pri nádrži zabudovanej do kotla).
- Vypustite vodu cez vypúšťací kohút.
- Otvorte vsuvku a pripojte k nej hadicu čerpadla.
- Načerpajte vzduch do 1,5 atm a počkajte, kým sa z nádoby naleje všetka kvapalina, potom uvoľnite kyslík.
- Zatvorte uzatváracie ventily a pomocou čerpadla načerpajte tlak na požadovaný tlak.
- Odstráňte čerpadlo, nasaďte uzáver na vsuvku a zatvorte odtokovú prípojku.
- Otvorte kohútiky na okruhu a naplňte vykurovací systém doplňovacím kohútikom.
- Skontrolujte správny tlak v nádrži.
Na vykonávanie údržby je potrebné namontovať ventil do vzduchovej dutiny expanznej nádrže. Ventil je bežná vsuvka pre automobilový priemysel, takže môžete pumpovať nádrž plynového kotla Baxi pomocou čerpadla na pneumatiky (elektrické alebo manuálne). Elektrické čerpadlo je praktické, pretože má manometer na sledovanie tlaku. Systém môžete načerpať ručnou pumpou a skontrolovať tlak manometrom v automobile. Ak vznikne potreba, môžete prebytok prehrať.
Keď jednotka dosiahne prevádzkové parametre, ihla manometra by nemala skákať, ale hladko získavať indikátory.
Ukazovateľ tlaku automobilového čerpadla je v MPa, nie v baroch. Na zistenie množstva MPa, ktoré sa má zhromaždiť, sa vychádza z toho, že 1 bar = 1 atm = 0,1 MPa.
Možné problémy a poruchy
Plynový kotol musí byť každoročne servisovaný. Kontrola tlaku je uvedená v zozname prác. Ak vykonáte všetky kontroly včas, nemali by nastať žiadne problémy. Ak však neuskutočňujete údržbu, môžu sa vyskytnúť problémy:
- Expanzná nádrž nebola opravená a nie je v nej žiadny tlak: Tlak v okruhu má maximálnu prípustnú hodnotu. Po ochladení systému začne klesať objem kvapaliny a pokles tlaku nie je ničím kompenzovaný, preto kotol prestane pracovať. Takýto problém často nastáva v dôsledku dlhej prevádzky plynového kotla v režime TÚV alebo počas výpadku elektrickej energie.
- Tlak vo vzduchovej komore klesá: Pri každom doplnení plynového kotla je nádrž naplnená vodou a nakoniec prestane fungovať. Membrána je navyše stlačená na stenu vzduchovej časti nádrže a môže sa poškodiť cievkou ventilu. V takejto situácii budete musieť vymeniť expanznú nádrž.
- Časté doplňovanie vody: Niektorí majitelia plynových kotlov sa stretávajú s tým, že pri použití horúcej vody sa tlak na manometri zníži a kotol prestane pracovať omylom. Pretože nie je kompenzovaná tepelná rozťažnosť, pri nasledujúcom zahriatí tepelného nosiča sa nadmerný tlak uvoľní pomocou bezpečnostného ventilu. Niektorí ľudia odvádzajú vypúšťanie a tejto situácii nevenujú pozornosť. Ale časté doplňovanie neupravenej vody môže viesť k poruche funkcie výmenníka tepla.
Každý výrobca plynových kotlov odporúča spotrebiteľom každoročne merať tlak v nádrži. Neublíži samozrejme, ak to urobíte dvakrát častejšie. Ak sa zistí odchýlka ukazovateľa smerom nadol, mal by sa vzduch správne načerpať. Ak necháte všetko tak, môžete sa stretnúť s núdzovým zastavením kotla. Je dokonca ťažké povedať, či je tento výsledok horší alebo uvoľnenie prebytočnej tekutiny.
Nie je vždy možné prečerpať expanznú nádrž na požadovaný počet atmosfér. Ľudia, ktorí prísne sledujú prevádzkyschopnosť zariadenia, sa samozrejme zriedka stretnú s problémami. Ale neopatrnosť alebo nezodpovedný prístup môžu spôsobiť veľa problémov. Často sa tlak postupne znižuje a po sérii prívodov do kotla nádrž zlyhá. Ide to dokonca tak ďaleko, že cievka nedochádza k stlačeniu membrány o stenu. V takom prípade je oprava nemožná, expandér je možné vymeniť iba kompletne.
Vstavaný expandér s objemom 6 litrov stabilne pracuje s vykurovacími systémami s objemom 75 litrov (na vode) alebo 50 litrov (s nemrznúcou zmesou). O tom, či je potrebné použiť dodatočnú expanznú nádrž, alebo či stačí štandardné vybavenie, rozhodujú v čase projektovej prípravy iba špecialisti.
