Pri prevádzke kotla Viadrus U26 s prevádzkovým tlakom 4 bary (skúšobný 8 barov) je kľúčové zabezpečiť správnu funkčnosť a správne dimenzovanie poistného ventilu (PV). Použitie poistného ventilu s otváracím tlakom 3 bary je v súlade s prevádzkovým tlakom kotla, pretože maximálny tlak pri uvoľnení 3,6 baru vyhovuje prevádzkovým podmienkam. Je však nevyhnutné venovať pozornosť aj maximálnemu tlaku expanznej nádoby.

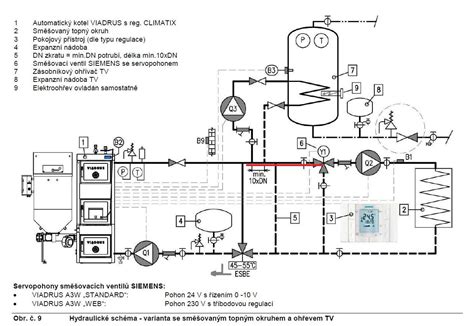

Správne umiestnenie poistného ventilu je rovnako dôležité ako jeho dimenzovanie. Možnosti inštalácie zahŕňajú:
- Na vrchol kotla, na špeciálne určený návarek.
- Na hornú výstupnú rúrku, v maximálnej vzdialenosti 20-násobku priemeru tejto rúrky od kotla.
Medzi kotlom a poistným ventilom sa nesmie nachádzať žiadna uzatváracia armatúra. Ventil by mal byť namontovaný na krátky návarek na výstupnej rúrke. Dôležité je tiež dodržať správnu polohu ventilu, aby voda z neho mohla voľne odtekať, čo je zvyčajne uvedené v návode.
Jednou z kľúčových zásad pri inštalácii je umiestniť pripojenie PV tak, aby systém primárne odsával paru. Ideálne je napojenie na hornú vodorovnú rúrku alebo na miesto, kde sa para prirodzene zadržiava (vzdušník).
Pri riešení problému s otváraním poistného ventilu pri nižšom tlaku, ako je jeho nastavená hodnota (napríklad 2,5 barový ventil sa otvára pri 1,9 bare pri teplote 85°C), je možné, že ventil už nie je v dobrom stave. Tieto ventily sú náchylné na poškodenie, najmä ak boli vystavené vysokým teplotám.
Pri výbere nového poistného ventilu sa odporúča zvoliť model s vyššou teplotnou odolnosťou, napríklad 140°C. Dôvodom je kvalita pružiny, ktorá pri vyšších teplotách môže strácať svoju silu, čo vedie k zníženiu otváracieho tlaku ventilu. Otvárací tlak 3 bary môže byť orientačný, a skutočný tlak, pri ktorom ventil začína syčať, sa môže mierne líšiť.
V prípade, že sa poistný ventil otvára ručne, správa sa podobne ako pri automatickom otvorení. Ventily pre vykurovacie systémy často vykazujú tzv. "normálnu charakteristiku", ktorá znamená veľkú hystereziu. Ventil sa po prekročení určitej hranice tlaku (tesne nad otváracím tlakom) prudko otvorí naplno a ostane otvorený, kým tlak výrazne neklesne, na čo potom náhle zaklapne.
Je dôležité poznamenať, že poistné ventily pre vykurovacie systémy sú často menej presné a iba vybraní výrobcovia garantujú presnú hodnotu uzatváracieho tlaku. Uzatvárací tlak 1,5 baru pri 2,5 barovom ventile je považovaný za pomerne nízku hodnotu.
Pri výmene poistného ventilu je vhodné zvážiť aj celkové nastavenie tlaku v systéme. Základný tlak v sústave by mal byť primeraný hydrostatickému tlaku. Napríklad v jednoposchodovom dome môže stačiť základný tlak 0,6 baru. Objem expanznej nádoby je tiež dôležitý, najmä pri veľkých objemoch vykurovacej sústavy, ako je akumulačná nádrž.
Zvýšenie hodnoty otváracieho tlaku poistného ventilu nemusí byť pre kotol nebezpečné, ale je potrebné myslieť na ostatné komponenty vykurovacej sústavy. Zvýšenie tlaku v systéme môže posunúť bod varu, čo pri vysokých teplotách (napríklad 130°C) môže byť deštruktívne pre celý dom.
Ak sa poistný ventil po ručnom otvorení nezatvorí okamžite a odpustí značné množstvo vody, je to v súlade s jeho charakteristikou. Dôležitá je však hodnota uzatváracieho tlaku. Ak ventil s označením 2,5 baru zatvorí až pri 1,5 baru, môže to signalizovať jeho opotrebenie alebo nízku kvalitu.
Odporúčanými značkami poistných ventilov s kvalitnými pružinami a teplotnou odolnosťou do 140°C sú napríklad ventily Flamco Prescor. Pri výbere je dôležité overiť si presné označenie a špecifikácie ventilu.
Pri meraní tlaku v systéme je kľúčové používať spoľahlivý a presný manometer. Termomanometer priamo na kotle môže mať nepresnosti v meraní teploty (až 15-20°C) a tlaku, čo si môže vyžadovať reklamáciu alebo výmenu. Odporúča sa použiť externý termomanometer s návarokom na rúre pre presnejšie meranie.
Pri nastavovaní tlaku v expanzných nádobách je dôležité dodržať odporúčané hodnoty, aby tlak v systéme pri maximálnom zohriatí nepresiahol bezpečnú hranicu (napríklad 2,3 baru) a neklesol pod minimálnu hodnotu (napríklad 1 bar).
