Poistný ventil je kľúčové automatické bezpečnostné zariadenie určené na ochranu tlakových systémov pred nadmerným pretlakom. Jeho hlavnou úlohou je zabrániť prekročeniu nastaveného prevádzkového tlaku, čím chráni životy ľudí, majetok a integritu zariadení. Pri prekročení nastaveného tlaku sa ventil automaticky otvorí a odvedie médium (plyn, paru alebo kvapalinu) mimo chránené zariadenie.
Čo je poistný ventil a aká je jeho funkcia?
Poistný ventil je zariadenie, ktoré pri prekročení nastaveného pretlaku automaticky otvorí a tým odvedie médium mimo chránené zariadenie. Odpúšťa sa väčšinou do voľného priestoru, horľavé plyny do bezpečného priestoru, napríklad zemný plyn nad strechu budovy. Tieto ventily sú núdzové odľahčovacie zariadenia pre tlakové kvapaliny, ktoré automaticky fungujú pri prekročení nastaveného tlaku. Hlavným cieľom bezpečnostných ventilov je chrániť životy ľudí tým, že zabránia výbuchu akéhokoľvek systému pracujúceho pri danom tlaku.
Pretlak vzniká, keď procesný tlak prekročí maximálny povolený pracovný tlak alebo tlak určený pre systém. Poistný ventil sa aktivuje a otvorí pri nastavenom tlaku. Ventil sa najprv mierne otvorí a potom sa úplne otvorí, aby sa čo najrýchlejšie odstránil nežiaduci tlak zo systému. Tlakové rázy môžu viesť k poruche systému, nebezpečenstvu požiaru alebo výbuchu a k úrazu majetku a osôb. Poistné ventily majú iba mechanické časti, takže sa používajú na prevádzku v prípade zlyhania elektronických alebo pneumatických bezpečnostných zariadení v systéme. Poistný ventil sa aktivuje systémovou kvapalinou, čo umožňuje jeho prevádzku aj v prípade výpadku prúdu.
Historický vývoj a aplikácie
Počiatky bezpečnostných ventilov
Pred mnohými rokmi sa v uliciach starovekej Ázie nafukovaná ryža vyrábala pomocou hermeticky uzavretých nádob, do ktorých sa spolu s vodou vkladali zrnká ryže. Otáčaním hrnca nad ohňom sa tlak v ňom zvýšil v dôsledku odparovania zachytenej vody. Keď bola ryža uvarená, hrniec sa zabalil do vreca a otvorili sa, čo spôsobilo riadený výbuch. Išlo o veľmi nebezpečnú metódu, pretože bez poistného ventilu hrozilo, že celá vec neúmyselne vybuchne. Prvé bezpečnostné ventily boli vyvinuté v 17. storočí.
Poistné ventily na parných lokomotívach
Parné lokomotívy boli vybavené niekoľkými druhmi poistných ventilov. Podľa kotlových predpisov musel byť každý kotol vybavený dvojicou nezávislých ventilov, z ktorých každý mal byť schopný odviesť paru vyrobenú kotlom za plného výkonu. Na rozdiel od stabilných kotlov nemohli byť u parných lokomotív používané ventily regulované závažím, pretože vibrácie idúceho stroja by spôsobili premenlivú záťaž. Preto boli ventily prakticky vesmes pružinové. Príkladom moderného typu, používaného v druhej polovici 20. storočia, bol ventil Pop Coale.
Ďalšie aplikácie v parných strojoch
Okrem kotla boli poistnými ventilmi vybavené aj valce parného stroja. Tieto ventily chránili valec proti pretlaku pri strhnutí vody alebo brzdení protipárou.
Dôležitosť poistných ventilov v parných generátoroch
Parné generátory sú dôležitou súčasťou mnohých priemyselných zariadení. Vytvárajú paru s vysokou teplotou a vysokým tlakom na pohon strojov. Ak sa však nekontrolujú, môžu sa stať vysoko rizikovým zariadením, ktoré ohrozuje ľudské životy a majetok. Preto je veľmi dôležité nainštalovať do parného generátora spoľahlivý poistný ventil.
Poistný ventil je automatické bezpečnostné zariadenie, ktoré dokáže rýchlo uvoľniť paru, keď je tlak príliš vysoký na to, aby sa zabránilo nehodám spôsobeným výbuchom. Je to posledná obranná línia proti nehodám parného generátora a zároveň kľúčové zariadenie na zaistenie bezpečnosti života a integrity zariadenia. Vo všeobecnosti musí byť parný generátor vybavený aspoň dvoma poistnými ventilmi. Menovitý objem poistného ventilu by mal byť menší ako maximálna spracovateľská kapacita parného generátora, aby sa zabezpečila normálna prevádzka pri maximálnom zaťažení.
Údržba a kontrola
Údržba a údržba poistných ventilov je veľmi dôležitá. Počas používania je potrebné pravidelne kontrolovať presnosť a citlivosť poistného ventilu a údržbu je potrebné vykonávať v prísnom súlade s návodom na použitie a návodom na údržbu. Ak sa na poistnom ventile zistia známky poruchy alebo nesprávnej funkcie, mal by sa včas vymeniť alebo opraviť, aby sa zabezpečila bezpečná prevádzka parného generátora. Páka zdvíhania kotúča je príslušenstvo, ktoré možno vybaviť poistným ventilom a ktoré umožňuje manuálne čiastočné zdvihnutie disku. Účelom tohto manévru je spôsobiť - počas prevádzky ventilu - únik procesnej tekutiny, aby sa vyčistili povrchy medzi sedlom a kotúčom a skontrolovalo prípadné „lepenie“. Manéver manuálneho zdvihnutia uzáveru sa musí vykonať s ventilom správne nainštalovaným na systéme v prevádzke a za prítomnosti určitej hodnoty tlaku, aby bolo možné využiť tlak vyvíjaný procesnou kvapalinou a znížiť manuálne úsilie operátora.
Preto je poistný ventil v parnom generátore nevyhnutným zariadením. Nie je len poslednou obrannou líniou na zaistenie bezpečnosti personálu, ale aj kľúčovým opatrením na ochranu integrity a prevádzkovej stability zariadenia. Aby sme zabezpečili bezpečnú prevádzku parného generátora, musíme venovať pozornosť mnohým aspektom, ako je výber, inštalácia, údržba a oprava poistného ventilu.
Kľúčové pojmy a terminológia
Pre pochopenie fungovania a výberu poistných ventilov je dôležité poznať nasledujúce pojmy:
- Nadmerný tlak: Tlak vyšší ako nastavený tlak poistného ventilu.
- Pracovný tlak: Tlak, pri ktorom systém pracuje za normálnych podmienok.
- Nastavenie tlaku: Nastavenie prevádzkového tlaku poistného ventilu, pri ktorom sa kotúč poistného ventilu začne zdvíhať a poistný ventil sa otvorí.
- Zdvih alebo stúpnutie: Vzdialenosť, ktorú sa disk posunul zo zatvorenej polohy do polohy potrebnej na vybitie.
- Protitlak: Tlak vyvíjaný na výstupe poistného ventilu počas prietoku. Rozlišuje sa:
- Vytvorený protitlak: Tlak na výstupe poistného ventilu po otvorení poistného ventilu.
- Superponovaný protitlak: Tlak na výstupe zatvoreného poistného ventilu.
- Maximálny povolený pracovný tlak (MAWP): Maximálny povolený pracovný tlak pri stanovenej teplote za normálnych prevádzkových podmienok. MAWP je maximálny tlak, ktorému znesie najslabšia časť zariadenia.
- Odfúknuť (Blowdown): Rozdiel medzi skutočným tlakom, pri ktorom sa disk zdvihne, a skutočným tlakom, pri ktorom sa ventil zatvára. Vo všeobecnosti sa vyjadruje v percentách.
- Kapacita odfukovania: Rýchlosť, akou dokáže poistný ventil uvoľniť nadmerný tlak.
Klasifikácia a typy poistných ventilov
V súvislosti so zariadeniami na zníženie tlaku (skratka PRD) možno zásadne rozlišovať medzi zariadeniami, ktoré sa znova zatvoria, a tými, ktoré sa znova nezatvoria po ich operácii. V prvej skupine máme prietržné kotúče a zariadenia ovládané čapom. Naproti tomu druhá skupina sa delí na priame nakladanie a ovládané zariadenia. Okrem toho je možné urobiť ďalšie rozlíšenie podľa činnosti ventilov.
Tlakové bezpečnostné ventily (skratka PSV) a tlakové poistné ventily (skratka PRV) sú často zamieňané, pretože majú podobnú štruktúru a výkon. V skutočnosti oba ventily automaticky vypúšťajú tekutiny, keď tlak prekročí nastavenú hodnotu. Ich rozdiely sú často ignorované tak, ako sú zameniteľné v niektorých výrobných systémoch. Hlavný rozdiel nie je v ich účele, ale v type prevádzky. Poistný ventil (tiež známy ako „prepadový ventil“) je automatické zariadenie na odľahčenie tlaku, ktoré sa spúšťa statickým tlakom pred ventilom.
Pružinové poistné ventily (priamo pôsobiace)
Tento poistný ventil je najbežnejšou verziou, nazývanou priamo pôsobiaci poistný ventil, pretože je držaný v zatvorenej polohe iba pružinou. Výhodou tohto typu je, že je k dispozícii pre tlakový rozsah približne 1 až 1400 barov. Mechanizmus pozostáva z trysky, pružiny a ventilu.
Otvorenie a zatvorenie poistného ventilu je určené rovnováhou medzi silou pružiny a aplikovanou silou, alebo inými slovami, silou prostredia, pôsobiacou na tanierový ventil. Vstupná sila poistného ventilu je určená vstupným tlakom a dostupnou plochou tanierového ventilu: F = P * A.
Základnou vlastnosťou poistných ventilov je, že sa úplne otvoria v krátkom čase, aby dosiahli maximálny prietok v čo najkratšom čase. To je možné vďaka tomu, že priemer tanierového ventilu je väčší ako priemer trysky. Hneď ako vstupný tlak dostatočne stúpne, ventil sa zdvihne. V tomto bode sa zväčší plocha tanierového ventilu, ktorú môže kvapalina dosiahnuť. To má za následok vstupnú silu oveľa väčšiu ako sila pružiny a ventil sa úplne otvorí.
Štandardné typy majú tanierový ventil z plochého železa, ale existujú aj verzie pre špeciálne druhy plynov a kvapalín. Hlavný rozdiel je v tvare tanierového ventilu. V týchto verziách je tanierový ventil vybavený expanznou komorou. Tieto verzie sa používajú hlavne tam, kde je tlak príliš nízky na to, aby sa dal prekročiť. Existujú špeciálne typy pre nestlačiteľné a stlačiteľné kvapaliny, plyny a pary. Poistné ventily pre plyny a pary sa často otvárajú pred dosiahnutím nastaveného tlaku a stúpnu na najmenej 50 % nastaveného tlaku.
Poistné ventily s vyváženým mechom
Pružinové poistné ventily sú citlivé na spätný tlak, ktorý môže ovplyvniť bezpečnosť ventilu. Na tento účel boli vyrobené špeciálne verzie s kovovými prepojkami (mechmi). Prepojka spôsobuje, že spätný tlak ventilu pôsobí na veľký ekvivalentný povrch nad a pod tanierovým ventilom, čím spätný tlak neovplyvňuje činnosť ventilu.
Okrem toho je pri tomto type pružinový mechanizmus vždy izolovaný od kvapaliny, takže nedochádza k žiadnemu nepriaznivému vplyvu na silu pružiny. Priestor, v ktorom sa pružina nachádza, je tiež odvetraný. Dôležité je uvedomiť si, že tento typ funguje iba do určitého protitlaku.
Pilotne ovládané poistné ventily
Ďalším typom poistného ventilu je typ s pilotným ovládaním. V tomto type je tanierový ventil držaný na tryske vlastným vstupným tlakom. Čím vyšší je prevádzkový tlak, tým viac je tanierový ventil tlačený na trysku.
Výhodou pilotného riadenia je, že reakčný tlak sa môže bližšie k pracovnému tlaku bez únikov alebo nežiaducich otvorov. Najdôležitejšie komponenty sú: vodiaca pružina, hlavná pružina a nastavovacie tlačidlo.
Pokiaľ je vstupný tlak nižší ako nastavený tlak, ventil zostáva zatvorený. Hneď ako vstupný tlak stúpne nad reakčný tlak, pilotný ventil sa presunie do otvorenej polohy, čo umožní prúdenie kvapaliny cez pilotnú trubicu k výstupu. To vytvára tlakový rozdiel na hlavnom ventile, ktorý sa pohybuje smerom nahor a umožňuje voľné prúdenie kvapaliny k výstupu. Keď vstupný tlak opäť klesne pod reakčný tlak, ventil sa opäť zatvorí.
Kritériá pre výber a certifikáciu
Hlavné kritériá výberu
Na ochranu systému pred nadmerným tlakom je nevyhnutné pochopiť a vybrať si podľa nasledujúcich piatich kritérií:
- Nastavenie tlaku
- Spätný tlak ventilu
- Vypúšťacia kapacita
- Pracovná teplota
- Materiál ventilu a tesnenia
Certifikáty poistných ventilov
Poistné ventily musia spĺňať rôzne národné a medzinárodné normy týkajúce sa bezpečnosti a kvality. Príkladom je certifikácia TÜV, ktorá posudzuje a potvrdzuje bezpečnosť výrobku, ktorý spĺňa minimálne požiadavky podľa smernice o tlakových zariadeniach (PED) 2014/68/EÚ. Okrem PED sú dôležité aj smernice 2014/34/EÚ (ATEX) a normy API 520, 526 a 527. Spoločnosti ako Besa® vyrábajú poistné ventily pre širokú škálu inštalácií v súlade s týmito smernicami a normami.
Špecifické aplikácie a montážne pokyny
Kombinácia s prietržnými kotúčmi
Poistné ventily sú vhodné na inštaláciu v kombinácii s prietržnými kotúčmi usporiadanými buď pred alebo za ventilom. Prietržné kotúče používané v takýchto aplikáciách musia byť z konštrukčného hľadiska zaručené, že sa netrieštia. Celkový pokles tlaku (vypočítaný z nominálnej prietokovej kapacity vynásobenej 1.15) od vstupu chránenej nádrže k vstupnej prírube ventilu musí byť menší ako 3 % efektívneho nastaveného tlaku poistného ventilu. Priestor medzi prietržným kotúčom a ventilom musí byť odvzdušnený do 1/4” potrubia tak, aby sa zabezpečilo správne a bezpečné udržiavanie atmosférického tlaku. Pre správne dimenzovanie kotúčov z hľadiska dynamiky tekutín je potrebné vziať do úvahy faktor Fd (EN ISO 4126-3 strany 12).
Poistné ventily v uzavretých vykurovacích a solárnych systémoch

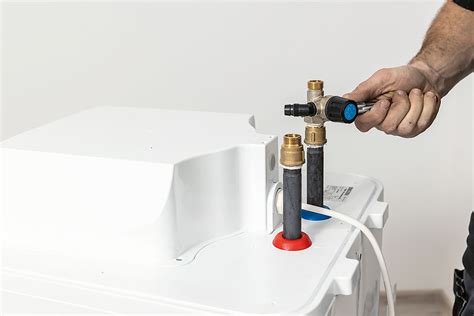

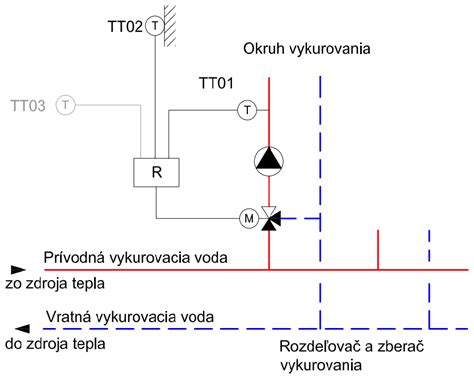

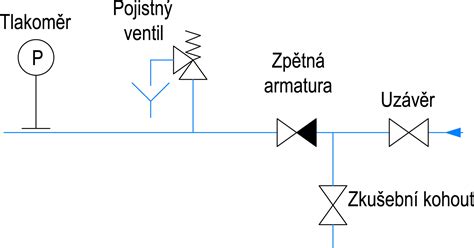

Poistné ventily v uzavretých vykurovacích systémoch, solárnych systémoch alebo ohrievačoch vody sa často nazývajú aj pretlakové ventily. Sú povinné zo zákona a chránia systémy pred poškodením spôsobeným nadmerným tlakom. V ohrievačoch vody nemajú poistné ventily žiadny vplyv na kvalitu vody. V prípade solárnych systémov musia byť schopné odolať obzvlášť vysokým teplotám a použitiu solárnej kvapaliny. Ak tlak prekročí vopred definovanú hodnotu, bezpečnostný ventil sa automaticky otvorí a uvoľní prebytočný tlak. Po dosiahnutí správnej úrovne tlaku sa poistný ventil opäť uzavrie. Možnými príčinami nadmerného tlaku, ktorý by mohol viesť k prasknutiu kotlov a potrubí, môžu byť napríklad chybné komponenty alebo prehriatie. Malé výkyvy tlaku sú normálne a sú absorbované expanznou nádobou. Ak sa pri zahrievaní kotla udržiava nízky tlak vo vyhrievacom okruhu, je skutočne potrebné pridať vodu.

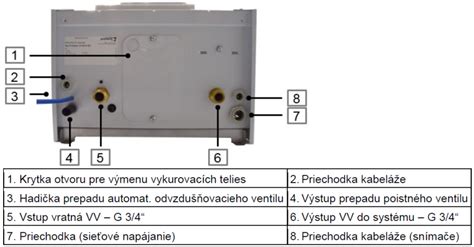

Príklad: Poistný ventil Junkers 3 bar
Príkladom konkrétneho poistného ventilu je poistný ventil 3bar Junkers 8717401012. Tento ventil je kompatibilný s nasledujúcimi zariadeniami:
| Katalógové číslo zariadenia | Typové označenie | Názov zariadenia |
|---|---|---|
| 7712023884 | ZR11-3KE21S5392 | Ceramini |
| 7712030857 | ZR11-3KE23S5392 | Ceramini |
| 7712030878 | MINI-11KE23S5392 | - |
| 7712120888 | ZR18-3KE21S5392 | Cerastar |
| 7712130859 | ZR18-3KE23S5392 | Cerastar |
| 7712130882 | ZR18-3KE23 | ... |
